地形图测量规范

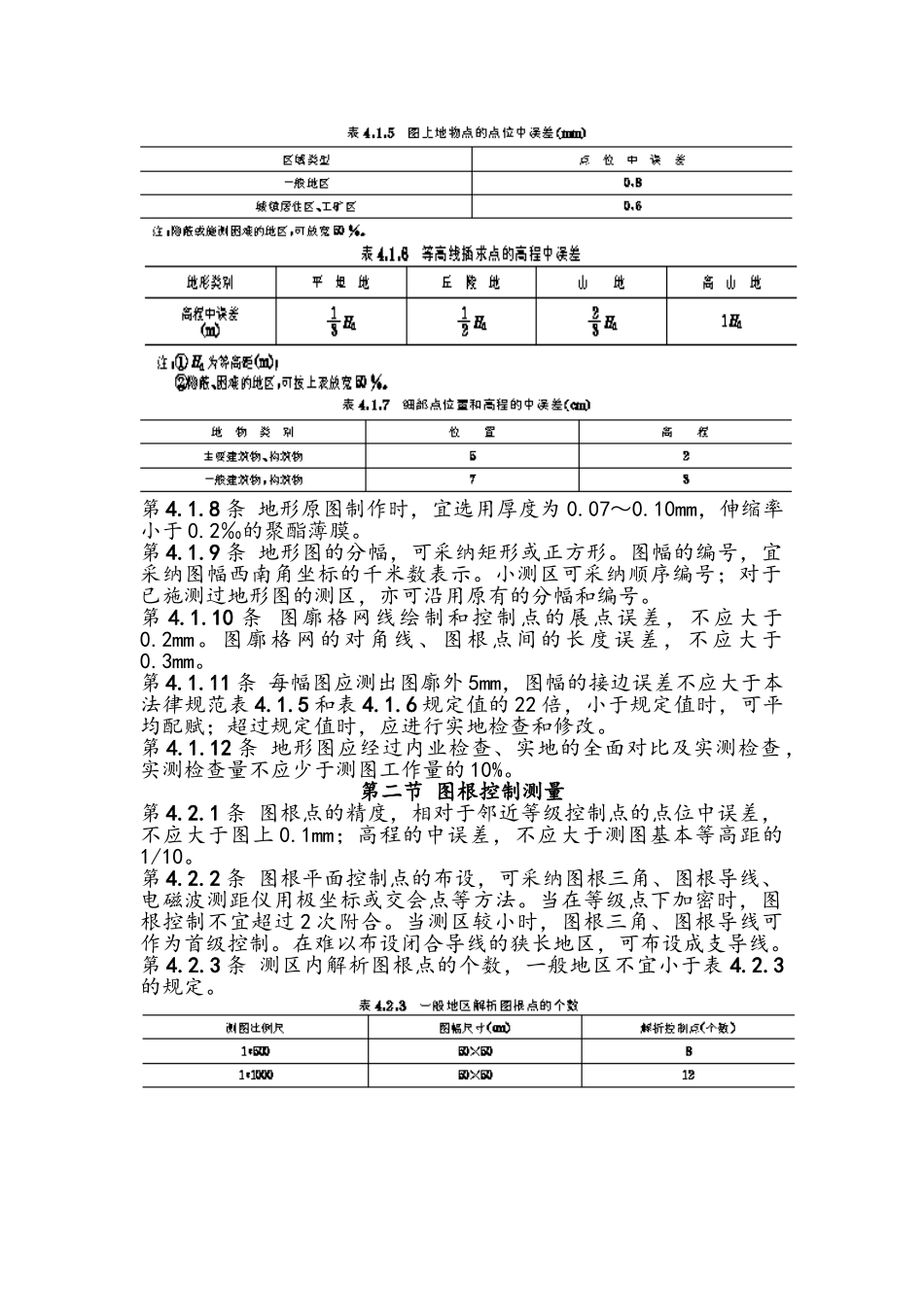

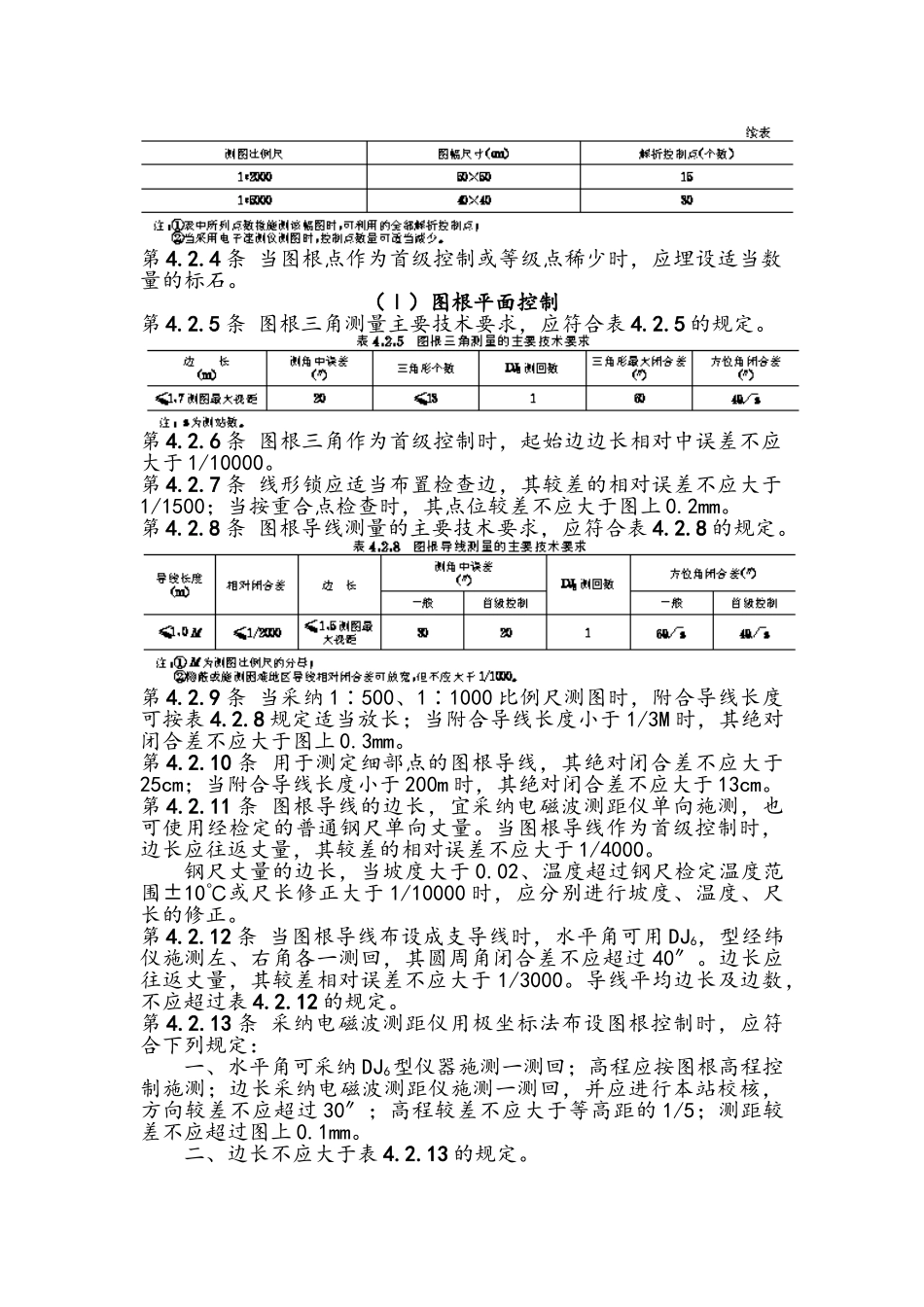

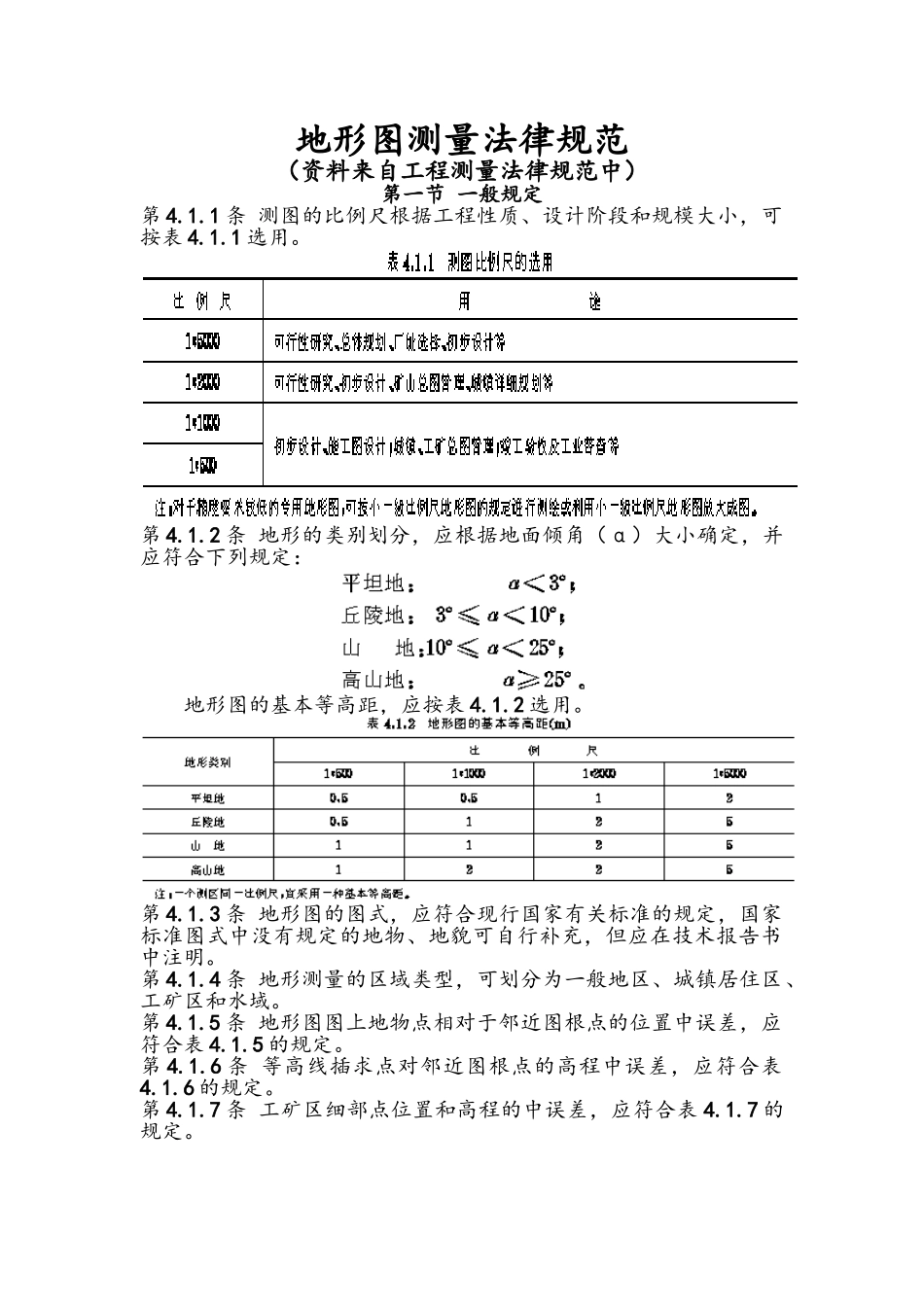

地形图测量法律规范（资料来自工程测量法律规范中）第一节 一般规定第 4.1.1 条 测图的比例尺根据工程性质、设计阶段和规模大小，可按表 4.1.1 选用。第 4.1.2 条 地形的类别划分，应根据地面倾角（α）大小确定，并应符合下列规定：地形图的基本等高距，应按表 4.1.2 选用。第 4.1.3 条 地形图的图式，应符合现行国家有关标准的规定，国家标准图式中没有规定的地物、地貌可自行补充，但应在技术报告书中注明。第 4.1.4 条 地形测量的区域类型，可划分为一般地区、城镇居住区、工矿区和水域。第 4.1.5 条 地形图图上地物点相对于邻近图根点的位置中误差，应符合表 4.1.5 的规定。第 4.1.6 条 等高线插求点对邻近图根点的高程中误差，应符合表4.1.6 的规定。第 4.1.7 条 工矿区细部点位置和高程的中误差，应符合表 4.1.7 的规定。第 4.1.8 条 地形原图制作时，宜选用厚度为 0.07～0.10mm，伸缩率小于 0.2‰的聚酯薄膜。第 4.1.9 条 地形图的分幅，可采纳矩形或正方形。图幅的编号，宜采纳图幅西南角坐标的千米数表示。小测区可采纳顺序编号；对于已施测过地形图的测区，亦可沿用原有的分幅和编号。第 4.1.10 条 图廓格网线绘制和控制点的展点误差，不应大于0.2mm。图廓格网的对角线、图根点间的长度误差，不应大于0.3mm。第 4.1.11 条 每幅图应测出图廓外 5mm，图幅的接边误差不应大于本法律规范表 4.1.5 和表 4.1.6 规定值的 22 倍，小于规定值时，可平均配赋；超过规定值时，应进行实地检查和修改。第 4.1.12 条 地形图应经过内业检查、实地的全面对比及实测检查，实测检查量不应少于测图工作量的 10%。第二节 图根控制测量第 4.2.1 条 图根点的精度，相对于邻近等级控制点的点位中误差，不应大于图上 0.1mm；高程的中误差，不应大于测图基本等高距的1/10。第 4.2.2 条 图根平面控制点的布设，可采纳图根三角、图根导线、电磁波测距仪用极坐标或交会点等方法。当在等级点下加密时，图根控制不宜超过 2 次附合。当测区较小时，图根三角、图根导线可作为首级控制。在难以布设闭合导线的狭长地区，可布设成支导线。第 4.2.3 条 测区内解析图根点的个数，一般地区不宜小于表 4.2.3的规定。第 4.2.4 条 当图根点作为首级控制或等级点稀少时，应埋设适当数量的标石。（Ⅰ）图根平面控制第 4.2.5 条 图根三角测量主要技术要求，应符合表 4.2.5 的规定。第 4.2.6 条 图...
