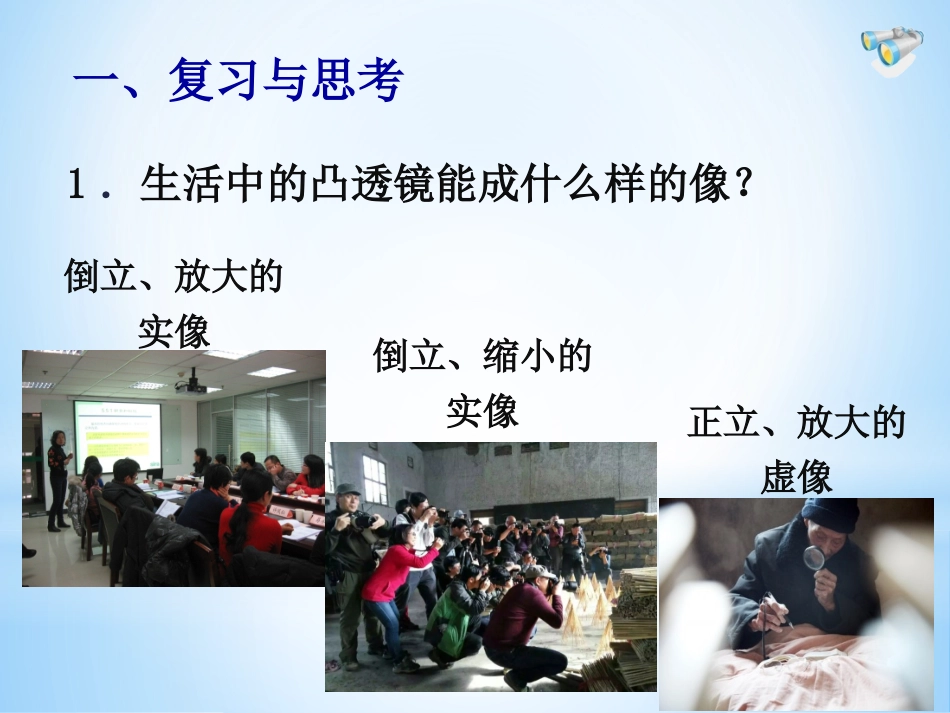

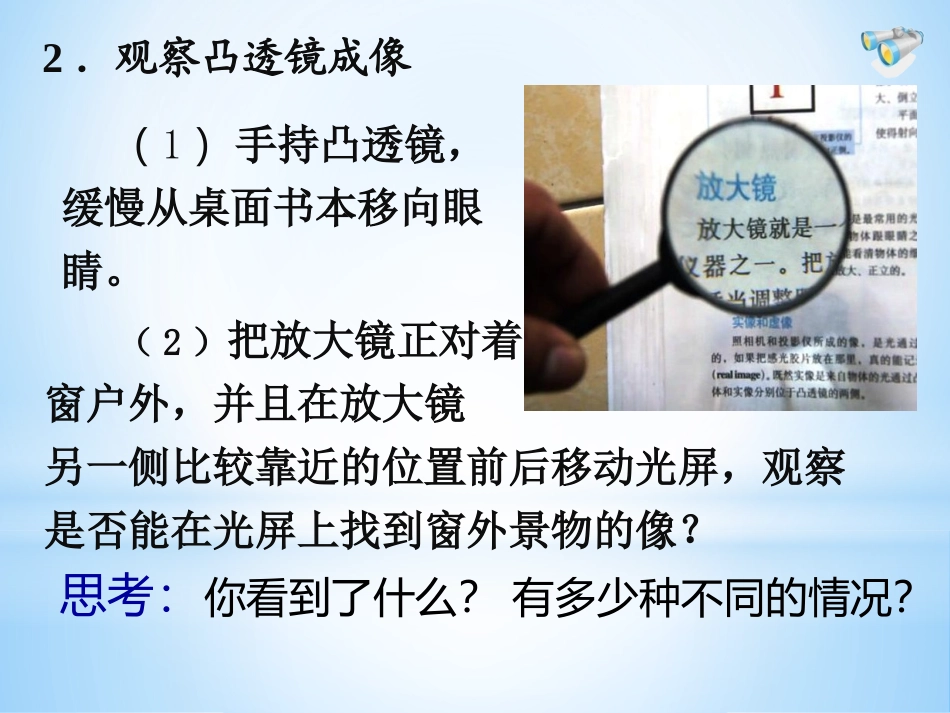

凸透镜成像的规律人民教育出版社物理八年级上册镇头中学张淑萍1．生活中的凸透镜能成什么样的像？倒立、放大的实像倒立、缩小的实像正立、放大的虚像一、复习与思考2．观察凸透镜成像（1）手持凸透镜，缓慢从桌面书本移向眼睛。思考：你看到了什么？有多少种不同的情况？（2）把放大镜正对着窗户外，并且在放大镜另一侧比较靠近的位置前后移动光屏，观察是否能在光屏上找到窗外景物的像？1．提出问题：二、探究凸透镜成像的规律2．猜想与假设：像的虚、实，大、小，正、倒跟物距有什么关系呢？由于凸透镜对光的偏折程度跟透镜的焦距f有关系，所以研究物距的变化时，焦距可能是个应该注意的参照距离。如：我们可以注意观察物距等于、大于或小于一倍焦距、二倍焦距…..时，物体的成像情况二、探究凸透镜成像的规律fFO凸透镜3．设计实验：光屏物体4.进行实验与收集证据：（1）实验器材：（2）两个物理名词及实验前的调节：凸透镜、蜡烛、光屏、火柴、光具座FF2F2F物距u像距V几个术语：焦距f、物距u、像距v（1）实验器材：烛焰、透镜、光屏三者的中心处于同一水平高度。（2）两个物理名词及实验前的调节：凸透镜、蜡烛、光屏、火柴、光具座物距（u）像距（v）如何保证蜡烛的像始终能成在光屏上？调节蜡烛、透镜、光屏的中心，使烛焰和光屏的中心位于凸透镜的主光轴上,为了使烛焰的像成在光屏的中央。凸透镜凹透镜练习实像虚像凸透镜凹透镜练习实像虚像物距大于2f物距等于2f小于2f大于f物距FF①跟主轴平行的光线，折射后通过焦点；②通过焦点的光线，折射后跟主轴平行；③通过光心的光线经过透镜后方向不变。物距大于2f成像规律成倒立、缩小的实像，像与物异侧，物距大于像距。其主要应用在：照像机、人的眼睛FF①跟主轴平行的光线，折射后通过焦点；②通过焦点的光线，折射后跟主轴平行；③通过光心的光线经过透镜后方向不变。物距等于2f成像规律成倒立、等大的实像，像与物异侧，物距等于像距。其主要应用在：其很少应用FF①跟主轴平行的光线，折射后通过焦点；②通过焦点的光线，折射后跟主轴平行；③通过光心的光线经过透镜后方向不变。物距小于2f、大于f的成像规律成倒立、放大的实像，像与物异侧，物距小于像距。其主要应用在：幻灯机、显微镜、电影放映机。FF①跟主轴平行的光线，折射后通过焦点；②通过焦点的光线，折射后跟主轴平行；③通过光心的光线经过透镜后方向不变。物距小于f成像规律成正立、放大的虚像，像与物同侧，物距小于像距的绝对值。其主要应用在：放大镜、老花镜。12/20/2024交流合作实验思考1、当成实像时，如用手挡住透镜的上半部，猜一猜，光屏上的像可能有什么变化？12/20/2024FFf12/20/2024例：在利用蜡烛研究凸透镜成像的实验中凸透镜的焦距是10cm，点燃的蜡烛放在距凸透镜15cm处，在凸透镜另一侧的光屏上观察到了蜡烛清晰的像，这个像一定是（）A倒立放大的实像B倒立缩小的实像C正立放大的实像D正立放大的虚像12/20/2024随堂练习例：如图所示，保持凸透镜的位置不变，先后把烛焰放在a、b、c、d、e各点，并分别调整光屏的位置。则：1、把烛焰放在点，屏上出现的像最大；把烛焰放在点，屏上出现的像最小。abcdeFFf2f12/20/2024abcdeFFf2f2、把烛焰放在点，屏上出现清晰的像时，屏距凸透镜最远。3、把烛焰放在点，屏上不会出现像。④把蜡烛向凸透镜移近，改变物距u，使f＜u＜2f，调整光屏到凸透镜的距离，使烛焰在光屏上成清晰的实像。观察实像的大小和正倒。记录物距u和像距v。⑤把蜡烛向凸透镜移近，改变物距u，使f＜u＜2f，仿照步骤④再做2次试验，分别观察实像的大小和正倒。记录物距u和像距v。⑥把蜡烛向凸透镜移近，改变物距u，使u＜f，在光屏上不能得到蜡烛的像，此时成虚像，应从光屏这侧向透镜里观察蜡烛的像，观察虚像的大小和正倒。（1）实验步骤3．进行实验与收集证据（1）实验步骤①组装实验装置，将烛焰中心、凸透镜中心和光屏中心调整到同一高度。②将凸透镜固定在光具座中间某刻度处，把蜡烛放在较远处，使物距u＞2f，调整光屏到凸透镜的距离，使烛焰在光屏上成清晰的实像。观察实像的大小和正倒。记录物距u和像距v。③把蜡烛向凸透镜移近...
