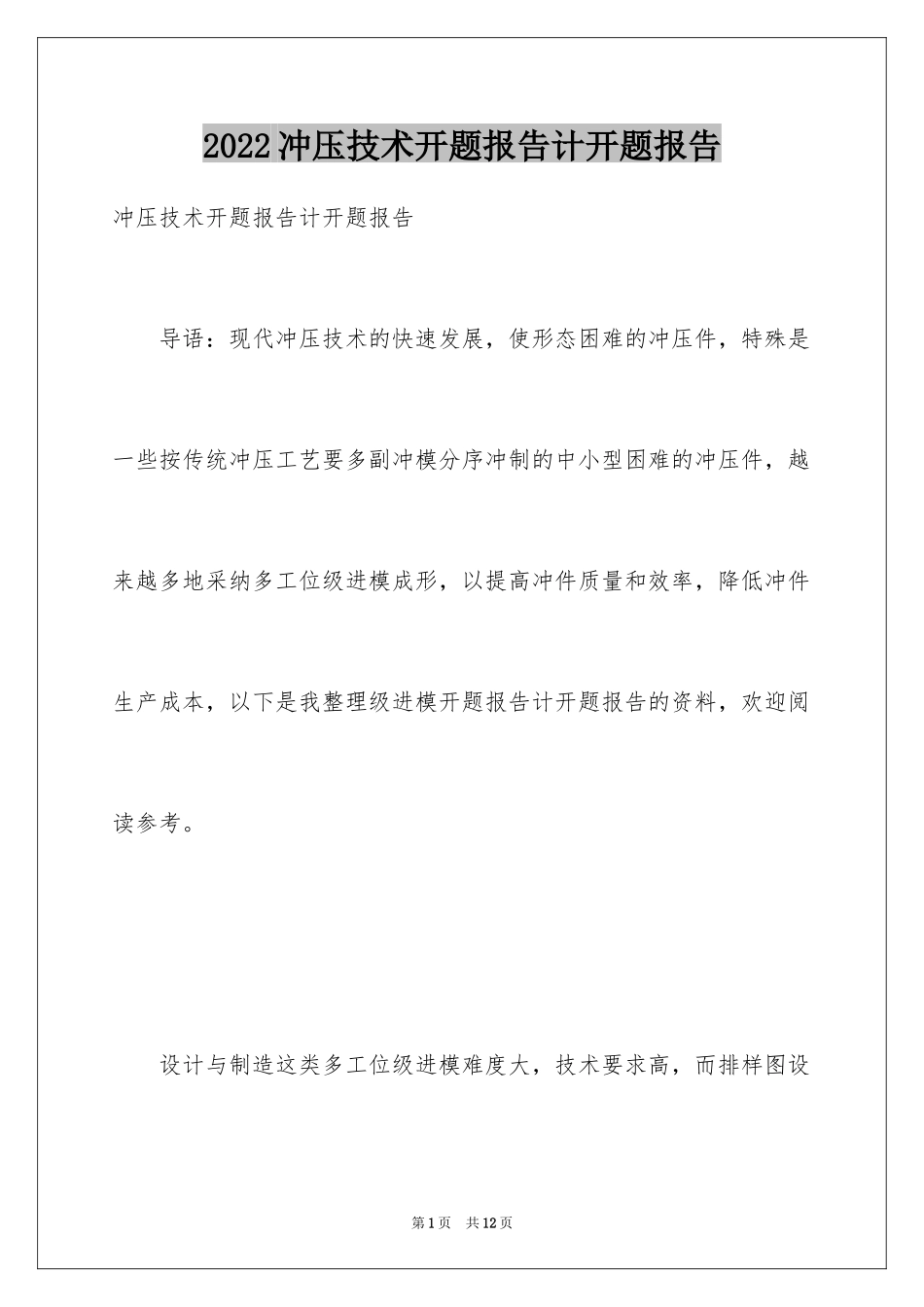

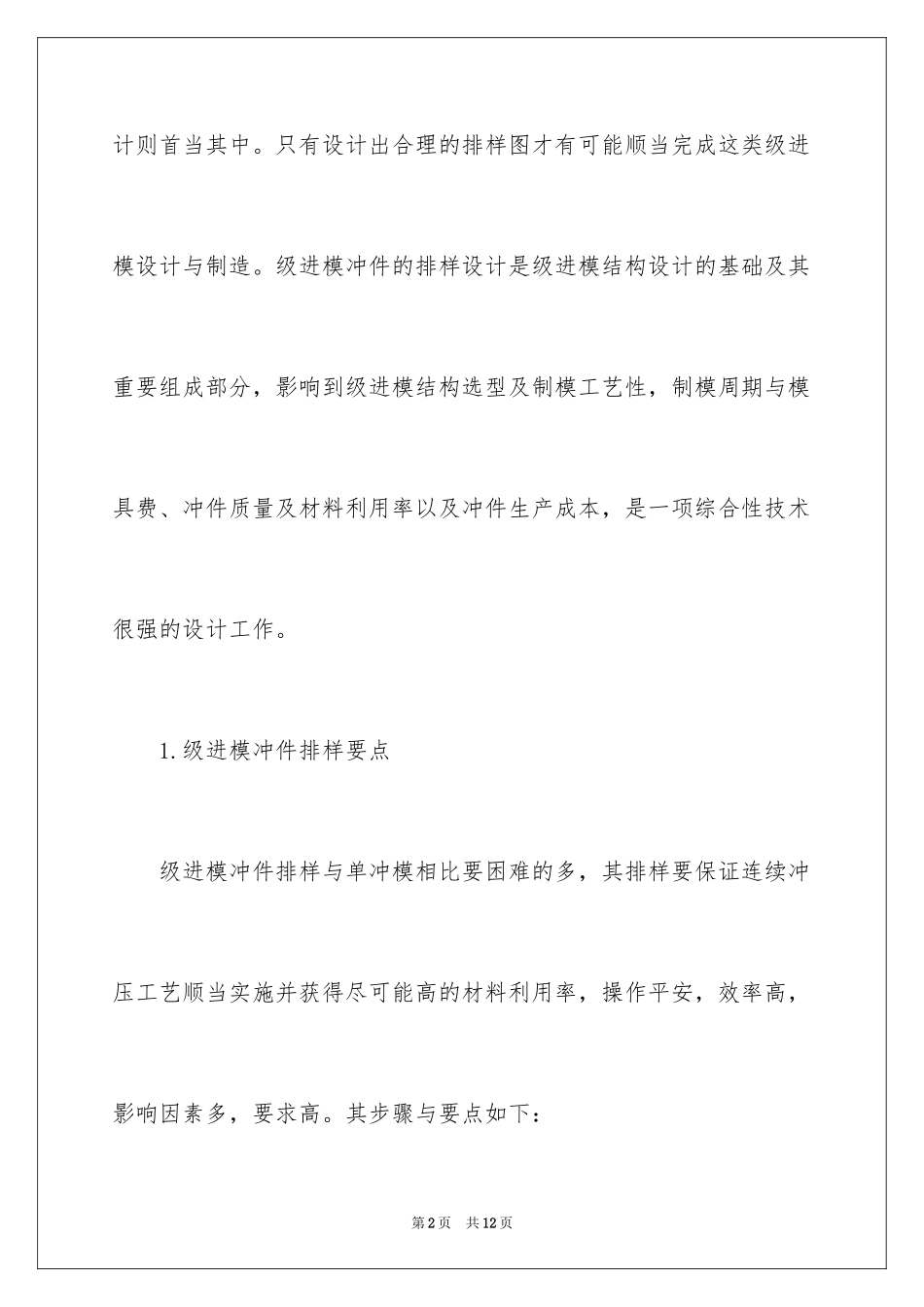

2022冲压技术开题报告计开题报告冲压技术开题报告计开题报告导语：现代冲压技术的快速发展，使形态困难的冲压件，特殊是一些按传统冲压工艺要多副冲模分序冲制的中小型困难的冲压件，越来越多地采纳多工位级进模成形，以提高冲件质量和效率，降低冲件生产成本，以下是我整理级进模开题报告计开题报告的资料，欢迎阅读参考。设计与制造这类多工位级进模难度大，技术要求高，而排样图设第1页共12页计则首当其中。只有设计出合理的排样图才有可能顺当完成这类级进模设计与制造。级进模冲件的排样设计是级进模结构设计的基础及其重要组成部分，影响到级进模结构选型及制模工艺性，制模周期与模具费、冲件质量及材料利用率以及冲件生产成本，是一项综合性技术很强的设计工作。1.级进模冲件排样要点级进模冲件排样与单冲模相比要困难的多，其排样要保证连续冲压工艺顺当实施并获得尽可能高的材料利用率，操作平安，效率高，影响因素多，要求高。其步骤与要点如下：第2页共12页(1)通过对冲件详尽的工艺分析后，就冲件连续冲压一模成形的可行性进行探讨并提出多个冲压工艺方案进行对比，从中选优后实施排样。(2)冲件的形态、尺寸及精度干脆影响到连续冲压工艺及工步依次，排样时要考虑连续冲压的工艺性、冲模结构设计的须要，在工步依次与工位支配上留意以下各点：a.冲件上群孔中对孔距精度要求在)IT10级以上或孔距公差值小于0.01mm的孔均应在一个或相邻两个工位上冲出。b.冲件上孔壁、孔边小于料厚t不足2mm，应分步在两个工位上第3页共12页冲出，以增加凹模强度及凸模在其固定板上的安装位置。c.对于群孔同轴度、位置度要求很高，允差小于0.01mm，可将有关孔一次冲出或在相邻两工位上冲出。d.如冲件外形和绽开毛坯尺寸公差很小，可考虑整体落料而后成形；如冲裁件局部凸台或凹口尺寸要求严可用多工位分切后拼合。e.对于产量大的小型困难形态成形冲件，应尽量采纳级进模，以提高冲件质量与效率。f.尺寸精度要求)IT10级以上的高精冲件，排样时应尽量削减工步，防止工位数多，送料积累误差大，降低冲压精度。第4页共12页g.具有困难的多向弯曲、侧向成形与切口等要横向施力冲压的冲件应考虑在平面冲孔、切口后以及落料之前，采纳楔传动横向冲压，以提高精度与效率。(3)考虑冲模结构设计的须要和冲压变形所需位置的要求，设置必要的空挡工位，加大凸模在固定板上的安装位置；原材料打扁减薄增大覆盖的凹模表面积，加大凹模壁部等。2.级进模冲件的排样类型及方法依据级进模冲压工艺特点、工位间送进方式、排样有无搭边及切除工艺废料方法等可将级进模冲件排样归纳为以下几种类型及排布方第5页共12页法。(1)分切组合排样。各工位分别冲切和成形冲件的.一部分，各工位相对独立，互不相干，其相对位置由模具限制，最终组合成完整合格的冲件。(2)拼切组合排样。冲件的内孔与外形，甚至是一个完整的随意形态冲裁线，都用几个工位分开冲切，最终拼合成完整的冲件，虽与分切组合类似，但却不尽相同。其各工位拼切组合，冲切刃口相互关联，接口部位要重合增加了制模难度。第6页共12页(3)裁沿边排样。用冲切沿边的方法获得冲件侧边的困难外形即裁沿边排样。当冲切沿边在送料方向上的长度L与进距S相等时，即L=S时，则可取代侧刃并担当对送进原材料切边定距的任务。通称这类侧边凸模为成形侧刃。由于JB/T-76481-标准侧刃品种少且尺寸规格有限，最大切边长仅40.2mm。当送料间距S40.2mm时，便只能用非标准侧刃了。采纳标准侧刃的另一个缺点是要靠在原材料侧边切除肯定宽度的材料形成长度等于送料进距的切口，对送进原材料定位，增加了工艺废料，使η值下降2%~3%。用侧边凸模裁沿边，既能完成冲件侧边外廓随第7页共12页意困难外形的冲裁，又可实现对送进原材料进距限位，取代标准侧刃一举多得。(4)裁搭边排样。对于瘦长的薄料冲裁件，与搭边连接的部位有困难的待冲切外廓的长冲件，可避开瘦长冲裁件扭曲变形、卸件困难等特点。比较典型的冲件是仪表指针、手表秒针等，采纳上述裁搭边排样，效果很好。为了制模便利，有时将搭边放大，便于落料，而作为搭边留在原材料上的冲件，最终才切开分别出来。(5)沿边与搭边...
