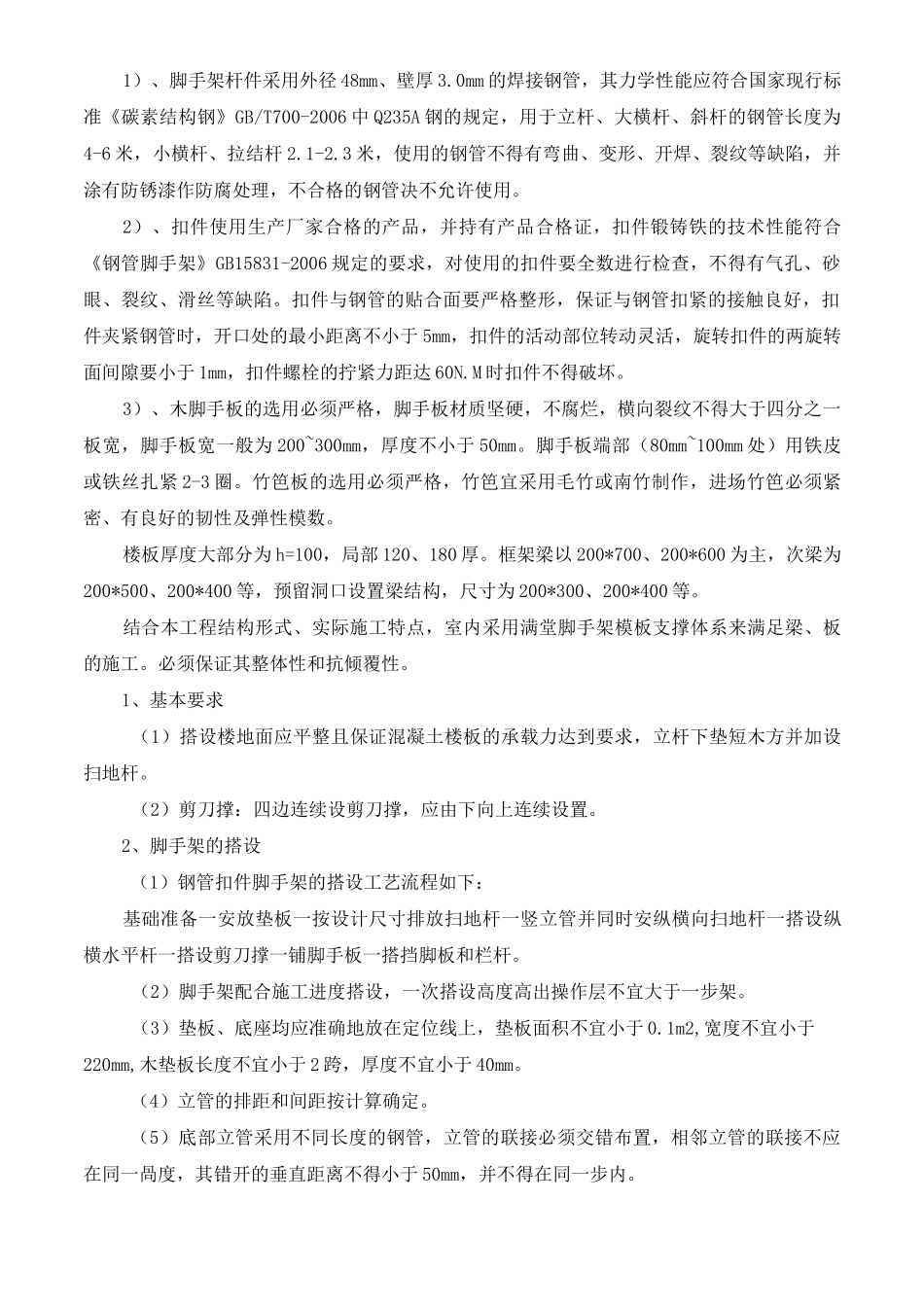

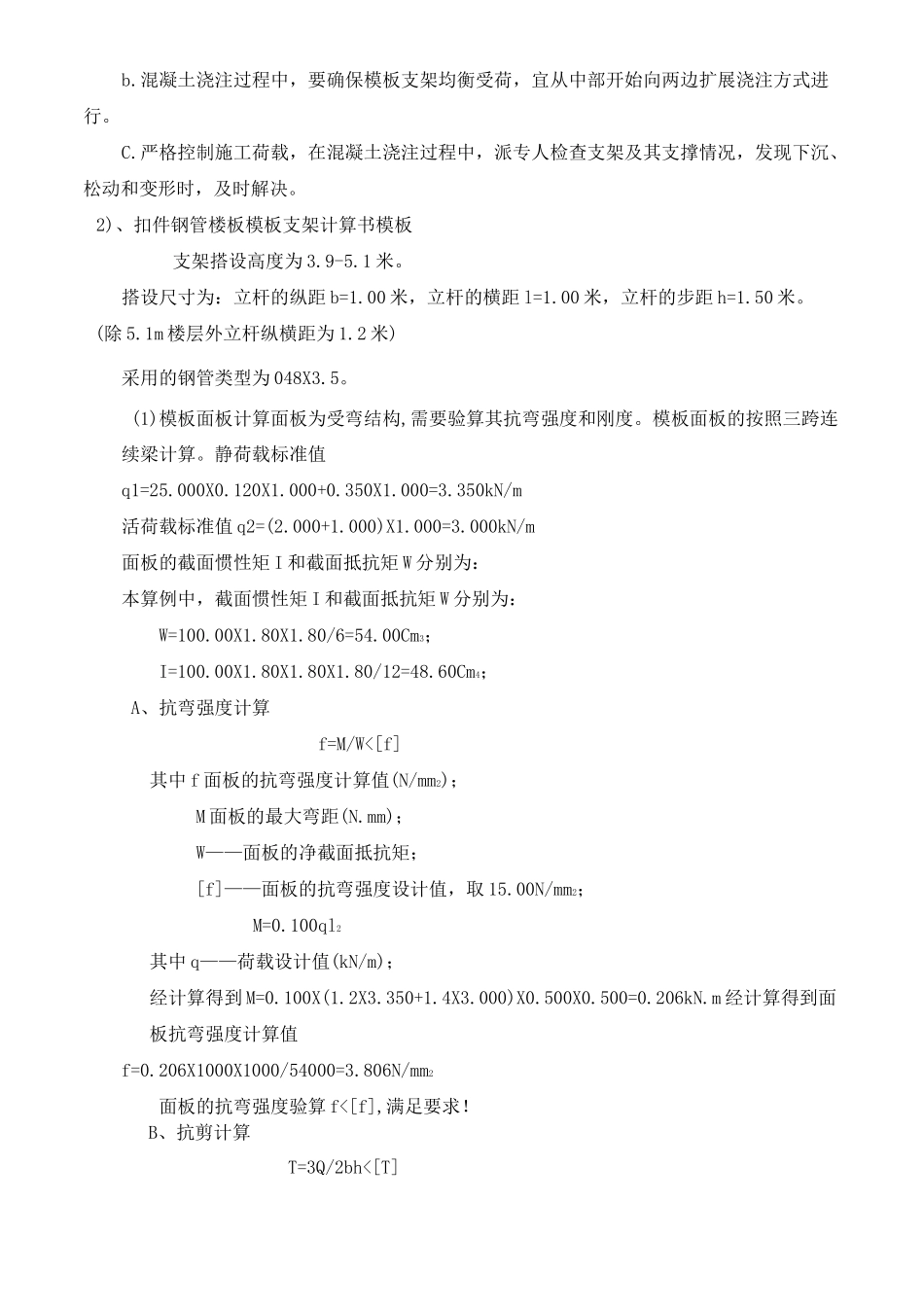

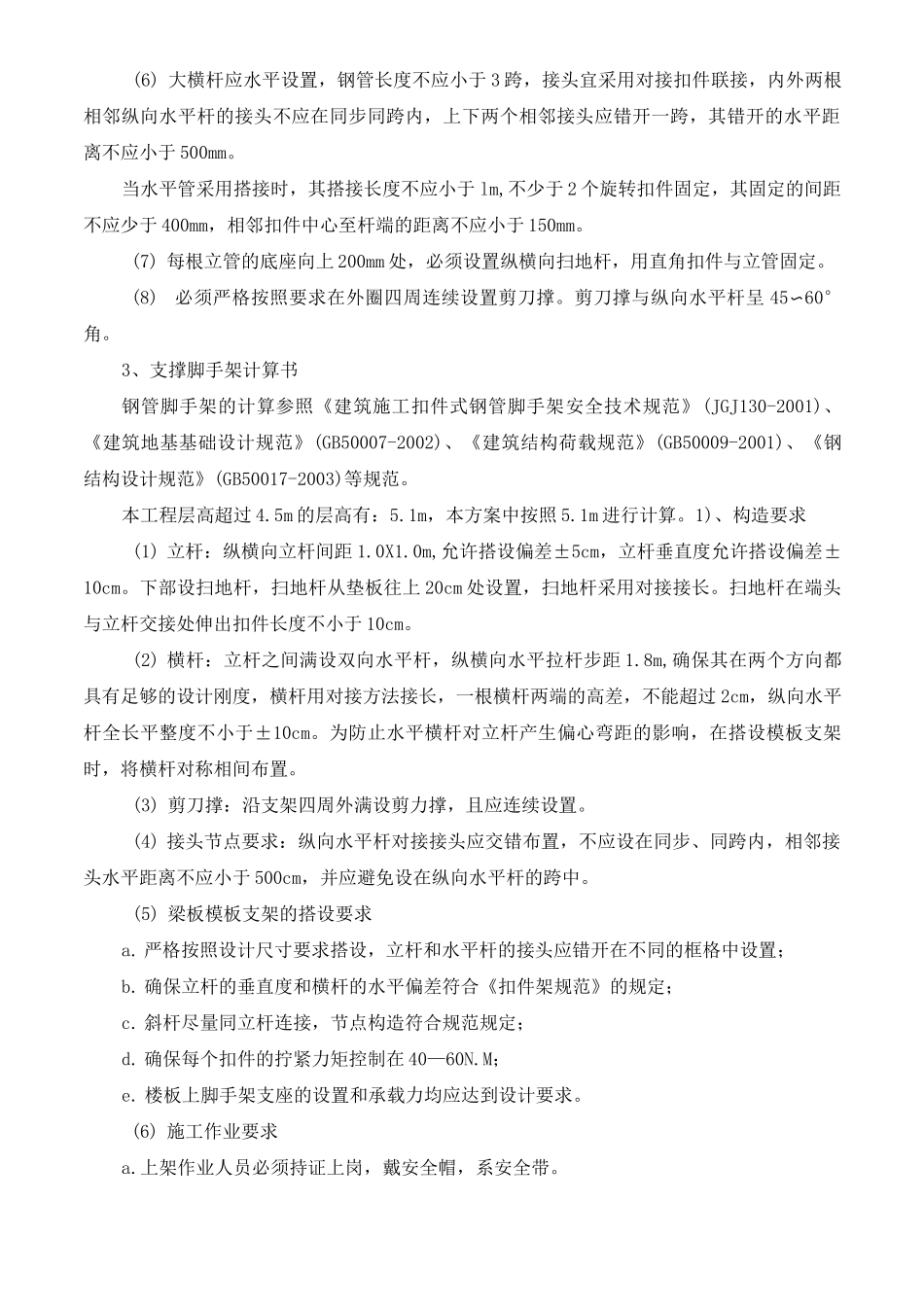

1）、脚手架杆件采用外径48mm、壁厚3.0mm的焊接钢管，其力学性能应符合国家现行标准《碳素结构钢》GB/T700-2006中Q235A钢的规定，用于立杆、大横杆、斜杆的钢管长度为4-6米，小横杆、拉结杆2.1-2.3米，使用的钢管不得有弯曲、变形、开焊、裂纹等缺陷，并涂有防锈漆作防腐处理，不合格的钢管决不允许使用。2）、扣件使用生产厂家合格的产品，并持有产品合格证，扣件锻铸铁的技术性能符合《钢管脚手架》GB15831-2006规定的要求，对使用的扣件要全数进行检查，不得有气孔、砂眼、裂纹、滑丝等缺陷。扣件与钢管的贴合面要严格整形，保证与钢管扣紧的接触良好，扣件夹紧钢管时，开口处的最小距离不小于5mm，扣件的活动部位转动灵活，旋转扣件的两旋转面间隙要小于1mm，扣件螺栓的拧紧力距达60N.M时扣件不得破坏。3）、木脚手板的选用必须严格，脚手板材质坚硬，不腐烂，横向裂纹不得大于四分之一板宽，脚手板宽一般为200~300mm，厚度不小于50mm。脚手板端部（80mm~100mm处）用铁皮或铁丝扎紧2-3圈。竹笆板的选用必须严格，竹笆宜采用毛竹或南竹制作，进场竹笆必须紧密、有良好的韧性及弹性模数。楼板厚度大部分为h=100，局部120、180厚。框架梁以200*700、200*600为主，次梁为200*500、200*400等，预留洞口设置梁结构，尺寸为200*300、200*400等。结合本工程结构形式、实际施工特点，室内采用满堂脚手架模板支撑体系来满足梁、板的施工。必须保证其整体性和抗倾覆性。1、基本要求（1）搭设楼地面应平整且保证混凝土楼板的承载力达到要求，立杆下垫短木方并加设扫地杆。（2）剪刀撑：四边连续设剪刀撑，应由下向上连续设置。2、脚手架的搭设（1）钢管扣件脚手架的搭设工艺流程如下：基础准备一安放垫板一按设计尺寸排放扫地杆一竖立管并同时安纵横向扫地杆一搭设纵横水平杆一搭设剪刀撑一铺脚手板一搭挡脚板和栏杆。（2）脚手架配合施工进度搭设，一次搭设高度高出操作层不宜大于一步架。（3）垫板、底座均应准确地放在定位线上，垫板面积不宜小于0.1m2,宽度不宜小于220mm,木垫板长度不宜小于2跨，厚度不宜小于40mm。（4）立管的排距和间距按计算确定。（5）底部立管采用不同长度的钢管，立管的联接必须交错布置，相邻立管的联接不应在同一咼度，其错开的垂直距离不得小于50mm，并不得在同一步内。(6)大横杆应水平设置，钢管长度不应小于3跨，接头宜采用对接扣件联接，内外两根相邻纵向水平杆的接头不应在同步同跨内，上下两个相邻接头应错开一跨，其错开的水平距离不应小于500mm。当水平管采用搭接时，其搭接长度不应小于lm,不少于2个旋转扣件固定，其固定的间距不应少于400mm，相邻扣件中心至杆端的距离不应小于150mm。(7)每根立管的底座向上200mm处，必须设置纵横向扫地杆，用直角扣件与立管固定。(8)必须严格按照要求在外圈四周连续设置剪刀撑。剪刀撑与纵向水平杆呈45〜60°角。3、支撑脚手架计算书钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)、《建筑地基基础设计规范》(GB50007-2002)、《建筑结构荷载规范》(GB50009-2001)、《钢结构设计规范》(GB50017-2003)等规范。本工程层高超过4.5m的层高有：5.1m，本方案中按照5.1m进行计算。1)、构造要求(1)立杆：纵横向立杆间距1.0X1.0m,允许搭设偏差±5cm，立杆垂直度允许搭设偏差±10cm。下部设扫地杆，扫地杆从垫板往上20cm处设置，扫地杆采用对接接长。扫地杆在端头与立杆交接处伸出扣件长度不小于10cm。(2)横杆：立杆之间满设双向水平杆，纵横向水平拉杆步距1.8m,确保其在两个方向都具有足够的设计刚度，横杆用对接方法接长，一根横杆两端的高差，不能超过2cm，纵向水平杆全长平整度不小于±10cm。为防止水平横杆对立杆产生偏心弯距的影响，在搭设模板支架时，将横杆对称相间布置。(3)剪刀撑：沿支架四周外满设剪力撑，且应连续设置。(4)接头节点要求：纵向水平杆对接接头应交错布置，不应设在同步、同跨内，相邻接头水平距离不应小于500cm，并应避免设在纵向水平杆的跨中。(5)梁板模板支架的搭设要求a.严格按照设计尺寸要求搭设，立杆和水平杆的接头应错开在不同的框格中设置；b.确保立杆的垂直度...
