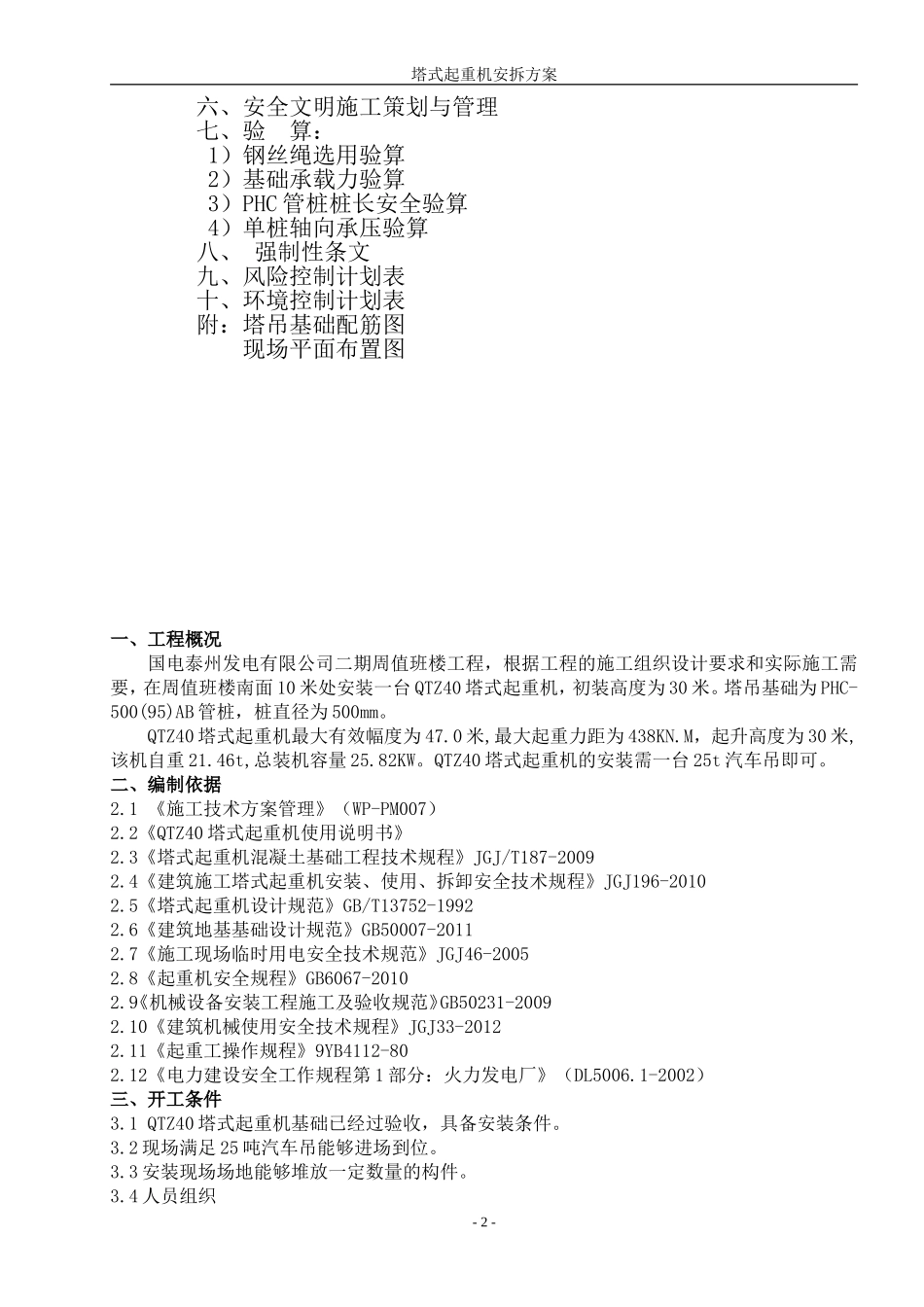

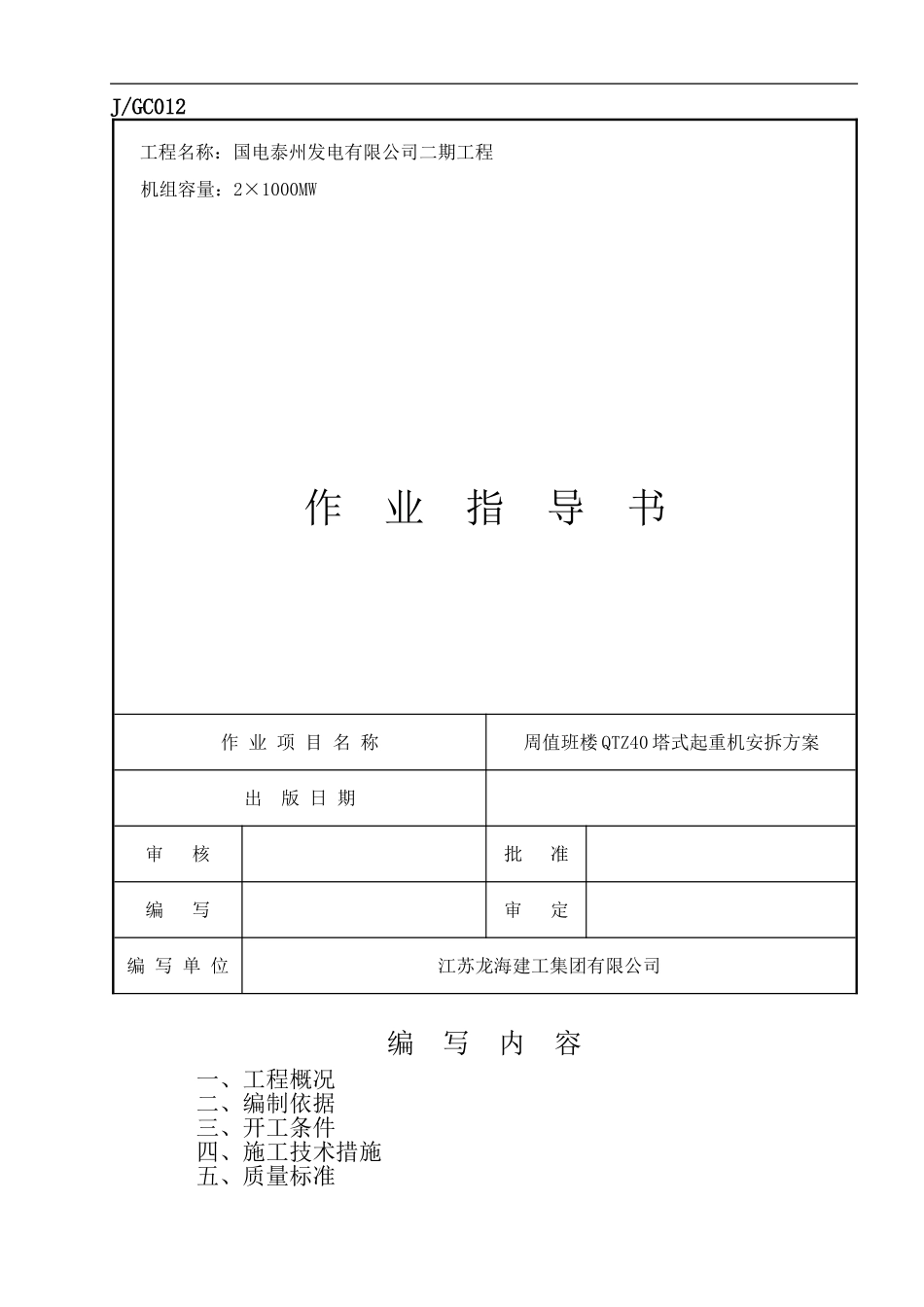

J/GC012工程名称：国电泰州发电有限公司二期工程机组容量：2×1000MW作业指导书作业项目名称周值班楼QTZ40塔式起重机安拆方案出版日期审核批准编写审定编写单位江苏龙海建工集团有限公司编写内容一、工程概况二、编制依据三、开工条件四、施工技术措施五、质量标准塔式起重机安拆方案六、安全文明施工策划与管理七、验算：1）钢丝绳选用验算2）基础承载力验算3）PHC管桩桩长安全验算4）单桩轴向承压验算八、强制性条文九、风险控制计划表十、环境控制计划表附：塔吊基础配筋图现场平面布置图一、工程概况国电泰州发电有限公司二期周值班楼工程，根据工程的施工组织设计要求和实际施工需要，在周值班楼南面10米处安装一台QTZ40塔式起重机，初装高度为30米。塔吊基础为PHC-500(95)AB管桩，桩直径为500mm。QTZ40塔式起重机最大有效幅度为47.0米,最大起重力距为438KN.M，起升高度为30米,该机自重21.46t,总装机容量25.82KW。QTZ40塔式起重机的安装需一台25t汽车吊即可。二、编制依据2.1《施工技术方案管理》（WP-PM007）2.2《QTZ40塔式起重机使用说明书》2.3《塔式起重机混凝土基础工程技术规程》JGJ/T187-20092.4《建筑施工塔式起重机安装、使用、拆卸安全技术规程》JGJ196-20102.5《塔式起重机设计规范》GB/T13752-19922.6《建筑地基基础设计规范》GB50007-20112.7《施工现场临时用电安全技术规范》JGJ46-20052.8《起重机安全规程》GB6067-20102.9《机械设备安装工程施工及验收规范》GB50231-20092.10《建筑机械使用安全技术规程》JGJ33-20122.11《起重工操作规程》9YB4112-802.12《电力建设安全工作规程第1部分：火力发电厂》（DL5006.1-2002）三、开工条件3.1QTZ40塔式起重机基础已经过验收，具备安装条件。3.2现场满足25吨汽车吊能够进场到位。3.3安装现场场地能够堆放一定数量的构件。3.4人员组织-2-塔式起重机安拆方案序号工种人数工作日1安装工652安全员153电工224机具员155技术员123.5机具、仪器配备全站仪一台，一台25吨汽车吊,准备吊装机械以及足量的铁丝、铁质道板、钢丝绳、绳夹、安全带等常用工具。25T汽车吊基本性能：外型尺寸（长×宽×高）：12000×2500×2800，自重：12000Kg，主臂：10~25米，最大起重量：25吨，转弯半径：最小10.0米，爬坡能力：30%，吊车臂仰角：30度。注：塔吊最大起重构件为7.2t，汽车吊工作半径为8m时，最大起重量为8.4t。四、施工技术措施塔吊安装1、拆装方案的确定1.1方案确定1.1.1根据塔机的安拆位置及周围环境，按塔机的使用说明书及塔机的装拆方法、吊装机具等综合情况，编制切实可行的方案。1.1.2因事故损坏而不能用正常方法拆卸的塔机，其拆卸方法需经技术、安全部门审核后报总工批准。2、正常情况下塔机的安装方案2.1安装前的准备工作2.1.1根据施工现场的布局，选定塔机的安装位置，清理周围障碍物，开通塔机进场运输道路，平整前、后臂组合场地及汽车吊就位场地。2.1.2塔机安装选址原则a)有利于最大限度地利用塔机的工作幅度；b)能保证塔机安装和使用时与高压线的安全距离；c)能保证自升式塔机与建筑物的附墙距离；d)建筑物竣工后塔机能顺利拆卸。2.1.3塔机基础的检验a)塔机基础必须浇灌在硬土层上，其许用应力[PB]=0.25MPa；b)混凝土基础的强度应符合塔机使用说明书的有关要求；c)基础顶平面与水平面的误差≤5/1000；d)地脚螺栓的位置度≤10mm；e)地脚螺栓外露长度不低于使用说明书的有关要求。2.1.4安全技术交底安装前对所有的安装人员（司机、安装工、钳工、电工、指挥工）进行技术交底，并仔细阅读塔机使用说明书，了解塔机的装拆方法及各部件重量、重心位置；所有的操作工人必须经过专门的安全技术培训，并持有劳动部门或国家质量技术监督局颁发的特种作业人员资格证。2.1.5所需机具及人员配置2.1.5.1所需机具2.1.5.2起升高度为17米至22米的20t汽车起重机一台。2.1.5.2破断拉力不小于15吨的起重千斤绳6~8米的四付，5吨卸扣四个2.1.5.3钢撬棍、5磅榔头、固定扳手、活动扳手等常用工具。2.1.5.4溜绳30米（尼龙绳或白棕绳）。2.1.5.5塔吊安装人员配置-3-塔式起重机安拆方案持有国家质量技术监督局或劳动局颁发的上岗资格证的技工4人...
