布氏硬度洛氏硬度与维氏硬度的换算VIP专享VIP免费

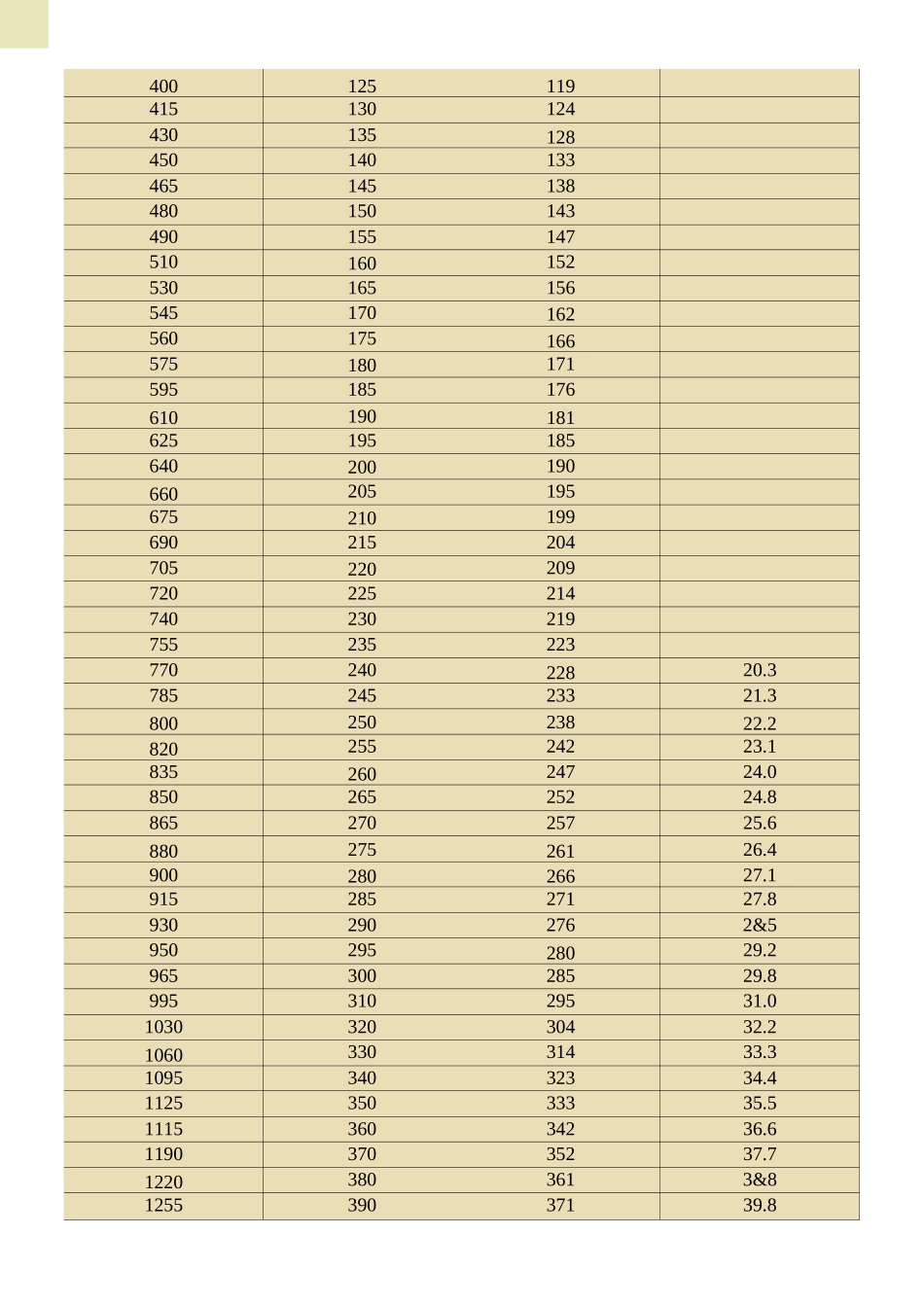

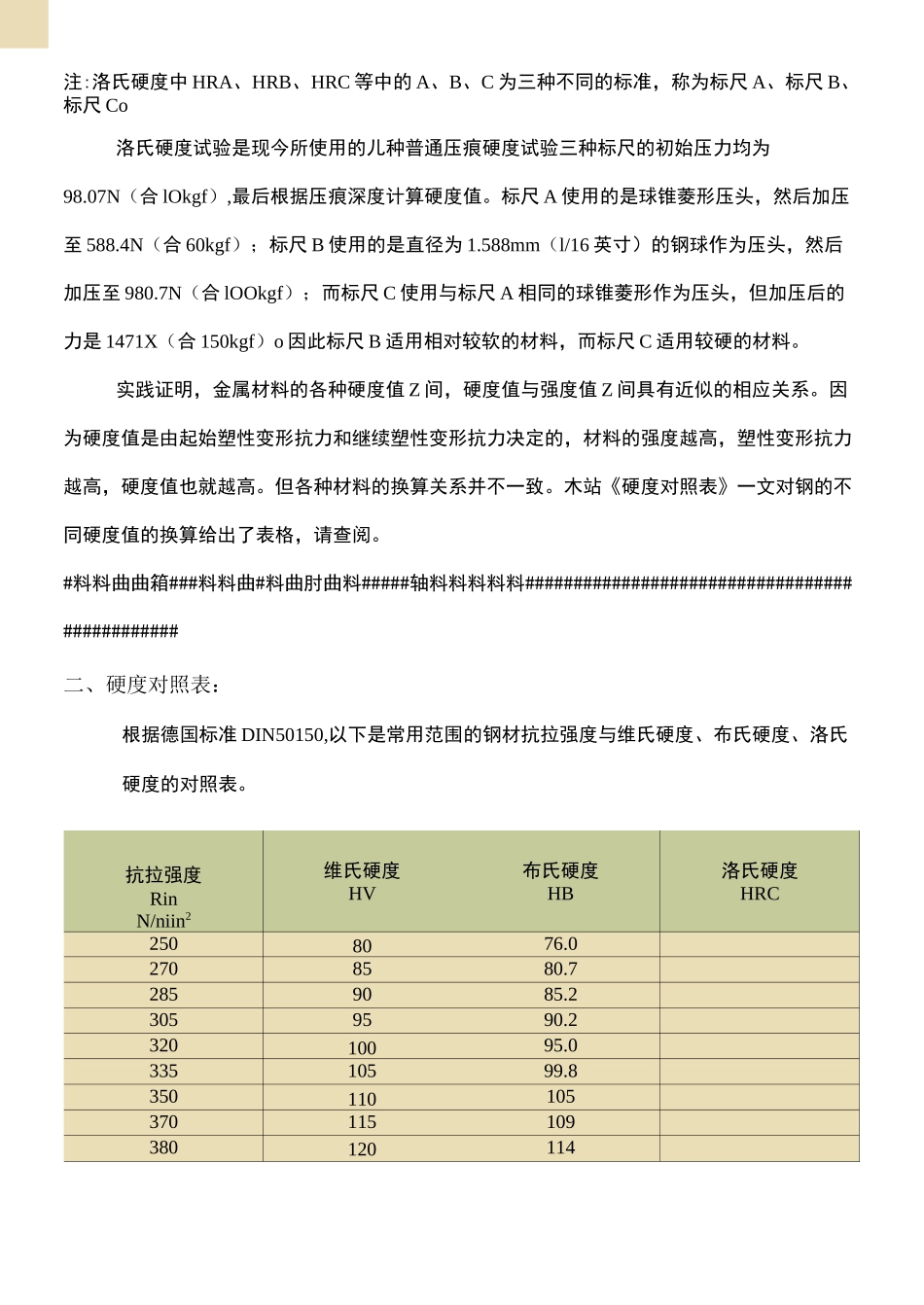

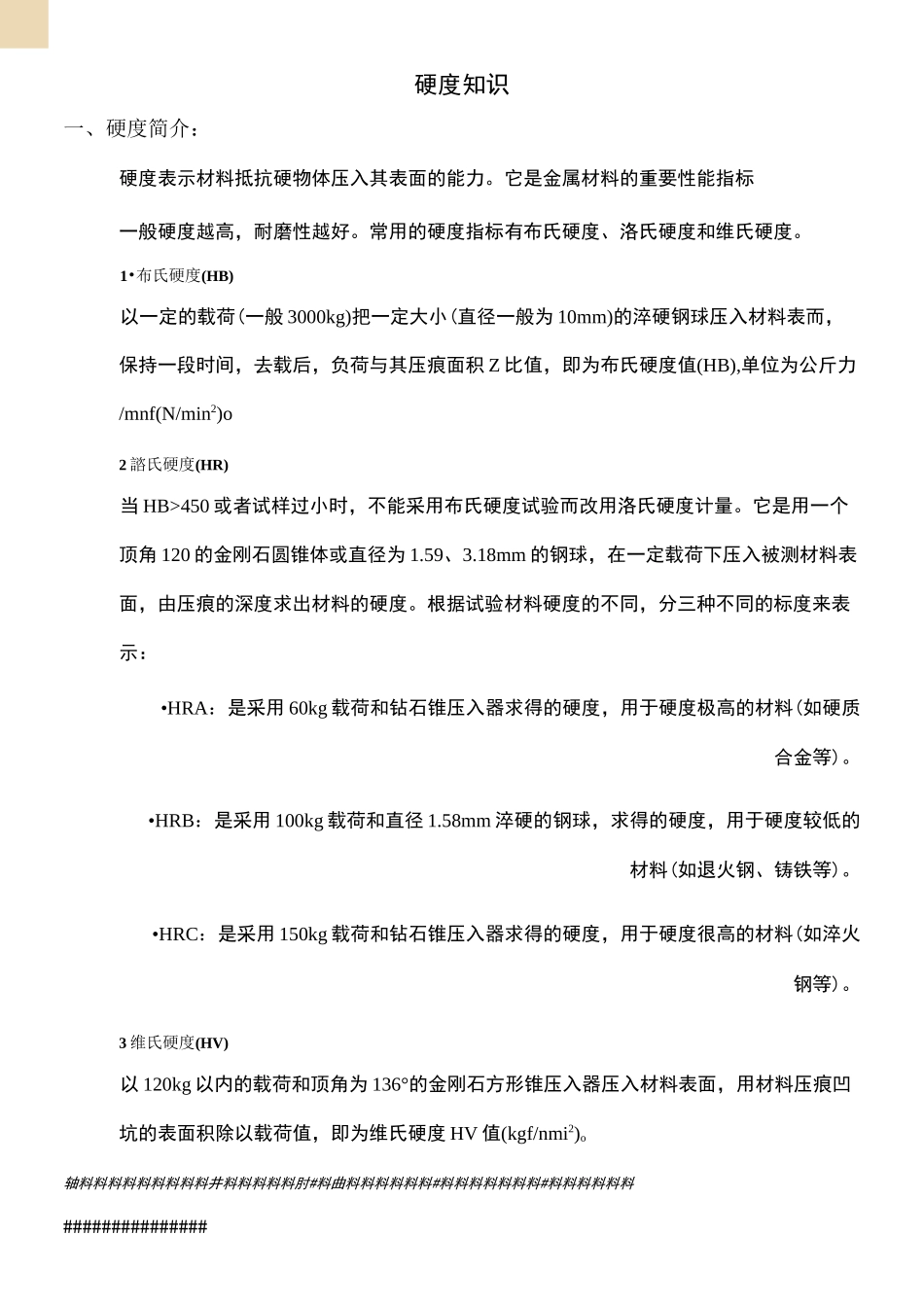

硬度知识一、硬度简介：硬度表示材料抵抗硬物体压入其表面的能力。它是金属材料的重要性能指标一般硬度越高，耐磨性越好。常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。1•布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表而，保持一段时间，去载后，负荷与其压痕面积Z比值，即为布氏硬度值(HB),单位为公斤力/mnf(N/min2)o2諮氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。它是用一个顶角120的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。根据试验材料硬度的不同，分三种不同的标度来表示：•HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。•HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。•HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。3维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/nmi2)o轴料料料料料料料料料井料料料料料肘#料曲料料料料料料#料料料料料料料#料料料料料料###############注:洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺Co洛氏硬度试验是现今所使用的儿种普通压痕硬度试验三种标尺的初始压力均为98.07N（合lOkgf）,最后根据压痕深度计算硬度值。标尺A使用的是球锥菱形压头，然后加压至588.4N（合60kgf）；标尺B使用的是直径为1.588mm（l/16英寸）的钢球作为压头，然后加压至980.7N（合lOOkgf）；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471X（合150kgf）o因此标尺B适用相对较软的材料，而标尺C适用较硬的材料。实践证明，金属材料的各种硬度值Z间，硬度值与强度值Z间具有近似的相应关系。因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。但各种材料的换算关系并不一致。木站《硬度对照表》一文对钢的不同硬度值的换算给出了表格，请查阅。#料料曲曲箱###料料曲#料曲肘曲料#####轴料料料料料##############################################二、硬度对照表：根据德国标准DIN50150,以下是常用范围的钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表。抗拉强度RinN/niin2维氏硬度HV布氏硬度HB洛氏硬度HRC2508076.02708580.72859085.23059590.232010095.033510599.835011010537011510938012011440012511941513012443013512845014013346514513848015014349015514751016015253016515654517016256017516657518017159518517661019018162519518564020019066020519567521019969021520470522020972022521474023021975523522377024022820.378524523321.380025023822.282025524223.183526024724.085026525224.886527025725.688027526126.490028026627.191528527127.89302902762&595029528029.296530028529.899531029531.0103032030432.2106033031433.3109534032334.4112535033335.5111536034236.6119037035237.712203803613&8125539037139.8129040038040.8132041039041.8135042039942.7138543040943.6142044041844.5145545042845.3148546043746.1152047044746.91555480(456)47.71595490(466)4&41630500(475)49.11665510(485)49.81700520(494)50.51740530(504)51.11775540(5⑶51.71810550(523)52.31845560(532)53.01880570(542)53.61920580(551)54.11955590(561)54.71995600(570)55.22030610(580)55.72070620(589)56.32105630(599)56.82145640(608)57.32180650(618)57.86605&36705&868059.269059.770060.172061.074061.876062.578063.380064.082064.784065.386065.988066.490067.092067.59406&0硬度试验是机械性能试验中最简单易行的一种试验方法。为了能用硬度试验代替某些机械性能试验，生产上需要一个比较准确的硬度和强度的换算关系。实践证明，金属材料的各种硬度值Z间，硬度值与强度值Z...
