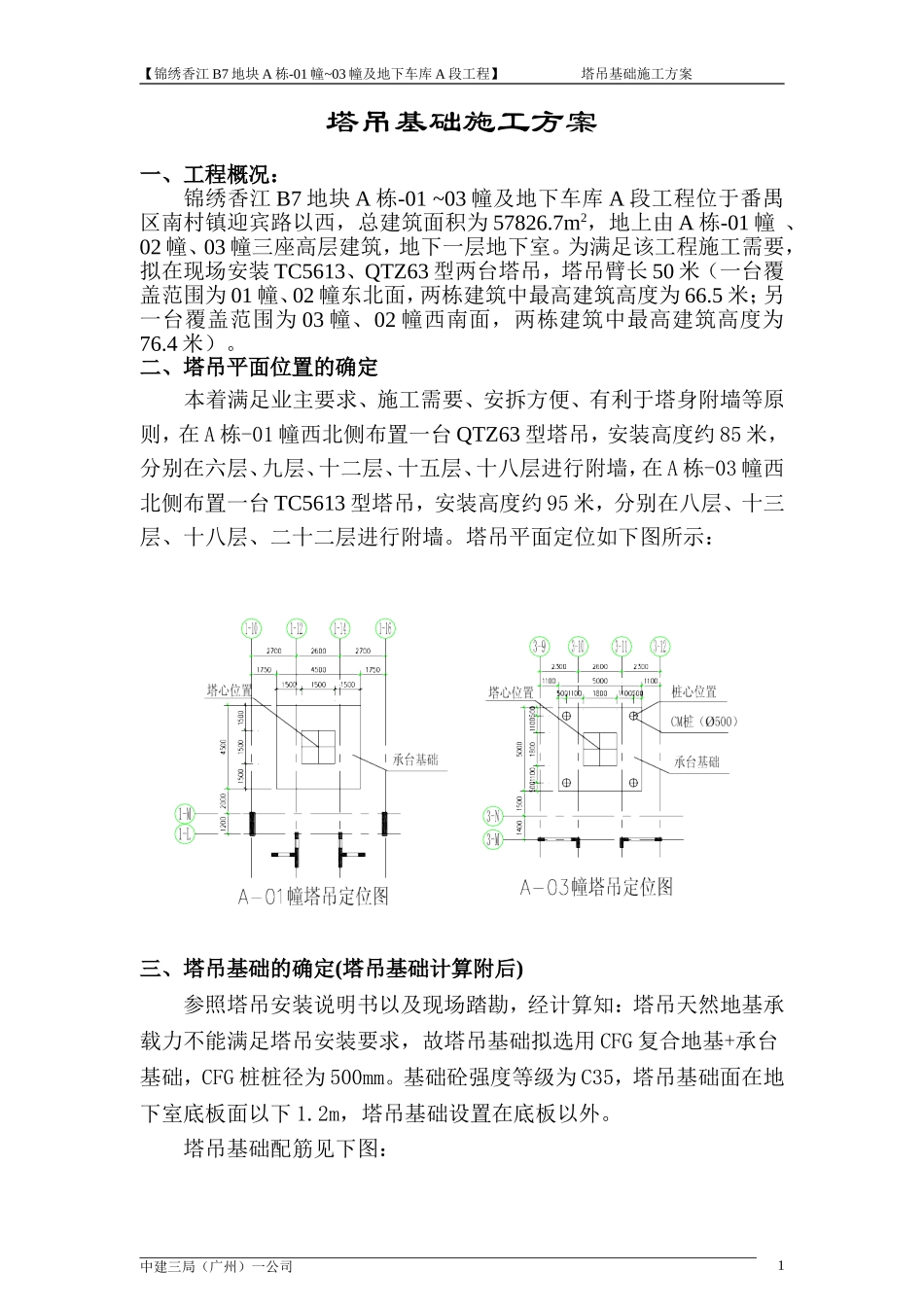

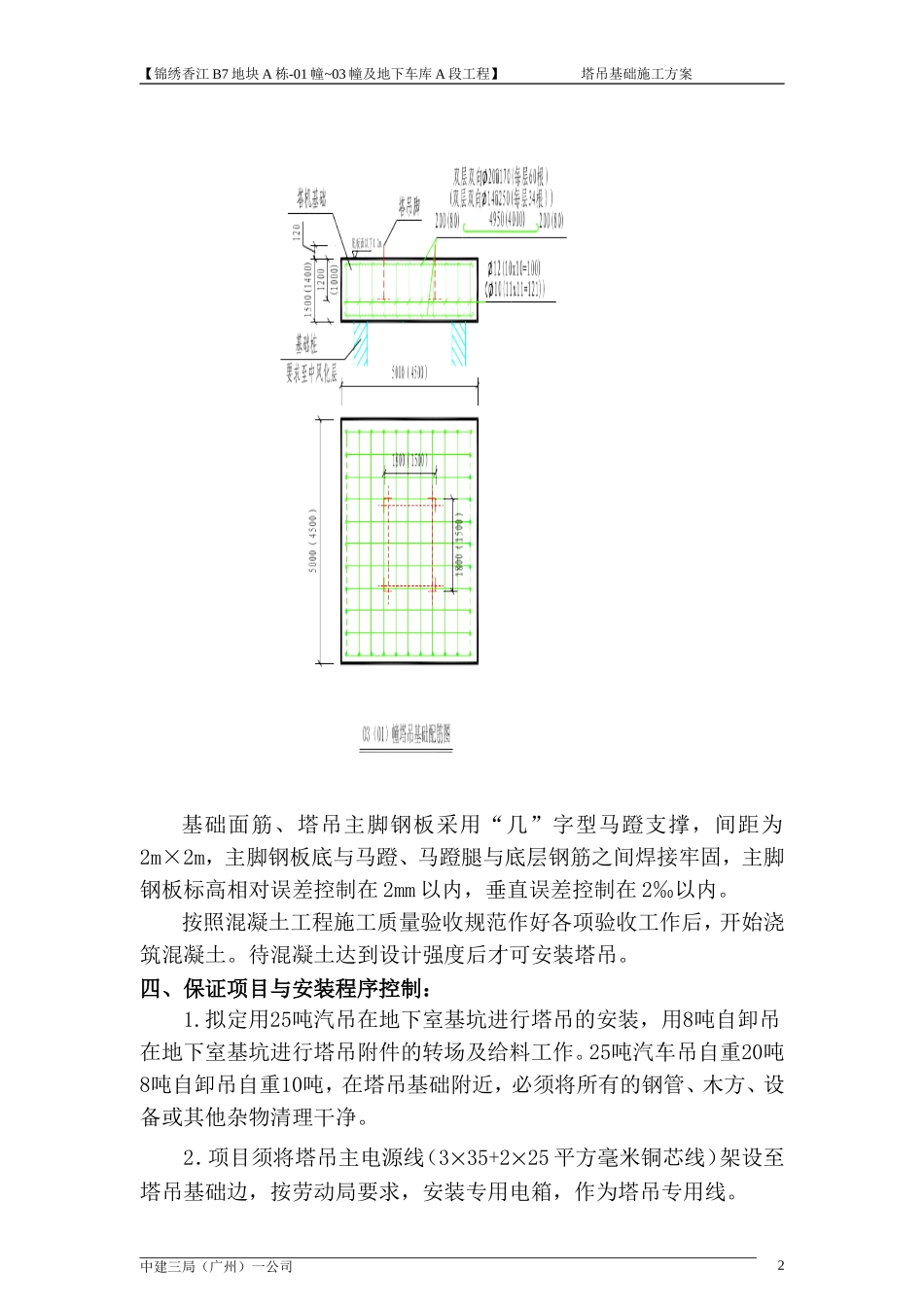

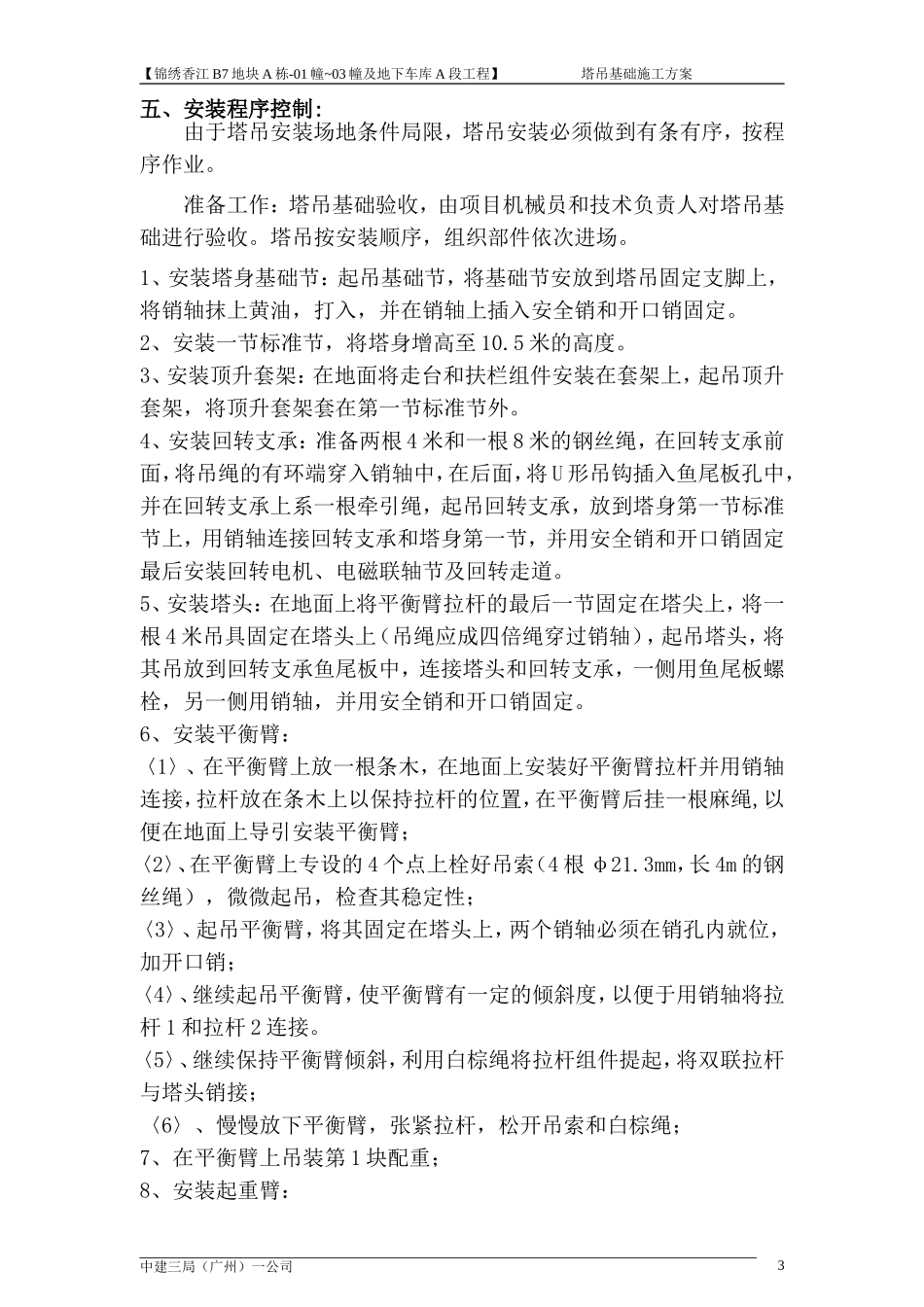

【锦绣香江B7地块A栋-01幢~03幢及地下车库A段工程】塔吊基础施工方案塔吊基础施工方案一、工程概况：锦绣香江B7地块A栋-01~03幢及地下车库A段工程位于番禺区南村镇迎宾路以西，总建筑面积为57826.7m2，地上由A栋-01幢、02幢、03幢三座高层建筑，地下一层地下室。为满足该工程施工需要，拟在现场安装TC5613、QTZ63型两台塔吊，塔吊臂长50米（一台覆盖范围为01幢、02幢东北面，两栋建筑中最高建筑高度为66.5米；另一台覆盖范围为03幢、02幢西南面，两栋建筑中最高建筑高度为76.4米）。二、塔吊平面位置的确定本着满足业主要求、施工需要、安拆方便、有利于塔身附墙等原则，在A栋-01幢西北侧布置一台QTZ63型塔吊，安装高度约85米，分别在六层、九层、十二层、十五层、十八层进行附墙，在A栋-03幢西北侧布置一台TC5613型塔吊，安装高度约95米，分别在八层、十三层、十八层、二十二层进行附墙。塔吊平面定位如下图所示：三、塔吊基础的确定(塔吊基础计算附后)参照塔吊安装说明书以及现场踏勘，经计算知：塔吊天然地基承载力不能满足塔吊安装要求，故塔吊基础拟选用CFG复合地基+承台基础，CFG桩桩径为500mm。基础砼强度等级为C35，塔吊基础面在地下室底板面以下1.2m，塔吊基础设置在底板以外。塔吊基础配筋见下图：中建三局（广州）一公司1【锦绣香江B7地块A栋-01幢~03幢及地下车库A段工程】塔吊基础施工方案基础面筋、塔吊主脚钢板采用“几”字型马蹬支撑，间距为2m×2m，主脚钢板底与马蹬、马蹬腿与底层钢筋之间焊接牢固，主脚钢板标高相对误差控制在2mm以内，垂直误差控制在2‰以内。按照混凝土工程施工质量验收规范作好各项验收工作后，开始浇筑混凝土。待混凝土达到设计强度后才可安装塔吊。四、保证项目与安装程序控制：1.拟定用25吨汽吊在地下室基坑进行塔吊的安装，用8吨自卸吊在地下室基坑进行塔吊附件的转场及给料工作。25吨汽车吊自重20吨8吨自卸吊自重10吨，在塔吊基础附近，必须将所有的钢管、木方、设备或其他杂物清理干净。2．项目须将塔吊主电源线（335+225平方毫米铜芯线）架设至塔吊基础边，按劳动局要求，安装专用电箱，作为塔吊专用线。中建三局（广州）一公司2【锦绣香江B7地块A栋-01幢~03幢及地下车库A段工程】塔吊基础施工方案五、安装程序控制:由于塔吊安装场地条件局限，塔吊安装必须做到有条有序，按程序作业。准备工作：塔吊基础验收，由项目机械员和技术负责人对塔吊基础进行验收。塔吊按安装顺序，组织部件依次进场。1、安装塔身基础节：起吊基础节，将基础节安放到塔吊固定支脚上，将销轴抹上黄油，打入，并在销轴上插入安全销和开口销固定。2、安装一节标准节，将塔身增高至10.5米的高度。3、安装顶升套架：在地面将走台和扶栏组件安装在套架上，起吊顶升套架，将顶升套架套在第一节标准节外。4、安装回转支承：准备两根4米和一根8米的钢丝绳，在回转支承前面，将吊绳的有环端穿入销轴中，在后面，将U形吊钩插入鱼尾板孔中，并在回转支承上系一根牵引绳，起吊回转支承，放到塔身第一节标准节上，用销轴连接回转支承和塔身第一节，并用安全销和开口销固定最后安装回转电机、电磁联轴节及回转走道。5、安装塔头：在地面上将平衡臂拉杆的最后一节固定在塔尖上，将一根4米吊具固定在塔头上（吊绳应成四倍绳穿过销轴），起吊塔头，将其吊放到回转支承鱼尾板中，连接塔头和回转支承，一侧用鱼尾板螺栓，另一侧用销轴，并用安全销和开口销固定。6、安装平衡臂：〈1〉、在平衡臂上放一根条木，在地面上安装好平衡臂拉杆并用销轴连接，拉杆放在条木上以保持拉杆的位置，在平衡臂后挂一根麻绳,以便在地面上导引安装平衡臂；〈2〉、在平衡臂上专设的4个点上栓好吊索（4根φ21.3mm，长4m的钢丝绳），微微起吊，检查其稳定性；〈3〉、起吊平衡臂，将其固定在塔头上，两个销轴必须在销孔内就位，加开口销；〈4〉、继续起吊平衡臂，使平衡臂有一定的倾斜度，以便于用销轴将拉杆1和拉杆2连接。〈5〉、继续保持平衡臂倾斜，利用白棕绳将拉杆组件提起，将双联拉杆与塔头销接；〈6〉、慢慢放下平衡臂，张紧拉杆，松开吊索和白棕绳；7、在平衡臂上吊装第1块配重；8、安装...
