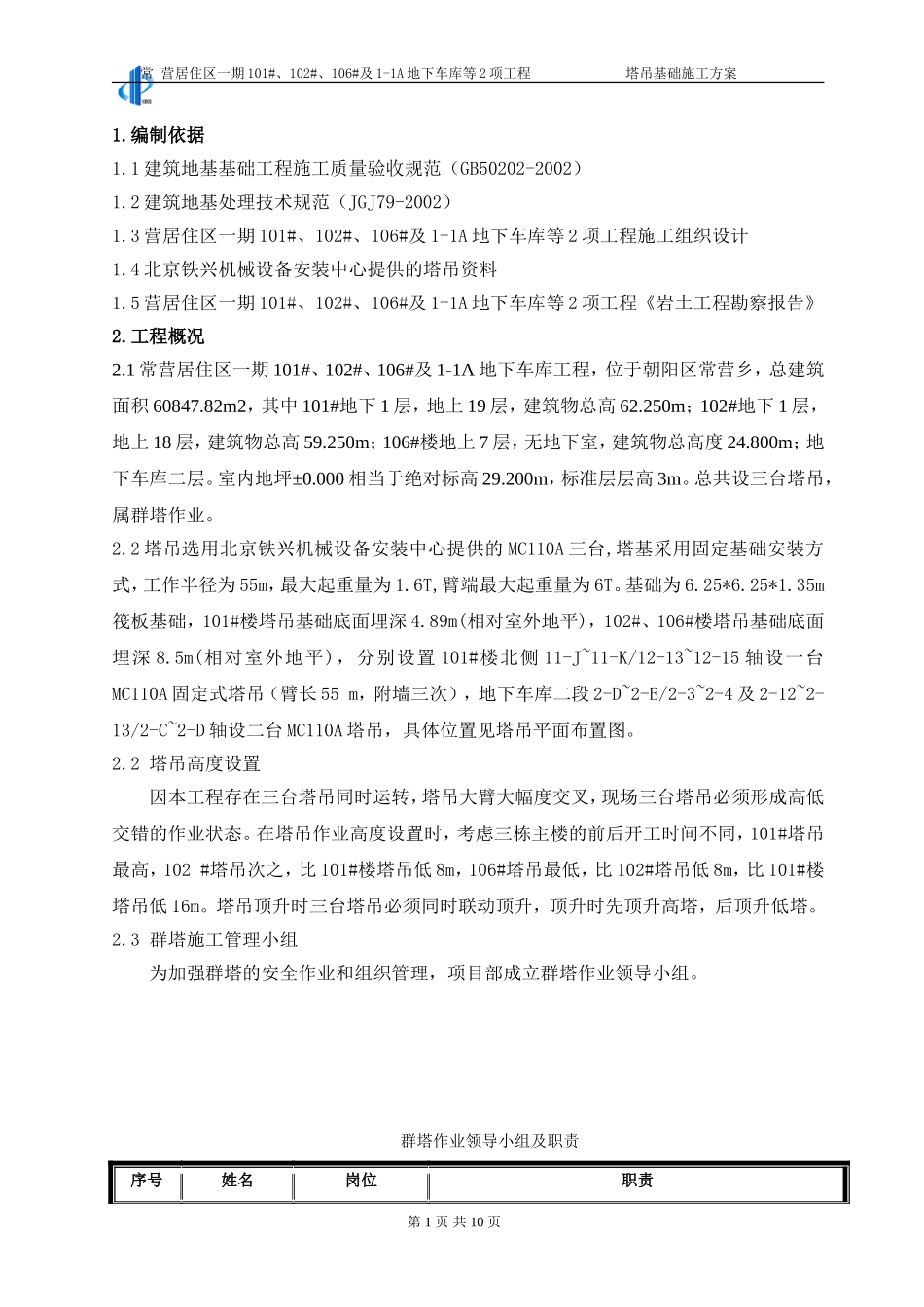

常营居住区一期101#、102#、106#及1-1A地下车库等2项工程塔吊基础施工方案1.编制依据1.1建筑地基基础工程施工质量验收规范（GB50202-2002）1.2建筑地基处理技术规范（JGJ79-2002）1.3营居住区一期101#、102#、106#及1-1A地下车库等2项工程施工组织设计1.4北京铁兴机械设备安装中心提供的塔吊资料1.5营居住区一期101#、102#、106#及1-1A地下车库等2项工程《岩土工程勘察报告》2.工程概况2.1常营居住区一期101#、102#、106#及1-1A地下车库工程，位于朝阳区常营乡，总建筑面积60847.82m2，其中101#地下1层，地上19层，建筑物总高62.250m；102#地下1层，地上18层，建筑物总高59.250m；106#楼地上7层，无地下室，建筑物总高度24.800m；地下车库二层。室内地坪±0.000相当于绝对标高29.200m，标准层层高3m。总共设三台塔吊，属群塔作业。2.2塔吊选用北京铁兴机械设备安装中心提供的MC110A三台,塔基采用固定基础安装方式，工作半径为55m，最大起重量为1.6T,臂端最大起重量为6T。基础为6.25*6.25*1.35m筏板基础，101#楼塔吊基础底面埋深4.89m(相对室外地平)，102#、106#楼塔吊基础底面埋深8.5m(相对室外地平)，分别设置101#楼北侧11-J~11-K/12-13~12-15轴设一台MC110A固定式塔吊（臂长55m，附墙三次），地下车库二段2-D~2-E/2-3~2-4及2-12~2-13/2-C~2-D轴设二台MC110A塔吊，具体位置见塔吊平面布置图。2.2塔吊高度设置因本工程存在三台塔吊同时运转，塔吊大臂大幅度交叉，现场三台塔吊必须形成高低交错的作业状态。在塔吊作业高度设置时，考虑三栋主楼的前后开工时间不同，101#塔吊最高，102#塔吊次之，比101#楼塔吊低8m，106#塔吊最低，比102#塔吊低8m，比101#楼塔吊低16m。塔吊顶升时三台塔吊必须同时联动顶升，顶升时先顶升高塔，后顶升低塔。2.3群塔施工管理小组为加强群塔的安全作业和组织管理，项目部成立群塔作业领导小组。群塔作业领导小组及职责序号姓名岗位职责第1页共10页常营居住区一期101#、102#、106#及1-1A地下车库等2项工程塔吊基础施工方案1王文奎项目经理负责组织和领导本工程群塔作业各项准备管理工作。2扬立新项目总工负责技术支持和指导实施方面的工作。3康福会生产经理负责组织实施方面的工作。4吴彦超生产副经理负责协助生产经理组织实施工作。5余宝兰设备负责人负责群塔施工中的配合及群塔顶升指挥工作。6李萍电气技术负责人负责群塔施工中的用电工作。7熊卿资料员负责群塔资料的收集和整理工作。8原振科安全负责人负责群塔施工的安全工作。3.塔吊基础的施工3.1基础定位、放线：3.1.1先进行101#楼塔吊施工，根据厂家提供的基础平面尺寸长6.25m、宽6.25m和建筑物101#楼北侧11-J~11-K/12-13~12-15轴线位置，放出塔吊位置边线，然后放出另两条边，边长和角度进行闭合无误后，四角钉桩、保护。东、西、北侧按1：0.2的坡度放出开挖边线，并将角桩引致开挖边线外1m，保护起来。3.1.2地下车库二段开挖至基础标高时，在车库二段2-D~2-E/2-3~2-4及2-12~2-13/2-C~2-D轴之间根据塔吊平置图分别放出塔吊位置定位线。3.2塔吊施工顺序及方法3.1.3101#楼塔吊基础施工顺序：土方开挖至主楼基底标高→定位放线→开挖塔吊基础土方→浇筑塔吊基础垫层混凝土→测量放线→基础底板下层钢筋→固定塔吊标准节→基础底板上层钢筋→校核、固定塔吊标准节→浇筑底板混凝土→塔吊基础周围回填土。3.1.4102#、106#塔吊基础施工方法车库二段基坑土方开挖、人工清槽至基底标高-10m时，由测量人员按塔吊布置图进行塔吊基础的测量定位，进行塔吊基础的土方开挖；塔吊基底开挖至-11.45m。塔吊基础土方开挖至基底标高后，进行塔吊基础垫层混凝土浇筑，基础垫层为100mm厚C15混凝土，表面找平，拍实。在基础垫层上测放出塔吊基础边线、塔吊中心线及塔吊底座位置线，根据放好的塔吊基础边线沿四周砌筑同塔吊底板厚高度的120mm厚砖墙，然后抹灰做防水及保护层。绑扎基础底板下层钢筋，保护层厚度40mm。下层钢筋绑扎好后，放置好钢筋马凳，根据测放好的塔吊中心线及塔吊标准节位置线，固定好塔吊基础标准节。绑扎基础底板上层钢筋，保护层厚度25mm。第2页共10页常营居住区一期101#、102#、106#及1-1A地下车...
