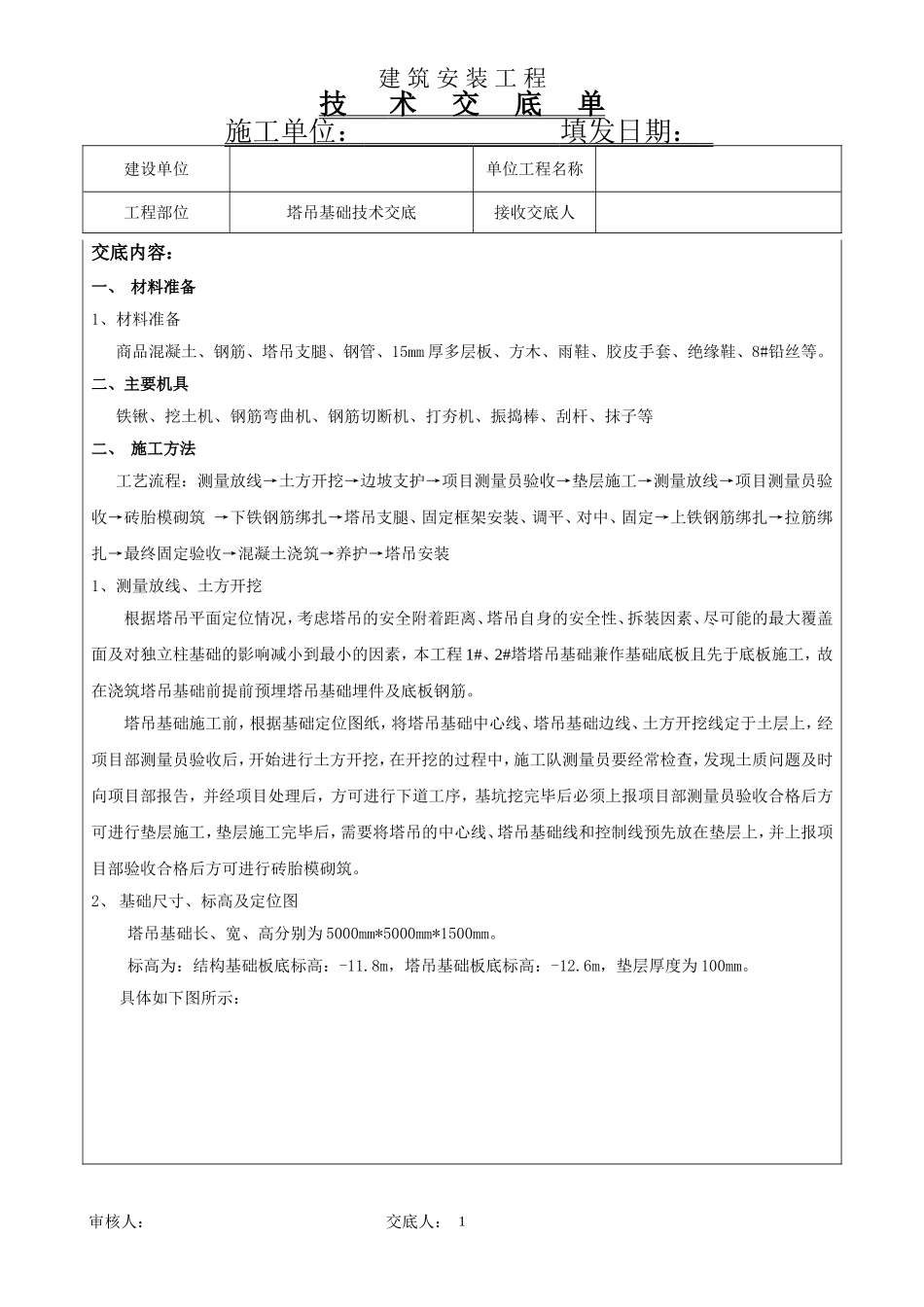

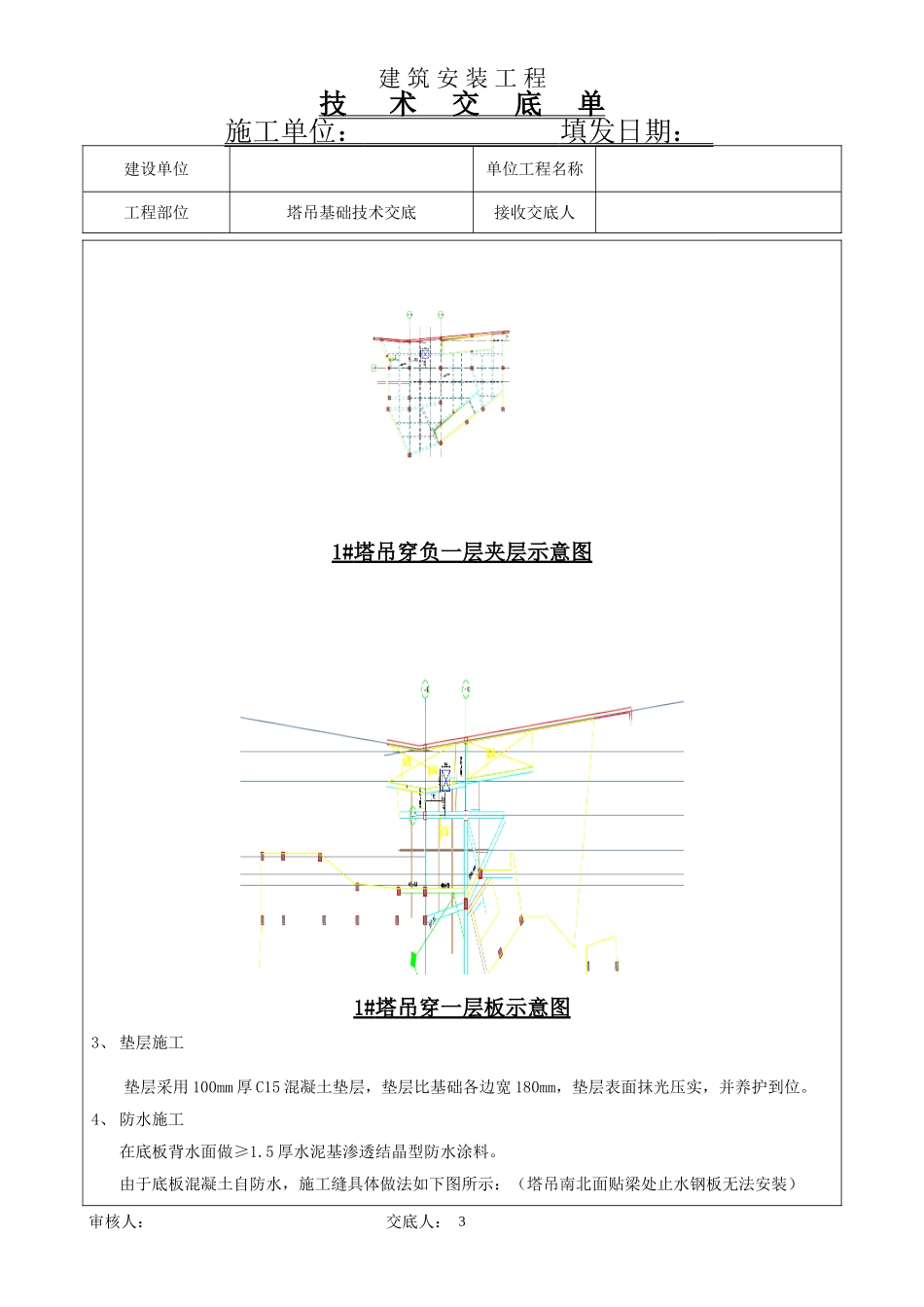

建筑安装工程技术交底单施工单位：填发日期：建设单位单位工程名称工程部位塔吊基础技术交底接收交底人交底内容：一、材料准备1、材料准备商品混凝土、钢筋、塔吊支腿、钢管、15mm厚多层板、方木、雨鞋、胶皮手套、绝缘鞋、8#铅丝等。二、主要机具铁锹、挖土机、钢筋弯曲机、钢筋切断机、打夯机、振捣棒、刮杆、抹子等二、施工方法工艺流程：测量放线→土方开挖→边坡支护→项目测量员验收→垫层施工→测量放线→项目测量员验收→砖胎模砌筑→下铁钢筋绑扎→塔吊支腿、固定框架安装、调平、对中、固定→上铁钢筋绑扎→拉筋绑扎→最终固定验收→混凝土浇筑→养护→塔吊安装1、测量放线、土方开挖根据塔吊平面定位情况，考虑塔吊的安全附着距离、塔吊自身的安全性、拆装因素、尽可能的最大覆盖面及对独立柱基础的影响减小到最小的因素，本工程1#、2#塔塔吊基础兼作基础底板且先于底板施工，故在浇筑塔吊基础前提前预埋塔吊基础埋件及底板钢筋。塔吊基础施工前，根据基础定位图纸，将塔吊基础中心线、塔吊基础边线、土方开挖线定于土层上，经项目部测量员验收后，开始进行土方开挖，在开挖的过程中，施工队测量员要经常检查，发现土质问题及时向项目部报告，并经项目处理后，方可进行下道工序，基坑挖完毕后必须上报项目部测量员验收合格后方可进行垫层施工，垫层施工完毕后，需要将塔吊的中心线、塔吊基础线和控制线预先放在垫层上，并上报项目部验收合格后方可进行砖胎模砌筑。2、基础尺寸、标高及定位图塔吊基础长、宽、高分别为5000mm*5000mm*1500mm。标高为：结构基础板底标高：-11.8m，塔吊基础板底标高：-12.6m，垫层厚度为100mm。具体如下图所示：审核人：交底人：1建筑安装工程技术交底单施工单位：填发日期：建设单位单位工程名称工程部位塔吊基础技术交底接收交底人1#塔吊穿负一层板示意图审核人：交底人：2建筑安装工程技术交底单施工单位：填发日期：建设单位单位工程名称工程部位塔吊基础技术交底接收交底人1#塔吊穿负一层夹层示意图1#塔吊穿一层板示意图3、垫层施工垫层采用100mm厚C15混凝土垫层，垫层比基础各边宽180mm，垫层表面抹光压实，并养护到位。4、防水施工在底板背水面做≥1.5厚水泥基渗透结晶型防水涂料。由于底板混凝土自防水，施工缝具体做法如下图所示：（塔吊南北面贴梁处止水钢板无法安装）审核人：交底人：3建筑安装工程技术交底单施工单位：填发日期：建设单位单位工程名称工程部位塔吊基础技术交底接收交底人5、砖胎模砌筑砖：采用240*180*90页岩多孔砖；水泥：一般用P.O32.5普通硅酸盐水泥，有出厂证明、复试报告。中砂：过5mm孔径筛子，配制M5砂浆，砂的含泥量不超过5%，并不含草根等杂物。砌墙厚度180mm,无需进行抹灰，砌筑砂浆均为1：2.5水泥砂浆。砖墙应拉通线砌筑，并应随砌随吊、靠，确保墙垂直、平整，不得砸砖修墙，几个人使用同一条通线，中间应设几个支线点，小线要拉紧，每层砖都要穿线看平，使水平灰缝均匀一致，平直通顺，砌筑时宜采用外手挂线，可以照顾砖墙两面平整。墙砌体灰缝应横平竖直、砂浆饱满。灰缝砂浆饱满度不得小于90%。竖缝不得出现透明缝、瞎缝。6、钢筋施工塔吊基础配筋图如下：L（mm）上层筋下层筋地耐力MPa混凝土m³重量T架立筋（mm）5000纵横各向24-B25纵横各向24-B250.1425817.51440绑扎要求：1垫层混凝土浇筑达到1.2MPa后，方可上人绑扎钢筋。2钢筋绑扎前应先将垫层清理干净，在垫层上弹墨线，以保证钢筋位置的准确。3绑扎钢筋前，应对所加工的钢筋的规范、几何尺寸、数量进行检验，符合要求方可使用。4钢筋表面必须清洁，带有颗粒状或片状老锈，经除锈后仍有麻点的钢筋，严禁按原规格使用。5绑扎钢筋缺扣、松扣数量不得超过绑扎扣数的5%，且不得集中。6钢筋骨架宽、高度应控制在±5mm，骨架长度应控制在±10mm以内。7、混凝土施工审核人：交底人：4建筑安装工程技术交底单施工单位：填发日期：建设单位单位工程名称工程部位塔吊基础技术交底接收交底人1混凝土强度为C35P8，砼下落高度要尽可能的低，贴近钢筋，防止砼发生离析。浇筑速度控制好，缓慢下落。混凝土浇筑面高出底板面50mm。⑵振捣棒振捣要做到“快插...
