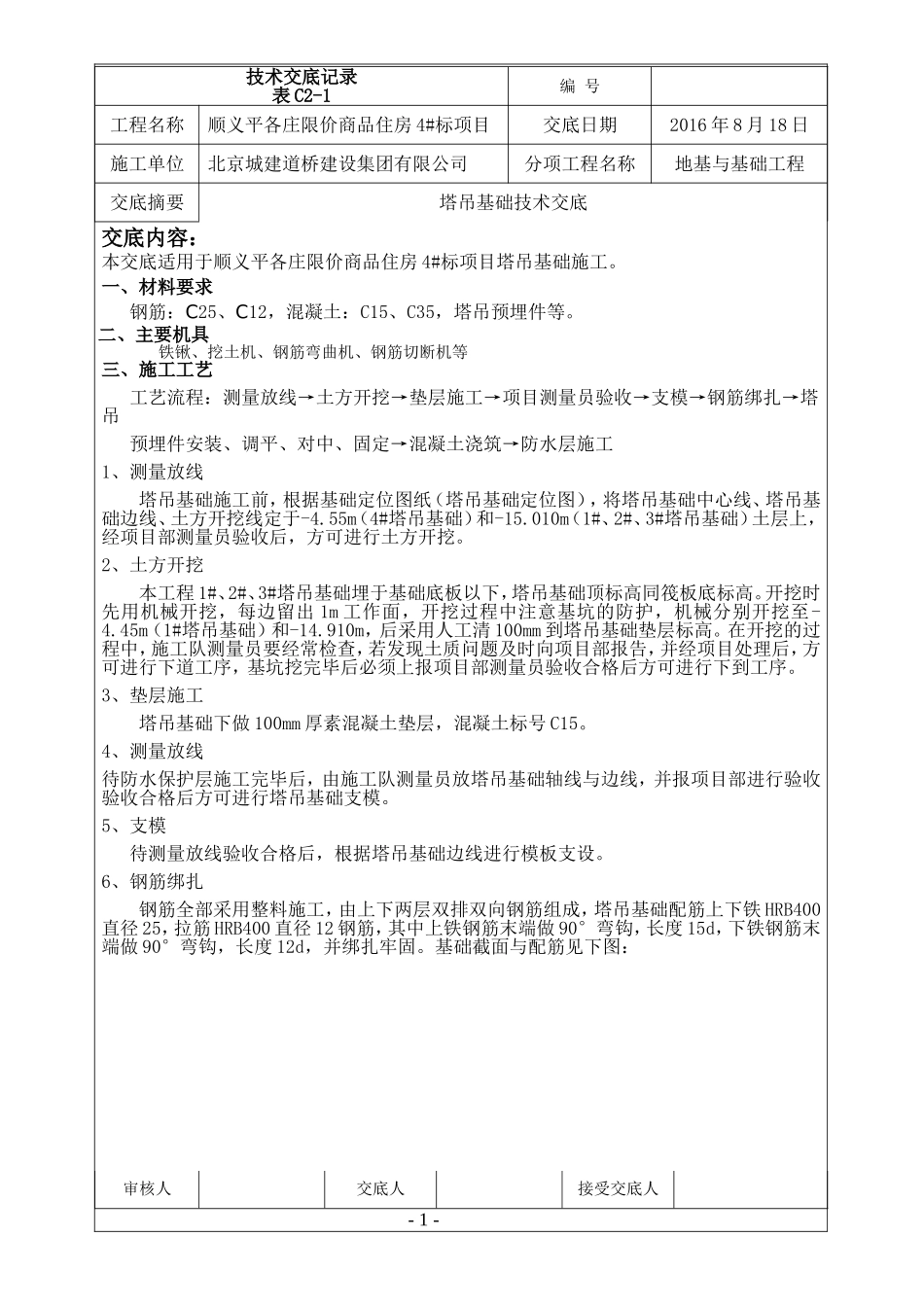

技术交底记录表C2-1编号工程名称顺义平各庄限价商品住房4#标项目交底日期2016年8月18日施工单位北京城建道桥建设集团有限公司分项工程名称地基与基础工程交底摘要塔吊基础技术交底交底内容：本交底适用于顺义平各庄限价商品住房4#标项目塔吊基础施工。一、材料要求钢筋：C25、C12，混凝土：C15、C35，塔吊预埋件等。二、主要机具铁锹、挖土机、钢筋弯曲机、钢筋切断机等三、施工工艺工艺流程：测量放线→土方开挖→垫层施工→项目测量员验收→支模→钢筋绑扎→塔吊预埋件安装、调平、对中、固定→混凝土浇筑→防水层施工1、测量放线塔吊基础施工前，根据基础定位图纸（塔吊基础定位图），将塔吊基础中心线、塔吊基础边线、土方开挖线定于-4.55m（4#塔吊基础）和-15.010m（1#、2#、3#塔吊基础）土层上，经项目部测量员验收后，方可进行土方开挖。2、土方开挖本工程1#、2#、3#塔吊基础埋于基础底板以下，塔吊基础顶标高同筏板底标高。开挖时先用机械开挖，每边留出1m工作面，开挖过程中注意基坑的防护，机械分别开挖至-4.45m（1#塔吊基础）和-14.910m，后采用人工清100mm到塔吊基础垫层标高。在开挖的过程中，施工队测量员要经常检查，若发现土质问题及时向项目部报告，并经项目处理后，方可进行下道工序，基坑挖完毕后必须上报项目部测量员验收合格后方可进行下到工序。3、垫层施工塔吊基础下做100mm厚素混凝土垫层，混凝土标号C15。4、测量放线待防水保护层施工完毕后，由施工队测量员放塔吊基础轴线与边线，并报项目部进行验收验收合格后方可进行塔吊基础支模。5、支模待测量放线验收合格后，根据塔吊基础边线进行模板支设。6、钢筋绑扎钢筋全部采用整料施工，由上下两层双排双向钢筋组成，塔吊基础配筋上下铁HRB400直径25，拉筋HRB400直径12钢筋，其中上铁钢筋末端做90°弯钩，长度15d，下铁钢筋末端做90°弯钩，长度12d，并绑扎牢固。基础截面与配筋见下图：审核人交底人接受交底人-1-技术交底记录表C2-1编号工程名称顺义平各庄限价商品住房4#标项目交底日期2016年8月18日施工单位北京城建道桥建设集团有限公司分项工程名称地基与基础工程交底摘要塔吊基础技术交底35004600150075004600塔吊基础(1#、2#、3#塔吊)二次浇注下反柱墩框架柱塔节改为混凝土800400止水环（钢板）塔吊基础配筋图（1、2、3#塔吊）-12.150m45¡ã-15.010m放坡开挖100mm厚素混凝土垫层60mm防水层和保护层审核人交底人接受交底人-2-技术交底记录表C2-1编号工程名称顺义平各庄限价商品住房4#标项目交底日期2016年8月18日施工单位北京城建道桥建设集团有限公司分项工程名称地基与基础工程交底摘要塔吊基础技术交底35004600150075004600塔吊基础(1#、2#、3#塔吊)二次浇注下反柱墩框架柱塔节改为混凝土800400止水环（钢板）14007500塔吊基础（4#塔吊）塔节100厚素混凝土垫层-3.05m100100100100100-4.55m放坡开挖塔吊基础配筋图（1、2、3#塔吊）塔吊基础配筋图（4#塔吊）-12.150m45¡ã-15.010m放坡开挖100mm厚素混凝土垫层60mm防水层和保护层在钢筋绑扎过程中，塔吊预埋件安装、调平、对中、固定严格按照下图施工，过程中测量员及时校核点位与标高。审核人交底人接受交底人-3-技术交底记录表C2-1编号工程名称顺义平各庄限价商品住房4#标项目交底日期2016年8月18日施工单位北京城建道桥建设集团有限公司分项工程名称地基与基础工程交底摘要塔吊基础技术交底防雷接地：塔体防雷采用横截面积不小于16mm²的绝缘铜电缆或横截面积30mm*3.5mm表面经电镀的金属条与接地体可靠连接，且插入件至少插入地面以下1.5m不要与建筑物基础的金属加固件连接。接地电阻不大于4Ω，并且定期进行接地审核人交底人接受交底人-4-技术交底记录表C2-1编号工程名称顺义平各庄限价商品住房4#标项目交底日期2016年8月18日施工单位北京城建道桥建设集团有限公司分项工程名称地基与基础工程交底摘要塔吊基础技术交底电阻测试。7、混凝土浇筑混凝土浇筑采用汽车泵浇筑，混凝土浇筑采用“全面分层、薄层浇筑、循序渐进、一次到顶”的方法，分层浇筑，每层浇注厚度控制在250mm，禁止多浇。一边浇一边振捣，分层振捣密实使砼得水化热尽快散失，并...
