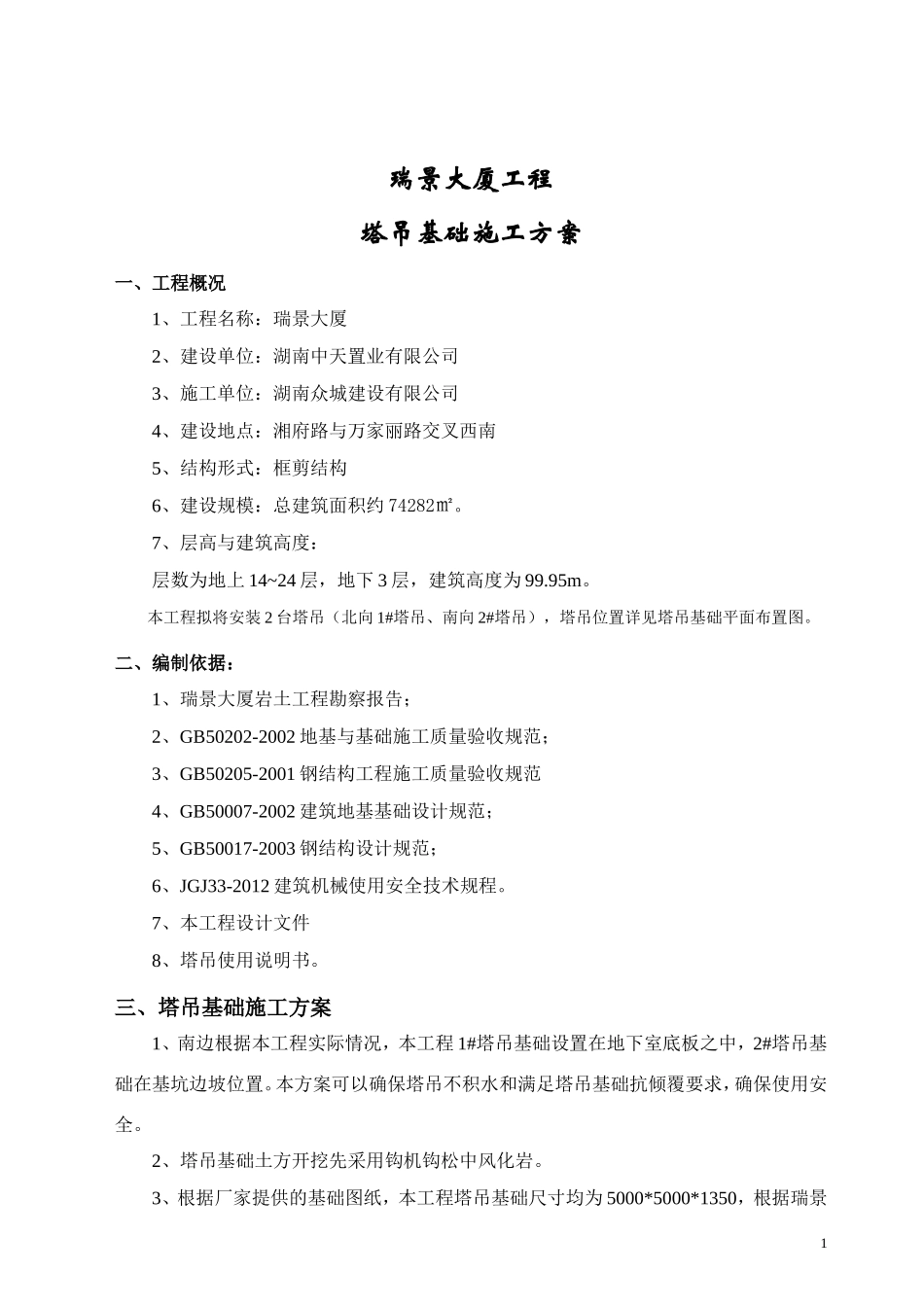

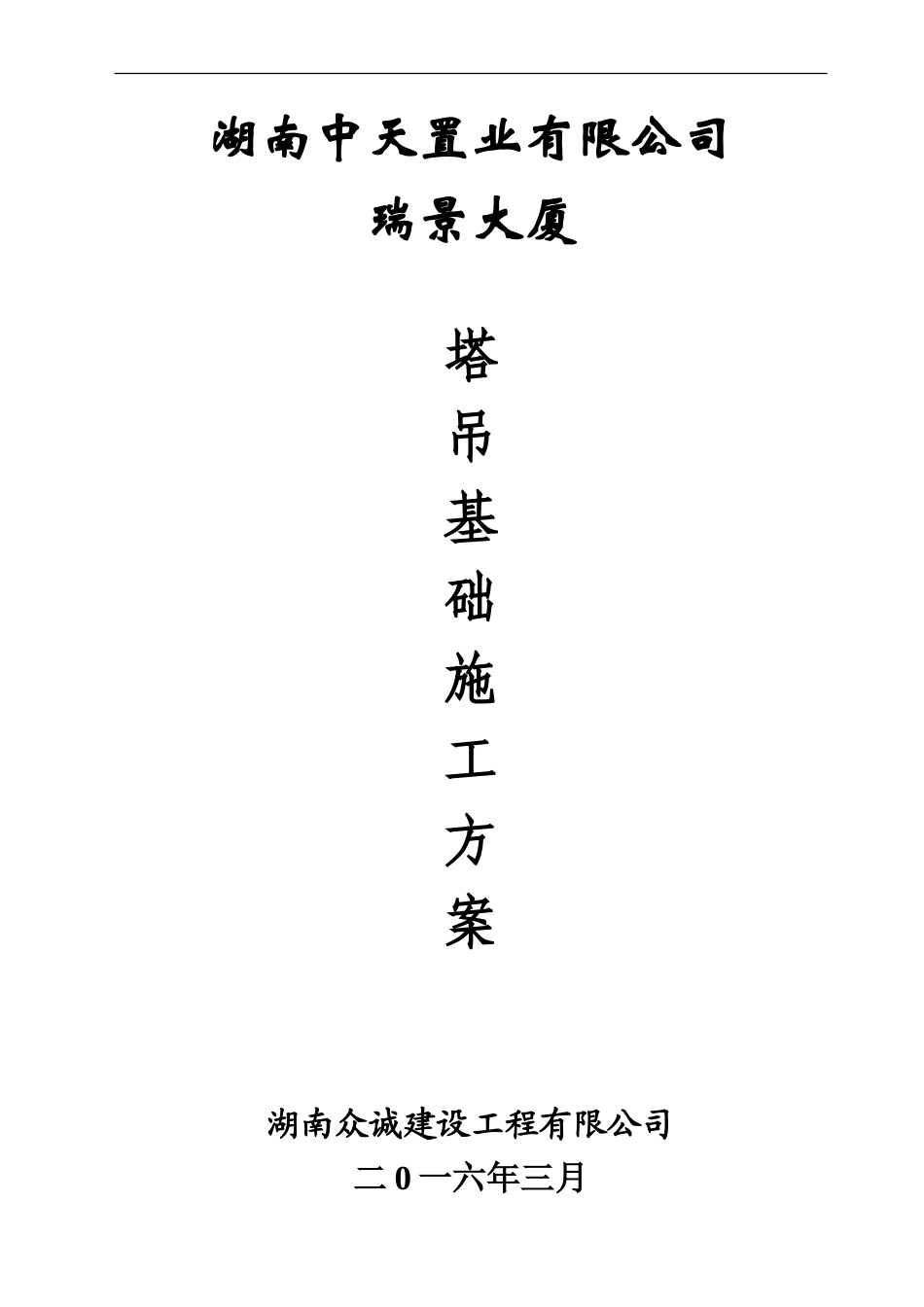

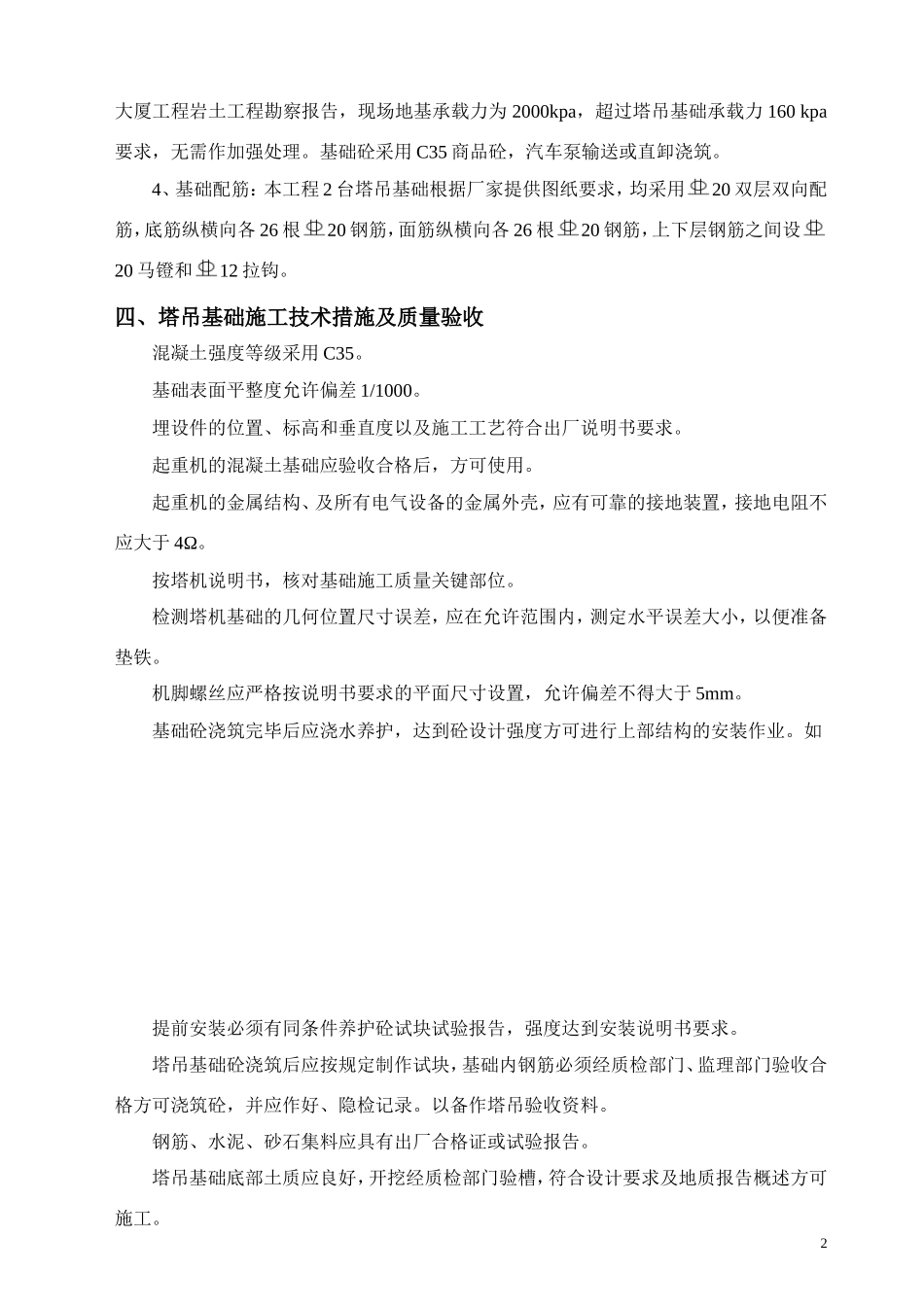

湖南中天置业有限公司瑞景大厦塔吊基础施工方案湖南众诚建设工程有限公司二0一六年三月瑞景大厦工程塔吊基础施工方案一、工程概况1、工程名称：瑞景大厦2、建设单位：湖南中天置业有限公司3、施工单位：湖南众城建设有限公司4、建设地点：湘府路与万家丽路交叉西南5、结构形式：框剪结构6、建设规模：总建筑面积约74282㎡。7、层高与建筑高度：层数为地上14~24层，地下3层，建筑高度为99.95m。本工程拟将安装2台塔吊（北向1#塔吊、南向2#塔吊），塔吊位置详见塔吊基础平面布置图。二、编制依据：1、瑞景大厦岩土工程勘察报告；2、GB50202-2002地基与基础施工质量验收规范；3、GB50205-2001钢结构工程施工质量验收规范4、GB50007-2002建筑地基基础设计规范；5、GB50017-2003钢结构设计规范；6、JGJ33-2012建筑机械使用安全技术规程。7、本工程设计文件8、塔吊使用说明书。三、塔吊基础施工方案1、南边根据本工程实际情况，本工程1#塔吊基础设置在地下室底板之中，2#塔吊基础在基坑边坡位置。本方案可以确保塔吊不积水和满足塔吊基础抗倾覆要求，确保使用安全。2、塔吊基础土方开挖先采用钩机钩松中风化岩。3、根据厂家提供的基础图纸，本工程塔吊基础尺寸均为5000*5000*1350，根据瑞景1大厦工程岩土工程勘察报告，现场地基承载力为2000kpa，超过塔吊基础承载力160kpa要求，无需作加强处理。基础砼采用C35商品砼，汽车泵输送或直卸浇筑。4、基础配筋：本工程2台塔吊基础根据厂家提供图纸要求，均采用20双层双向配筋，底筋纵横向各26根20钢筋，面筋纵横向各26根20钢筋，上下层钢筋之间设20马镫和12拉钩。四、塔吊基础施工技术措施及质量验收混凝土强度等级采用C35。基础表面平整度允许偏差1/1000。埋设件的位置、标高和垂直度以及施工工艺符合出厂说明书要求。起重机的混凝土基础应验收合格后，方可使用。起重机的金属结构、及所有电气设备的金属外壳，应有可靠的接地装置，接地电阻不应大于4Ω。按塔机说明书，核对基础施工质量关键部位。检测塔机基础的几何位置尺寸误差，应在允许范围内，测定水平误差大小，以便准备垫铁。机脚螺丝应严格按说明书要求的平面尺寸设置，允许偏差不得大于5mm。基础砼浇筑完毕后应浇水养护，达到砼设计强度方可进行上部结构的安装作业。如提前安装必须有同条件养护砼试块试验报告，强度达到安装说明书要求。塔吊基础砼浇筑后应按规定制作试块，基础内钢筋必须经质检部门、监理部门验收合格方可浇筑砼，并应作好、隐检记录。以备作塔吊验收资料。钢筋、水泥、砂石集料应具有出厂合格证或试验报告。塔吊基础底部土质应良好，开挖经质检部门验槽，符合设计要求及地质报告概述方可施工。2塔吊基础施工后，四周应排水良好，以保证基底土质承载力。塔机的避雷装置宜在基础施工时首先预埋好，塔机的避雷针可用圆钢或扁钢直接与基础底板钢筋焊接相连，焊接长度不小于10d，圆钢或扁钢净面积不得小于72㎜2。五、质量验收在塔吊基础施工过程中要按照验收规范要求进行质量验收并收集好各项资料报有关部门检查验收，验收前不得安装，确保使用安全，安装单位必须将安装人员操作证报项目部备案，项目部将资料报有关单位审核。六、安全技术措施1.塔吊拆装作业，必须按规定的程序及工法进行，必须由持有操作证的起重人员完成严禁无证操作。2.汽车吊运行及停放的场地必须坚实、平整，保证支腿牢固。3.拆装作业人员必须戴好安全帽，穿防滑鞋，戴好安全带。4.塔身垂直度偏差不大于4‰。5.拆、装及塔吊运行过程中所用吊索具必须符合安全要求，不得以小代大，不得使用报废的吊索具。6.六级以上风不允许进行顶升或降塔，五级以上风及雨雪天不允许进行拆装作业，六级以上风塔吊应停止运行。7.在塔吊顶升或降塔过程中，严禁回转、起升作业。8.在塔吊安装作业中，划出安全防护区并有明显标志，在此范围内禁止无关人员出入逗留。9.塔吊司机和信号指挥人员均须持证上岗。在塔吊运行过程中，双方使用认可的信号指挥形式，如对讲机、旗语、哨音等。10.塔吊司机在运行过程中，严格遵守“十不吊”，保证安全运行。在停止作业时，必须保证大臂、小车及吊钩停放和起吊有一定的安全距离。11...
