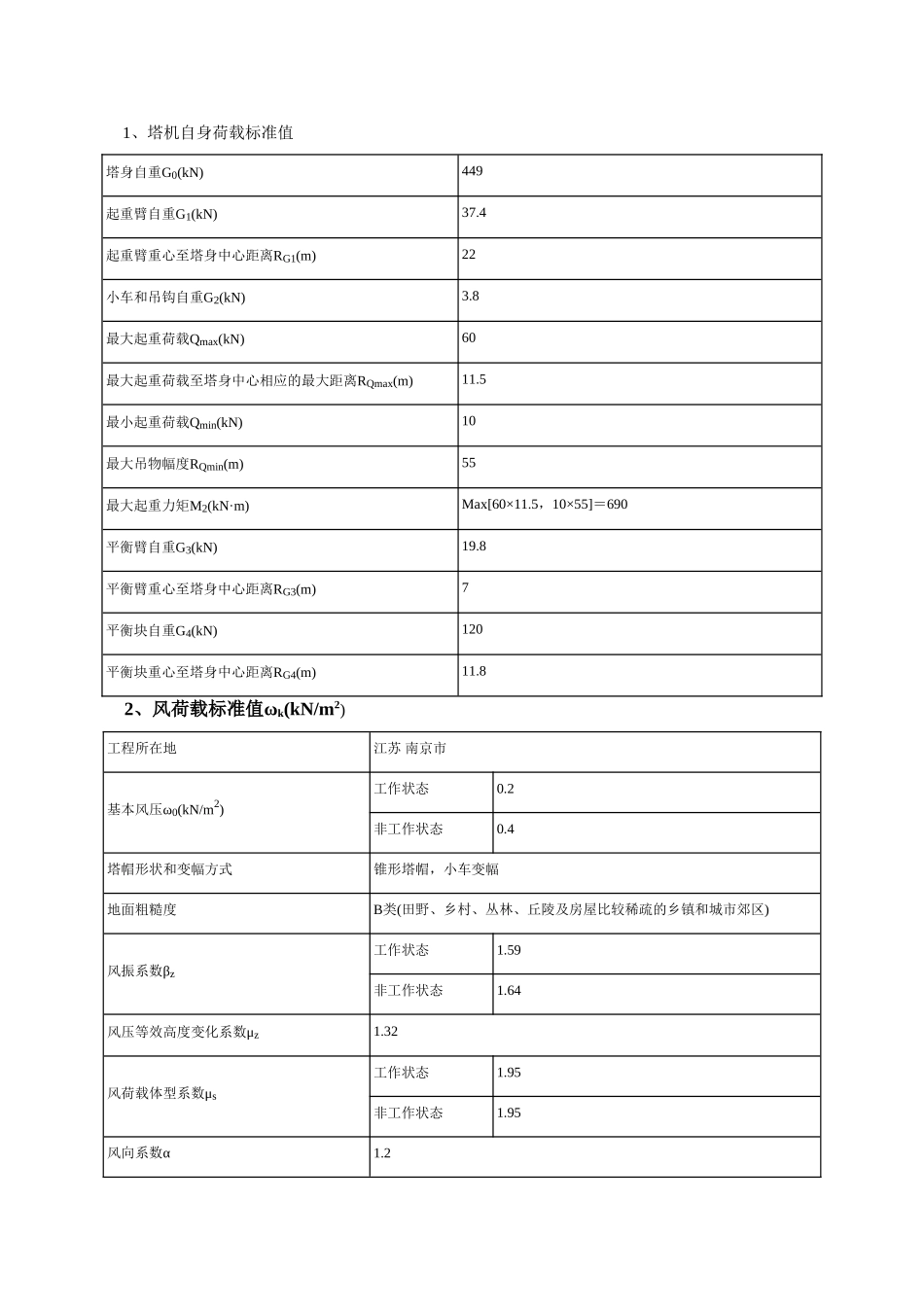

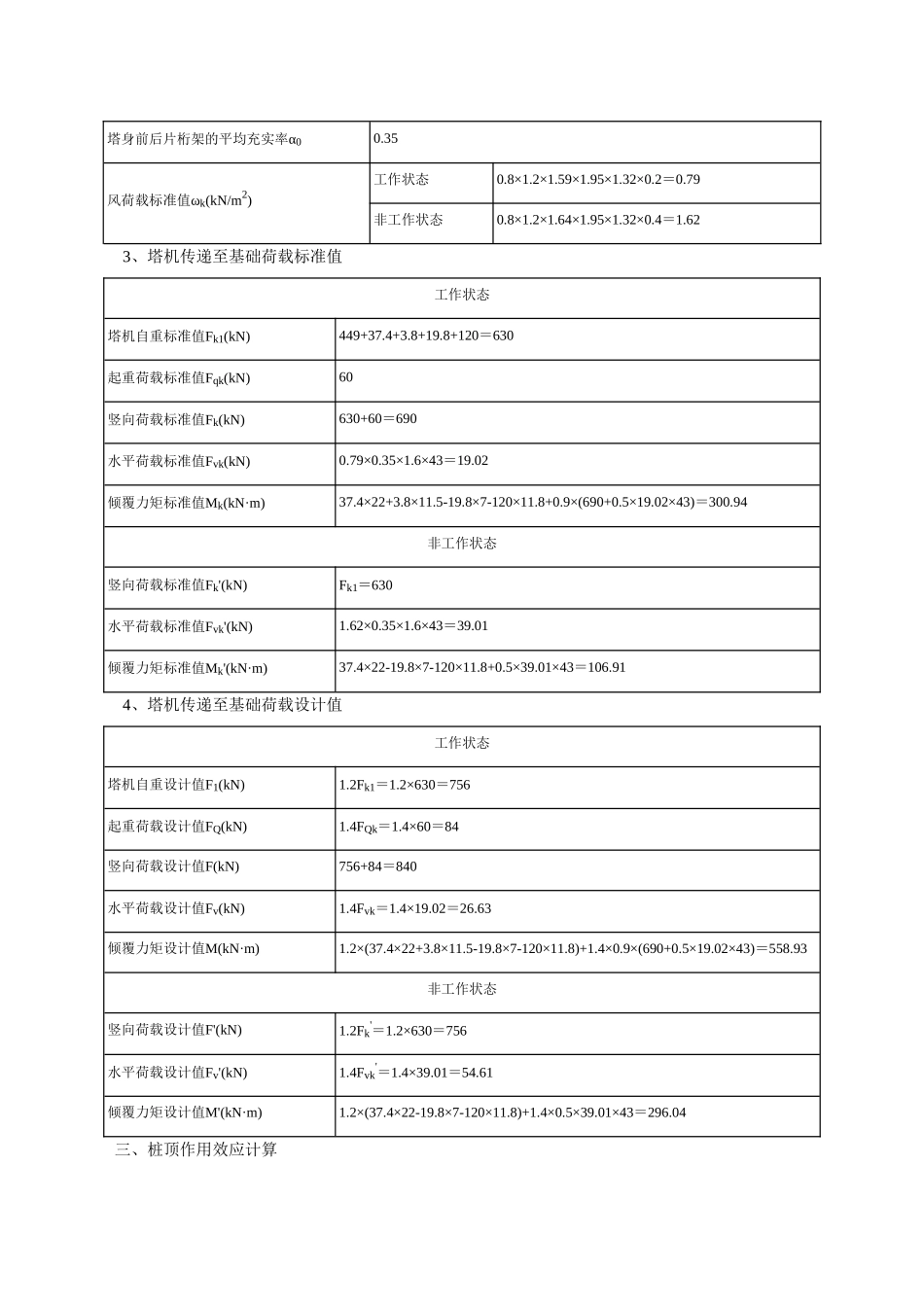

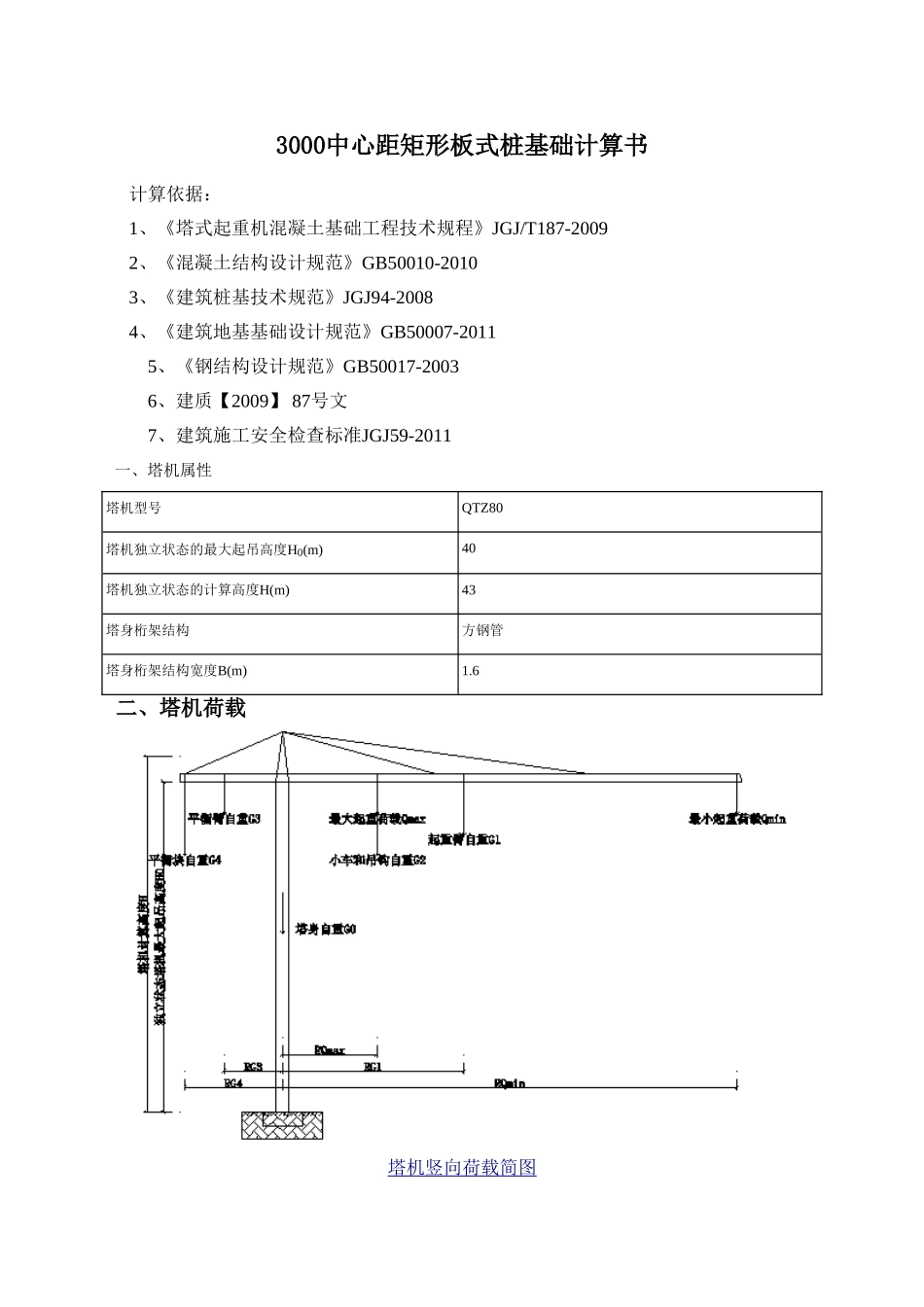

3000中心距矩形板式桩基础计算书计算依据：1、《塔式起重机混凝土基础工程技术规程》JGJ/T187-20092、《混凝土结构设计规范》GB50010-20103、《建筑桩基技术规范》JGJ94-20084、《建筑地基基础设计规范》GB50007-20115、《钢结构设计规范》GB50017-20036、建质【2009】87号文7、建筑施工安全检查标准JGJ59-2011一、塔机属性塔机型号QTZ80塔机独立状态的最大起吊高度H0(m)40塔机独立状态的计算高度H(m)43塔身桁架结构方钢管塔身桁架结构宽度B(m)1.6二、塔机荷载塔机竖向荷载简图1、塔机自身荷载标准值塔身自重G0(kN)449起重臂自重G1(kN)37.4起重臂重心至塔身中心距离RG1(m)22小车和吊钩自重G2(kN)3.8最大起重荷载Qmax(kN)60最大起重荷载至塔身中心相应的最大距离RQmax(m)11.5最小起重荷载Qmin(kN)10最大吊物幅度RQmin(m)55最大起重力矩M2(kN·m)Max[60×11.5，10×55]＝690平衡臂自重G3(kN)19.8平衡臂重心至塔身中心距离RG3(m)7平衡块自重G4(kN)120平衡块重心至塔身中心距离RG4(m)11.82、风荷载标准值ωk(kN/m2)工程所在地江苏南京市基本风压ω0(kN/m2)工作状态0.2非工作状态0.4塔帽形状和变幅方式锥形塔帽，小车变幅地面粗糙度B类(田野、乡村、丛林、丘陵及房屋比较稀疏的乡镇和城市郊区)风振系数βz工作状态1.59非工作状态1.64风压等效高度变化系数μz1.32风荷载体型系数μs工作状态1.95非工作状态1.95风向系数α1.2塔身前后片桁架的平均充实率α00.35风荷载标准值ωk(kN/m2)工作状态0.8×1.2×1.59×1.95×1.32×0.2＝0.79非工作状态0.8×1.2×1.64×1.95×1.32×0.4＝1.623、塔机传递至基础荷载标准值工作状态塔机自重标准值Fk1(kN)449+37.4+3.8+19.8+120＝630起重荷载标准值Fqk(kN)60竖向荷载标准值Fk(kN)630+60＝690水平荷载标准值Fvk(kN)0.79×0.35×1.6×43＝19.02倾覆力矩标准值Mk(kN·m)37.4×22+3.8×11.5-19.8×7-120×11.8+0.9×(690+0.5×19.02×43)＝300.94非工作状态竖向荷载标准值Fk'(kN)Fk1＝630水平荷载标准值Fvk'(kN)1.62×0.35×1.6×43＝39.01倾覆力矩标准值Mk'(kN·m)37.4×22-19.8×7-120×11.8+0.5×39.01×43＝106.914、塔机传递至基础荷载设计值工作状态塔机自重设计值F1(kN)1.2Fk1＝1.2×630＝756起重荷载设计值FQ(kN)1.4FQk＝1.4×60＝84竖向荷载设计值F(kN)756+84＝840水平荷载设计值Fv(kN)1.4Fvk＝1.4×19.02＝26.63倾覆力矩设计值M(kN·m)1.2×(37.4×22+3.8×11.5-19.8×7-120×11.8)+1.4×0.9×(690+0.5×19.02×43)＝558.93非工作状态竖向荷载设计值F'(kN)1.2Fk'＝1.2×630＝756水平荷载设计值Fv'(kN)1.4Fvk'＝1.4×39.01＝54.61倾覆力矩设计值M'(kN·m)1.2×(37.4×22-19.8×7-120×11.8)+1.4×0.5×39.01×43＝296.04三、桩顶作用效应计算承台布置桩数n4承台高度h(m)1.4承台长l(m)5承台宽b(m)5承台长向桩心距al(m)3承台宽向桩心距ab(m)3桩直径d(m)0.6承台参数承台混凝土等级C35承台混凝土自重γC(kN/m3)25承台上部覆土厚度h'(m)0承台上部覆土的重度γ'(kN/m3)19承台混凝土保护层厚度δ(mm)50配置暗梁否矩形桩式基础布置图承台及其上土的自重荷载标准值：Gk=bl(hγc+h'γ')=5×5×(1.4×25+0×19)=875kN承台及其上土的自重荷载设计值：G=1.2Gk=1.2×875=1050kN桩对角线距离：L=(ab2+al2)0.5=(32+32)0.5=4.24m1、荷载效应标准组合轴心竖向力作用下：Qk=(Fk+Gk)/n=(690+875)/4=391.25kN荷载效应标准组合偏心竖向力作用下：Qkmax=(Fk+Gk)/n+(Mk+FVkh)/L=(690+875)/4+(300.94+19.02×1.4)/4.24=468.46kNQkmin=(Fk+Gk)/n-(Mk+FVkh)/L=(690+875)/4-(300.94+19.02×1.4)/4.24=314.04kN2、荷载效应基本组合荷载效应基本组合偏心竖向力作用下：Qmax=(F+G)/n+(M+Fvh)/L=(840+1050)/4+(558.93+26.63×1.4)/4.24=613.03kNQmin=(F+G)/n-(M+Fvh)/L=(840+1050)/4-(558.93+26.63×1.4)/4.24=331.97kN四、桩承载力验算桩参数桩混凝土强度等级C30桩基成桩工艺系数ψC0.85桩混凝土自重γz(kN/m3)25桩混凝土保护层厚度б(mm)35桩入土深度lt(m)9桩配筋自定义桩身承载力设计值是桩身承载力设计值2700桩裂缝计算钢筋弹性模量Es(N/mm2)200000法向预应力等于零时钢筋的合...
