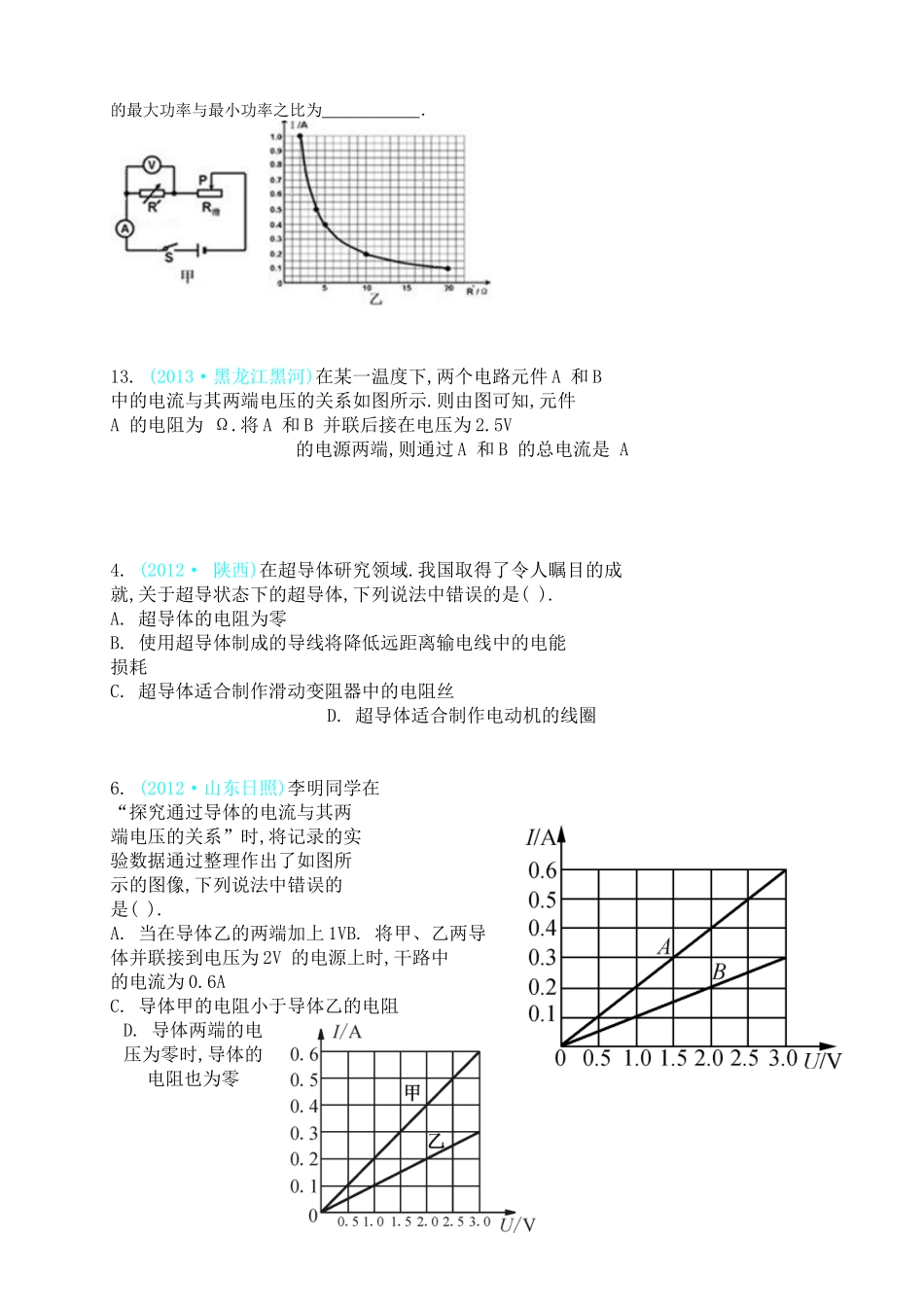

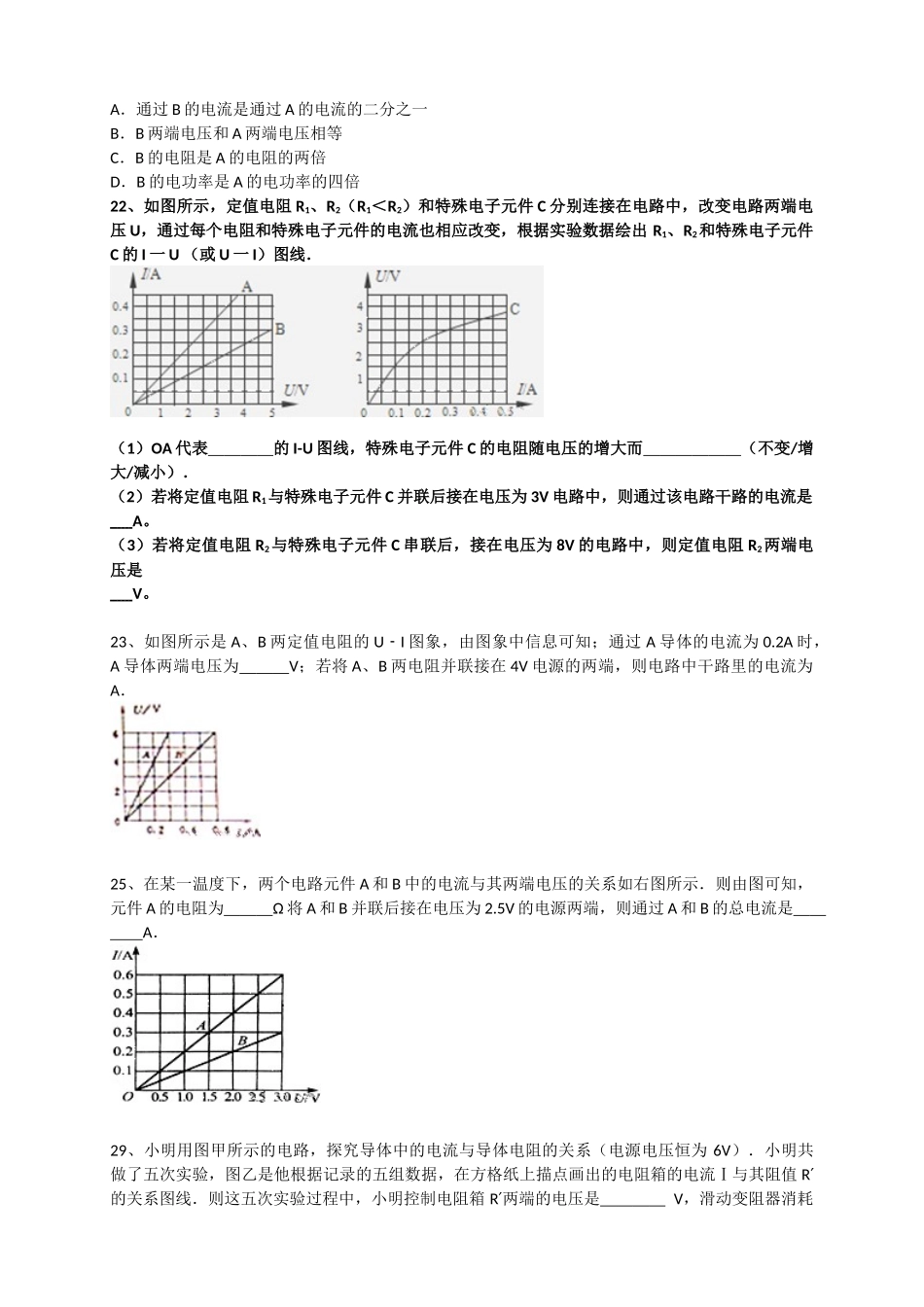

图像信息试题一、13、（2013福建福州，20，2分）甲和乙两灯的额定电压均为6V，图是甲、乙两灯的电流随其两端电压变化的曲线。现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，并保证电路安全，电路的工作电流应为_________A,电源电压最大为________V。2．（2012湖北武汉，19，3分）图是甲、乙两个电阻的电流I，与电压U的关系图象，将它们并联接入电路。下列说法正确的是()A．通过甲的电流大于通过乙的电流B．通过甲的电流小于通过乙的电流C．甲、乙并联的总电阻随它们两端电压的升高而减小D．甲、己并联的总电阻随它们两端电压的升高而增大10.（2012广东，14，3分）有一种亮度可以调节的小台灯，其电路如图甲。电源电压为24V，灯泡L的额定电压为24V，通过灯泡L的电流跟其两端电压的关系如图乙。当灯泡正常发光时，灯丝的电阻为_________Ω。调节滑动变阻器R，使灯泡的实际功率为3.6W时，灯泡两端的电压是____V，滑动变阻器R连人电路的阻值是_________Ω。11.（2012陕西，28，3分）图甲的电路中，电源电压恒为12V，滑动变阻器的铭牌上标有“100Ω0.5A”字样，图乙为R1的I-U图象，R1的阻值为______Ω。当电路中电流为0.2A时，滑动变阻器R2接入电路的阻值为_________Ω。为了不损坏滑动变阻器，R2接入电路的阻值应不小于_______Ω。6、如图所示是两定阻电阻A和B的电流与电压关系图象，如果将两电阻A和B串联后接在3V电源两端．下列结论正确的是（）A．通过B的电流是通过A的电流的二分之一B．B两端电压和A两端电压相等C．B的电阻是A的电阻的两倍D．B的电功率是A的电功率的四倍22、如图所示，定值电阻R1、R2（R1＜R2）和特殊电子元件C分别连接在电路中，改变电路两端电压U，通过每个电阻和特殊电子元件的电流也相应改变，根据实验数据绘出R1、R2和特殊电子元件C的I一U（或U一I）图线．（1）OA代表的I-U图线，特殊电子元件C的电阻随电压的增大而（不变/增大/减小）．（2）若将定值电阻R1与特殊电子元件C并联后接在电压为3V电路中，则通过该电路干路的电流是A。（3）若将定值电阻R2与特殊电子元件C串联后，接在电压为8V的电路中，则定值电阻R2两端电压是V。23、如图所示是A、B两定值电阻的UI﹣图象，由图象中信息可知；通过A导体的电流为0.2A时，A导体两端电压为V；若将A、B两电阻并联接在4V电源的两端，则电路中干路里的电流为A．25、在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如右图所示．则由图可知，元件A的电阻为Ω将A和B并联后接在电压为2.5V的电源两端，则通过A和B的总电流是A．29、小明用图甲所示的电路，探究导体中的电流与导体电阻的关系（电源电压恒为6V）．小明共做了五次实验，图乙是他根据记录的五组数据，在方格纸上描点画出的电阻箱的电流Ⅰ与其阻值R′的关系图线．则这五次实验过程中，小明控制电阻箱R′两端的电压是V，滑动变阻器消耗的最大功率与最小功率之比为．13.(2013·黑龙江黑河)在某一温度下,两个电路元件A和B中的电流与其两端电压的关系如图所示.则由图可知,元件A的电阻为Ω.将A和B并联后接在电压为2.5V的电源两端,则通过A和B的总电流是A4.(2012·陕西)在超导体研究领域.我国取得了令人瞩目的成就,关于超导状态下的超导体,下列说法中错误的是().A.超导体的电阻为零B.使用超导体制成的导线将降低远距离输电线中的电能损耗C.超导体适合制作滑动变阻器中的电阻丝D.超导体适合制作电动机的线圈6.(2012·山东日照)李明同学在“探究通过导体的电流与其两端电压的关系”时,将记录的实验数据通过整理作出了如图所示的图像,下列说法中错误的是().A.当在导体乙的两端加上1VB.将甲、乙两导体并联接到电压为2V的电源上时,干路中的电流为0.6AC.导体甲的电阻小于导体乙的电阻D.导体两端的电压为零时,导体的电阻也为零8.(2012·湖北武汉)如下图是甲、乙两个电阻的电流I与电压U的关系图像,将它们并连接入电路,下列说法正确的是().A.通过甲的电流大于通过乙的电流B.通过甲的电流小于通过乙的电流C.甲、乙并联的总电阻随它们两端电压的升高而减小D.甲、乙并联的总电阻随它们两端电压的升高而增大9.(2011·重庆)某导体中的电流与它两端电压的关系如图所...
