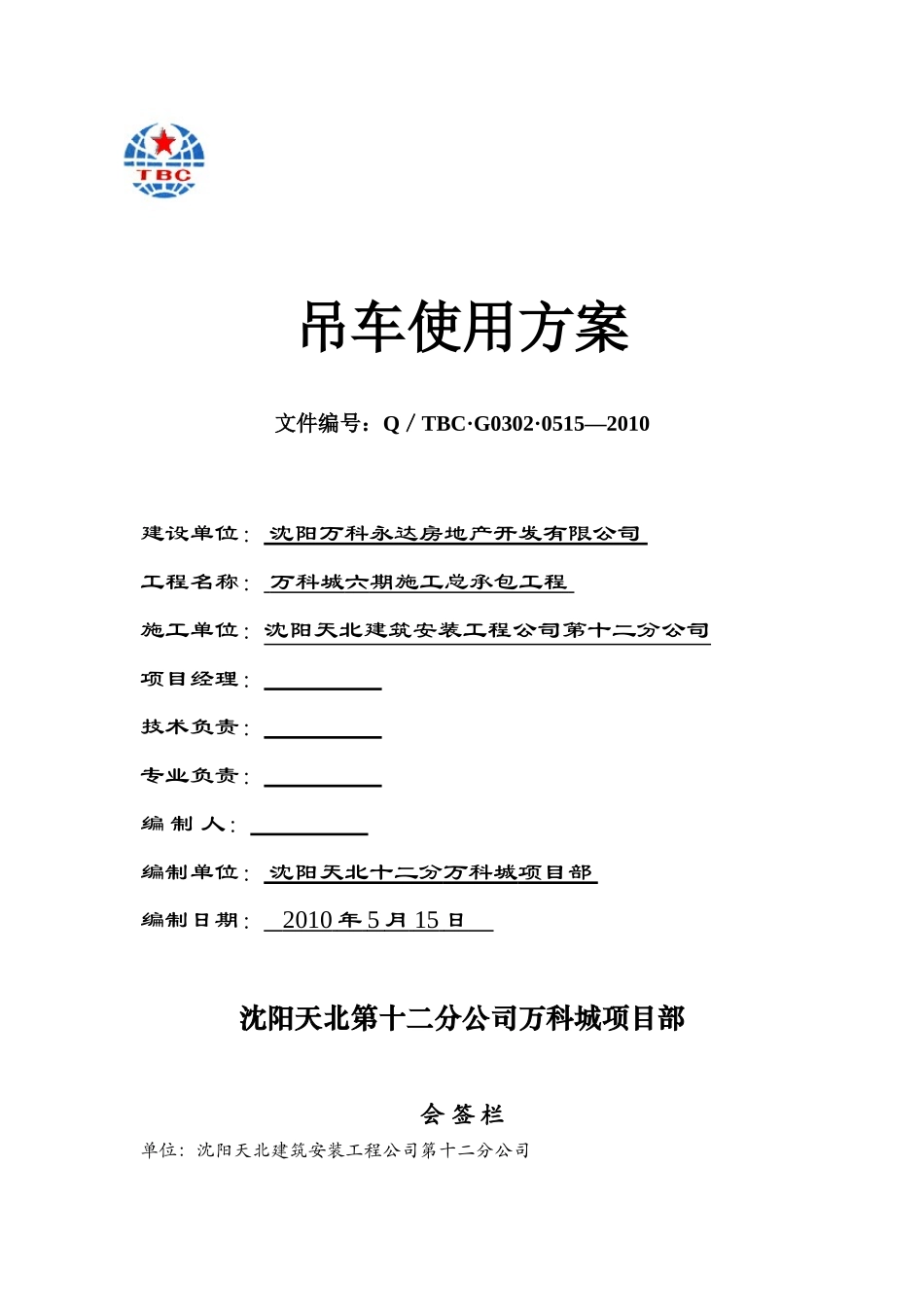

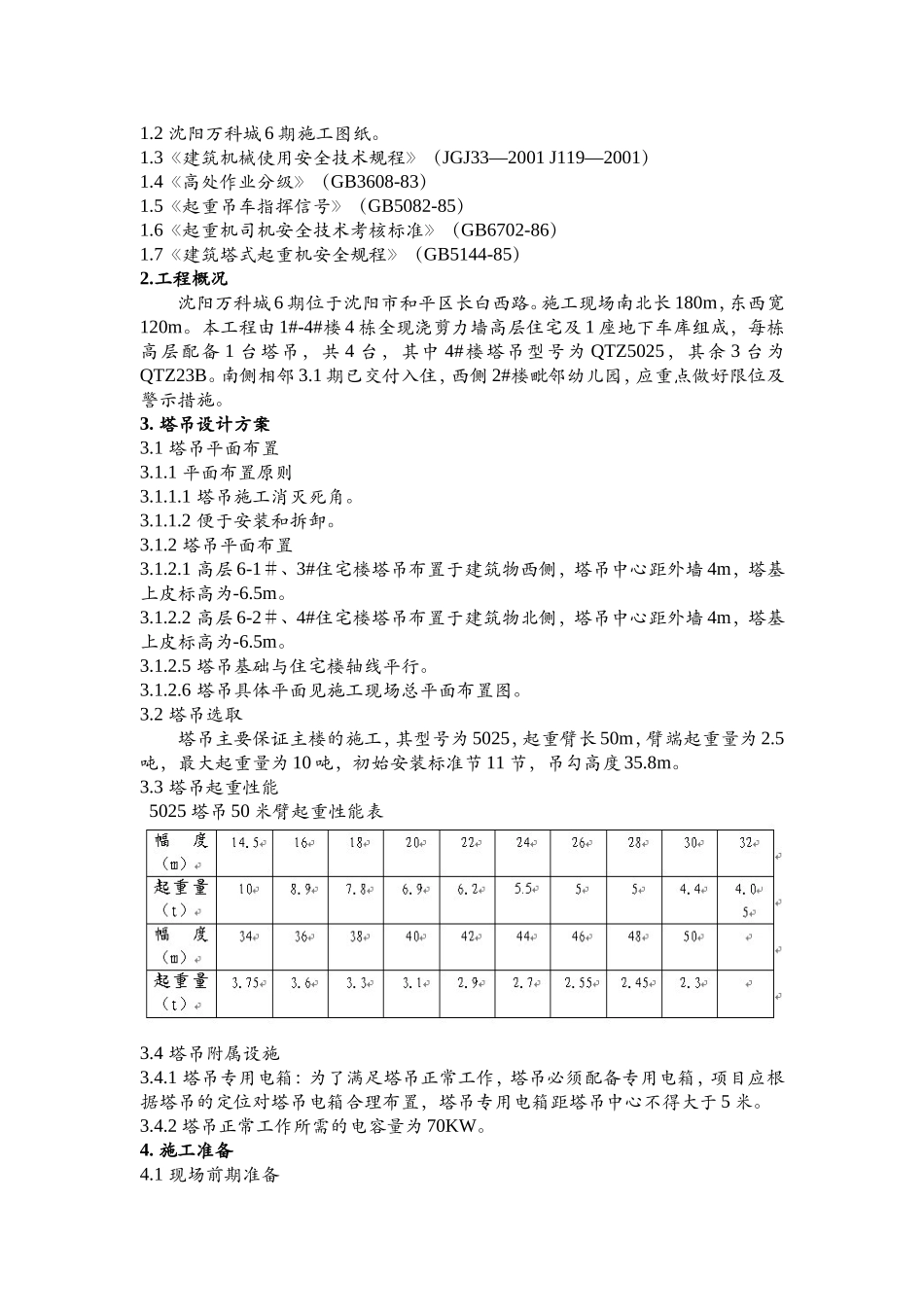

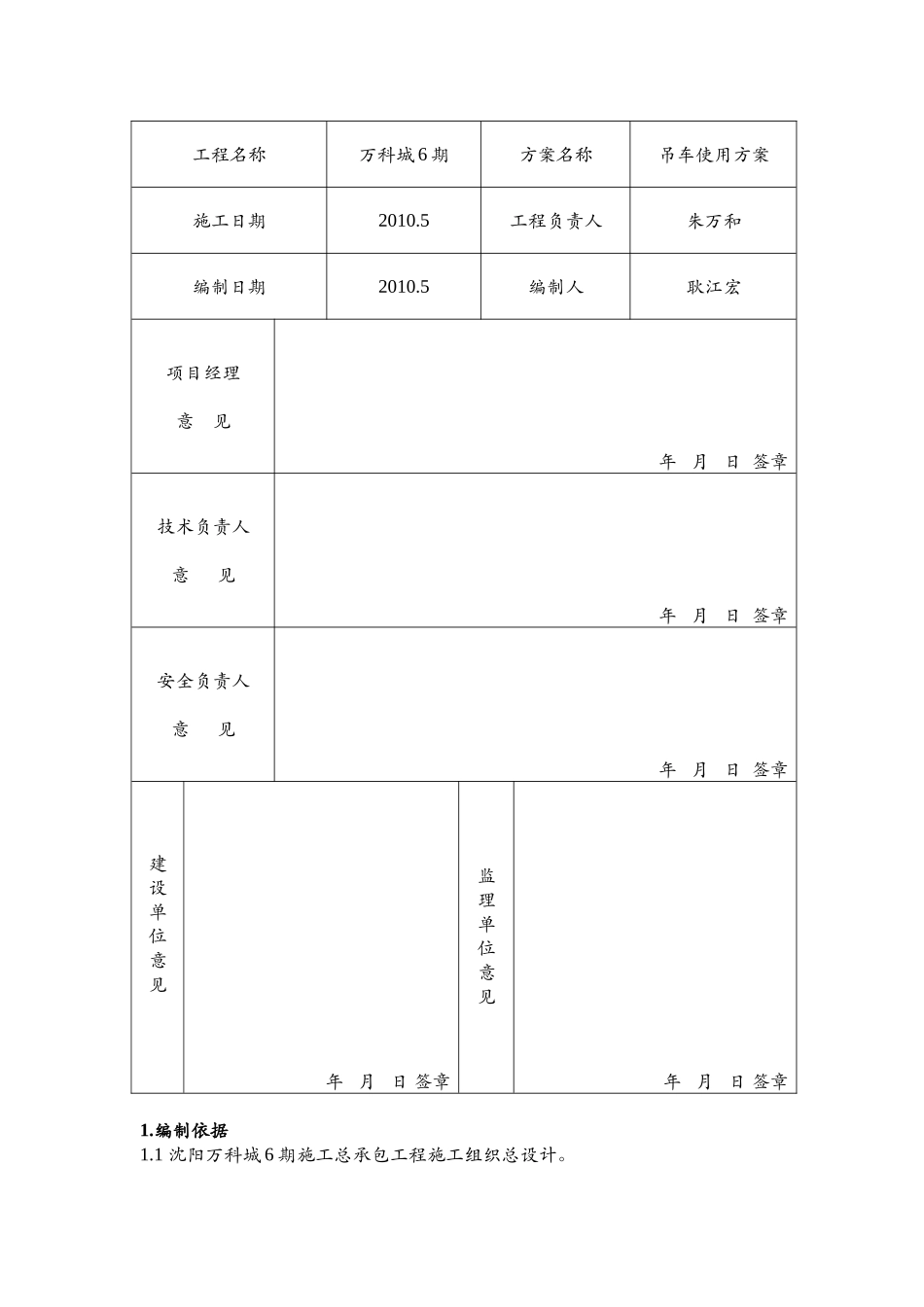

吊车使用方案文件编号：Q／TBC·G0302·0515—2010建设单位：沈阳万科永达房地产开发有限公司工程名称：万科城六期施工总承包工程施工单位：沈阳天北建筑安装工程公司第十二分公司项目经理：技术负责：专业负责：编制人：编制单位：沈阳天北十二分万科城项目部编制日期：2010年5月15日沈阳天北第十二分公司万科城项目部会签栏单位：沈阳天北建筑安装工程公司第十二分公司工程名称万科城6期方案名称吊车使用方案施工日期2010.5工程负责人朱万和编制日期2010.5编制人耿江宏项目经理意见年月日签章技术负责人意见年月日签章安全负责人意见年月日签章建设单位意见年月日签章监理单位意见年月日签章1.编制依据1.1沈阳万科城6期施工总承包工程施工组织总设计。1.2沈阳万科城6期施工图纸。1.3《建筑机械使用安全技术规程》（JGJ33—2001J119—2001）1.4《高处作业分级》（GB3608-83）1.5《起重吊车指挥信号》（GB5082-85）1.6《起重机司机安全技术考核标准》（GB6702-86）1.7《建筑塔式起重机安全规程》（GB5144-85）2.工程概况沈阳万科城6期位于沈阳市和平区长白西路。施工现场南北长180m，东西宽120m。本工程由1#-4#楼4栋全现浇剪力墙高层住宅及1座地下车库组成，每栋高层配备1台塔吊，共4台，其中4#楼塔吊型号为QTZ5025，其余3台为QTZ23B。南侧相邻3.1期已交付入住，西侧2#楼毗邻幼儿园，应重点做好限位及警示措施。3.塔吊设计方案3.1塔吊平面布置3.1.1平面布置原则3.1.1.1塔吊施工消灭死角。3.1.1.2便于安装和拆卸。3.1.2塔吊平面布置3.1.2.1高层6-1＃、3#住宅楼塔吊布置于建筑物西侧，塔吊中心距外墙4m，塔基上皮标高为-6.5m。3.1.2.2高层6-2＃、4#住宅楼塔吊布置于建筑物北侧，塔吊中心距外墙4m，塔基上皮标高为-6.5m。3.1.2.5塔吊基础与住宅楼轴线平行。3.1.2.6塔吊具体平面见施工现场总平面布置图。3.2塔吊选取塔吊主要保证主楼的施工，其型号为5025，起重臂长50m，臂端起重量为2.5吨，最大起重量为10吨，初始安装标准节11节，吊勾高度35.8m。3.3塔吊起重性能5025塔吊50米臂起重性能表3.4塔吊附属设施3.4.1塔吊专用电箱：为了满足塔吊正常工作，塔吊必须配备专用电箱，项目应根据塔吊的定位对塔吊电箱合理布置，塔吊专用电箱距塔吊中心不得大于5米。3.4.2塔吊正常工作所需的电容量为70KW。4.施工准备4.1现场前期准备4.1.1提供场地，便于塔吊部件的摆放和汽车吊的入场选位。4.1.2塔吊基底承载力按本工程地质勘查报告中相关数据。4.1.3依据有关数据对塔吊基础进行设计和验算，制作塔吊基础。4.1.4在塔吊安装当日，满足安装提出的现场施工条件并派专人负责联系。4.2塔吊专业公司前期准备4.2.1准备两台合格塔吊。4.2.2安装起重臂和平横臂时常用的牵引麻棕绳。4.2.3旋紧螺栓的电动扳手以及其它扳手和装拆销轴的榔头。4.2.4运输塔吊部件所必须的车辆。4.2.5所有入场安装人员必须持证上岗。4.2.6必须按照项目经理部统一要求，对设备进行CI准备。5.施工方案5.1塔吊基坑底部已进入砾砂层，已进入要求的持力层，地基承载力符合要求。5.1.2制作塔吊基础素砼垫层，素砼垫层强度等级为C10，垫层要求平整，水平度控制在0.2%，素砼垫层强度达到30%时，方可进行塔吊基础施工。5.1.3在垫层上标记7×7米的正方形，此正方形必须与素砼垫层中心重合。5.1.4绑扎基础钢筋，此工序施工质量管理部门必须做好过程控制、施工记录及质量验收。5.1.5浇筑C30砼，并振捣密实，并做好塔吊基础的养护，做好砼强度报告。5.1.6当砼强度达到设计强度的70%时，经质量、安全部门验收合格后方能安装塔吊。5.2技术资料准备5.2.1地基勘查报告5.2.2地基承载力报告5.2.3塔吊基础施工记录5.3塔吊安装5.3.1.1设备选用：选用50吨汽车吊作为起重设备。5.3.1.2安装程序5.3.1.2.1塔吊安装过度节和3节标准节。注意塔机的顶升方向，塔吊顶升方朝东。5.3.1.2.2安装顶升套架，包括走道平台、扁担梁、油缸。5.3.1.2.3安装回转装置（4.4吨）。先在地面上安装好引进大梁，然后吊装。5.3.1.2.4安装平衡臂，塔吊整体吊装。5.3.1.2.5安装司机室、塔顶总成（4.261吨）。5.3.1.2.6连接塔机用电线路，并缓慢回转平衡臂。5.3.1.2.7安装起重臂总成...
