电流、电压和电阻的关系定稿VIP免费

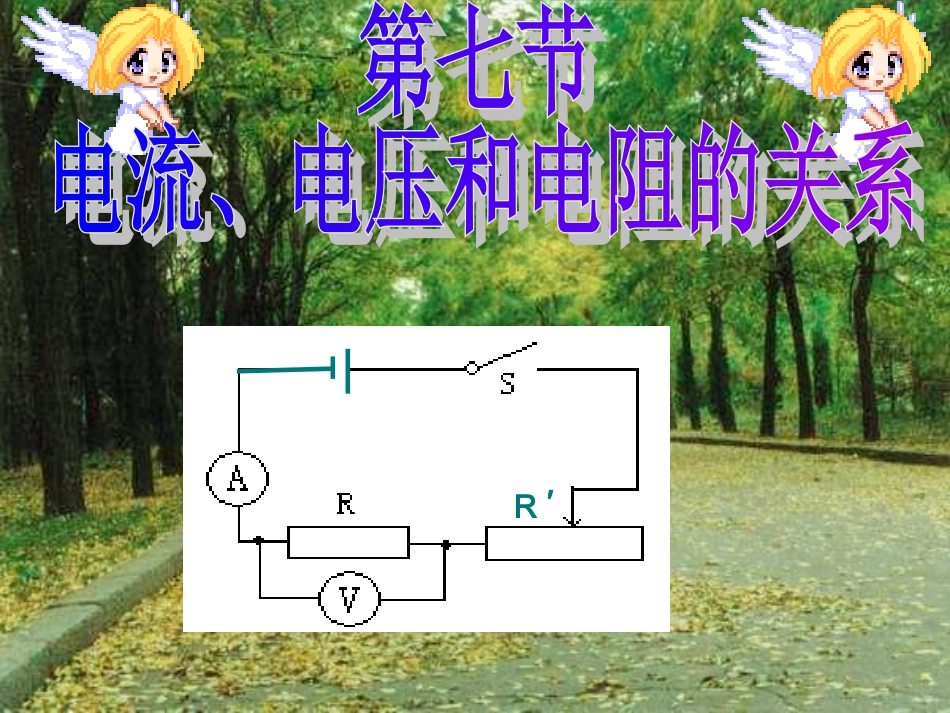

电流、电压和电阻的关系定稿_第1页
1/39

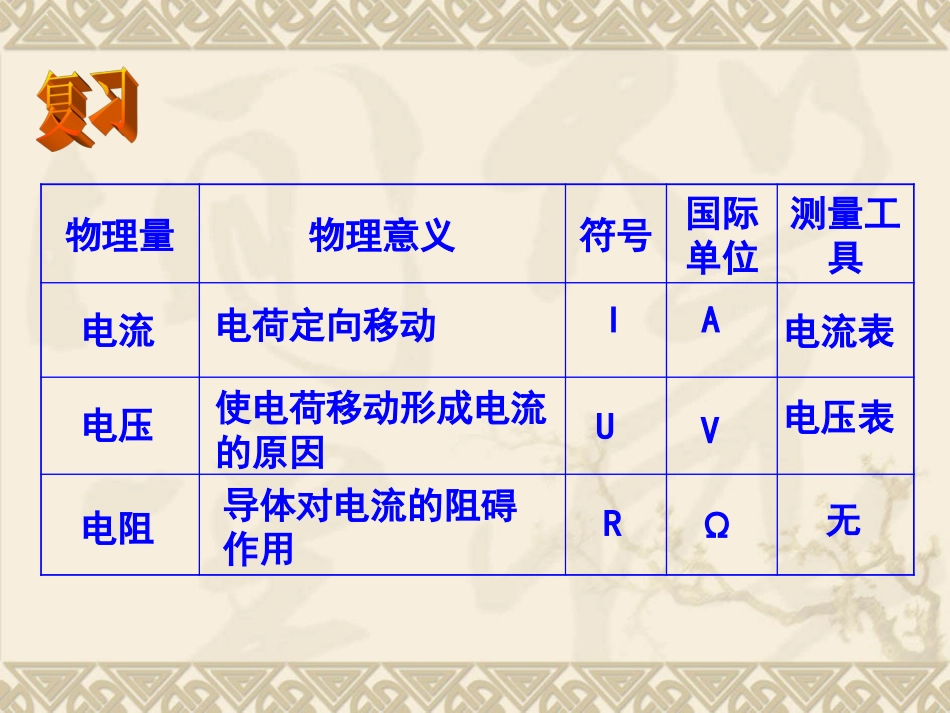

电流、电压和电阻的关系定稿_第2页
2/39

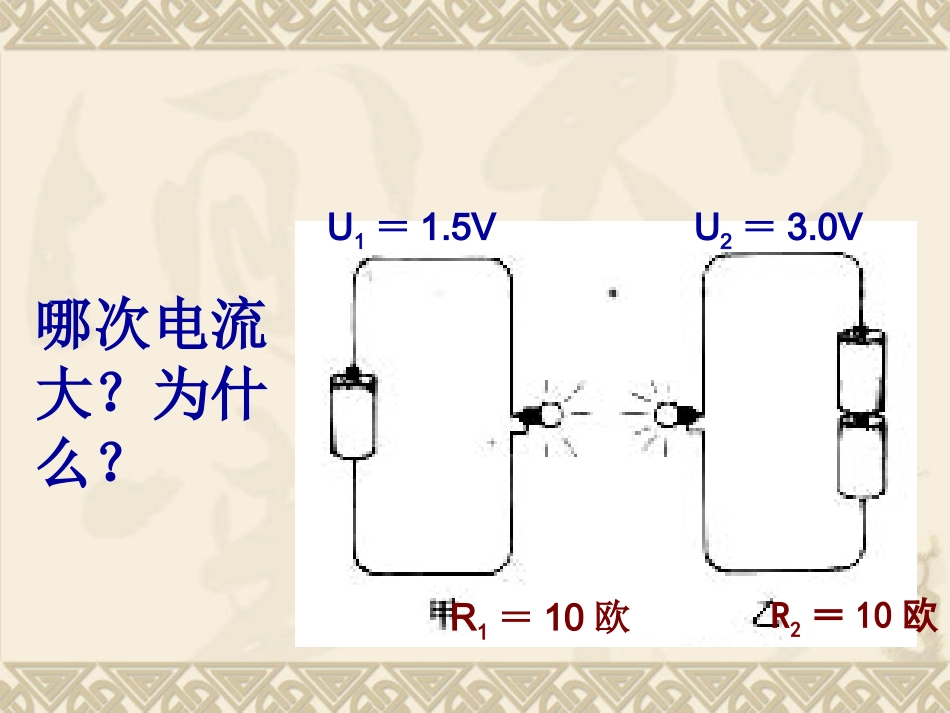

电流、电压和电阻的关系定稿_第3页
3/39
R′物理量物理意义符号国际单位测量工具电流电荷定向移动IA电流表电压使电荷移动形成电流的原因UV电压表电阻导体对电流的阻碍作用RΩ无哪次电流大?为什么?R1=10欧R2=10欧U1=1.5VU2=3.0V甲L1L2哪次电流大?为什么?R1=5欧U2=3.0VU1=3.0VR2=10欧电压越大,对电流的推动作用也越大;电阻越大,对电路中的电流的阻碍也越大。那么它们三者之间有怎样的关系呢?当电路中的电阻一定时,电压越大,电流__。当电路中的电压一定时,电阻越大,电流__。越大越小1、同一导灯泡两端的电压越高,电流__,亮度__。同一电路中灯泡电阻越大,电流___,亮度___。2、电压由__提供,__决定了电路中提供的电压;电阻表示________,是导体本身的一种性质,其大小由___、___、___3、由上1题可猜想,电路中的电流可能与__、___有关。若研究电流与第一个因素关系时应控制__不变;若研究电流与第二个因素关系时,就控制__不变。此方法叫_____4、画出研究电阻上的电流与上题中两个因素关系的两幅电路图,写出对应实验步骤。越大越亮越小越暗电源电源导体对电流的阻碍作用导体材料长度横截面积电压电阻电阻电压控制变量法实验探究探究电流、电压、电阻三个物理量之间的关系。条件控制:a、保持__不变,改变__,研究电流与电压之间的关系。b、保持__不变,改变__,研究电流与电阻之间的关系。电阻电压电压电阻如何设计电路图呢?电路图电路图电路图这个实验用到的器材:__________、___________、____________、_______、___________、___________等。电源电阻R滑动变阻器R'开关S电压表电流表导线若干实验一.电阻不变时,电流与电压的关系表格中的数据由实验时实际的填写。这个实验用到的器材:__________、___________、____________、_______、___________、___________等。电源电阻R滑动变阻器R'开关S电压表电流表电路图实物图实验一.电阻不变时,电流与电压的关系实验次序电阻R=_Ω电压/伏电流/安(1)1(2)2(3)3保持电阻不变时,电流跟电压成___关系。结论1:5正比表格中的数据由实验时实际的填写。改变导体(电阻R)两端的电压。这个实验中滑动变阻器的作用是:U/VI/AO0.40.60.81.032140.2····保持电阻不变时,电流跟电压成___关系。正比实验一.电阻不变时,电流与电压的关系实验次序电阻R=_Ω电压/伏电流/安(1)0.8(2)1.6(3)2.4保持电阻不变时,电流跟电压成___关系。结论1:8正比表格中的数据由实验时实际的填写。U/VI/AO0.20.30.40.52·41·60·83·20.1····保持电阻不变时,电流跟电压成___关系。正比实验二.电压不变时,电流与电阻的关系实验次序电压U=__V电阻/Ω电流/安(1)2(2)4(3)2.4结论2:保持电压不变时,电流跟电阻成__关系。反比保持导体(电阻R)两端的电压不变。这个实验中滑动变阻器的作用是:保持电阻不变时,电流跟电压成正比关系。结论1:结论2:保持电压不变时,电流跟电阻成反比关系。1:电阻上的电流与两端电压成正比,与导体电阻成反比。2:在研究电阻上的电流与两端电压关系实验中,滑动变阻器的作用是:改变导体两端电压,电阻不变,观察电流变化。3、在研究电阻上的电流与导体电阻关系实验中,滑动变阻器作用是:保持导体两端电压不变,改变电阻,观察电流变化。。4、研究电阻上的电流与电压、电阻关系的电路图及过程R′课堂练习1.一段导体两端电压6V,电流为0.3A;若电压变为12V,电流为____;若电压为24V,则电流为_____。此时导体电阻_____(变大、变小或不变)2、某稳定电源只接一灯泡,当电阻为10Ω时,电流为1A,当换成电阻为20Ω灯时,电流为___;若换成电阻为5Ω的灯泡时,电流为____。在更换灯泡时,此电源电压______(变大、变小或不变)。0.6A1.2A不变0.5A2A不变电阻(欧)电压(伏)电流(安)5Ω10.231表二:电阻(欧)电流(安)电压(伏)56V0.6150.4分析表一所得到的数据可得结论:_________。分析表二所得到的数据可得结论:__________。3、某同学做“研究电流和电压、电阻的关系”的实验,实验中得到了如下的两组数据,请补充其他数据:表一:0....
