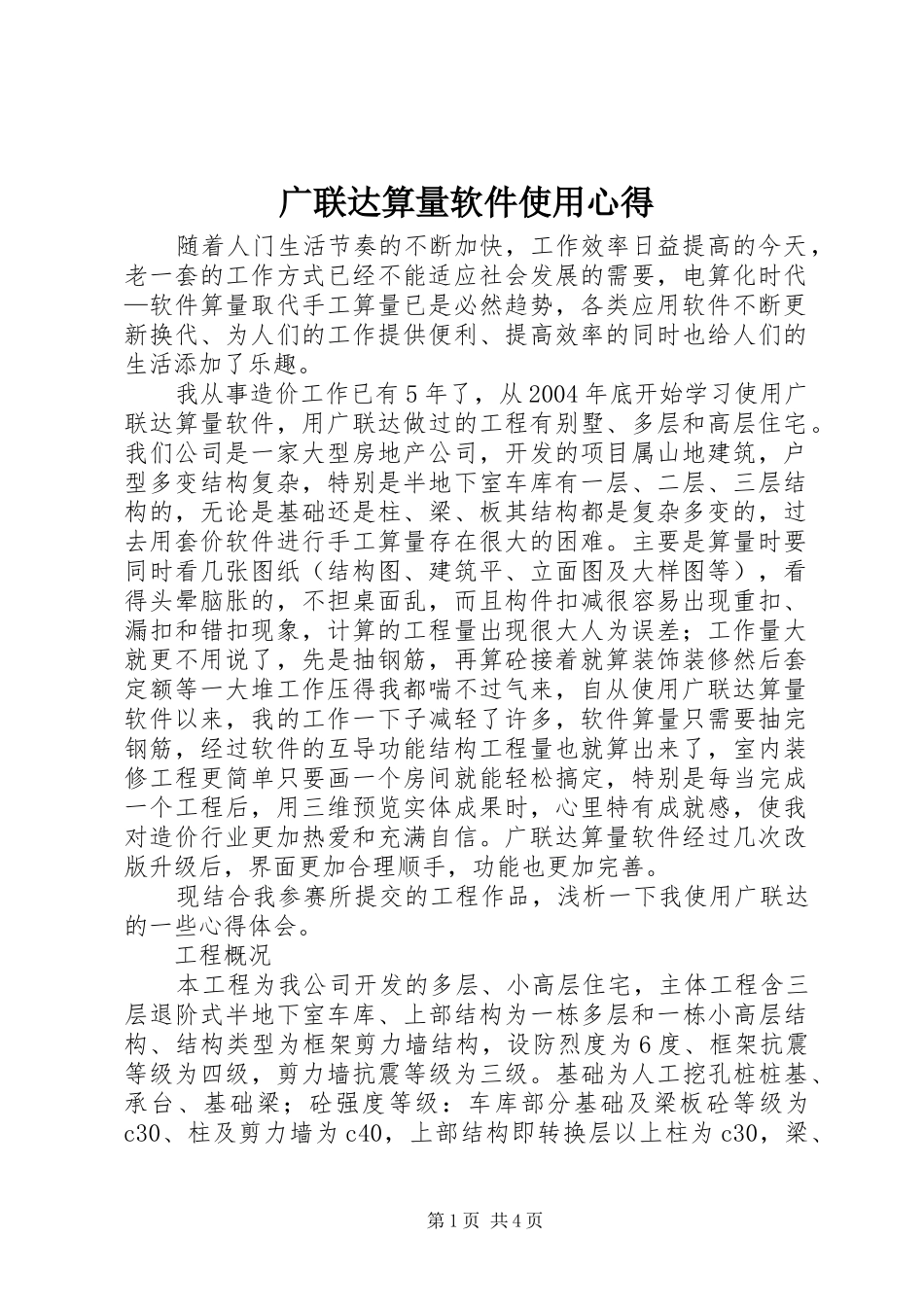

广联达算量软件使用心得随着人门生活节奏的不断加快，工作效率日益提高的今天，老一套的工作方式已经不能适应社会发展的需要，电算化时代—软件算量取代手工算量已是必然趋势，各类应用软件不断更新换代、为人们的工作提供便利、提高效率的同时也给人们的生活添加了乐趣。我从事造价工作已有5年了，从2004年底开始学习使用广联达算量软件，用广联达做过的工程有别墅、多层和高层住宅。我们公司是一家大型房地产公司，开发的项目属山地建筑，户型多变结构复杂，特别是半地下室车库有一层、二层、三层结构的，无论是基础还是柱、梁、板其结构都是复杂多变的，过去用套价软件进行手工算量存在很大的困难。主要是算量时要同时看几张图纸（结构图、建筑平、立面图及大样图等），看得头晕脑胀的，不担桌面乱，而且构件扣减很容易出现重扣、漏扣和错扣现象，计算的工程量出现很大人为误差；工作量大就更不用说了，先是抽钢筋，再算砼接着就算装饰装修然后套定额等一大堆工作压得我都喘不过气来，自从使用广联达算量软件以来，我的工作一下子减轻了许多，软件算量只需要抽完钢筋，经过软件的互导功能结构工程量也就算出来了，室内装修工程更简单只要画一个房间就能轻松搞定，特别是每当完成一个工程后，用三维预览实体成果时，心里特有成就感，使我对造价行业更加热爱和充满自信。广联达算量软件经过几次改版升级后，界面更加合理顺手，功能也更加完善。现结合我参赛所提交的工程作品，浅析一下我使用广联达的一些心得体会。工程概况本工程为我公司开发的多层、小高层住宅，主体工程含三层退阶式半地下室车库、上部结构为一栋多层和一栋小高层结构、结构类型为框架剪力墙结构，设防烈度为6度、框架抗震等级为四级，剪力墙抗震等级为三级。基础为人工挖孔桩桩基、承台、基础梁；砼强度等级：车库部分基础及梁板砼等级为c30、柱及剪力墙为c40，上部结构即转换层以上柱为c30，梁、第1页共4页板及其他为c25。总建筑面积约26140.65平方米，钢筋约1800吨。下面介绍一下我应用软件的思路及应注意事项。工程特点及工作流程经过分析该工程具有以下特点，1、半地下车库属台阶式的布置，三层车库每一层都有桩基础、承台和基础梁（难点）；2、本工程是框架剪力墙结构90%的柱子为异形柱，且均为偏心柱；3、转换层层高为仅1.2~2.4m，而转换层的梁高最高的达到1.8m（不能单独建层）；4、上部结构部分层高不一样；5、各楼层砼强度等级不相同等。结合本工程的特点进行工程绘制，思路程序为：首先建立楼层——建立轴网——按照图纸对工程进行统一计算设置——并按→柱→剪力墙→梁→板→楼梯→其他的顺序进行建立并绘制构件、其次是完成钢筋后将钢筋文件导入算量软件中接着绘制砌体墙、门、窗、过梁——室内外装修——其他等。软件使用技巧及注意事项撑握好偏心柱的快速定位的方法，热练运用ctrl+左键shift+左键、shift+f3、f4等快捷键，使用柱表、暗柱表及连梁表快速生成各层柱、连梁的相关属性，然后选定已定位好的某屋柱使用“复制选定图元到其他楼层”命令复制到其他各相关楼层。充分利用复制、镜像、偏移等功能进行快速绘制同名称或同类型构件以及属性相近的构件，然后就不同的地方进行调整。使用软件的导入功能快速导入构件，对不能导入和识别的部分构件再进行手工调整绘制。绘制梁和墙构件时可以利用，梁靠柱边和墙靠柱边来精确定位梁和墙的位置，在定义构件时不必把全部构件定义完后再绘制，如果构件很多的话绘制时就要花去很多时间去选择构件，其实我们可以定义1~2个构件，输入其共有属性，就可以绘制了，绘制完后再对其属性修改构件名称和进行原位标注。利用块存盘、块堤取功能对不同楼层相同部位以及不同工程相同部位进行快速绘制。进行板类构件绘制时，可以先按同第2页共4页一板厚应用自动生成最小板进行绘制，再对部分板厚不同的构件进行属性修改，完成后根据施工图纸定义受力钢筋、负筋，受力筋用“xy向布置受力筋”功能，直接布置，负筋用软件所提供的多种绘图方法选择进行绘制，但负筋往往是钢筋规格直径间距相同但负筋长度不同，这样只要按钢筋规格直径间距建立构件，然后在属性编辑器里对其...
