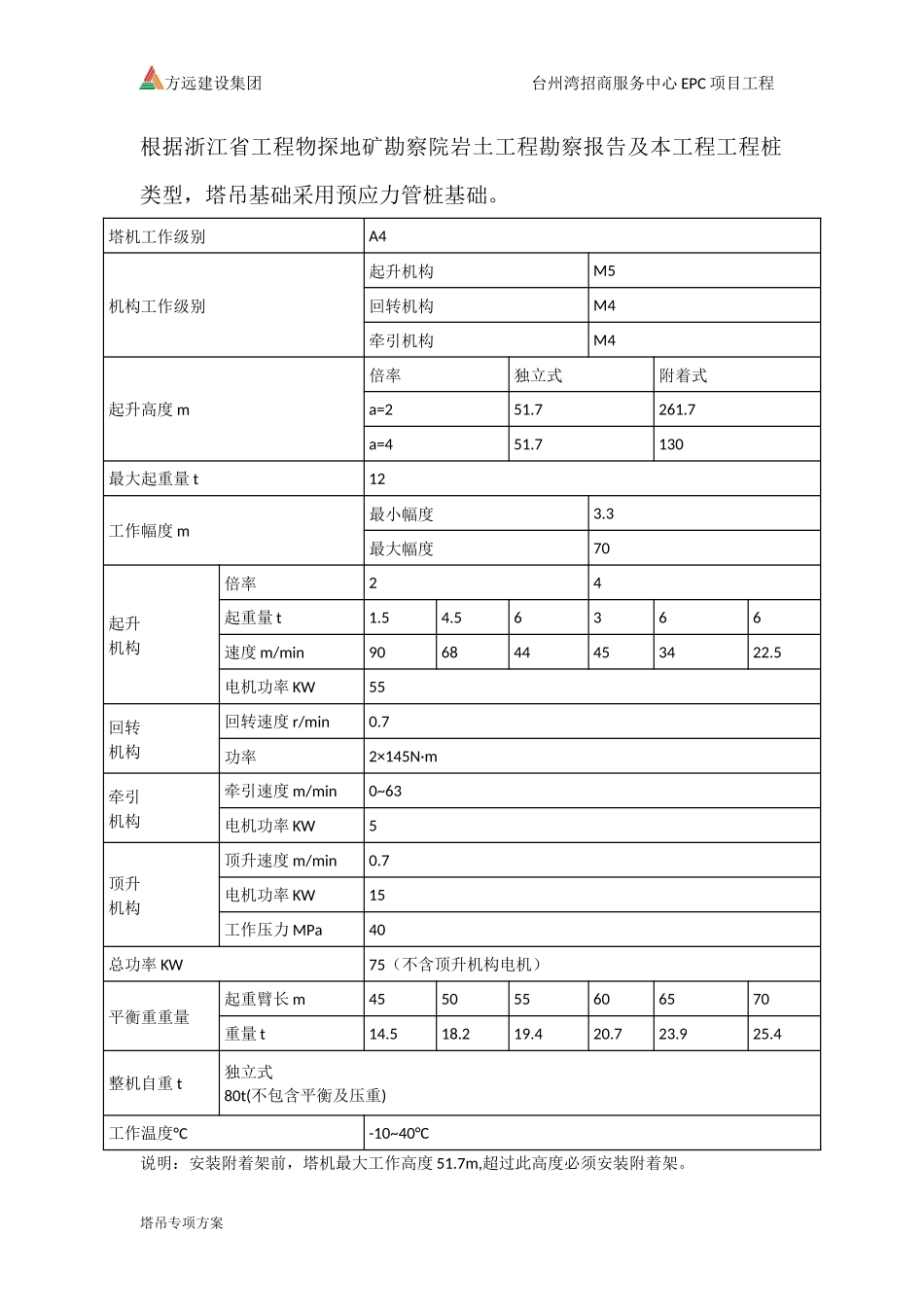

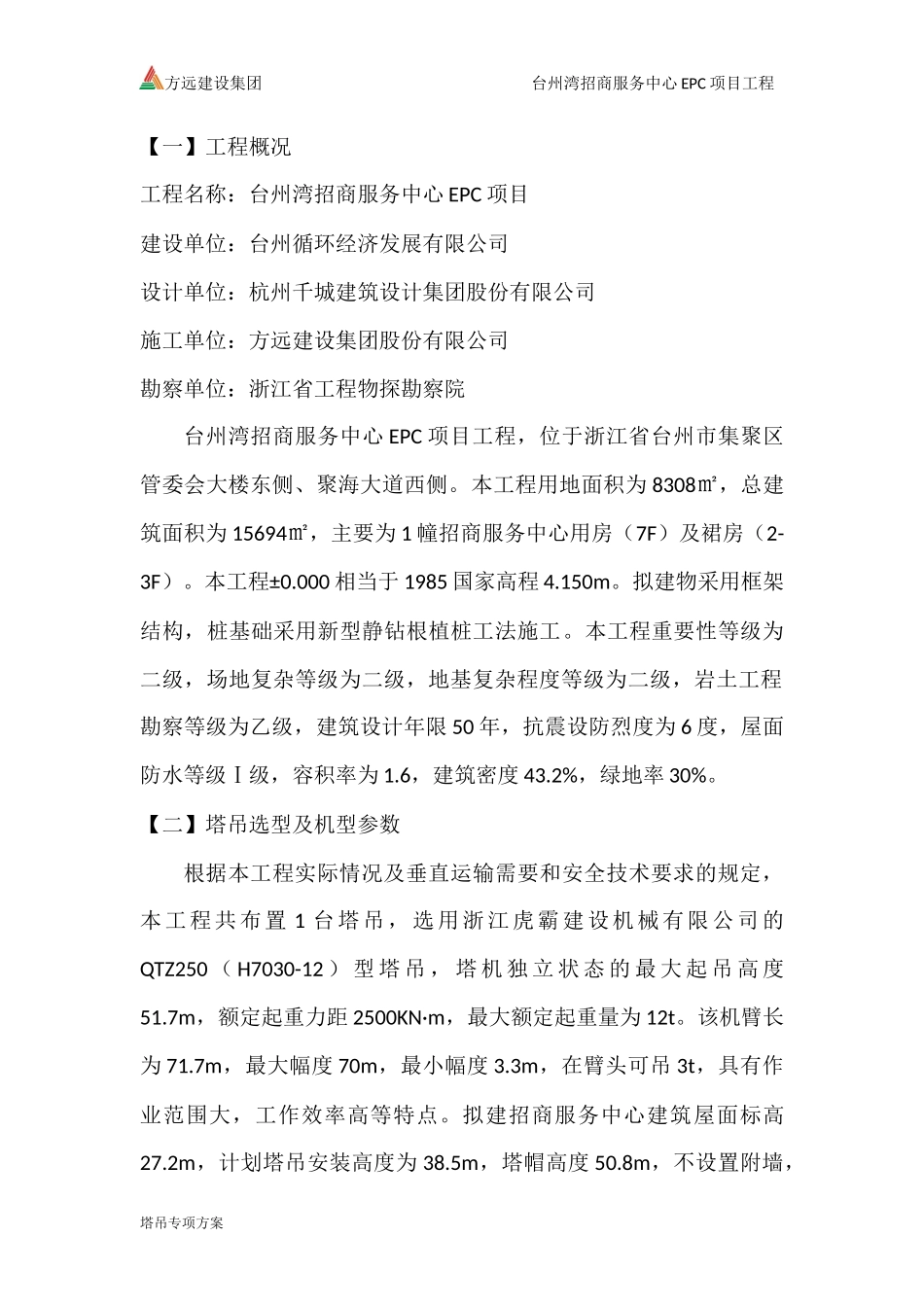

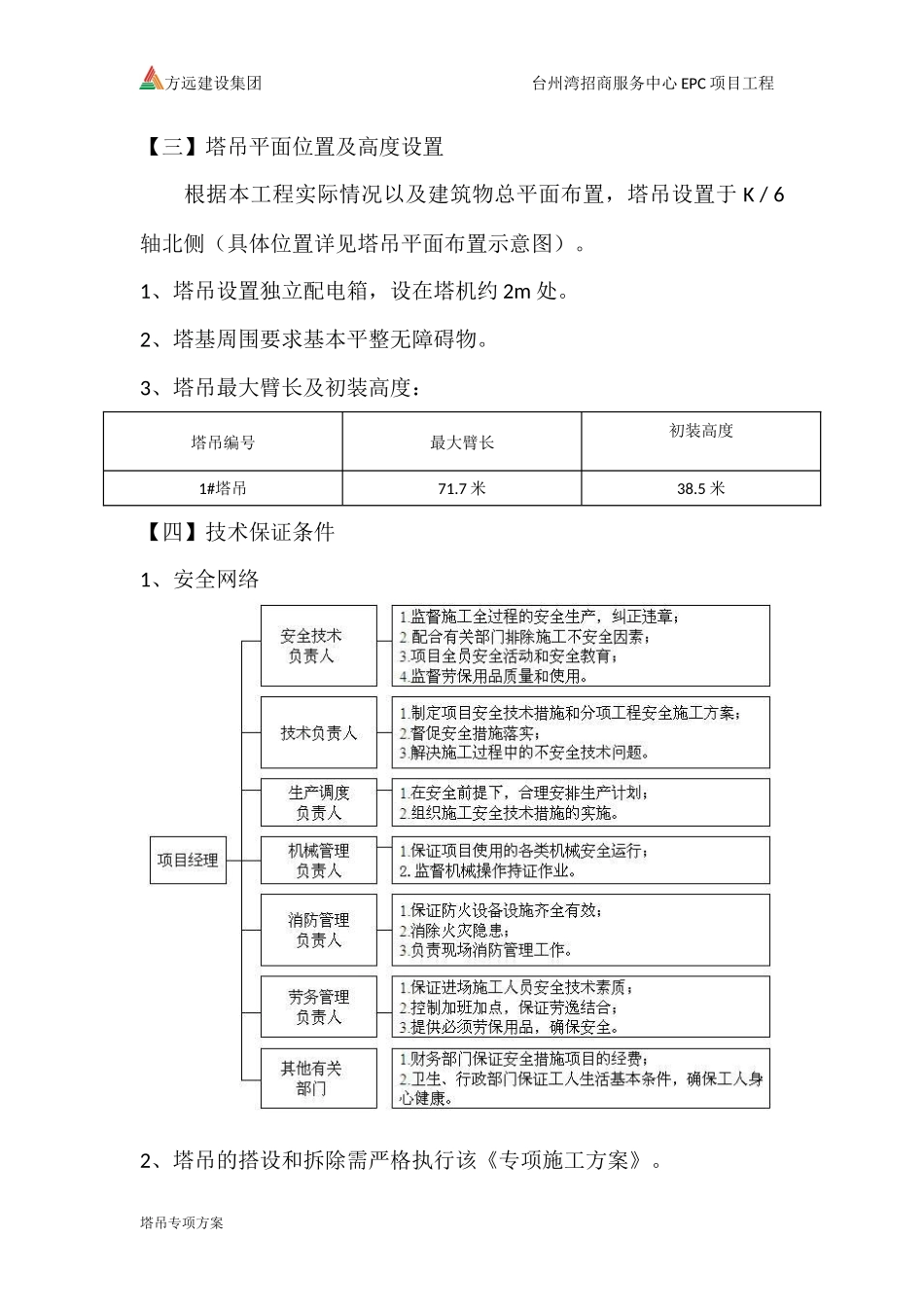

方远建设集团台州湾招商服务中心EPC项目工程【一】工程概况工程名称：台州湾招商服务中心EPC项目建设单位：台州循环经济发展有限公司设计单位：杭州千城建筑设计集团股份有限公司施工单位：方远建设集团股份有限公司勘察单位：浙江省工程物探勘察院台州湾招商服务中心EPC项目工程，位于浙江省台州市集聚区管委会大楼东侧、聚海大道西侧。本工程用地面积为8308㎡，总建筑面积为15694㎡，主要为1幢招商服务中心用房（7F）及裙房（2-3F）。本工程±0.000相当于1985国家高程4.150m。拟建物采用框架结构，桩基础采用新型静钻根植桩工法施工。本工程重要性等级为二级，场地复杂等级为二级，地基复杂程度等级为二级，岩土工程勘察等级为乙级，建筑设计年限50年，抗震设防烈度为6度，屋面防水等级Ⅰ级，容积率为1.6，建筑密度43.2%，绿地率30%。【二】塔吊选型及机型参数根据本工程实际情况及垂直运输需要和安全技术要求的规定，本工程共布置1台塔吊，选用浙江虎霸建设机械有限公司的QTZ250（H7030-12）型塔吊，塔机独立状态的最大起吊高度51.7m，额定起重力距2500KN·m，最大额定起重量为12t。该机臂长为71.7m，最大幅度70m，最小幅度3.3m，在臂头可吊3t，具有作业范围大，工作效率高等特点。拟建招商服务中心建筑屋面标高27.2m，计划塔吊安装高度为38.5m，塔帽高度50.8m，不设置附墙，塔吊专项方案方远建设集团台州湾招商服务中心EPC项目工程根据浙江省工程物探地矿勘察院岩土工程勘察报告及本工程工程桩类型，塔吊基础采用预应力管桩基础。塔机工作级别A4机构工作级别起升机构M5回转机构M4牵引机构M4起升高度m倍率独立式附着式a=251.7261.7a=451.7130最大起重量t12工作幅度m最小幅度3.3最大幅度70起升机构倍率24起重量t1.54.56366速度m/min906844453422.5电机功率KW55回转机构回转速度r/min0.7功率2×145N·m牵引机构牵引速度m/min0~63电机功率KW5顶升机构顶升速度m/min0.7电机功率KW15工作压力MPa40总功率KW75（不含顶升机构电机）平衡重重量起重臂长m455055606570重量t14.518.219.420.723.925.4整机自重t独立式80t(不包含平衡及压重)工作温度°C-10~40°C说明：安装附着架前，塔机最大工作高度51.7m,超过此高度必须安装附着架。塔吊专项方案方远建设集团台州湾招商服务中心EPC项目工程【三】塔吊平面位置及高度设置根据本工程实际情况以及建筑物总平面布置，塔吊设置于K/6轴北侧（具体位置详见塔吊平面布置示意图）。1、塔吊设置独立配电箱，设在塔机约2m处。2、塔基周围要求基本平整无障碍物。3、塔吊最大臂长及初装高度：塔吊编号最大臂长初装高度1#塔吊71.7米38.5米【四】技术保证条件1、安全网络2、塔吊的搭设和拆除需严格执行该《专项施工方案》。塔吊专项方案方远建设集团台州湾招商服务中心EPC项目工程【五】编制依据1、《建筑施工塔式起重机安装、使用、拆卸安全技术规程》JGJ196-20102、《塔式起重机设计规范》GB/T13752-19923、《建筑地基基础设计规范》GB50007-20114、《建筑结构荷载规范》GB50009-20125、《混凝土结构设计规范》GB50010-20106、《建筑桩基技术规范》JGJ97-20087、建筑、结构施工图纸8、浙江虎霸建机QTZ250（H7030-12）型塔吊《使用说明书》【六】施工工艺技术1、技术参数塔机型号浙江虎霸QTZ250（H7030-12）型塔机独立状态下最大起吊高度H0(m)51.7塔身桁架结构宽度B(m)2.1计算依据《塔式起重机混凝土基础工程技术规程》JGJ/T187-2009桩数n4承台高h(m)1.5承台长l(m)6.45承台宽b(m)6.45承台长向桩心距a1(m)5.25承台宽向桩心距ab(m)5.25桩直径d(mm)600承台混凝土强度等级C35桩混凝土强度等级C80成桩工艺预制桩桩入土深度lt(m)45桩混凝土类型钢筋混凝土塔吊专项方案方远建设集团台州湾招商服务中心EPC项目工程地下水位至表面的距离hz(m)1.332、施工工艺流程预埋锚栓或地下节—安装基础节或过渡节—安装一节标准节—安装爬升架—安装回转机构平台—安装塔顶—安装平衡臂—安装一块平衡重及拉杆—安装起重臂及拉杆—安装全部平衡重—利用爬升架安装标准节—调整安全装置—检查验收—塔机运转。【七】施工方法1、基础施工前按塔机基础设计及施工方案做好准备工作...
