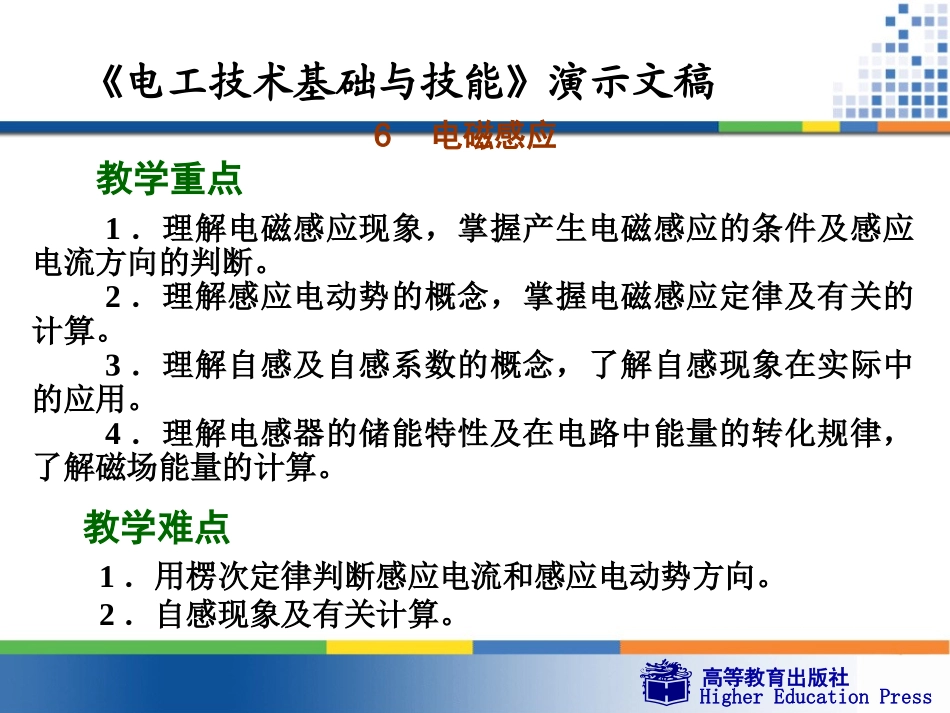

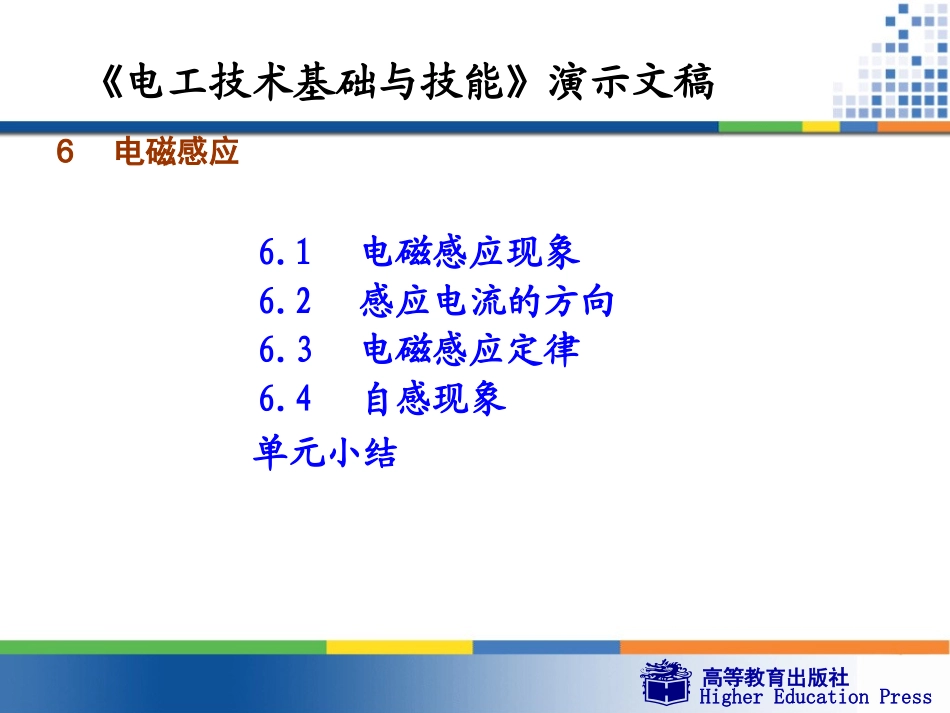

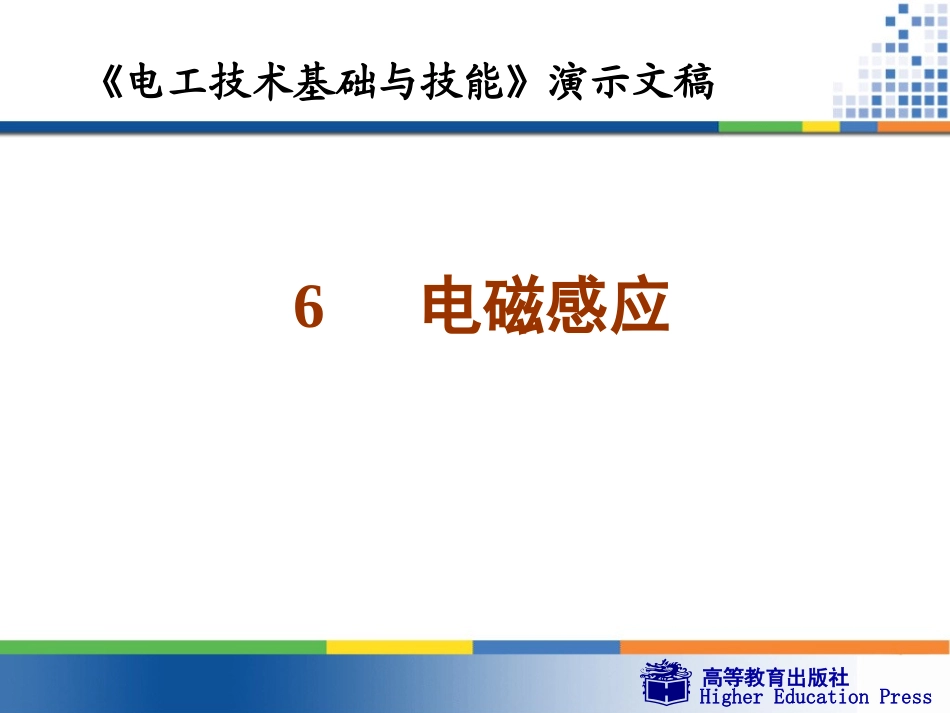

高等教育出版社HigherEducationPress《电工技术基础与技能》演示文稿6电磁感应高等教育出版社HigherEducationPress《电工技术基础与技能》演示文稿6电磁感应1．用楞次定律判断感应电流和感应电动势方向。2．自感现象及有关计算。教学重点1．理解电磁感应现象，掌握产生电磁感应的条件及感应电流方向的判断。2．理解感应电动势的概念，掌握电磁感应定律及有关的计算。3．理解自感及自感系数的概念，了解自感现象在实际中的应用。4．理解电感器的储能特性及在电路中能量的转化规律，了解磁场能量的计算。教学难点高等教育出版社HigherEducationPress《电工技术基础与技能》演示文稿6电磁感应6.1电磁感应现象6.2感应电流的方向6.3电磁感应定律6.4自感现象单元小结高等教育出版社HigherEducationPress《电工技术基础与技能》演示文稿6.1电磁感应现象一、磁感应现象二、磁感应条件高等教育出版社HigherEducationPress《电工技术基础与技能》演示文稿在发现了电流的磁效应后，人们自然想到：既然电能够产生磁，磁能否产生电呢？由实验可知，当闭合回路中一部分导体在磁场中做切割磁感线运动时，回路中就有电流产生。一、电磁感应现象高等教育出版社HigherEducationPress《电工技术基础与技能》演示文稿当穿过闭合线圈的磁通发生变化时，线圈中有电流产生。在一定条件下，由磁产生电的现象，称为电磁感应现象，产生的电流称为感应电流。高等教育出版社HigherEducationPress《电工技术基础与技能》演示文稿上述几个实验，其实质上是通过不同的方法改变了穿过闭合回路的磁通。因此，产生电磁感应的条件是：当穿过闭合回路的磁通发生变化时，回路中就有感应电流产生。二、磁感应条件高等教育出版社HigherEducationPress《电工技术基础与技能》演示文稿6.2感应电流的方向一、右手定则二、楞次定律三、右手定则与楞次定律的一致性高等教育出版社HigherEducationPress《电工技术基础与技能》演示文稿当闭合回路中一部分导体作切割磁感线运动时，所产生的感应电流方向可用右手定则来判断。伸开右手，使拇指与四指垂直，并都跟手掌在一个平面内，让磁感线穿入手心，拇指指向导体运动方向，四指所指即为感应电流的方向。一、右手定则高等教育出版社HigherEducationPress《电工技术基础与技能》演示文稿当磁铁插入线圈时，原磁通在增加，线圈所产生的感应电流的磁场方向总是与原磁场方向相反，即感应电流的磁场总是阻碍原磁通的增加；当磁铁拔出线圈时，原磁通在减少，线圈所产生的感应电流的磁场方向总是与原磁场方向相同，即感应电流的磁场总是阻碍原磁通的减少。因此，得出结论：当将磁铁插入或拔出线圈时，线圈中感应电流所产生的磁场，总是阻碍原磁通的变化。这就是楞次定律的内容。根据楞次定律判断出感应电流磁场方向，然后根据安培定则，即可判断出线圈中的感应电流方向。1．楞次定律高等教育出版社HigherEducationPress《电工技术基础与技能》演示文稿2．判断步骤由于线圈中所产生的感应电流磁场总是阻碍原磁通的变化，即阻碍磁铁与线圈的相对运动，因此，要想保持它们的相对运动，必须有外力来克服阻力做功，并通过做功将其他形式的能转化为电能，即线圈中的电流不是凭空产生的。感应电流方向)(1增加或减少原磁通变化方向原磁场B)(12相同或相反与方向感应电流磁场BB安培定则愣次定律3．楞次定律符合能量守恒定律高等教育出版社HigherEducationPress《电工技术基础与技能》演示文稿右手定则和楞次定律都可用来判断感应电流的方向，两种方法本质是相同的，所得的结果也是一致的。右手定则适用于判断导体切割磁感线的情况，而楞次定律是判断感应电流方向的普遍规律。三、右手定则与楞次定律的一致性高等教育出版社HigherEducationPress《电工技术基础与技能》演示文稿讨论：1．如图所示，在通电直导线旁有一矩形线圈，下述情况下，线圈中有无感应电流？为什么？（1）线圈以直导线为轴旋转。（2）线圈向右远离直导线而去。高等教育出版社HigherEducationPress《电工技术基础与技能》演示文稿6.3电磁感应定律一、感应电动势二、电磁感应定律三、说明高等教育出版社HigherEducationPress《...
