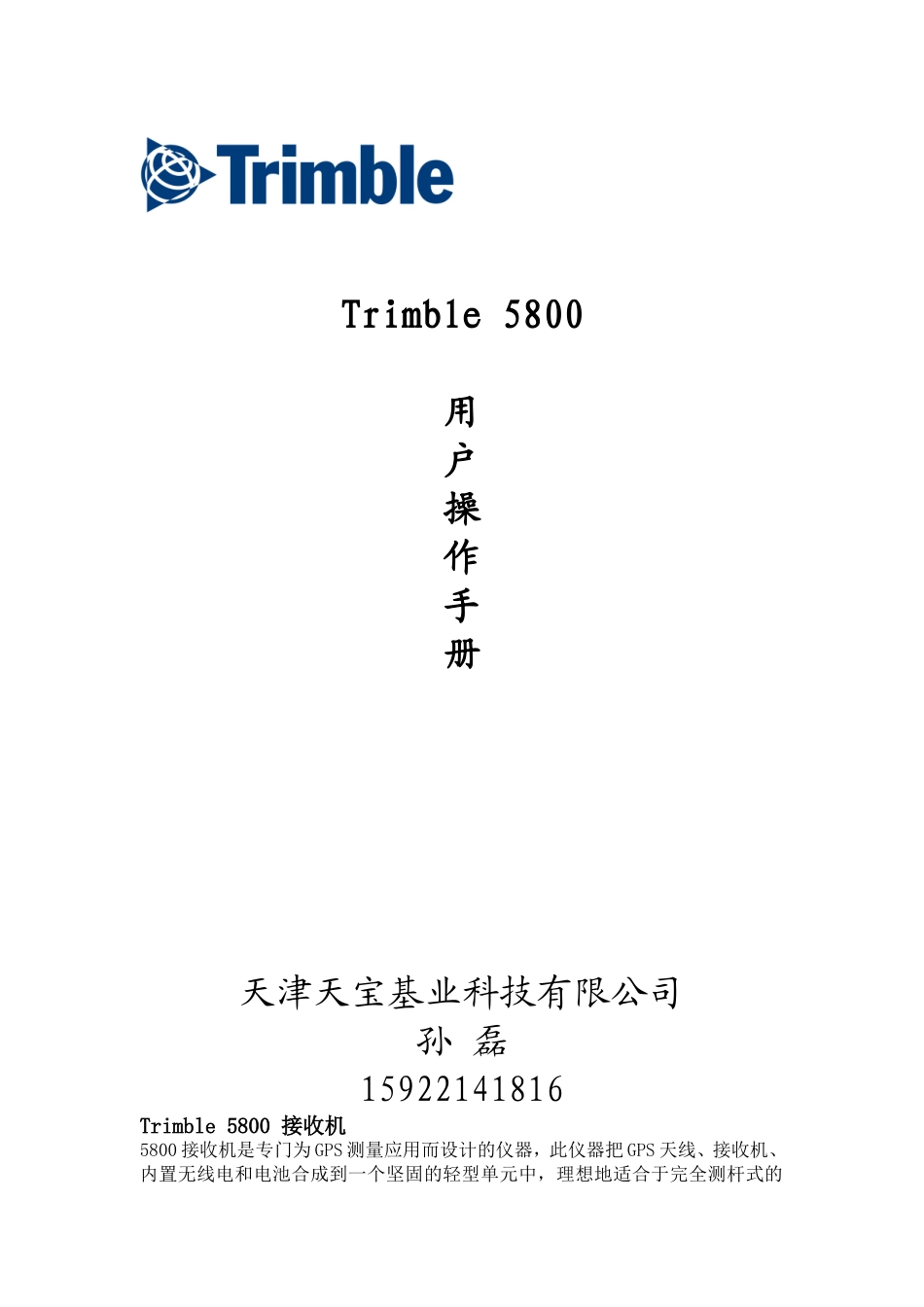

天宝5800操作_第1页
1/29

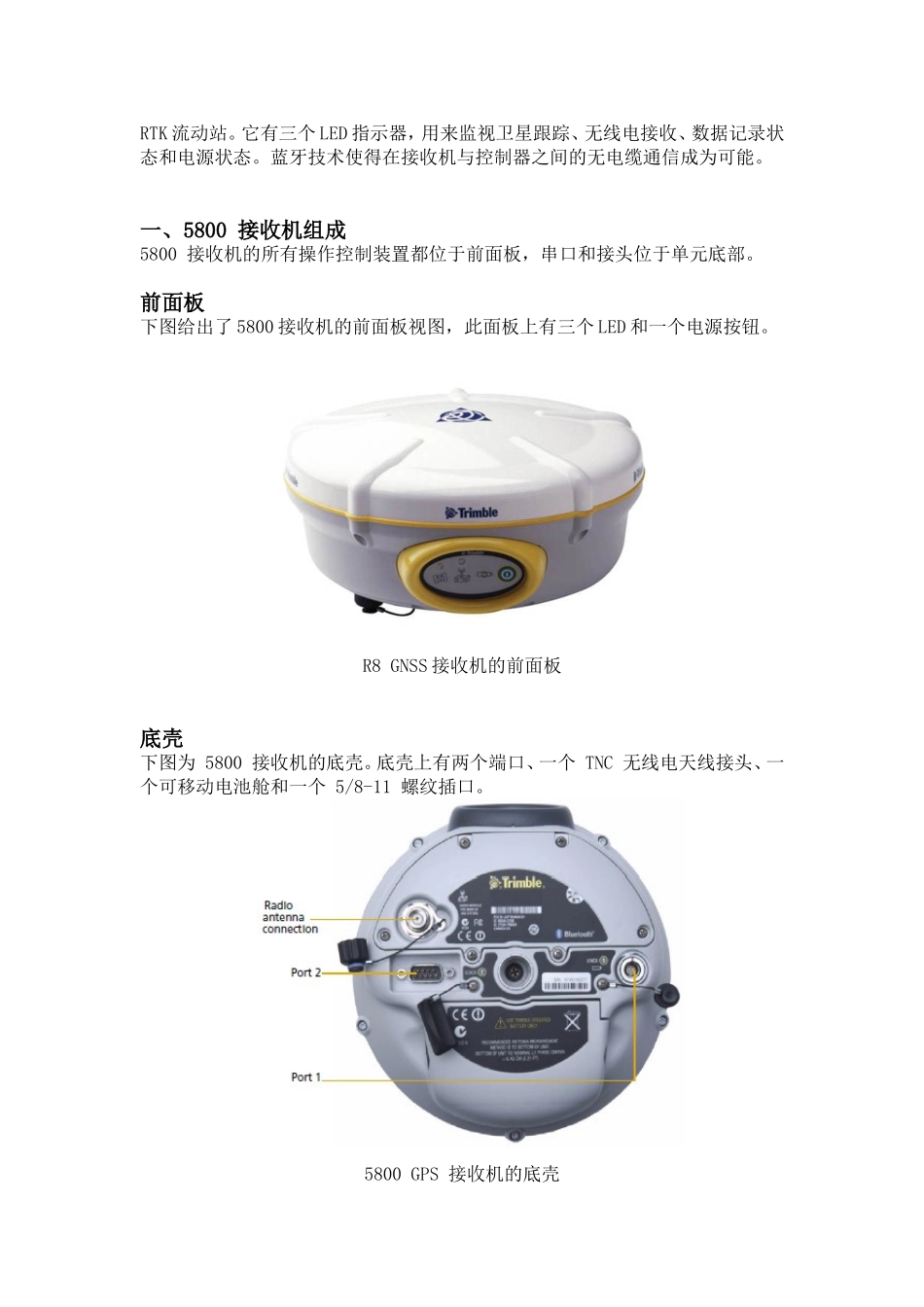

天宝5800操作_第2页
2/29

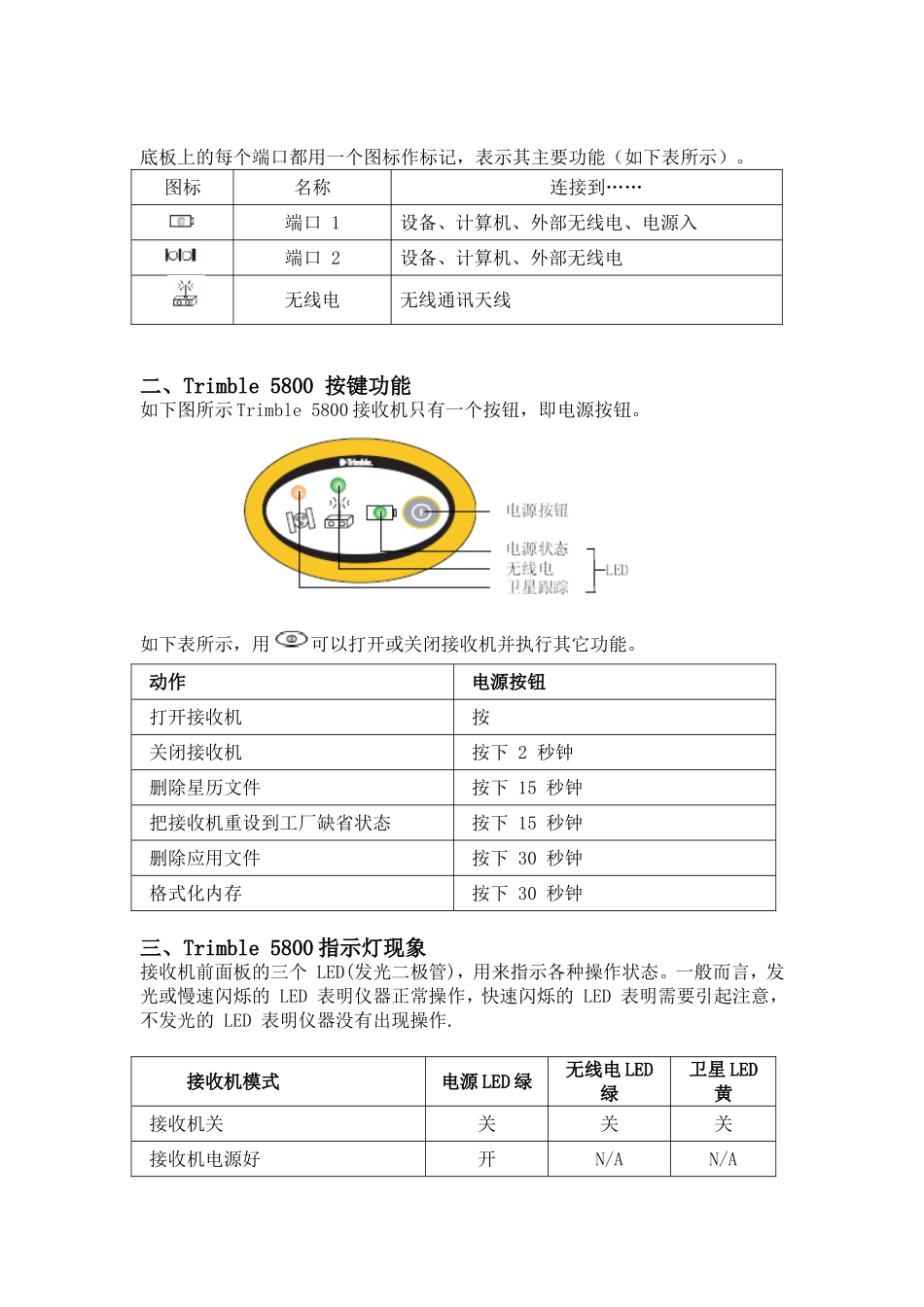

天宝5800操作_第3页
3/29
Trimble5800用户操作手册天津天宝基业科技有限公司孙磊15922141816Trimble5800接收机5800接收机是专门为GPS测量应用而设计的仪器,此仪器把GPS天线、接收机、内置无线电和电池合成到一个坚固的轻型单元中,理想地适合于完全测杆式的RTK流动站。它有三个LED指示器,用来监视卫星跟踪、无线电接收、数据记录状态和电源状态。蓝牙技术使得在接收机与控制器之间的无电缆通信成为可能。一、5800接收机组成5800接收机的所有操作控制装置都位于前面板,串口和接头位于单元底部。前面板下图给出了5800接收机的前面板视图,此面板上有三个LED和一个电源按钮。R8GNSS接收机的前面板底壳下图为5800接收机的底壳。底壳上有两个端口、一个TNC无线电天线接头、一个可移动电池舱和一个5/8-11螺纹插口。5800GPS接收机的底壳底板上的每个端口都用一个图标作标记,表示其主要功能(如下表所示)。图标名称连接到……端口1设备、计算机、外部无线电、电源入端口2设备、计算机、外部无线电无线电无线通讯天线二、Trimble5800按键功能如下图所示Trimble5800接收机只有一个按钮,即电源按钮。如下表所示,用可以打开或关闭接收机并执行其它功能。动作电源按钮打开接收机按关闭接收机按下2秒钟删除星历文件按下15秒钟把接收机重设到工厂缺省状态按下15秒钟删除应用文件按下30秒钟格式化内存按下30秒钟三、Trimble5800指示灯现象接收机前面板的三个LED(发光二极管),用来指示各种操作状态。一般而言,发光或慢速闪烁的LED表明仪器正常操作,快速闪烁的LED表明需要引起注意,不发光的LED表明仪器没有出现操作.接收机模式电源LED绿无线电LED绿卫星LED黄接收机关关关关接收机电源好开N/AN/A接收机电源差快闪N/AN/A记录静态观测数据间隔2秒闪烁N/A慢闪跟踪<4颗卫星开N/A快闪跟踪>4颗卫星开N/A慢闪接收到无线电数据信号开慢闪N/A没有无线电数据信号开关N/A接收机处于监视状态开慢闪开注:标注为N/A的,说明发光管可能开,也可能不开。这种状态与具体模式无关。TrimbleTSC2控制器专门为数据采集而设计的坚固耐用式手持控制器特点主要有:MicrosoftWindowsMobile5.0操作系统,128MBSDRAM、512MB内置非易失性存储器。触摸屏提供了方便快捷的数据输入;彩色图形显示屏可显示图像和数据文件。您既可使用完全的数字字母键盘操作,也可使用触摸屏快速选择软件选项。运行在TrimbleTSC2上的Trimble外业软件是野外工作的得力助手。它将适合多种测量应用。当野外工作环境恶劣时,TrimbleTSC2控制器跟您一样努力工作,它不仅轻便耐用,而且配备强劲的电池确保最长的工作时间一次充电TrimbleTSC2控制器就能工作30小时。一体化的Bluetooth®蓝牙无线技术,使您摆脱了线缆的束缚,加快了设置速度。当TSC2控制器用于TrimbleR8系统时,流动站是100%的无线缆连接,无比灵活方便。一、测量控制器的开/关按住左下角的开/关键,就可以完成测量控制器的开/关动作。二、电源按钮当按住开关按钮约3秒左右松开后,就会出现电源菜单,点触屏不灵敏时,点击AlignTouchScreen重新校正点触屏。点击Reset手簿重新启动系统。Shutdown关机。RTK基准站的安装1、5800GPS主机经过基座固定在三脚架上2、鞭状天线经过垫片固定另一个三脚架上3、GPS数据线小7针Lemo口连接5800主机端口1,大5针Lemo口连接PDL电台DATA端口,连接时对准红点推进去,拔掉时捏住铁环拽出,电源线连接12V电瓶,注意电瓶正负极。4、PDL电台连接座发射电缆一端连接电台的ANTENNA端口,另一端连接发射鞭状天线。5、PDL电台面板:ON/OFF开关按键、CHANNEL设置频道按键、TX发射指示灯、RX接收指示灯、AMPPWR高功率指示灯。•频点选择。一般情况下电台有多个频点,按频道按键可以选择不同的频点。但流动站的频点必须要保持与它一致•PDL电台后面:HIGH为35W,LOW为2W。发射功率选择,可根据自己的作业范围选择2W、35W的发射功率。•PDL电台起动基站正常工作后,在前面板的右上角有“TX”的发射指示灯有规律的闪烁,代表电台正常工作;否则,电台不工作做出相应的调整。使电台正常工作。动态测量流动站的安装1.Trimble5800接收机固定在测杆上,用锂电池为接收机供电。2.棒状无线电天...
