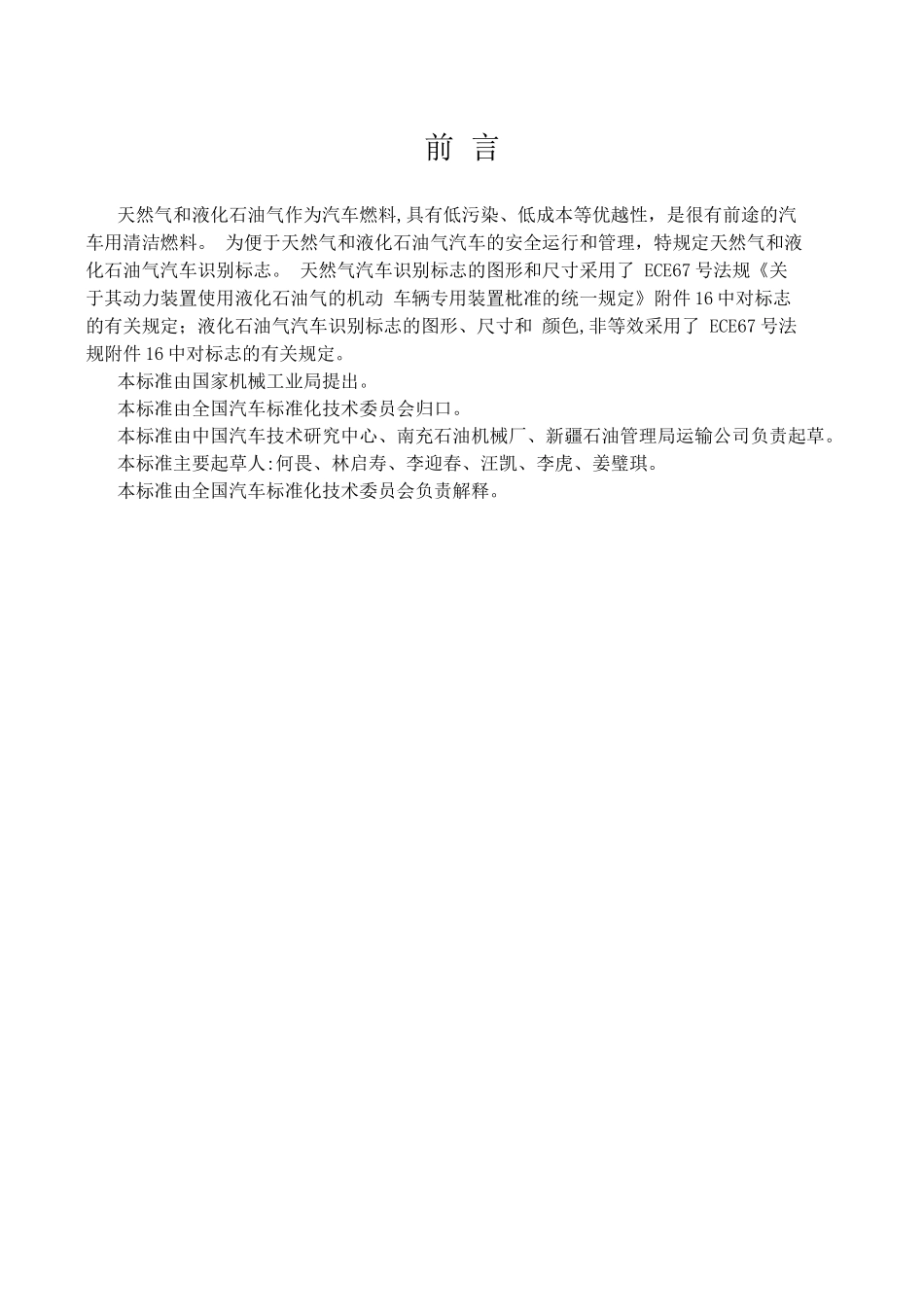

前言天然气和液化石油气作为汽车燃料,具有低污染、低成本等优越性，是很有前途的汽车用清洁燃料。为便于天然气和液化石油气汽车的安全运行和管理，特规定天然气和液化石油气汽车识别标志。天然气汽车识别标志的图形和尺寸采用了ECE67号法规《关于其动力装置使用液化石油气的机动车辆专用装置枇准的统一规定》附件16中对标志的有关规定；液化石油气汽车识别标志的图形、尺寸和颜色,非等效采用了ECE67号法规附件16中对标志的有关规定。本标准由国家机械工业局提出。本标准由全国汽车标准化技术委员会归口。本标准由中国汽车技术研究中心、南充石油机械厂、新疆石油管理局运输公司负责起草。本标准主要起草人:何畏、林启寿、李迎春、汪凯、李虎、姜璧琪。本标准由全国汽车标准化技术委员会负责解释。GB/T17676-1999中华人民共和国国家标准天然气汽车和液化石油气汽车标志GB/T17676-1999NaturalgasvehicleandliquefiedpetroleumgasvehicleIdentificationmarks1范围本标准规定了压缩天然气汽车、液化天然气汽车、吸附天然气汽车和液化石油气汽车的识别标志。本标准适用于可燃用压缩天然气、液化天然气、吸附天然气和液化石油气的各种类型的汽车。2引用标准GB/T3181-1995漆膜颜色标准3识别标志识别标志应清晰、醒目、防水、防腐。天然气汽车标志图形为有边框的菱形，在如图所示的方框中分别居中勻称地布置有大写印刷体英文字母“CNG”、“LNG”、“ANG”。压缩天然气汽车标志图形如图1所示。液化天然气汽车标志图形如图2所示。吸附天然气汽车标志图形如图3所示。3.1.2液化石油气汽车标志图形液化石油气汽车标志图形为有边框的菱形，在如图所示的d×e方框中居中勻称地布置有大写印刷体英文字母“LPG”，如图4所示。3.2尺寸标志图形中几何尺寸见表I,字母高度尺寸d为25mm。允许图形和字母尺寸按比例放大。表I标志图形几何尺寸mma6Cde1108042560GB/T17676-1999国家质量监督局1999-02-14发布2000-01-01实施图1压缩天然气汽车标志图形图2液化天然气汽车标志图形图3吸附天然气汽车标志图形图4液化石油气汽车标志图形3.3颜色标志图形颜色如表2所示。表2标志图形颜色标志图形CNG、LNG、ANG汽车LPG汽车字母背景乳白（YllGB/T3181—1995)淡绿(G02GB/T3181—1995)字母淡绿(G02GB/T3181—1995)乳白（YllGB/T3181—1995)边框淡绿(G02GB/T3181—1995)乳白（YllGB/T3181—1995)3.4位置该标志应在车辆前端醛目位置和车辆后端醒目位置放置。
