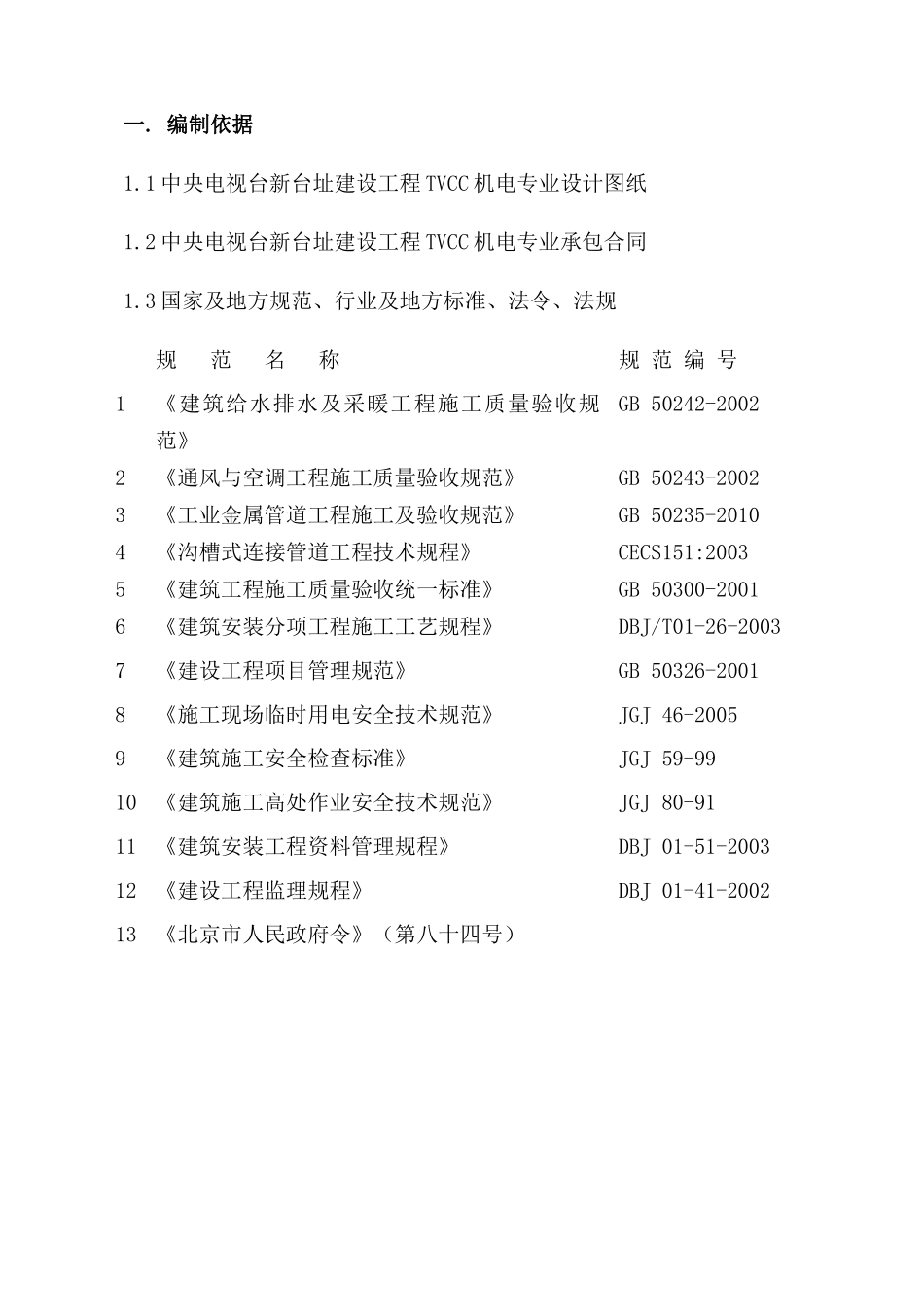

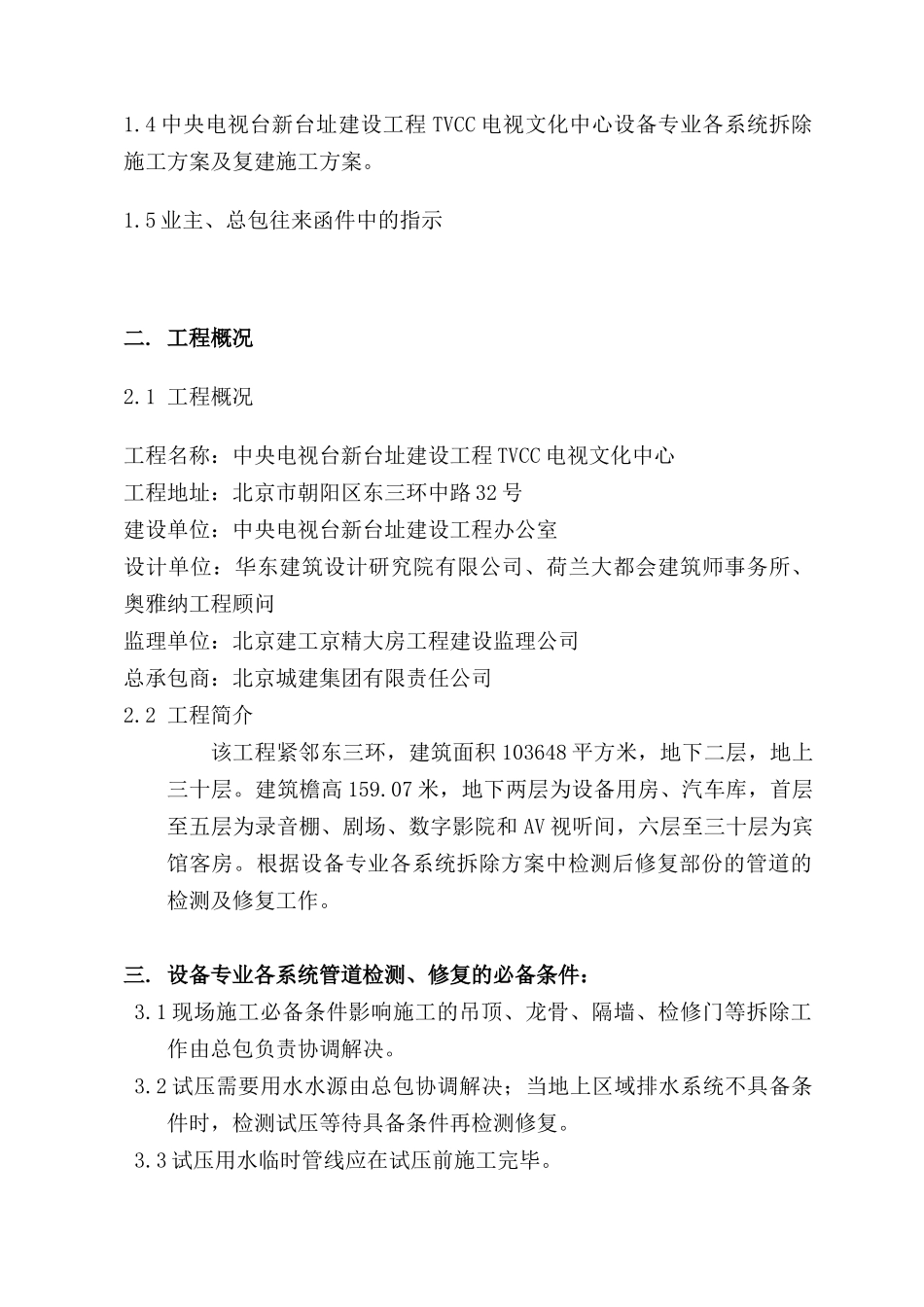

一.编制依据1.1中央电视台新台址建设工程TVCC机电专业设计图纸1.2中央电视台新台址建设工程TVCC机电专业承包合同1.3国家及地方规范、行业及地方标准、法令、法规规范名称规范编号1《建筑给水排水及采暖工程施工质量验收规范》GB50242-20022《通风与空调工程施工质量验收规范》GB50243-20023《工业金属管道工程施工及验收规范》GB50235-20104《沟槽式连接管道工程技术规程》CECS151:20035《建筑工程施工质量验收统一标准》GB50300-20016《建筑安装分项工程施工工艺规程》DBJ/T01-26-20037《建设工程项目管理规范》GB50326-20018《施工现场临时用电安全技术规范》JGJ46-20059《建筑施工安全检查标准》JGJ59-9910《建筑施工高处作业安全技术规范》JGJ80-9111《建筑安装工程资料管理规程》DBJ01-51-200312《建设工程监理规程》DBJ01-41-200213《北京市人民政府令》（第八十四号）1.4中央电视台新台址建设工程TVCC电视文化中心设备专业各系统拆除施工方案及复建施工方案。1.5业主、总包往来函件中的指示二.工程概况2.1工程概况工程名称：中央电视台新台址建设工程TVCC电视文化中心工程地址：北京市朝阳区东三环中路32号建设单位：中央电视台新台址建设工程办公室设计单位：华东建筑设计研究院有限公司、荷兰大都会建筑师事务所、奥雅纳工程顾问监理单位：北京建工京精大房工程建设监理公司总承包商：北京城建集团有限责任公司2.2工程简介该工程紧邻东三环，建筑面积103648平方米，地下二层，地上三十层。建筑檐高159.07米，地下两层为设备用房、汽车库，首层至五层为录音棚、剧场、数字影院和AV视听间，六层至三十层为宾馆客房。根据设备专业各系统拆除方案中检测后修复部份的管道的检测及修复工作。三.设备专业各系统管道检测、修复的必备条件：3.1现场施工必备条件影响施工的吊顶、龙骨、隔墙、检修门等拆除工作由总包负责协调解决。3.2试压需要用水水源由总包协调解决；当地上区域排水系统不具备条件时，检测试压等待具备条件再检测修复。3.3试压用水临时管线应在试压前施工完毕。3.4在管道试压前，应要求各装修单位对自己本区域怕水的成品进行保护，并且将区域内所有的门打开。四.设备专业各系统管道检测、修复的步骤：4.1空调水专业4.1.1在检测管道系统过程中，按顺序先低区后高区、先主干管道后支管道，分系统、分区域、分段、单独机房逐步进行工作。4.1.2管道检测、修复施工试压过程中，应派巡视小组进行巡视，如发现有漏水情况，将提前准备好的水桶放于漏点下方，停泵进行泄水、维修管道，同时请业主、监理和总包现场确认需要拆除的工程量。4.1.3管道检测、修复具体操作：(1)先目测检查：1、有破损、变形等问题的保温。2、拆除沟槽件、阀部件、管件、接口处的保温。3、拆除并重新安装因锈蚀等原因不能验收合格的管道及阀部件。(2)目测检查不合格的管道、保温、阀部件等需要拆除的工程量经四方确认后以现场事实确认单形式确认，然后再进行首次修复。(3)首次修复完毕后进行试压检测。为了防止试压中大面积漏水对现有成品造成破坏，首先将系统管道中灌满水进行检测，如发现漏点现场确认工程量后泄水修复。然后灌满水并将压力升高至设计工作压力进行检测，如发现漏点现场确认工程量后泄水修复。之后灌满水并将压力升高至试验压力进行检测，发现漏点现场确认工程量后泄水修复。(4)最后一次试压合格后系统进行报验工作。4.2给排水专业4.2.1在检测管道系统过程中，按顺序先低区后高区、先主干管道后支管道，分系统、分区域、分段、单独机房逐步进行工作。4.2.2管道检测、修复施工试压过程中，应派巡视小组进行巡视，如发现有漏水情况，将提前准备好的水桶放于漏点下方，停泵进行泄水、维修管道，同时请业主、监理和总包进行现场确认。4.2.3管道检测、修复具体操作：(1)先目测检查：1、有破损、变形等问题的保温。2、拆除阀部件处的保温。3、拆除并重新安装因锈蚀等原因不能验收合格的管道及阀部件。(2)目测检查不合格的管道、保温、设备、阀部件等需要拆除的工程量经四方确认后以现场事实确认单形式确认，然后再进行首次修复。(3)首次修复完毕后进行给水管和压力排水管试压检测。为了防...
