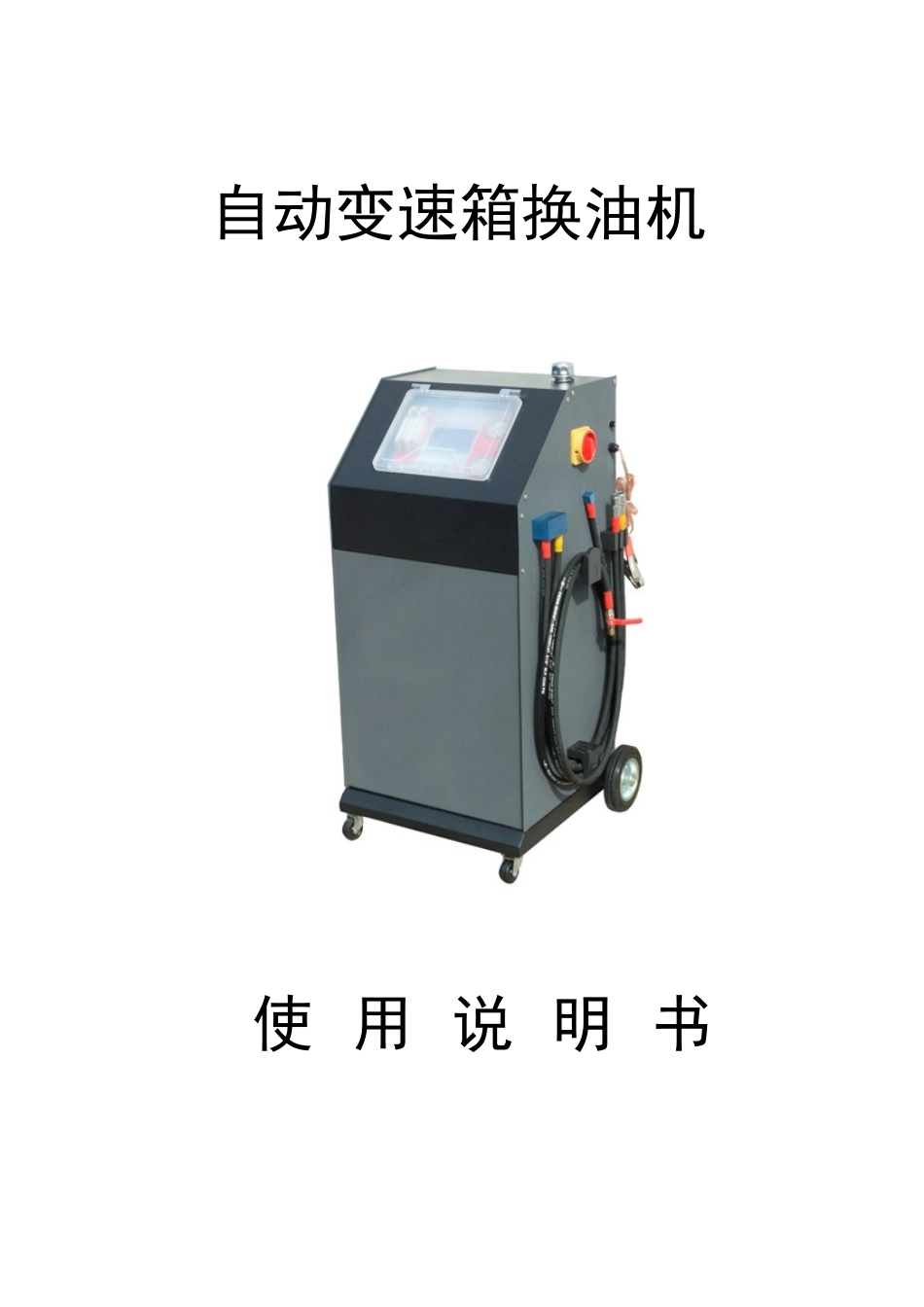

芯力量自动变速箱清洗换油机中文说明书VIP免费

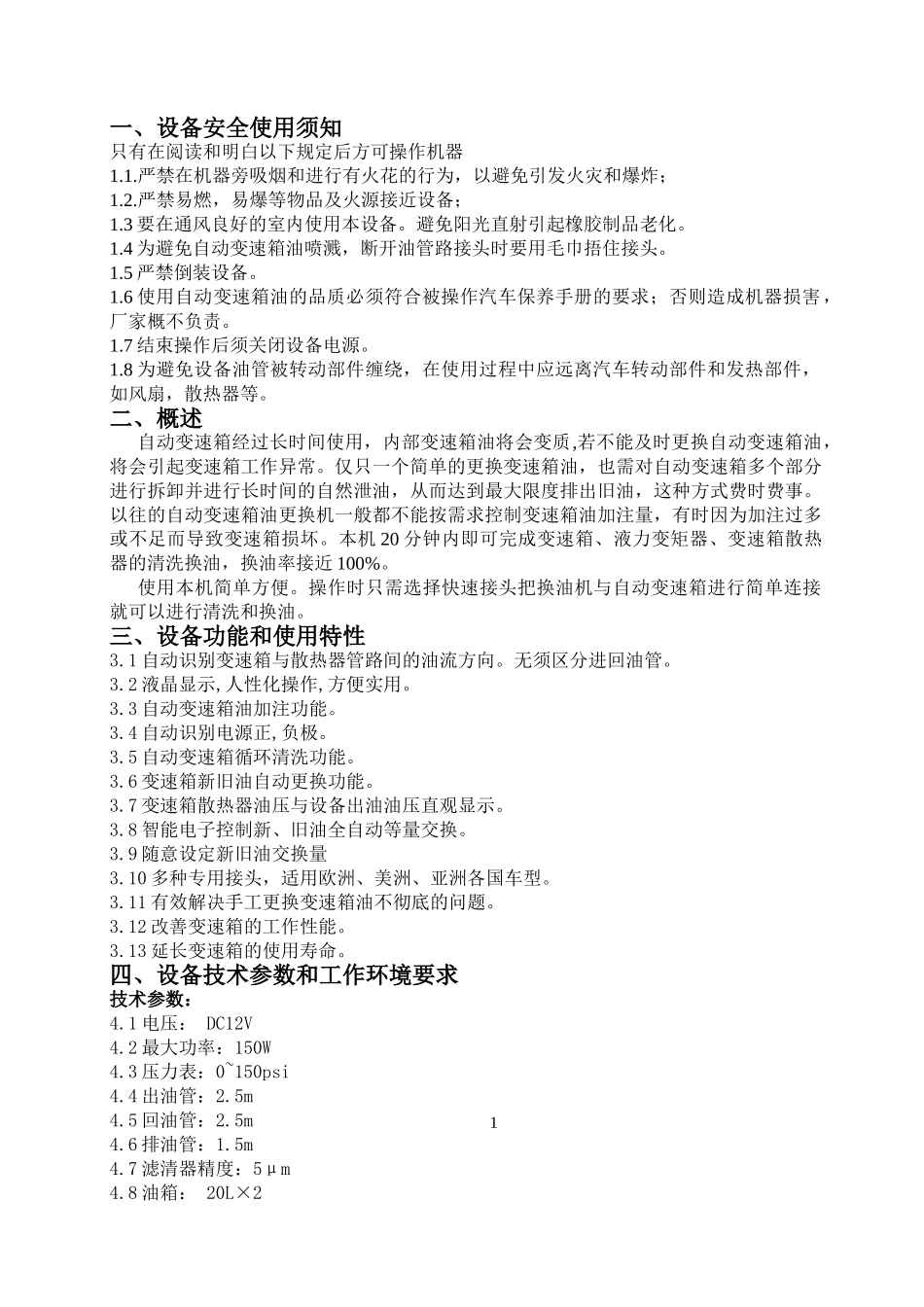

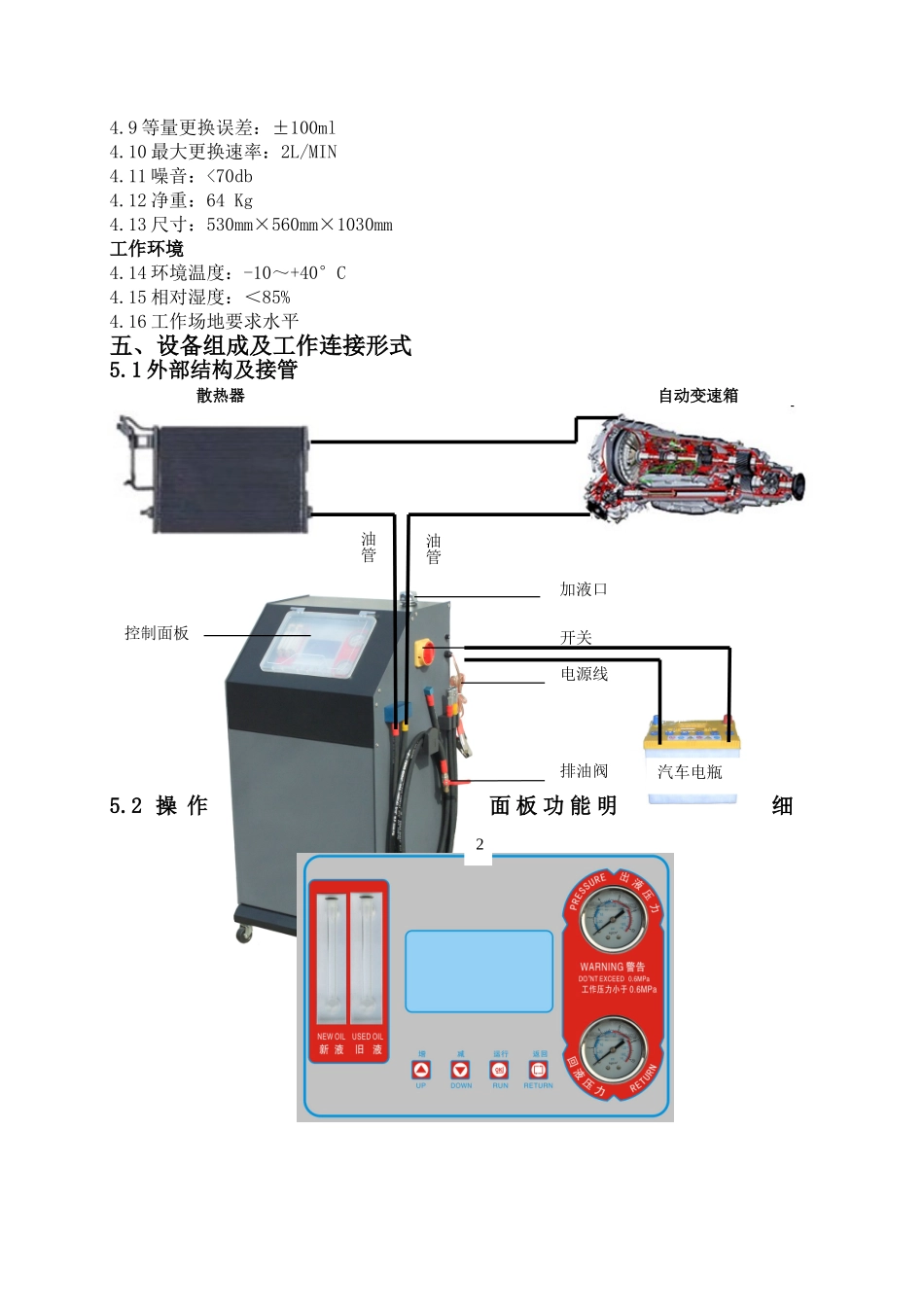

使用说明书自动变速箱换油机一、设备安全使用须知只有在阅读和明白以下规定后方可操作机器1.1.严禁在机器旁吸烟和进行有火花的行为，以避免引发火灾和爆炸；1.2.严禁易燃，易爆等物品及火源接近设备；1.3要在通风良好的室内使用本设备。避免阳光直射引起橡胶制品老化。1.4为避免自动变速箱油喷溅，断开油管路接头时要用毛巾捂住接头。1.5严禁倒装设备。1.6使用自动变速箱油的品质必须符合被操作汽车保养手册的要求；否则造成机器损害，厂家概不负责。1.7结束操作后须关闭设备电源。1.8为避免设备油管被转动部件缠绕，在使用过程中应远离汽车转动部件和发热部件，如风扇，散热器等。二、概述自动变速箱经过长时间使用，内部变速箱油将会变质,若不能及时更换自动变速箱油，将会引起变速箱工作异常。仅只一个简单的更换变速箱油，也需对自动变速箱多个部分进行拆卸并进行长时间的自然泄油，从而达到最大限度排出旧油，这种方式费时费事。以往的自动变速箱油更换机一般都不能按需求控制变速箱油加注量，有时因为加注过多或不足而导致变速箱损坏。本机20分钟内即可完成变速箱、液力变矩器、变速箱散热器的清洗换油，换油率接近100%。使用本机简单方便。操作时只需选择快速接头把换油机与自动变速箱进行简单连接就可以进行清洗和换油。三、设备功能和使用特性3.1自动识别变速箱与散热器管路间的油流方向。无须区分进回油管。3.2液晶显示,人性化操作,方便实用。3.3自动变速箱油加注功能。3.4自动识别电源正,负极。3.5自动变速箱循环清洗功能。3.6变速箱新旧油自动更换功能。3.7变速箱散热器油压与设备出油油压直观显示。3.8智能电子控制新、旧油全自动等量交换。3.9随意设定新旧油交换量3.10多种专用接头，适用欧洲、美洲、亚洲各国车型。3.11有效解决手工更换变速箱油不彻底的问题。3.12改善变速箱的工作性能。3.13延长变速箱的使用寿命。四、设备技术参数和工作环境要求技术参数：4.1电压：DC12V4.2最大功率：150W4.3压力表：0~150psi4.4出油管：2.5m4.5回油管：2.5m4.6排油管：1.5m4.7滤清器精度：5μm4.8油箱：20L×214.9等量更换误差：±100ml4.10最大更换速率：2L/MIN4.11噪音：<70db4.12净重：64Kg4.13尺寸：530mm×560mm×1030mm工作环境4.14环境温度：-10～+40°C4.15相对湿度：＜85%4.16工作场地要求水平五、设备组成及工作连接形式5.1外部结构及接管5.2操作面板功能明细加液口开关电源线排油阀控制面板油管油管汽车电瓶2散热器自动变速箱六、各项功能操作说明操作注意事项在设备未与汽车连接时，严禁使用“设备更换与加注”功能；在设备排油管阀门未打开情况下，严禁运行“设备排空新旧油”功能；在设备运行中，严禁从加油口加入自动变速箱油或清洗剂；设备存放时，设备内部的新旧油箱严禁存有油液。旧油在设备工作完成后，应马上转移到其他容器，以避免影响到设备的更换等量精度；设备运行时须放于水平位置运行，以防止设备油泵吸不干净油箱内的油液；设备在等量交换变速箱油过程中，除紧急情况外，应避免将发动机熄火再启动。防止发动机启动时电压波动过大，影响等量精度；汽车在换油过程中，需要人员监控运行情况；6.1.操作前准备6.11举车将汽车可靠顶起。使驱动轮悬空至少200mm。拉紧手刹。并在非驱动轮前后均加止轮器可靠制动；6.12连接管路找出变速箱与散热器的连接油管，选容易拆开的一条拆开；从接头盒找与拆开管便于连接的接头与所拆油管两端相接；将设备上的油管与所拆变速箱油管两端上的接头任意相接（不必考虑其流向）6.13连接电源将设备电源线夹夹至汽车电瓶两个极柱上（DC12V，设备可自动识别极性）；6.14检查确认启动发动机，确认管道可靠、无泄露。方可进入设备启动过程；6.2.设备启动过程开启机器电源开关。显示屏出现如下界面英文名称或图标中文名称功能说明NEWOIL新油观察新、旧油流速对比新、旧油颜色USEDOIL旧油PRESSURE出液压力加入变速箱的油压RETURN回液压力车辆变速箱散热器油压UP增移动光标、数值增加DOWN减移动光标、数值减小RUN运行运行设定程序RETURN返回返回上级菜单停留5-8秒自动转入下一界面36.3.功能运行操作主菜单出现...
