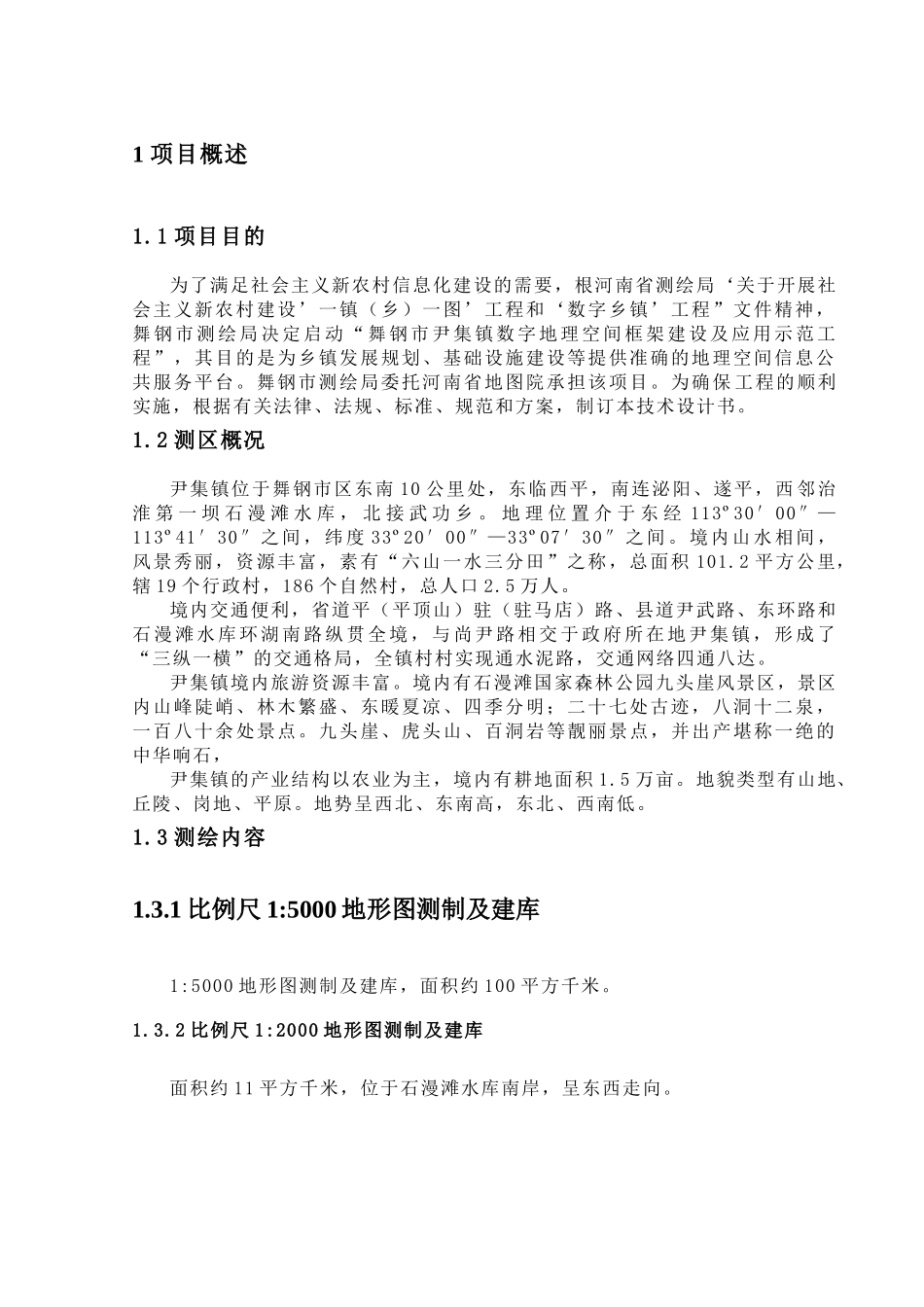

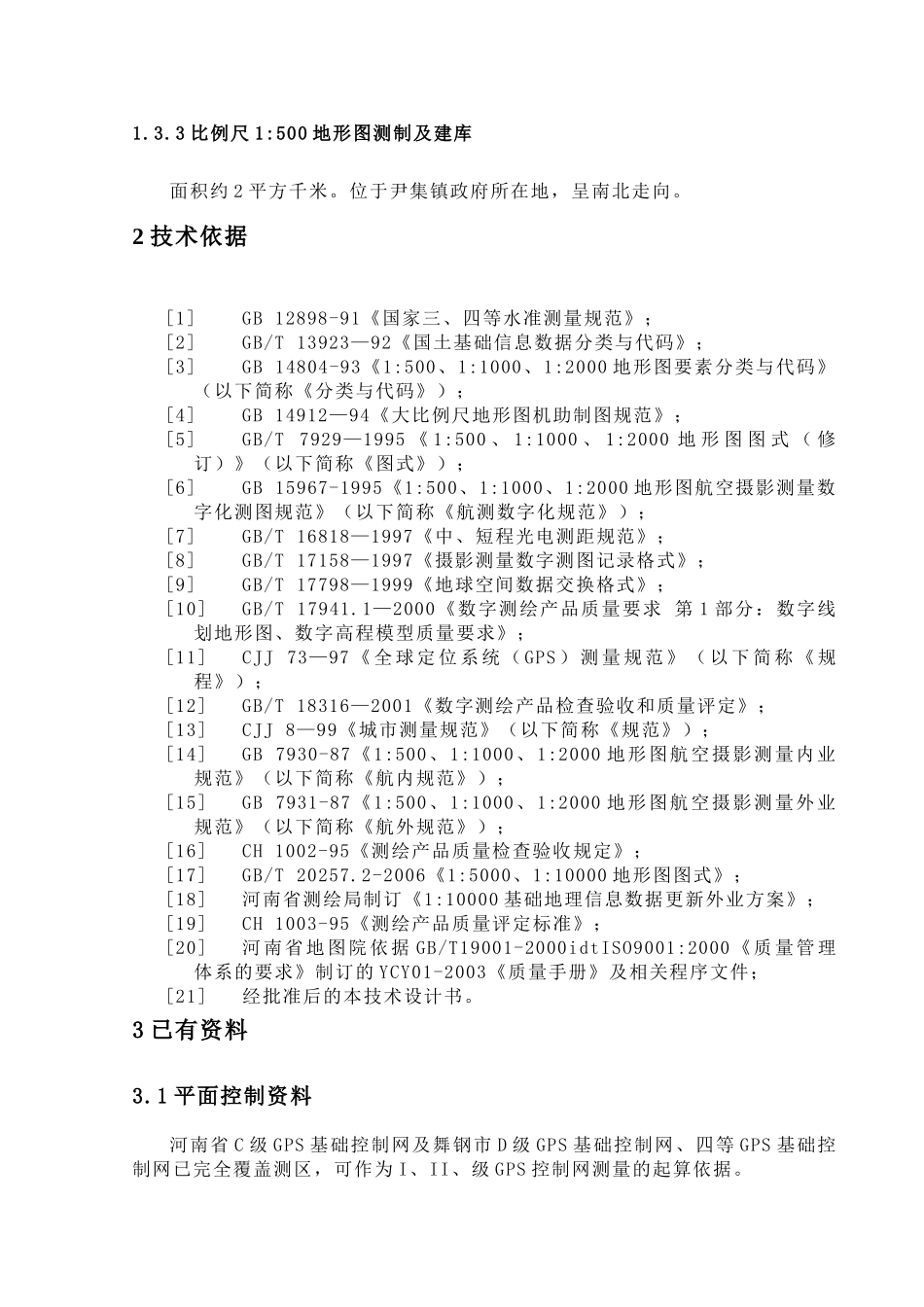

1项目概述1.1项目目的为了满足社会主义新农村信息化建设的需要,根河南省测绘局‘关于开展社会主义新农村建设’一镇(乡)一图’工程和‘数字乡镇’工程”文件精神,舞钢市测绘局决定启动“舞钢市尹集镇数字地理空间框架建设及应用示范工程”,其目的是为乡镇发展规划、基础设施建设等提供准确的地理空间信息公共服务平台。舞钢市测绘局委托河南省地图院承担该项目。为确保工程的顺利实施,根据有关法律、法规、标准、规范和方案,制订本技术设计书。1.2测区概况尹集镇位于舞钢市区东南10公里处,东临西平,南连泌阳、遂平,西邻治淮第一坝石漫滩水库,北接武功乡。地理位置介于东经113º30′00″—113º41′30″之间,纬度33º20′00″—33º07′30″之间。境内山水相间,风景秀丽,资源丰富,素有“六山一水三分田”之称,总面积101.2平方公里,辖19个行政村,186个自然村,总人口2.5万人。境内交通便利,省道平(平顶山)驻(驻马店)路、县道尹武路、东环路和石漫滩水库环湖南路纵贯全境,与尚尹路相交于政府所在地尹集镇,形成了“三纵一横”的交通格局,全镇村村实现通水泥路,交通网络四通八达。尹集镇境内旅游资源丰富。境内有石漫滩国家森林公园九头崖风景区,景区内山峰陡峭、林木繁盛、东暖夏凉、四季分明;二十七处古迹,八洞十二泉,一百八十余处景点。九头崖、虎头山、百洞岩等靓丽景点,并出产堪称一绝的中华响石,尹集镇的产业结构以农业为主,境内有耕地面积1.5万亩。地貌类型有山地、丘陵、岗地、平原。地势呈西北、东南高,东北、西南低。1.3测绘内容1.3.1比例尺1:5000地形图测制及建库1:5000地形图测制及建库,面积约100平方千米。1.3.2比例尺1:2000地形图测制及建库面积约11平方千米,位于石漫滩水库南岸,呈东西走向。1.3.3比例尺1:500地形图测制及建库面积约2平方千米。位于尹集镇政府所在地,呈南北走向。2技术依据[1]GB12898-91《国家三、四等水准测量规范》;[2]GB/T13923—92《国土基础信息数据分类与代码》;[3]GB14804-93《1:500、1:1000、1:2000地形图要素分类与代码》(以下简称《分类与代码》);[4]GB14912—94《大比例尺地形图机助制图规范》;[5]GB/T7929—1995《1:500、1:1000、1:2000地形图图式(修订)》(以下简称《图式》);[6]GB15967-1995《1:500、1:1000、1:2000地形图航空摄影测量数字化测图规范》(以下简称《航测数字化规范》);[7]GB/T16818—1997《中、短程光电测距规范》;[8]GB/T17158—1997《摄影测量数字测图记录格式》;[9]GB/T17798—1999《地球空间数据交换格式》;[10]GB/T17941.1—2000《数字测绘产品质量要求第1部分:数字线划地形图、数字高程模型质量要求》;[11]CJJ73—97《全球定位系统(GPS)测量规范》(以下简称《规程》);[12]GB/T18316—2001《数字测绘产品检查验收和质量评定》;[13]CJJ8—99《城市测量规范》(以下简称《规范》);[14]GB7930-87《1:500、1:1000、1:2000地形图航空摄影测量内业规范》(以下简称《航内规范》);[15]GB7931-87《1:500、1:1000、1:2000地形图航空摄影测量外业规范》(以下简称《航外规范》);[16]CH1002-95《测绘产品质量检查验收规定》;[17]GB/T20257.2-2006《1:5000、1:10000地形图图式》;[18]河南省测绘局制订《1:10000基础地理信息数据更新外业方案》;[19]CH1003-95《测绘产品质量评定标准》;[20]河南省地图院依据GB/T19001-2000idtISO9001:2000《质量管理体系的要求》制订的YCY01-2003《质量手册》及相关程序文件;[21]经批准后的本技术设计书。3已有资料3.1平面控制资料河南省C级GPS基础控制网及舞钢市D级GPS基础控制网、四等GPS基础控制网已完全覆盖测区,可作为I、II、级GPS控制网测量的起算依据。3.2高程控制资料河南省C级GPS基础控制点均经过三等水准联测,D级GPS网,高程已经四等水准联测可作为加密布设Ⅰ、Ⅱ、级GPS控制点高程联测的起算数据;测区内有1985高程基准成果的水准点应充分联测,高程联测的起算点,条件允许时尽可能使用非C级网点。3.3已有控制点本测区内的国家四等以上控制点,只要点位完好,符合GPS观测要求的,均可利用,以减少埋石工作量...
