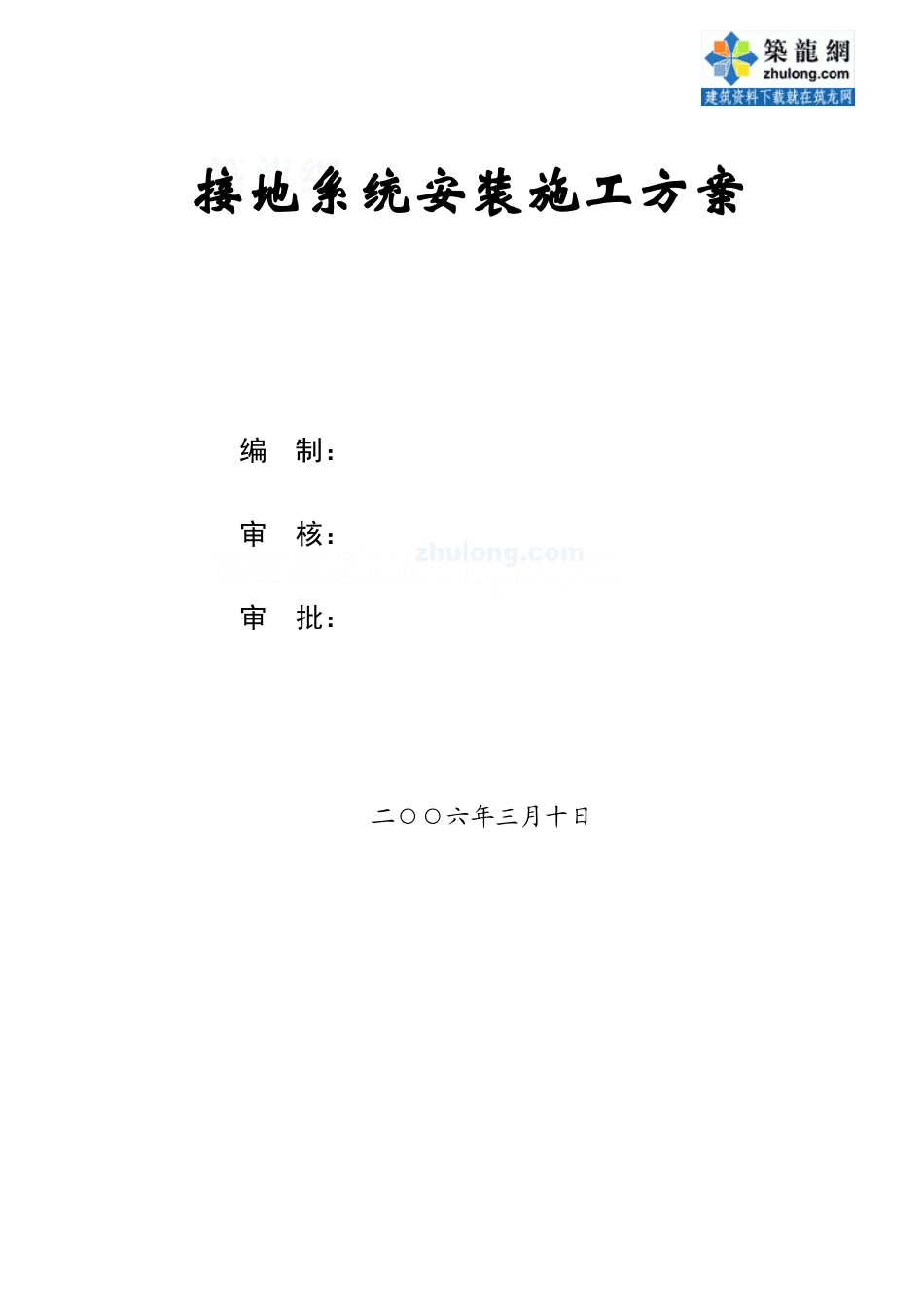

接地系统安装施工方案编制：审核：审批：二○○六年三月十日施工组织设计（施工方案）审批表审批意见：（填写讨论的主要结论包括应修改的部分）目录1工程概况32编制依据33施工准备33.1材料要求43.2主要机具43.3施工进度安排43.4劳动力计划44施工工艺与方法44.1环形接地体的施工方法44.2防雷保护装置的施工方法54.3等电位接地总线64.4电力系统的接地施工方法64.5等电位连接施工方法64.6电气小间接地施工方法74.7弱电系统接地施工方法84.8ACC系统接地施工方法84.9TCC系统接地施工方法84.10OCC系统接地施工方法85质量标准95.1主控项目95.2一般项目96应注意的质量问题107质量记录128安全消防措施129环保与文明施工13接地系统安装施工方案1工程概况****市轨道交通路网管理服务中心一期工程，建筑面积约5.95万平方米，地下两层，地上11层。结构形式为框架剪力墙，基础形式为筏板基础。南北长米，东西长米。楼内除电力供配电系统，还有楼宇自控系统、火灾自动报警与联动系统、综合网络与通讯系统、有线广播系统、闭路电视监控系统、安全防范系统（入侵报警系统、门禁系统、巡更系统）、停车自动化管理系统、有线电视系统、无线信号接入系统、无线对讲系统、一卡通系统、多功能会议系统、主计时钟系统、智能建筑管理系统、ACC网络系统、TCC网络系统、OCC网络系统等。是我国目前现代化程度最先进的的城市地铁指挥控制管理中心。其接地系统的好坏将直接影响整个楼宇的自动化程度和使用功能，整个楼宇的接地系统采用综合接地方式，所有电力系统、弱电系统、防雷系统的接地均可靠的连接一体，形成一个综合接地网，采用等电位接地方式即一点接地，接地电阻值要求≤0.5Ω。2编制依据2.1****市城建设计研究总院绘制的电气施工图。2.2电气装置安装施工及验收规范。2.3《建筑电气通用图籍》（92DQ13）。2.4《建筑电气安装分项工程施工工艺标准》。2.5中国建筑标准设计研究所出版的《等电位联结安装》。3施工准备3.1材料要求：3.1.1镀锌钢材有扁钢、角钢、圆钢、钢管等，使用时应意采用冷镀锌还是采用热镀锌材料，应符合设计规定。产品应有材质检验证明及产品出厂合格证。3.1.2镀锌辅料有铅丝（即镀锌铁丝）、螺栓、垫圈、弹簧垫圈、U型螺栓、元宝螺栓、支架等。3.1.3电焊条、氧气、乙炔、沥青漆，混凝土支架，预埋铁件，小线，水泥，砂子，塑料管，红油漆、白油漆、防腐漆、银粉，黑色油漆等。3.2主要机具：3.2.1常用电工工具、手锤、钢钢锯、锯条、压力案子、铁锹、铁镐、大锤、夯桶。3.2.2线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、电焊工具等。3.3施工进度安排。由于该分项工程贯穿施工全过程，因此施工进度随土建进行，不再另做安排。3.4劳动力计划。电工10人，气焊工2人，架子工2人，管理人员1人。4施工工艺与方法4.1环形接地体的施工方法。利用结构底板主筋上下两层各两根φ25钢筋焊接成均压环，并焊接成不大于20*20米的网格，整个基础钢筋连成电气通路作为本建筑物的接地网。4.2防雷保护装置的施工方法本工程防雷等级为二类，建筑物防雷装置满足防直击雷、侧击雷、防雷电感应及雷电波的侵入，并设置总等电位联结。4.2.1接闪器。在屋顶采用φ10镀锌圆钢作10*10米避雷带网格。4.2.2引下线。利用结构柱内2根φ25钢筋作防雷引下线，其分布如下图所示。引下线主筋上下连接处，用φ12的圆钢做过度跨接线，进行双面焊接，焊接长度大于100mm。引下线上端与避雷带焊接，下端与建筑物基础底梁上下两层接地环网焊接，焊接长度大于100mm。在建筑物四角的外墙避雷引下线距地面500mm处设接地专用测试箱，专用接地箱通过-40*4的镀锌扁钢与接地引下线主筋连接，扁钢与主筋采用三面焊接，焊接长度大于80mm。扁钢与接地测试箱的端子铜排用2个M10的螺栓连接，铜排上安装“999”型接线柱，作为接地测试连接用。4.2.2屋面避雷网与所有突出屋面的建筑物钢结构焊接在一起。在屋面接闪器保护范围之外的非金属建筑物，应安装接闪器，接闪器与屋面的避雷带焊接在一起。屋面避雷带同时保护太阳能采光板，在距太阳能电池板板面约400mm-1000mm上方，采用φ10镀锌圆钢敷设避雷网格，选取电...
