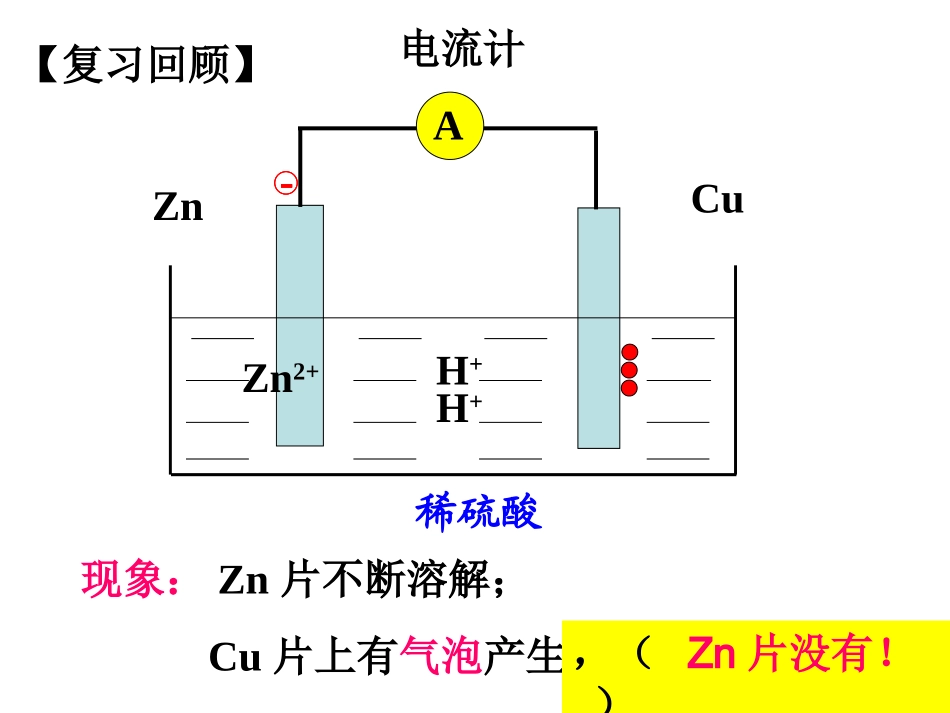

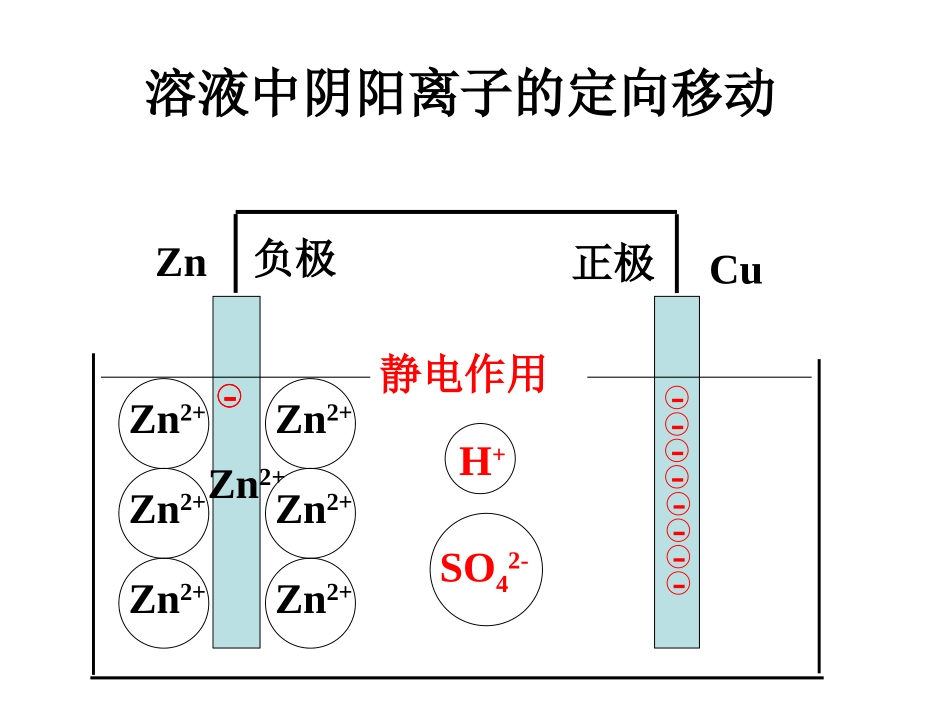

CuZn稀硫酸-Zn2+H+H+电流计A【复习回顾】现象：Zn片不断溶解；Cu片上有气泡产生，Zn片？，（Zn片没有！）CuZn-溶液中阴阳离子的定向移动Zn2+Zn2+Zn2+Zn2+Zn2+Zn2+----------Zn2+H+SO42-负极正极静电作用CuZn-Zn2+H+H+Zn－2e－=Zn2+2H++2e－=H2↑氧化反应还原反应负极正极电子沿导线传递，产生电流阳离子失去电子得到电子阴离子正极负极SO42-原电池工作原理小结[练习2]已知空气-锌电池的电极反应为：锌粒：Zn+2OH—－2e—=ZnO+H2O石墨：O2+H2+2e—=2OH—，锌片是（）A．正极，并被还原B．正极，并被氧化C．负极，并被还原D．负极，并被氧化[练习1]下列烧杯中盛有稀硫酸，能够形成原电池并且铁为正极的是（）DCZn－2e-=Zn2+Zn－2e-=Zn2+2H++2e-=H2↑Cu2++2e-=Cu总反应:Zn+2H+=Zn2++H2↑总反应:Zn+Cu2+=Zn2++Cu或Zn+H2SO4=ZnSO4+H2↑或Zn+CuSO4=ZnSO4+Cu负极（锌片）：正极（石墨）：负极（锌片）：正极（铜片）：或或一、如何书写电极反应方程式1、负极：较活泼金属（a）电极反应：a-ne-=an+(氧化反应)电极反应方程式的书写方法2、正极：较不活泼金属或非金属（b）电极反应：Cm++me-=C(还原反应)注意：正负极得失电子数要相等。3、总反应：总反应（离子方程式）=负极反应+正极反应练习3：书写电极反应方程式2Al－6e-=2Al3+Cu－2e-=Cu2+6H++6e-=3H2↑2Fe3++2e-=2Fe2+总反应:2Al+6H+=2Al3++3H2↑总反应:Cu+2Fe3+=2Fe2++Cu2+或2Al+3H2SO4=2Al2(SO4)3+3H2↑或Cu+2FeCl3=2FeCl2+CuCl2负极：正极：负极：正极：或或2Ag++2e-=2Ag总反应:Fe+2Ag+=Fe2++2Ag负极：正极：或Fe－2e-=Fe2+或Fe+2AgNO3=2Fe(NO3)2+2Ag1）化学电池有三大类型：、、.一次性电池二次电池燃料电池2）特点：①一次电池：不可充电，如干电池（又称为锌锰电池，是最早使用的化学电池）②二次电池：可循环利用，放电过程是将能转化为能；充电过程是将能转化为能。③燃料电池：可不断充入氧化剂、还原剂连续使用，最理想的燃料是。（1）产物为水，无污染（2）与其它能源比，反应相同质量，放出能量多（3）来源广化学电电化学H2二、发展中的化学电源：Zn-2e-=Zn2+：2NH4++2e-=2NH3↑+H2↑：Zn+2NH4+=Zn2++2NH3↑+H2↑负极（锌筒）正极（石墨）总反应[讨论]干电池用久后会有什么现象？试解释出现这种现象的原因。[应用]广泛用于卡式录音机、闪光灯、电动玩具、袖珍电视机等。1.干电池（锌锰电池）使用最早的化学电池，属于一次性电池。铅蓄电池2.充电电池（又称二次电池，能够重复使用）负极正极总反应：（Pb）:Pb+SO42--2e-=PbSO4（PbO2）:PbO2+4H++SO42-+2e-=PbSO4+2H2OPb+PbO2+2H2SO4=2PbSO4+2H2O电池工作一段时间后，电解质溶液PH值。升高或Pb+PbO2+4H++2SO42-=2PbSO4+2H2O优点：可反复使用缺点：污染大Pb＋PbO2＋2H2SO42PbSO4＋2H2O放电放电充电充电3、锂电池锂是密度最小的金属，用锂作为电池的负极，跟用相同质量的其他金属作负极相比较，使用寿命大大延长。4、新型燃料电池燃料电池不是把还原剂、氧化剂物质全部燃料电池不是把还原剂、氧化剂物质全部贮藏在电池内，而是在工作时，不断从外界输贮藏在电池内，而是在工作时，不断从外界输入，同时将电极反应产物不断排出电池。入，同时将电极反应产物不断排出电池。氢氧燃料电池工作原理氢氧燃料电池工作原理b.电解质溶液:盐酸[酸性]负极:正极:总反应：a.电解质溶液:KOH溶液[碱性]负极:正极:总反应：氢氧燃料电池2H2+4OH－－4e-＝4H2OO2＋2H2O＋4e-＝4OH－2H2＋O2＝2H2O2H2-4e-=4H+O2+4H++4e-=2H2O2H2＋O2＝2H2O反应原理电极:Pt制作的惰性电极燃料电池负极正极燃料氧化剂O2[练习6]燃料电池是目前电池研究的热点之一。现有某课外小组自制的氢氧燃料电池，如图所示，a、b均为惰性电极。下列叙述不正确的是()A．a极是负极，该电极上发生氧化反应B．b极反应是O2＋4OH－－4e－=2H2OC．总反应方程式为2H2＋O2=2H2OD．氢氧燃料电池是具有应用前景的绿色电源。[练习5]锂电池是一代新型高能电池，它以质量轻、能量高而受到了普遍重视，目前已研制成功多种锂电池，某种锂电池的总反应为Li+MnO2=LiMnO2,下列说法正确的是()A、Li是正极，电极反应为Li－e-=Li+B、Li是负极，电极反应为L...
