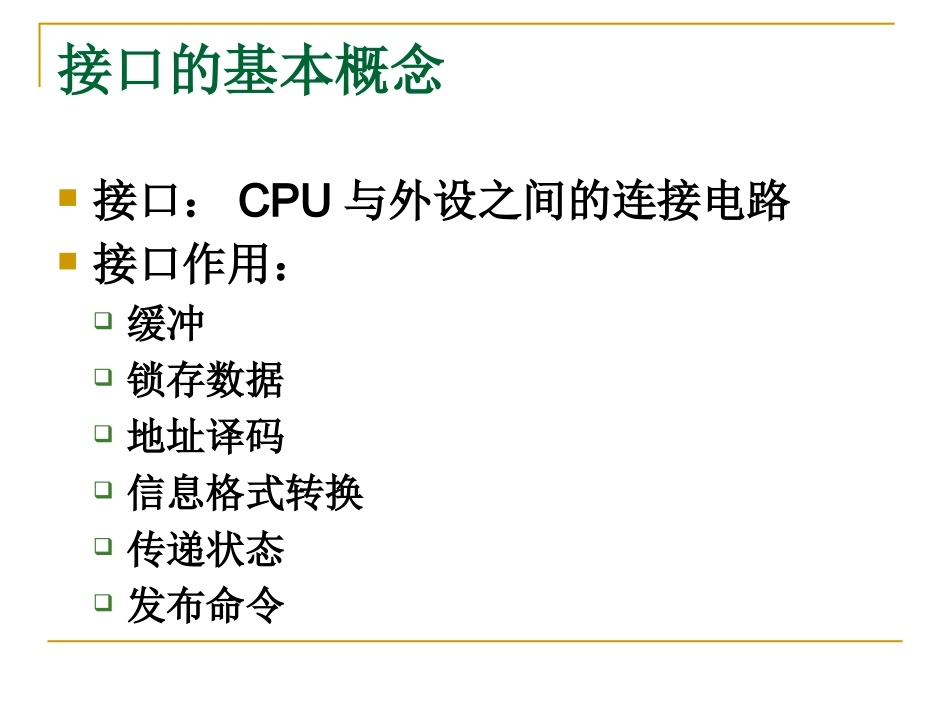

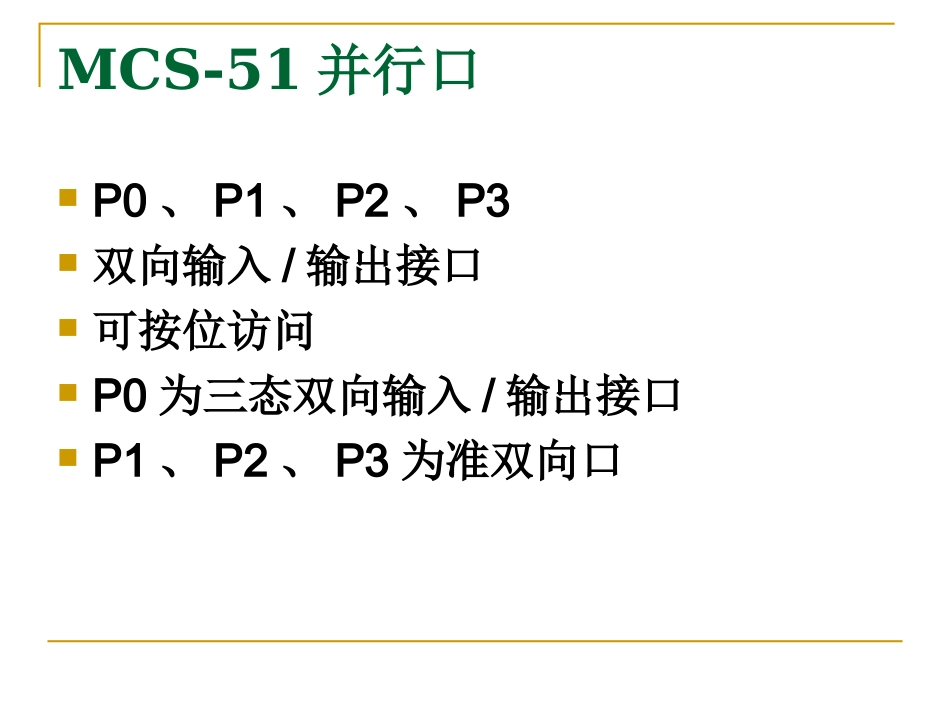

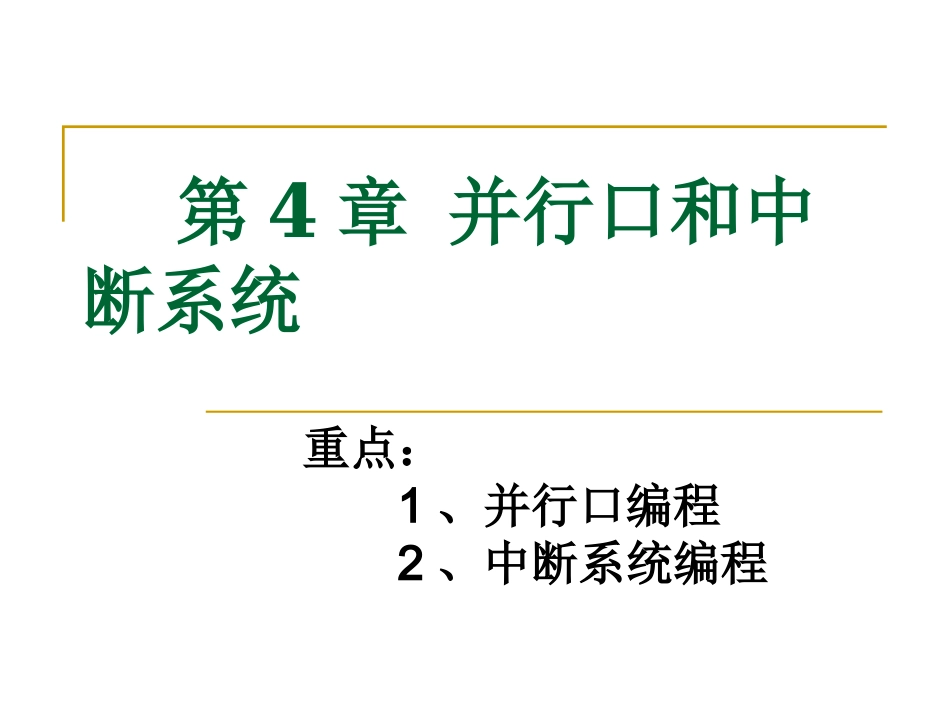

第4章并行口和中断系统重点：1、并行口编程2、中断系统编程接口的基本概念接口：CPU与外设之间的连接电路接口作用：缓冲锁存数据地址译码信息格式转换传递状态发布命令MCS-51并行口P0、P1、P2、P3双向输入/输出接口可按位访问P0为三态双向输入/输出接口P1、P2、P3为准双向口并行口功能P0口：双重功能输入/输出口输出外部存储器的低8位地址P1口：只作为输入/输出口P2口：双重功能输入/输出口输出外部存储器的高8位地址P3口：输入/输出口第二功能：P3.0：RXD（串行输入）P3.1：TXD（串行输出）P3.2：INT0外部中断0输入线P3.3：INT1外部中断1输入线P3.4：T0定时器0外部计数脉冲输入线P3.5：T1定时器1外部计数脉冲输入线P3.6：外部数据存储器写信号P3.7：外部数据存储器读信号并口使用特点P0、P1、P3作为普通输入时，应先向该口写“1”。例如：MOVP1,0FFHMOVA,P1TTL与CMOS电平TTL电平：输出高电平>2.4V,输出低电平<0.4V。在室温下，一般输出高电平是3.5V，输出低电平是0.2V。最小输入高电平和低电平：输入高电平>=2.0V，输入低电平<=0.8V，噪声容限是0.4V。CMOS电平：'1'逻辑电平电压接近于电源电压，'0'逻辑电平接近于0V。而且具有很宽的噪声容限。例4-1监测开关控制LED例4.1程序代码例4.2多LED控制例4.2程序代码4.1.3并口LED数码显示器
