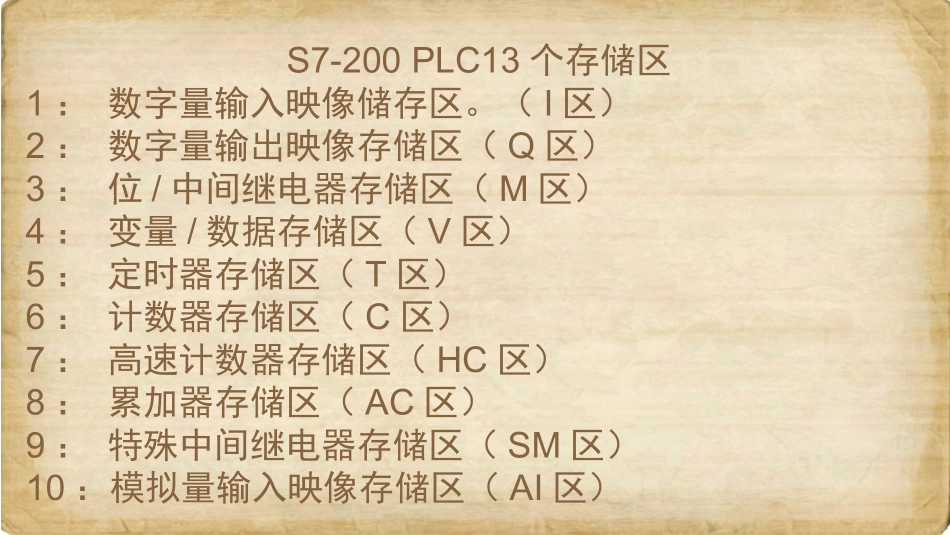

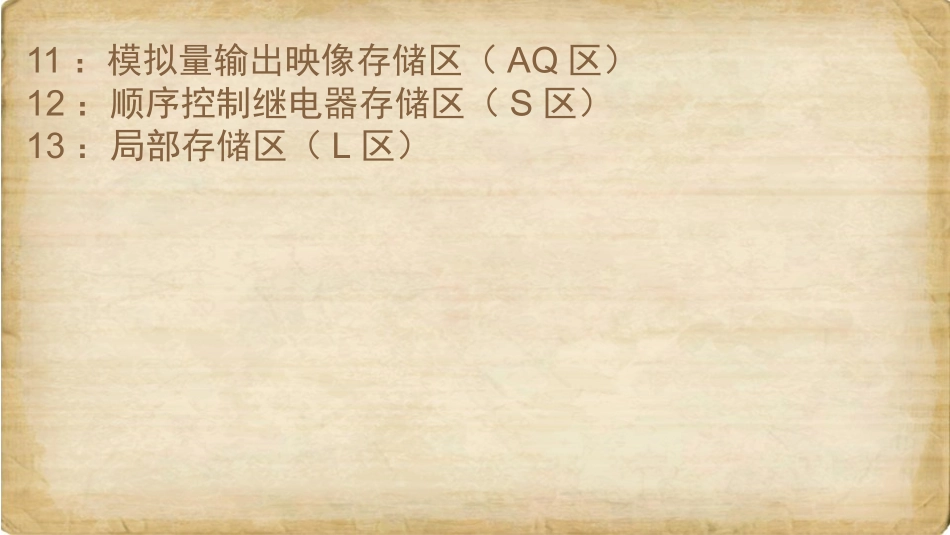

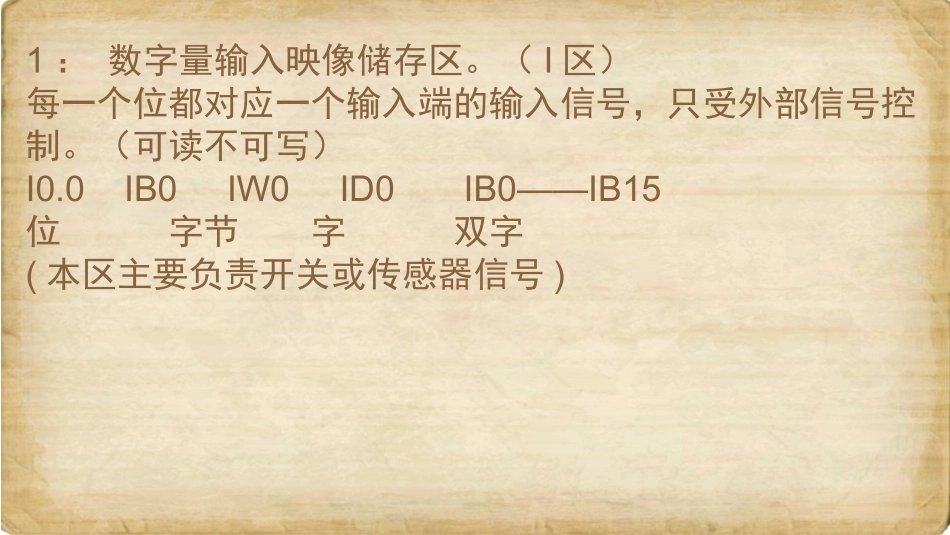

S7-200PLC13个存储区1:数字量输入映像储存区。(I区)2:数字量输出映像存储区(Q区)3:位/中间继电器存储区(M区)4:变量/数据存储区(V区)5:定时器存储区(T区)6:计数器存储区(C区)7:高速计数器存储区(HC区)8:累加器存储区(AC区)9:特殊中间继电器存储区(SM区)10:模拟量输入映像存储区(AI区)11:模拟量输出映像存储区(AQ区)12:顺序控制继电器存储区(S区)13:局部存储区(L区)1:数字量输入映像储存区。(I区)每一个位都对应一个输入端的输入信号,只受外部信号控制。(可读不可写)I0.0IB0IW0ID0IB0——IB15位字节字双字(本区主要负责开关或传感器信号)2:数字量输出映像存储区(Q区)每一个位都对应一个输出端Q0.0QB0QW0QD0QB0——QB15位字节字双字(本区通常用于输出)3:中间继电器存储区(M区)用于存储位的中间结构M0.0MB0MW0MD0MB0——MB31位字节字双字(本区用于控制连接程序段)4:变量/数据存储区(V区)用于存储全局数据和运算结果V0.0VB0VW0VD0VB0——VB5119(CPU型号决定数量此处为224CPU)位字节字双字(本区通常用于存储数据)5:定时器存储区(T区)用于时间累加,每一个定时器,都有一个字类型存储器和一个位(线圈/触点)T0——T255(本区通常用于控制时间)6:计数器存储区(C区)用于对低速脉冲的上升沿进行计数,每一个计数器都有一个字类型的存储器和一个位(线圈/触点)C0——C255(本区通常用于计数)7:高速计数器存储区(HC区)对高速脉冲进行计数,不受扫描周期影响,只有双字类型存储器HC0——HC5(本区通常用于高速计数)8:累加器存储区(AC区)用于存储字节、字、双字时,不需要数据类型转换(万能存储器)AC0——AC39:特殊辅助继电器存储区(SM区)用于系统程序和用户程序之间的信息交换(此为系统程序,无法控制)SM0.0SMB0SMW0SMD0SMB0——SMB549(CPU型号决定数量此处为224CPU)10:模拟量输入映像存储区(AI区)用于存储模拟量输入信号所对应的数字量数据,只受外部信号控制,只有字类型的存储器AIW0——AIW62(CPU型号决定数量此处为224CPU)11:模拟量输出映像存储区(AQ区)用于存储模拟量输出信号所对应的数字量数据,只有字类型存储器AQW0———AQW62(CPU型号决定数量此处为224CPU)12:顺序控制继电器存储区(S区)用于步进阶梯S0.0SB0SW0SD0SB0——SB3113局部存储区(L区)用于存储临时数据,断电后数据丢失,常用于子程序的带参数输入。L0.0LB0LW0LD0LB0——LB59
