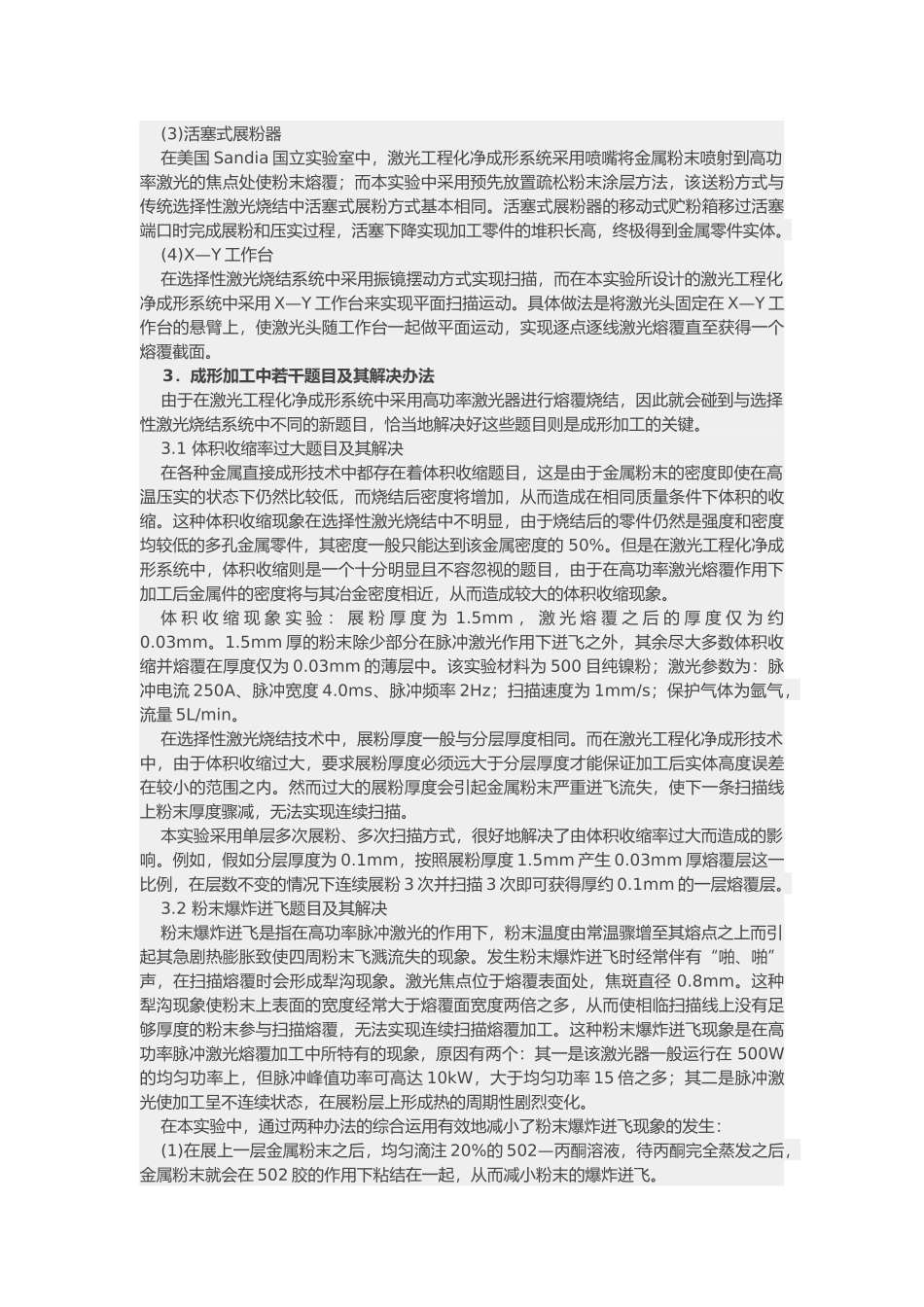

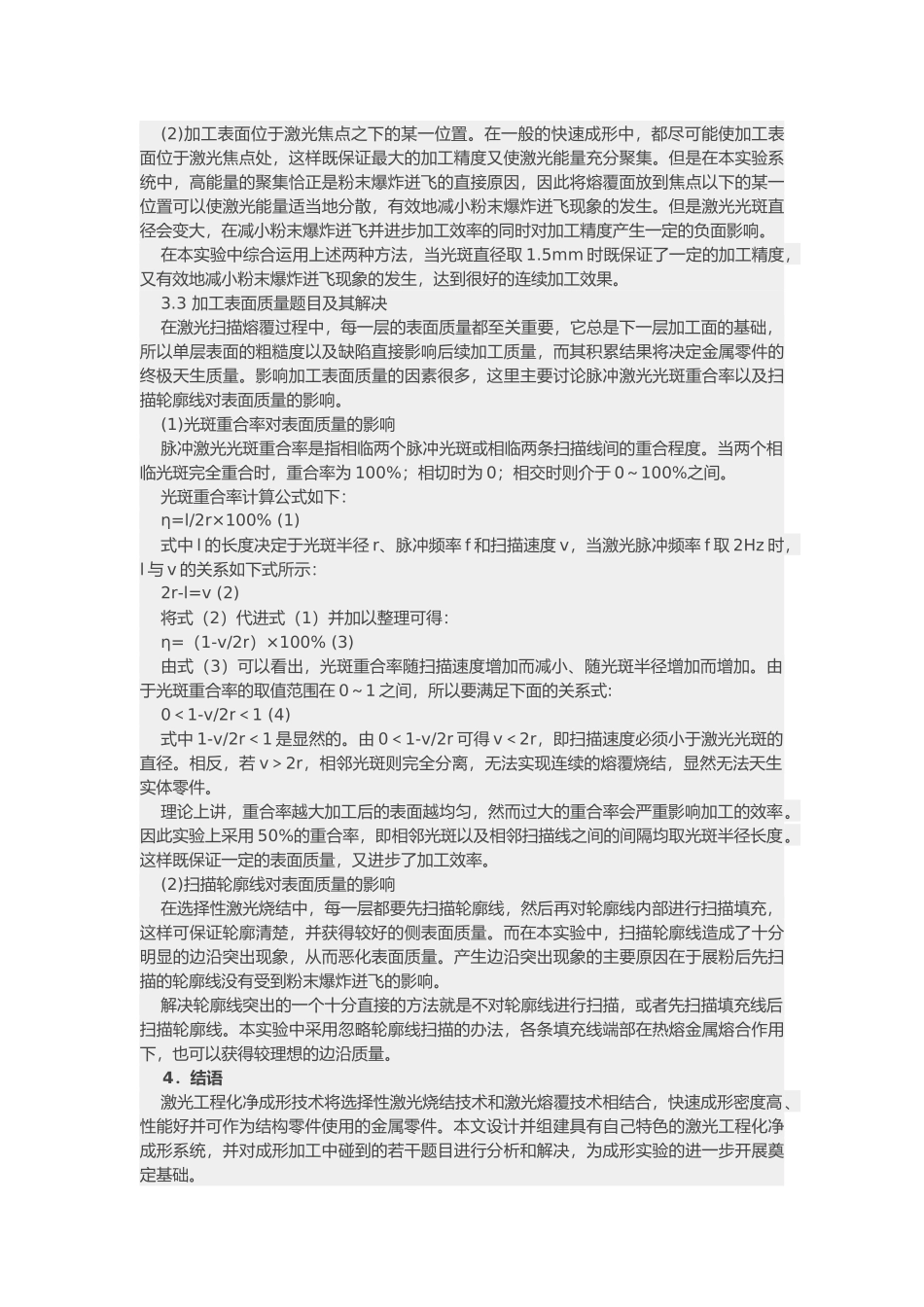

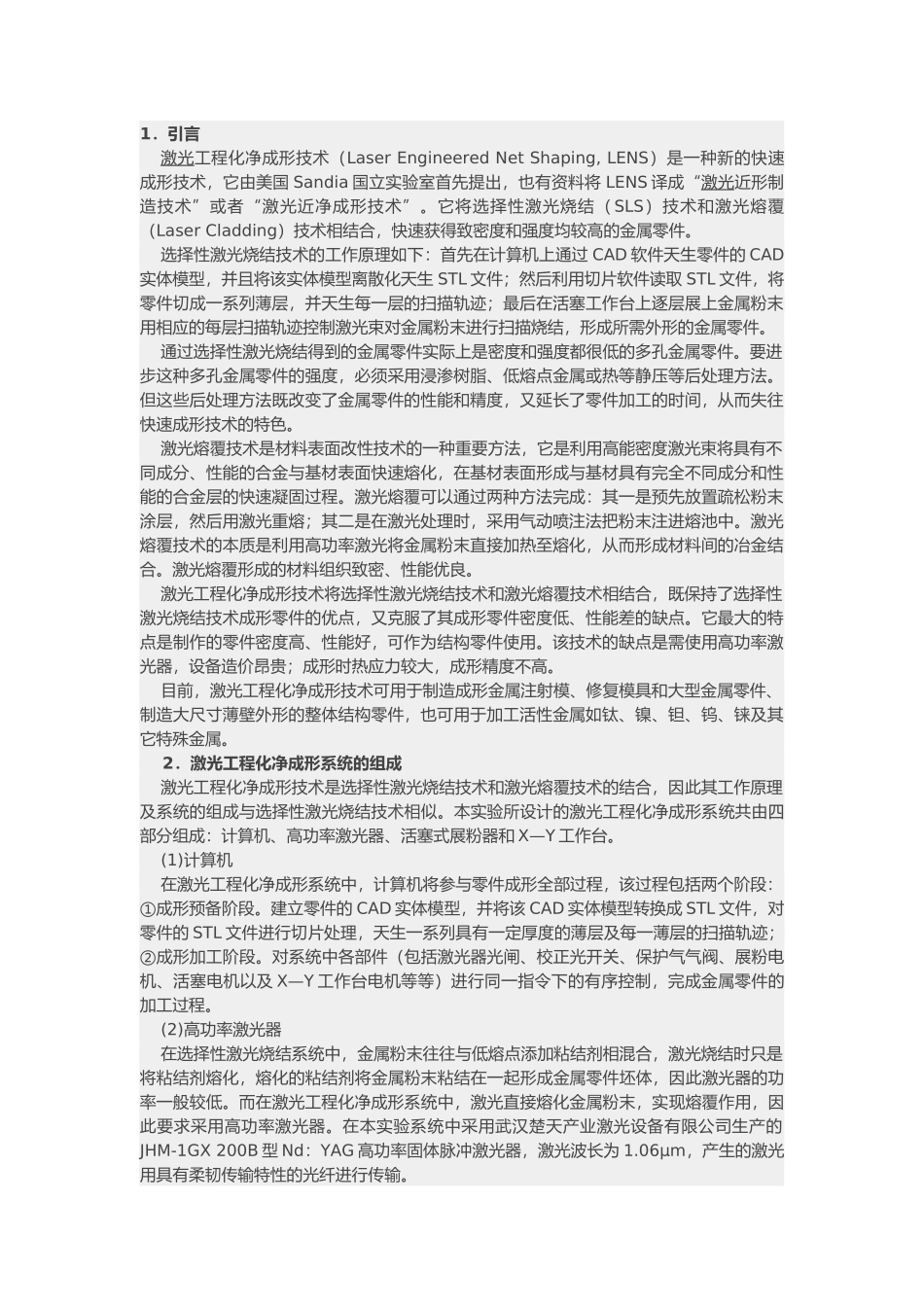

1.引言激光工程化净成形技术(LaserEngineeredNetShaping,LENS)是一种新的快速成形技术,它由美国Sandia国立实验室首先提出,也有资料将LENS译成“激光近形制造技术”或者“激光近净成形技术”。它将选择性激光烧结(SLS)技术和激光熔覆(LaserCladding)技术相结合,快速获得致密度和强度均较高的金属零件。选择性激光烧结技术的工作原理如下:首先在计算机上通过CAD软件天生零件的CAD实体模型,并且将该实体模型离散化天生STL文件;然后利用切片软件读取STL文件,将零件切成一系列薄层,并天生每一层的扫描轨迹;最后在活塞工作台上逐层展上金属粉末用相应的每层扫描轨迹控制激光束对金属粉末进行扫描烧结,形成所需外形的金属零件。通过选择性激光烧结得到的金属零件实际上是密度和强度都很低的多孔金属零件。要进步这种多孔金属零件的强度,必须采用浸渗树脂、低熔点金属或热等静压等后处理方法。但这些后处理方法既改变了金属零件的性能和精度,又延长了零件加工的时间,从而失往快速成形技术的特色。激光熔覆技术是材料表面改性技术的一种重要方法,它是利用高能密度激光束将具有不同成分、性能的合金与基材表面快速熔化,在基材表面形成与基材具有完全不同成分和性能的合金层的快速凝固过程。激光熔覆可以通过两种方法完成:其一是预先放置疏松粉末涂层,然后用激光重熔;其二是在激光处理时,采用气动喷注法把粉末注进熔池中。激光熔覆技术的本质是利用高功率激光将金属粉末直接加热至熔化,从而形成材料间的冶金结合。激光熔覆形成的材料组织致密、性能优良。激光工程化净成形技术将选择性激光烧结技术和激光熔覆技术相结合,既保持了选择性激光烧结技术成形零件的优点,又克服了其成形零件密度低、性能差的缺点。它最大的特点是制作的零件密度高、性能好,可作为结构零件使用。该技术的缺点是需使用高功率激光器,设备造价昂贵;成形时热应力较大,成形精度不高。目前,激光工程化净成形技术可用于制造成形金属注射模、修复模具和大型金属零件、制造大尺寸薄壁外形的整体结构零件,也可用于加工活性金属如钛、镍、钽、钨、铼及其它特殊金属。2.激光工程化净成形系统的组成激光工程化净成形技术是选择性激光烧结技术和激光熔覆技术的结合,因此其工作原理及系统的组成与选择性激光烧结技术相似。本实验所设计的激光工程化净成形系统共由四部分组成:计算机、高功率激光器、活塞式展粉器和X—Y工作台。(1)计算机在激光工程化净成形系统中,计算机将参与零件成形全部过程,该过程包括两个阶段:①成形预备阶段。建立零件的CAD实体模型,并将该CAD实体模型转换成STL文件,对零件的STL文件进行切片处理,天生一系列具有一定厚度的薄层及每一薄层的扫描轨迹;②成形加工阶段。对系统中各部件(包括激光器光闸、校正光开关、保护气气阀、展粉电机、活塞电机以及X—Y工作台电机等等)进行同一指令下的有序控制,完成金属零件的加工过程。(2)高功率激光器在选择性激光烧结系统中,金属粉末往往与低熔点添加粘结剂相混合,激光烧结时只是将粘结剂熔化,熔化的粘结剂将金属粉末粘结在一起形成金属零件坯体,因此激光器的功率一般较低。而在激光工程化净成形系统中,激光直接熔化金属粉末,实现熔覆作用,因此要求采用高功率激光器。在本实验系统中采用武汉楚天产业激光设备有限公司生产的JHM-1GX200B型Nd:YAG高功率固体脉冲激光器,激光波长为1.06μm,产生的激光用具有柔韧传输特性的光纤进行传输。(3)活塞式展粉器在美国Sandia国立实验室中,激光工程化净成形系统采用喷嘴将金属粉末喷射到高功率激光的焦点处使粉末熔覆;而本实验中采用预先放置疏松粉末涂层方法,该送粉方式与传统选择性激光烧结中活塞式展粉方式基本相同。活塞式展粉器的移动式贮粉箱移过活塞端口时完成展粉和压实过程,活塞下降实现加工零件的堆积长高,终极得到金属零件实体。(4)X—Y工作台在选择性激光烧结系统中采用振镜摆动方式实现扫描,而在本实验所设计的激光工程化净成形系统中采用X—Y工作台来实现平面扫描运动。具体做法是将激光头固定在X—Y工作台的悬臂上,使激光头随工作台一起做平面运动,...
