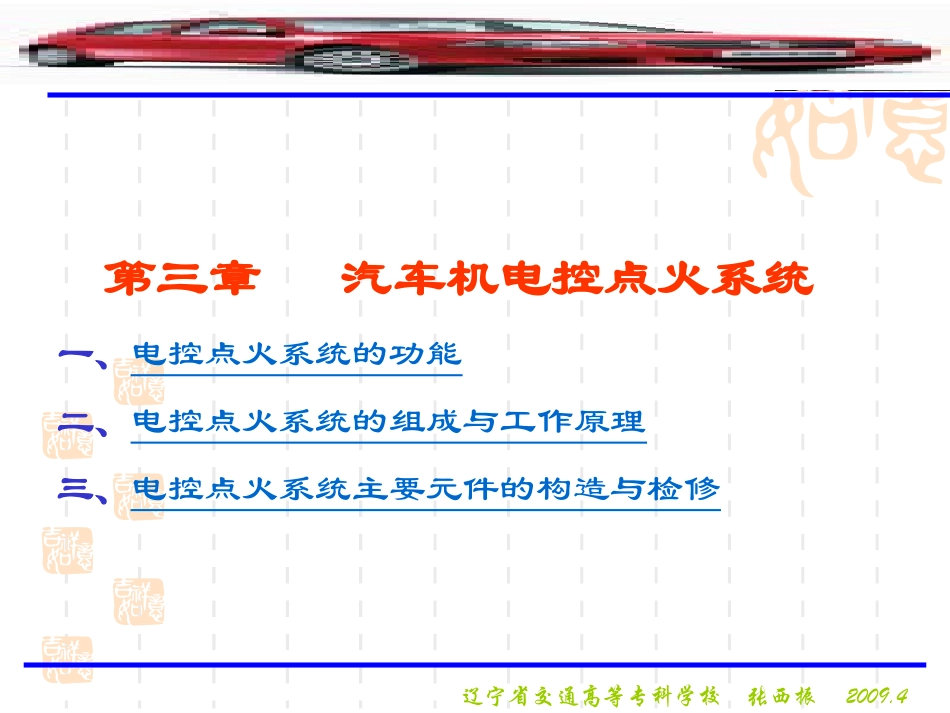

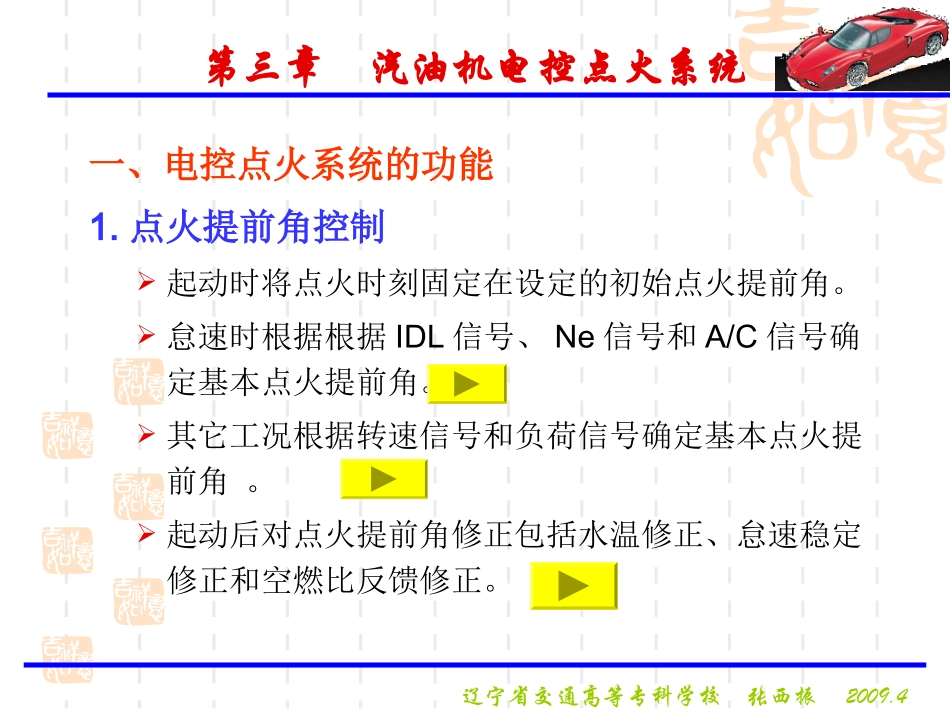

第三章汽油机电控点火系统辽宁省交通高等专科学校张西振2009.4书名：汽车发动机电控技术第2版ISBN：978-7-111-26217-6作者：张西振出版社：机械工业出版社本书配有电子课件第三章汽油机电控点火系统辽宁省交通高等专科学校张西振2009.4第三章汽车机电控点火系统一、电控点火系统的功能二、电控点火系统的组成与工作原理三、电控点火系统主要元件的构造与检修第三章汽油机电控点火系统辽宁省交通高等专科学校张西振2009.4一、电控点火系统的功能1.点火提前角控制起动时将点火时刻固定在设定的初始点火提前角。怠速时根据根据IDL信号、Ne信号和A/C信号确定基本点火提前角。其它工况根据转速信号和负荷信号确定基本点火提前角。起动后对点火提前角修正包括水温修正、怠速稳定修正和空燃比反馈修正。第三章汽油机电控点火系统辽宁省交通高等专科学校张西振2009.4点火提前角控制怠速时基本点火提前的确定第三章汽油机电控点火系统辽宁省交通高等专科学校张西振2009.4点火提前角控制其它工况基本点火提前角的确定第三章汽油机电控点火系统辽宁省交通高等专科学校张西振2009.4点火提前角控制水温修正包括暖机修正和过热修正。暖机修正过热修正第三章汽油机电控点火系统辽宁省交通高等专科学校张西振2009.4点火提前角控制怠速稳定修正空燃比反馈修正第三章汽油机电控点火系统辽宁省交通高等专科学校张西振2009.41.点火提前角控制2.通电时间（闭合角）控制根据Ne信号和电源电压确定合适的通电时间。随转速提高和电源电压下降，通电时间增长。第三章汽油机电控点火系统辽宁省交通高等专科学校张西振2009.41.点火提前角控制2.通电时间（闭合角）控制3.爆燃控制根据爆燃传感器信号对点火提前角进行反馈控制。爆燃控制过程第三章汽油机电控点火系统辽宁省交通高等专科学校张西振2009.4爆燃控制爆燃控制过程中点火提前角的变化第三章汽油机电控点火系统辽宁省交通高等专科学校张西振2009.4二、电控点火系统的组成与工作原理1.基本组成电源点火开关传感器ECU点火器点火线圈分电器火花塞第三章汽油机电控点火系统辽宁省交通高等专科学校张西振2009.42.基本原理传感器信号Ne信号：发动机曲轴转角信号。G信号：活塞运行到压缩上止点位置的判别信号。控制信号IGt信号：ECU向点火器中功率晶体管发出的通断控制信号。IGd信号：在无分电器的电控点火系统中，ECU向点火器输送的判别气缸的信号。IGf信号：完成点火后，点火器向ECU输送的点火确认信号。第三章汽油机电控点火系统辽宁省交通高等专科学校张西振2009.4点火提前角控制原理第三章汽油机电控点火系统辽宁省交通高等专科学校张西振2009.43.典型电控点火系统－有分电器式1～8－传感器9～10－输入回路11－A/D转换器12－输出回路13－存储器14－恒定电压电源15－点火器16－点火线圈17－分电器第三章汽油机电控点火系统辽宁省交通高等专科学校张西振2009.43.典型电控点火系－无分电器式1-火花塞2-点火线圈3-点火器4-传感器5-ECU根据点火线圈数量和高压电分配方式分为独立点火方式、同时点火方式和二极管配电点火方式3种第三章汽油机电控点火系统辽宁省交通高等专科学校张西振2009.43.典型电控点火系－无分电器独立点火方式1－点火线圈2－火花塞3－点火器4－ECU5－传感器信号第三章汽油机电控点火系统辽宁省交通高等专科学校张西振2009.43.典型电控点火系－无分电器同时点火方式第三章汽油机电控点火系统辽宁省交通高等专科学校张西振2009.43.典型电控点火系－无分电器二极管配电方式第三章汽油机电控点火系统辽宁省交通高等专科学校张西振2009.44.爆燃控制系统1－爆燃传感器2－ECU3－其它传感器4－点火器和点火线圈5－分电器6－火花塞第三章汽油机电控点火系统辽宁省交通高等专科学校张西振2009.4三、电控点火系统主要元件的构造与检修1.点火器有分电器式电控点火系统中，点火器和点火线圈一般都与分电器组装在一起，称之为整体式点火组件。1－垫片2－电容器3－导线夹4－分电器盖5－点火器6－分电器壳体7－点火线圈防尘罩8－分电器电缆9－分火头10－点火线圈第三章汽油机电控点火系统辽宁省交通...
