架空型接地短路故障指示器技术规范20150623VIP免费

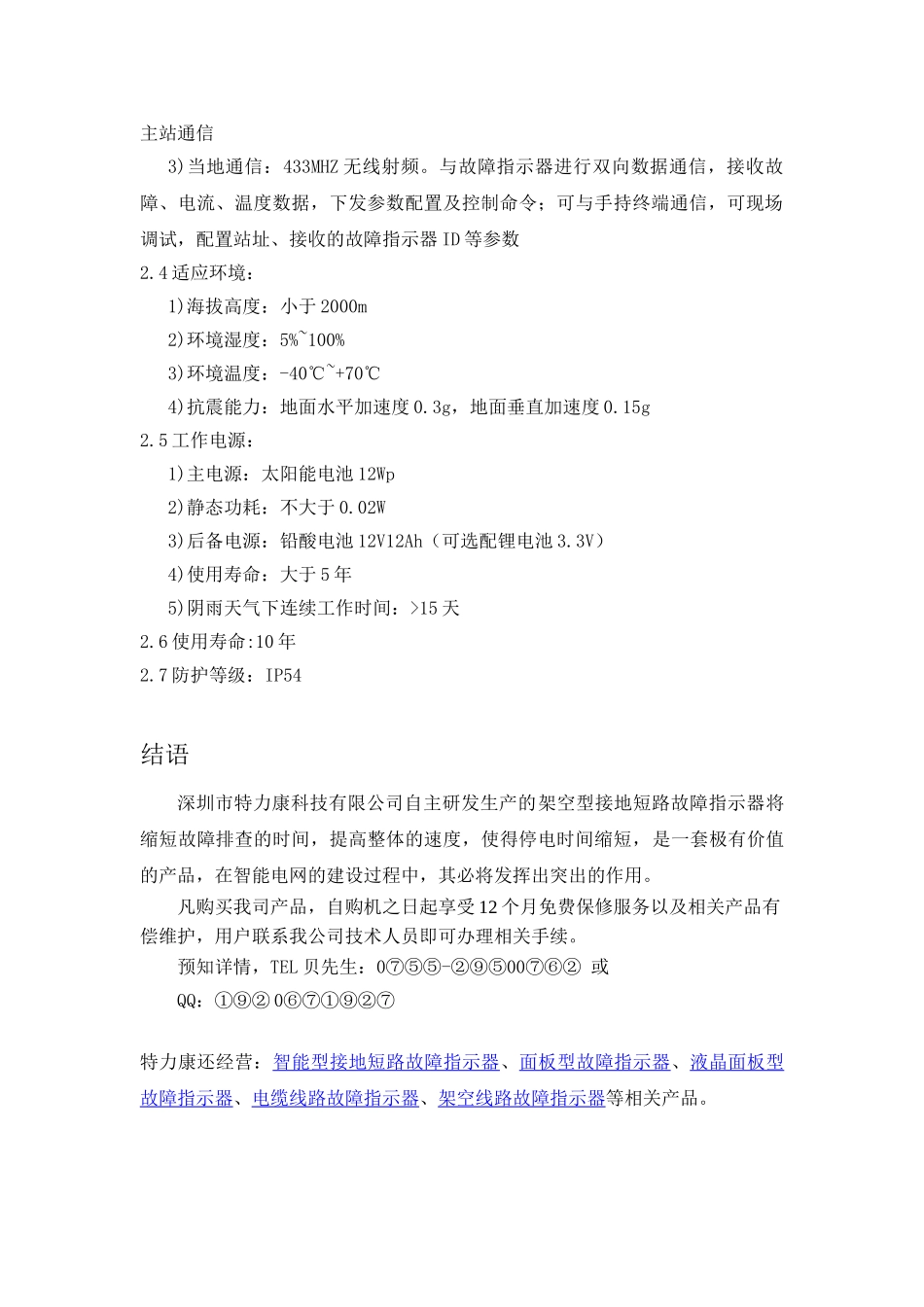

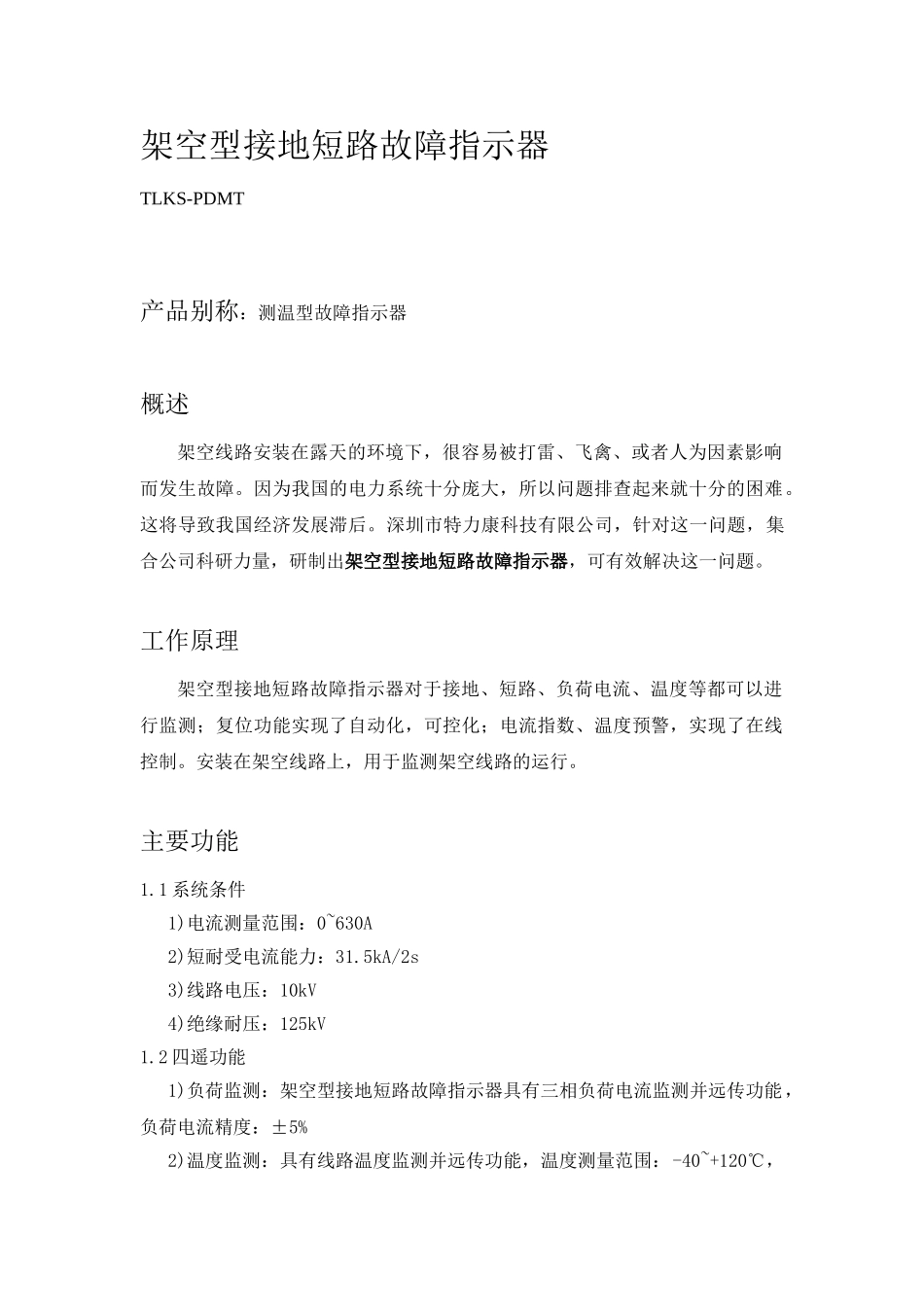

架空型接地短路故障指示器TLKS-PDMT产品别称：测温型故障指示器概述架空线路安装在露天的环境下，很容易被打雷、飞禽、或者人为因素影响而发生故障。因为我国的电力系统十分庞大，所以问题排查起来就十分的困难。这将导致我国经济发展滞后。深圳市特力康科技有限公司，针对这一问题，集合公司科研力量，研制出架空型接地短路故障指示器，可有效解决这一问题。工作原理架空型接地短路故障指示器对于接地、短路、负荷电流、温度等都可以进行监测；复位功能实现了自动化，可控化；电流指数、温度预警，实现了在线控制。安装在架空线路上，用于监测架空线路的运行。主要功能1.1系统条件1)电流测量范围：0~630A2)短耐受电流能力：31.5kA/2s3)线路电压：10kV4)绝缘耐压：125kV1.2四遥功能1)负荷监测：架空型接地短路故障指示器具有三相负荷电流监测并远传功能，负荷电流精度：±5%2)温度监测：具有线路温度监测并远传功能，温度测量范围：-40~+120℃，精度：±1℃3)参数设置：可选故障定值设置；复位时间设置；现场电流值校正等参数设置4)故障监测：具有识别短路、接地故障的功能；并可区分永久性故障和瞬时性故障；抑制合闸励磁涌流引起的误动现象；故障指示器动作准确率：大于90%；5)现场调试：可以通过手持终端控制指示器翻牌或复位1.3告警显示：翻牌显示或发光显示，360°范围内均可观察。翻牌方式时，显示牌采用夜视反光技术，可动作无限次；连续闪光时间≥5000小时，闪光时间间隔≤5s；翻牌/闪光夜间可视距离≥300m1.4通信方式：无线433Mhz与通信终端或手持终端通信；无线通信距离：≤100m1.5自动复位：架空型接地短路故障指示器探头具有延时自动复位、上电复位（可选）或（和）遥控复位的功能，自动复位时间可由用户指定或现场通过手持终端设置复位时间，故障发生时自动开始计时，返回时间误差不大于±10%r1.6重量:≤550g1.7防锈耐蚀：架空型接地短路故障指示器结构零件采用防锈防蚀材料1.8带电装卸：可带电安装和摘卸，装卸过程不发生误报警1.9适应环境1)海拔高度：小于2000m2)环境湿度：5%~100%3)温度：-40℃~+70℃4)抗风能力：风力150km/h不可松脱1.10防护等级：IP681.11运行寿命:10年架空通信终端2.1每台架空型接地短路故障指示器通信终端可以接入多组故障指示器2.2杆塔倾角测量范围0~90°，上报倾角值与告警2.3通信：1)通信规约：IEC60870-5-101、IEC60870-5-104或Modbus等2)远方通信：无线短消息、GSM/GPRS、以太网、串口、光纤、载波等方式与主站通信3)当地通信：433MHZ无线射频。与故障指示器进行双向数据通信，接收故障、电流、温度数据，下发参数配置及控制命令；可与手持终端通信，可现场调试，配置站址、接收的故障指示器ID等参数2.4适应环境：1)海拔高度：小于2000m2)环境湿度：5%~100%3)环境温度：-40℃~+70℃4)抗震能力：地面水平加速度0.3g，地面垂直加速度0.15g2.5工作电源：1)主电源：太阳能电池12Wp2)静态功耗：不大于0.02W3)后备电源：铅酸电池12V12Ah（可选配锂电池3.3V）4)使用寿命：大于5年5)阴雨天气下连续工作时间：>15天2.6使用寿命:10年2.7防护等级：IP54结语深圳市特力康科技有限公司自主研发生产的架空型接地短路故障指示器将缩短故障排查的时间，提高整体的速度，使得停电时间缩短，是一套极有价值的产品，在智能电网的建设过程中，其必将发挥出突出的作用。凡购买我司产品，自购机之日起享受12个月免费保修服务以及相关产品有偿维护，用户联系我公司技术人员即可办理相关手续。预知详情，TEL贝先生：0⑦⑤⑤-②⑨⑤00⑦⑥②或QQ：①⑨②0⑥⑦①⑨②⑦特力康还经营：智能型接地短路故障指示器、面板型故障指示器、液晶面板型故障指示器、电缆线路故障指示器、架空线路故障指示器等相关产品。
