2024围堰施工方案VIP免费

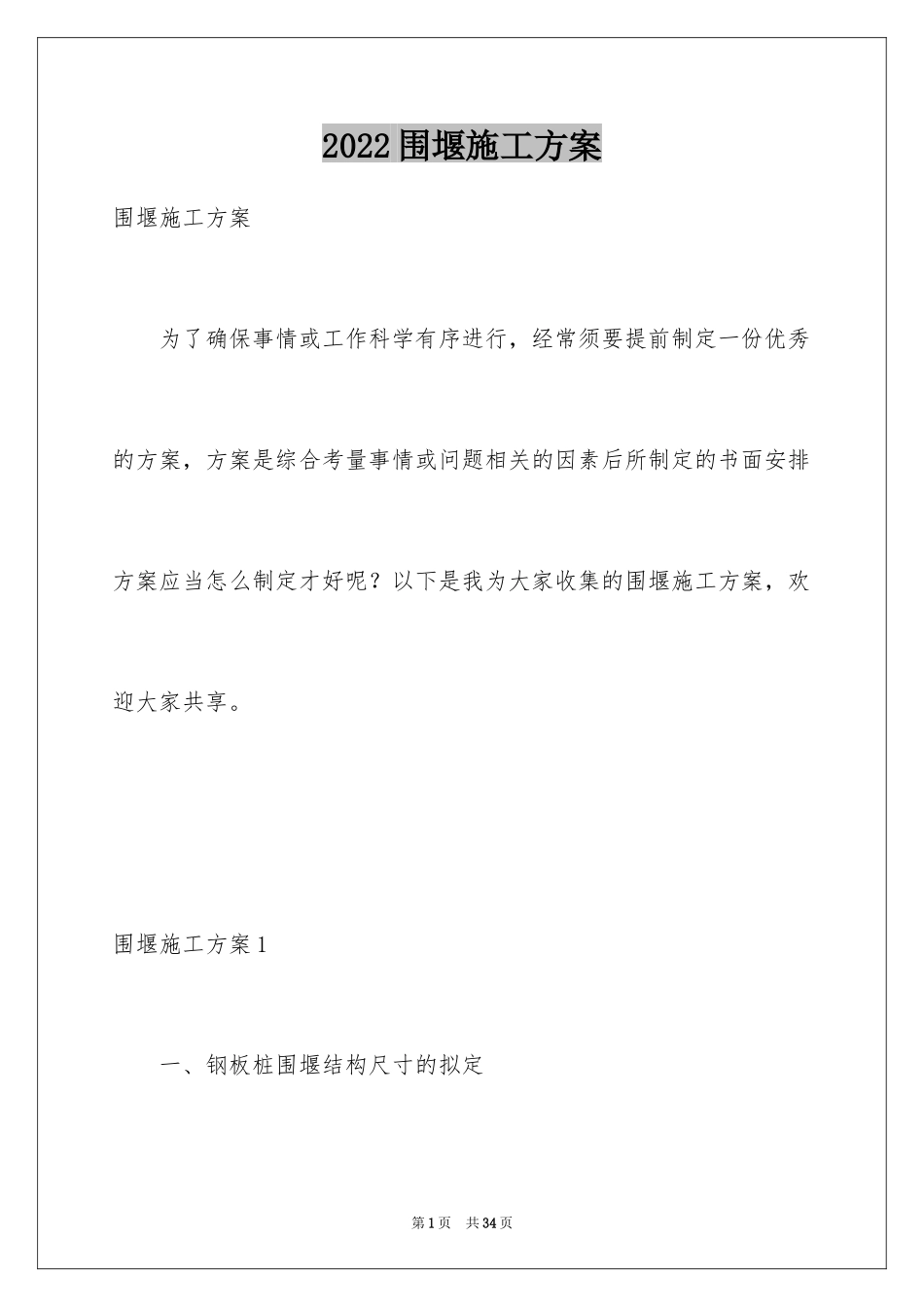

2022围堰施工方案围堰施工方案为了确保事情或工作科学有序进行，经常须要提前制定一份优秀的方案，方案是综合考量事情或问题相关的因素后所制定的书面安排方案应当怎么制定才好呢？以下是我为大家收集的围堰施工方案，欢迎大家共享。围堰施工方案1一、钢板桩围堰结构尺寸的拟定第1页共34页（1）钢板桩围堰总体尺寸的拟定沉井基础，钢板桩围堰的大小依据沉井大小而定，沉井顶部要设置支承钢板桩的托盘，钢板桩围堰内径等于沉井外径。当沉井顶面高程在河床面以下时，为了便于沉井下沉，不宜在沉井顶部设置伸臂托盘，此时钢板桩围堰的外径就要小于沉井外径。支承钢板桩的托盘槽口外侧要设置钢带，钢带强度要满足围堰施工期间的内、外水头差产生的最大压力的要求，以防钢板桩围堰炸裂。钢板桩围堰的高度依据施工期间的水位、沉井顶面高第2页共34页程、波浪高度、沉井可能会超下沉量等因素确定。（2）钢环层数、层高和截面尺寸的拟定钢环层数依据钢板桩围堰的高度、钢板桩的抗弯强度以及钢环本身的强度而定。尽可能利用万能杆件，通常底层钢环离沉井约20m，钢环之间的间距为40m。（3）钢板桩的处理其方法是：a、同一围堰的钢板桩只能用同样的锁口。按设计尺寸计算出访用钢板桩的数量，以确保够用；b、剔除锁口裂开、扭曲、变形的钢板桩；c、剔除钢板桩表面因焊接钢板、钢筋留下的残渣瘤；第3页共34页d、在钢板桩锁口内涂抹黄油以削减插打时锁口间的摩擦和削减钢板桩围堰的渗漏。（4）钢板桩导向装置的设置测量放样，设置定位桩。依据定位桩安装导向框架。（5）插打首片钢板桩为了确保插打位置精确，第一片钢板桩是插打的关键。在导向架上设置一个限位框架，大小比钢板桩每边放大1cm，插打时钢板桩背紧靠导向架，边插打边将吊钩缓慢下放。这时应在相互垂直的2个方向用经纬仪观测，以确保钢板桩插正、插直，然后以第1根钢板桩为第4页共34页基准，再向两边对称插打钢板桩。（6）插打过程限制在插打过程中，钢板桩下端向上挤压，钢板桩锁口之间缝隙较大上端总会向远离第一根钢板桩的方向倾斜。因此，每打4根~5根钢板桩就要用垂球吊线，将钢板桩的倾斜度限制在1%以内，超过限定的倾斜度应纠偏（一次性纠偏不能太多，以免锁口卡住，影响下一片钢板桩的插打）。当钢板桩偏移太大时，只能采纳多次纠偏的方法逐步减小移量，若因土质太硬纠偏困难时，可采纳走四滑轮组纠偏。插打过程应留意的问题是a、插打时要严格限制垂直度，特殊第5页共34页是第一根桩。b、当钢板桩难以下插时，应停下来分析缘由，检查锁口是否变形，桩身是否变形，钢板桩有无障碍物等，不能一味蛮干，磨损了钢板桩。c、振动锤的夹板由液压限制，必需常常检查液压设置，防止因液压泵失灵而引起钢板桩掉落。（7）合拢前的打算在即将合拢时，起先测量并计算出钢板桩底部的直线距离，再依据钢板桩的宽度，计算出所需钢板桩的片数，按此确定下一步钢板桩如何插打（即是增加钢板桩，还是钢板桩插打时向外绕圆弧）。（8）合拢时桩的调整处理第6页共34页主要是：a、为了便于合拢，合拢处的两片桩应一高一低，合拢时往往出现#上小下大？（下端有土挤压，上端是自由的）的状况，此时可用两个走四滑车组向两边拉开，直到合拢桩两边桩顶的距离等于钢板桩宽度为止，在接近平行时，再将合拢桩插入，打到设计标高。b、方形围堰有4个面，打完的每一片钢板桩都要沿导向架的法线和切线方向垂直，合拢应选择在角桩旁边（一般距离角桩4~5片），假如距离上有差距，可调整合拢边相邻一边离导向架的距离。第7页共34页为了防止合拢处两片桩不在一个平面内，肯定要调整好角桩方向让其一面锁口与对面的钢板桩锁口尽量保持平行。二、安装内支撑（1）安装内支撑一边抽水，一边安装内支撑，抽水时应每抽1m稍停一段时间，以使内支撑稳步受力，并刚好堵漏。内支撑安装留意事项：a、要严格按设计内支撑数量安装；b、内支撑随抽水标高刚好安装c、安装内支撑时要严格限制焊缝质量。（2）导向框的制作第8页共34页钢板桩围堰采纳I40b型钢作为内导向框制成围囹，其作用在插打钢板桩时起导向作用，可兼作施工平台。（3）打桩机具的选择各种类型打桩机具，只要适合于打...
