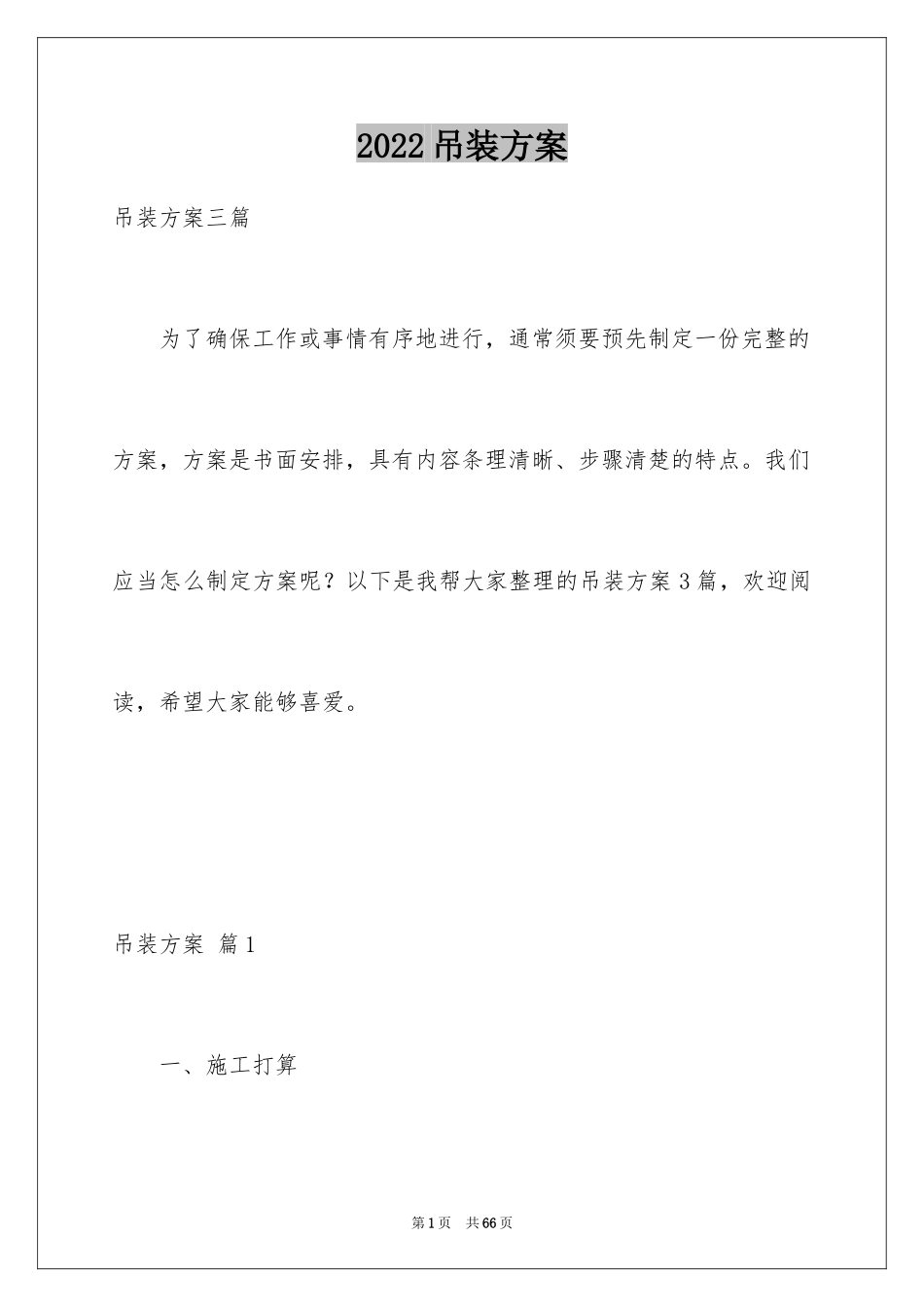

2024吊装方案_2_第1页
1/66

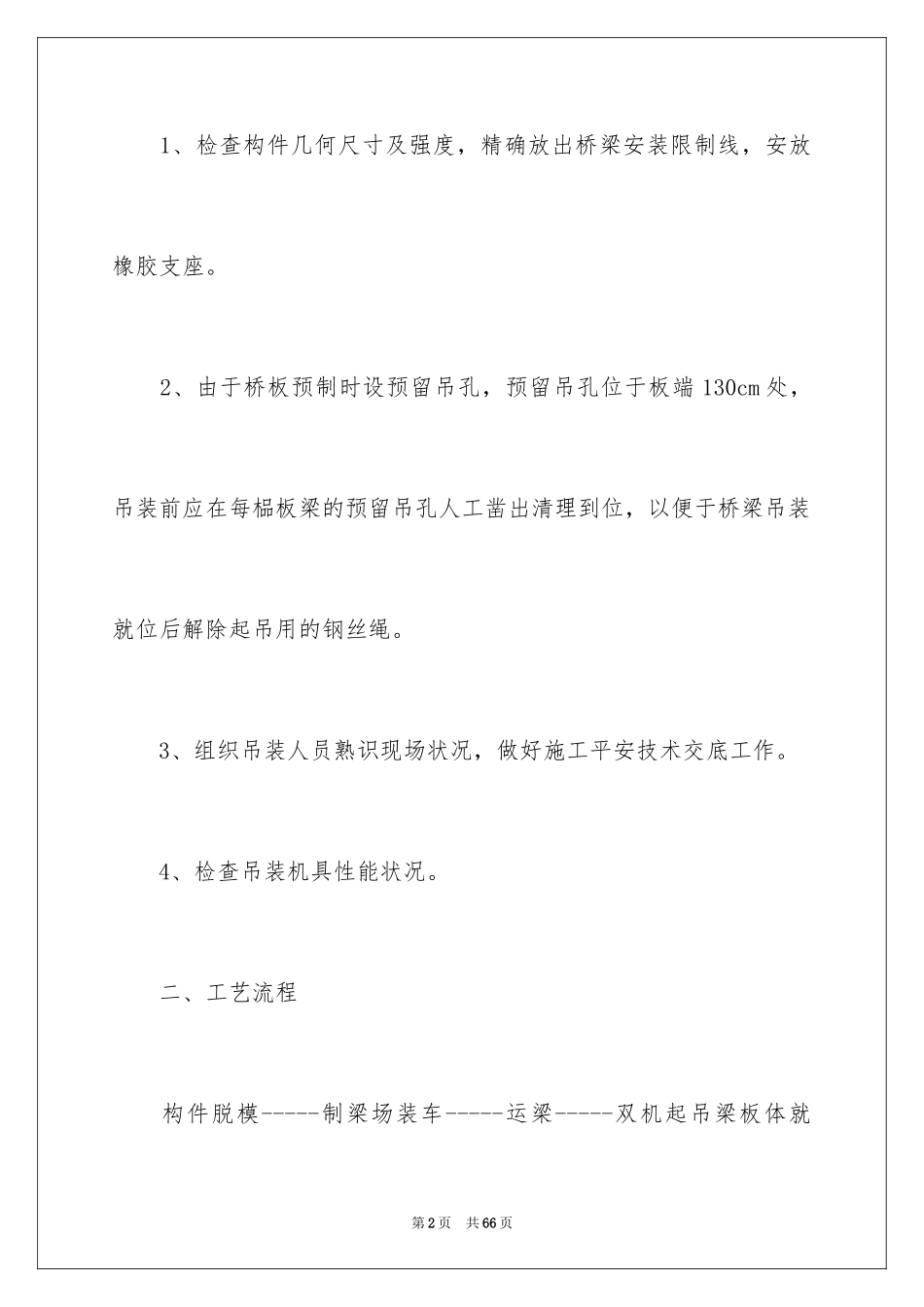

2024吊装方案_2_第2页
2/66

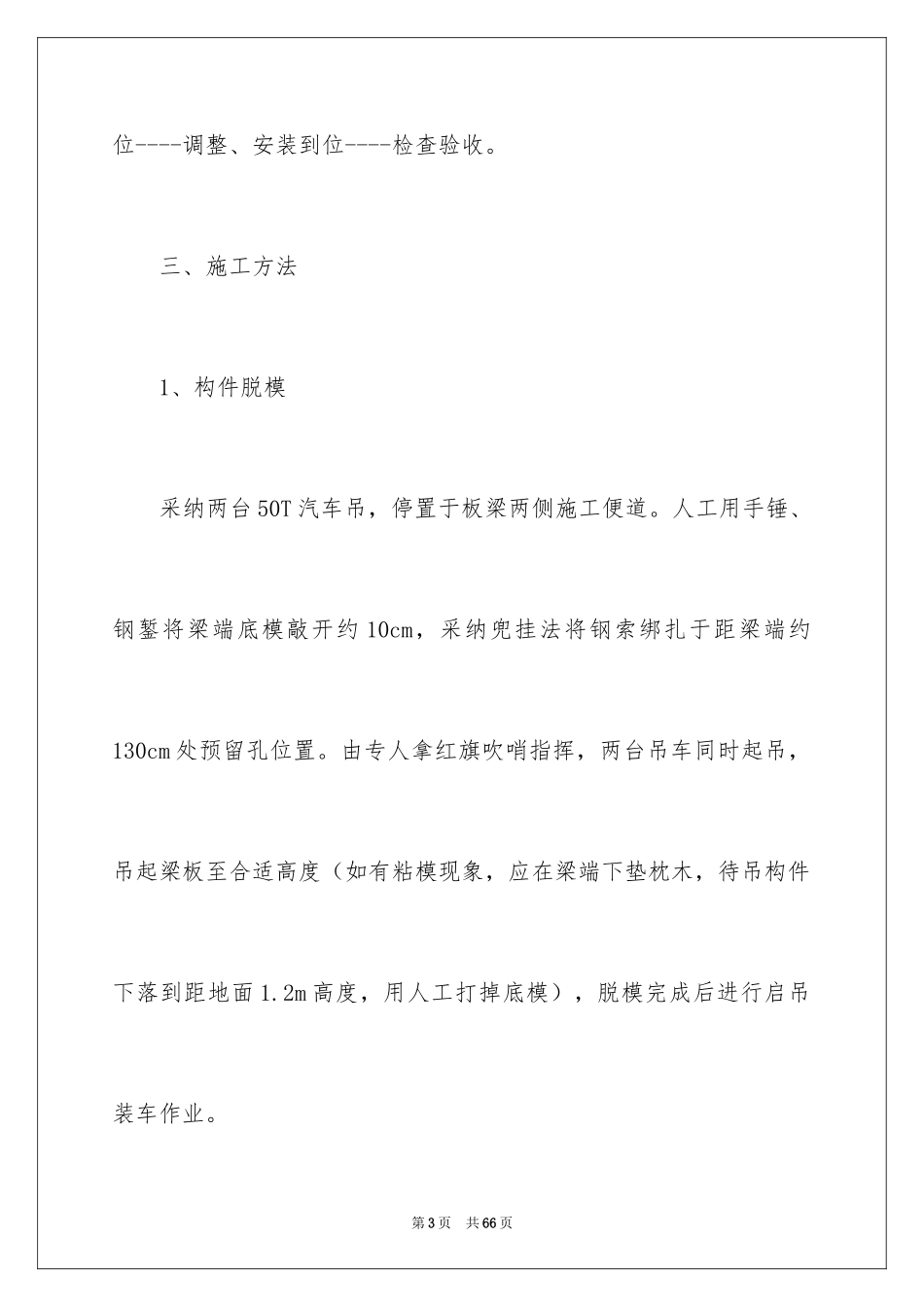

2024吊装方案_2_第3页
3/66
2022吊装方案吊装方案三篇为了确保工作或事情有序地进行,通常须要预先制定一份完整的方案,方案是书面安排,具有内容条理清晰、步骤清楚的特点。我们应当怎么制定方案呢?以下是我帮大家整理的吊装方案3篇,欢迎阅读,希望大家能够喜爱。吊装方案篇1一、施工打算第1页共66页1、检查构件几何尺寸及强度,精确放出桥梁安装限制线,安放橡胶支座。2、由于桥板预制时设预留吊孔,预留吊孔位于板端130cm处,吊装前应在每榀板梁的预留吊孔人工凿出清理到位,以便于桥梁吊装就位后解除起吊用的钢丝绳。3、组织吊装人员熟识现场状况,做好施工平安技术交底工作。4、检查吊装机具性能状况。二、工艺流程构件脱模-----制梁场装车-----运梁-----双机起吊梁板体就第2页共66页位----调整、安装到位----检查验收。三、施工方法1、构件脱模采纳两台50T汽车吊,停置于板梁两侧施工便道。人工用手锤、钢錾将梁端底模敲开约10cm,采纳兜挂法将钢索绑扎于距梁端约130cm处预留孔位置。由专人拿红旗吹哨指挥,两台吊车同时起吊,吊起梁板至合适高度(如有粘模现象,应在梁端下垫枕木,待吊构件下落到距地面1.2m高度,用人工打掉底模),脱模完成后进行启吊装车作业。第3页共66页2、构件装车采纳两台50T汽车吊进行装车作业,运梁车辆采纳20m托盘车。拖车盘内垫好枕木后,装车时吊车以尾部紧临板梁侧方停置,吊车中心线与板梁纵向呈平行状态。双机吊起板梁后,分别旋转适当角度,待半挂车倒车至梁下,梁板吊钩缓缓落下,将板梁平稳地搁放在车盘左侧,用同法起吊下一榀板梁搁放于半挂车车盘右侧。每车装好一或两榀梁后即可进行运至吊装现场。3、运输作业由于桥板运输道路两侧均与村庄道路交叉通过,桥板运输时,应第4页共66页有指挥人员前后引导半挂车行驶。协调运输时间确保运输平安。4、桥梁吊装采纳90T汽车吊两台,两台吊车分别在两排墩台外侧对称停置,半挂车仍停置于桥梁左侧便道上。专人指挥两台90T吊车,一车分别吊起梁体的一端,将梁体从半挂车上渐渐吊起。指挥汽车吊调正方向后匀速缓慢落下,待降至距盖梁顶面约1m高度人工协助调正,缓缓落钩将梁体调正后依次就位。就位后安装人员马上检查一块梁板的四个角支座是否受力,是否位置精确,如有异样马上将梁板吊起在支座处加垫钢板或调正支座位置,待调整完成后再次就位时,依旧进行上第5页共66页述检查,检查达到合格要求后,保证支座安装平稳,再解钩进行下一片梁的吊装。五、平安施工与质量要求1、参与施工人员必需严格根据操作规程进行施工作业,现场安装人员必需系带平安帽,吊装旋转范围内严禁站人。2、吊装人员应对吊装机具随时检查,发觉隐患应马上进行处理,以杜绝平安事故的发生3、采纳兜挂法绑扎板梁时,钢索与板梁之间的夹角应大于50度,并在棱角处加垫衬物,以爱护梁和钢索不受损伤。第6页共66页4、严格限制安装偏差,应符合设计要求。六、机具配置4x5p)D!o5VQY50、QY900汽车吊各2台、20m托盘车2辆、21.5—1700钢丝绳42mi2U!B52v卡环、枕木等数套七、人员配备现场总指挥1人专职质量、平安员各1人信号指挥1人吊车人员5人装车操作工4人第7页共66页吊装就位操作工6人吊装方案篇2一、编制依据1、《起重机设计手册》铁道部出版社2、《起重吊运指挥信号》GB5082-85二、适用范围依据施工组织设计,钻孔桩作业段均采纳汽车吊吊装。三、主要设备(见附表1)四、吊装方案第8页共66页吊装作业地点应选择在交通便利、地面平坦密实、远离架空电线和坑穴沟渠的位置。本工程位于新机场,施工区域场地狭小,但是四周无高压架空线,吊装条件较好。现场吊机的运用,主要为吊装钢筋笼、桩机钻头等,钢筋笼的平均重量为1.7t,桩机钻头最大重量为4t,施工区域目前为210m,为吊装的机动敏捷性,故选择轮胎汽车吊。(一)钢筋笼吊装钢筋笼吊装前应联系担当运输的长大件公司派员实地查看是否具备车辆进场条件及车辆可能的停放位置和方向,再由生产经理组织物第9页共66页资设备部、安质部、工程部、起重作业负责人和操作员及装吊作业负责人就作业位置、详细吊装作业流程、落笼位置等问题现场予以解决确定。(二)钢筋吊装钢筋笼的制作采纳集中制作的形式,吊挂捆...
