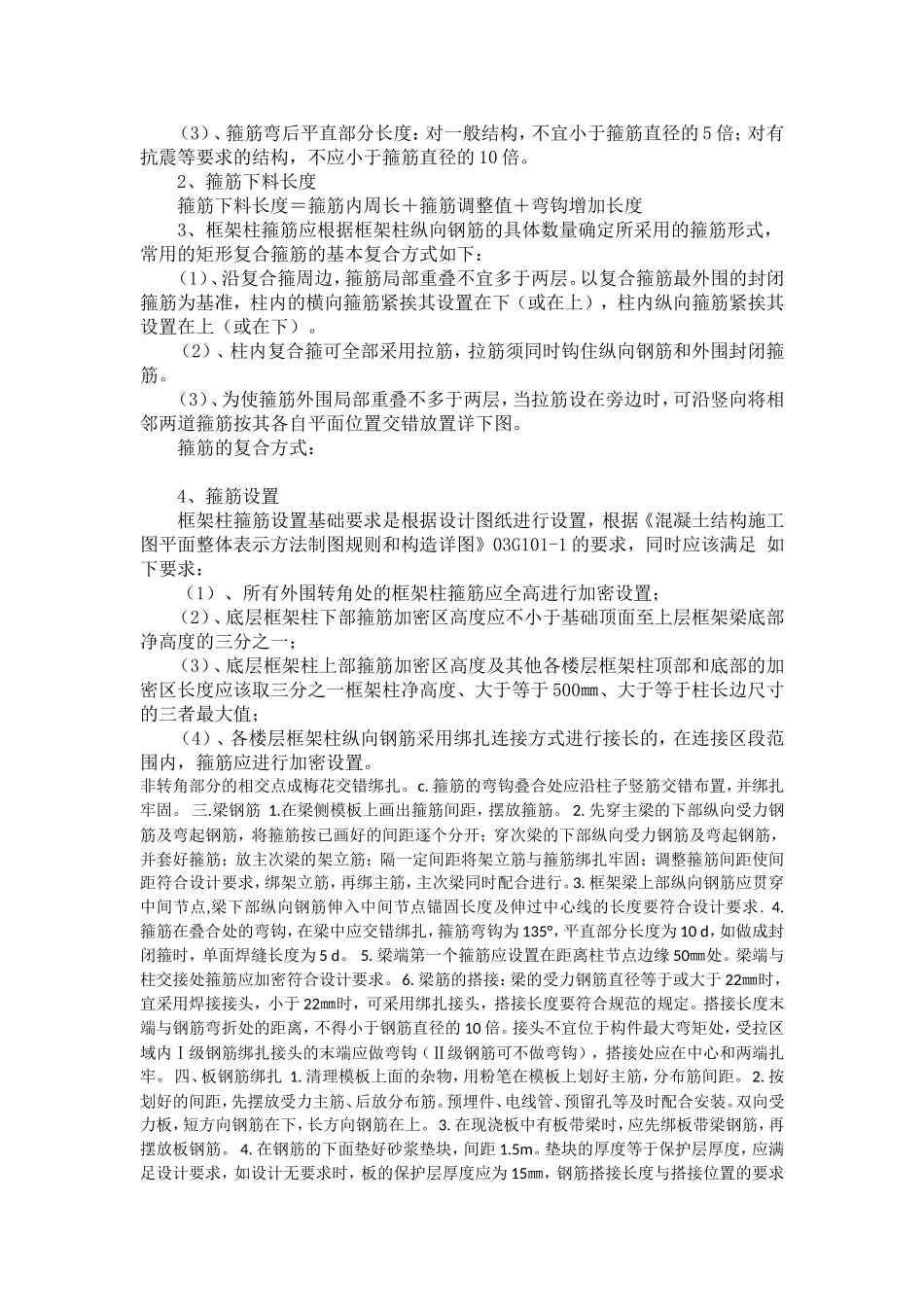

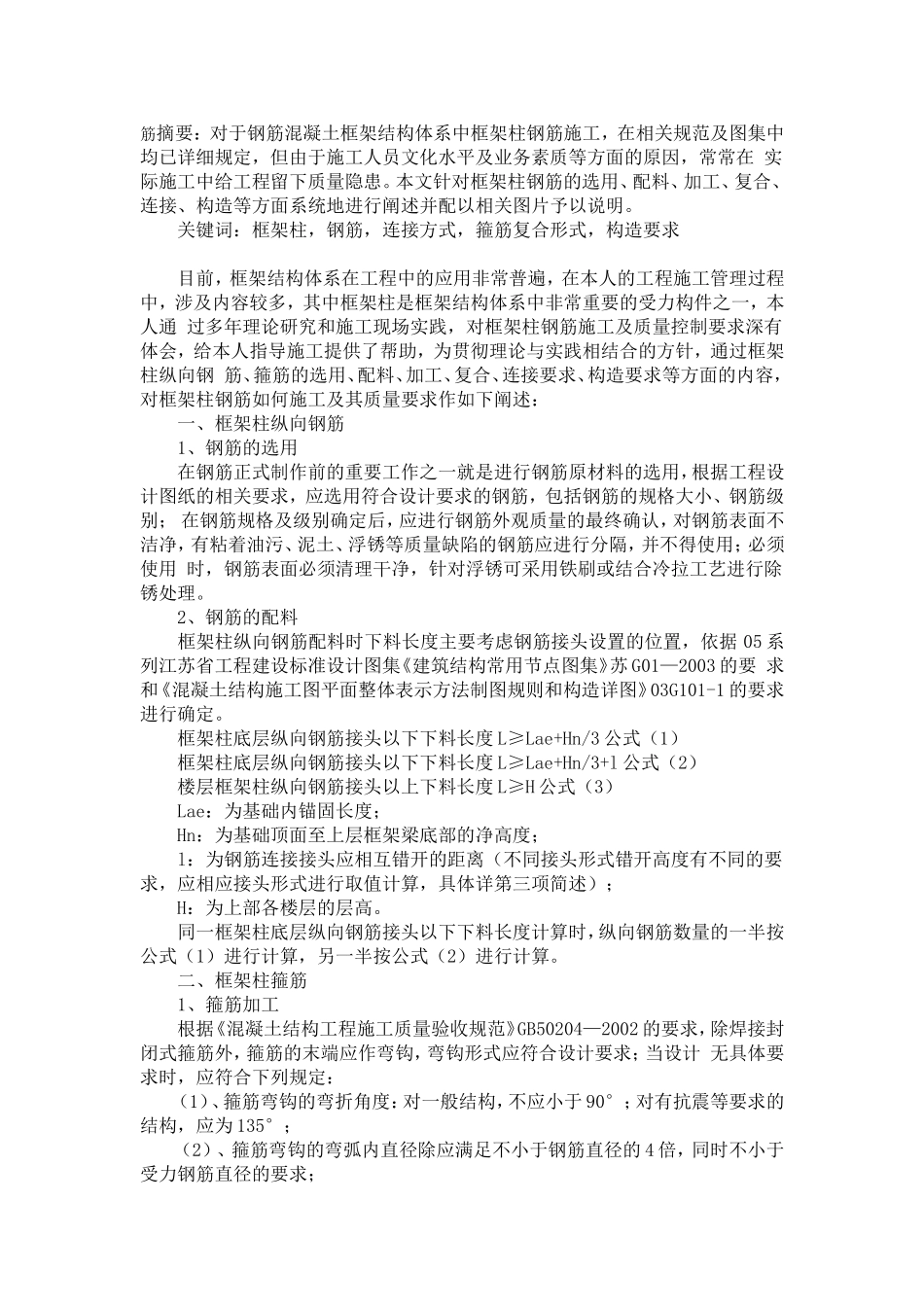

筋摘要：对于钢筋混凝土框架结构体系中框架柱钢筋施工，在相关规范及图集中均已详细规定，但由于施工人员文化水平及业务素质等方面的原因，常常在实际施工中给工程留下质量隐患。本文针对框架柱钢筋的选用、配料、加工、复合、连接、构造等方面系统地进行阐述并配以相关图片予以说明。关键词：框架柱，钢筋，连接方式，箍筋复合形式，构造要求目前，框架结构体系在工程中的应用非常普遍，在本人的工程施工管理过程中，涉及内容较多，其中框架柱是框架结构体系中非常重要的受力构件之一，本人通过多年理论研究和施工现场实践，对框架柱钢筋施工及质量控制要求深有体会，给本人指导施工提供了帮助，为贯彻理论与实践相结合的方针，通过框架柱纵向钢筋、箍筋的选用、配料、加工、复合、连接要求、构造要求等方面的内容，对框架柱钢筋如何施工及其质量要求作如下阐述：一、框架柱纵向钢筋1、钢筋的选用在钢筋正式制作前的重要工作之一就是进行钢筋原材料的选用，根据工程设计图纸的相关要求，应选用符合设计要求的钢筋，包括钢筋的规格大小、钢筋级别；在钢筋规格及级别确定后，应进行钢筋外观质量的最终确认，对钢筋表面不洁净，有粘着油污、泥土、浮锈等质量缺陷的钢筋应进行分隔，并不得使用；必须使用时，钢筋表面必须清理干净，针对浮锈可采用铁刷或结合冷拉工艺进行除锈处理。2、钢筋的配料框架柱纵向钢筋配料时下料长度主要考虑钢筋接头设置的位置，依据05系列江苏省工程建设标准设计图集《建筑结构常用节点图集》苏G01—2003的要求和《混凝土结构施工图平面整体表示方法制图规则和构造详图》03G101-1的要求进行确定。框架柱底层纵向钢筋接头以下下料长度L≥Lae+Hn/3公式（1）框架柱底层纵向钢筋接头以下下料长度L≥Lae+Hn/3+l公式（2）楼层框架柱纵向钢筋接头以上下料长度L≥H公式（3）Lae：为基础内锚固长度；Hn：为基础顶面至上层框架梁底部的净高度；l：为钢筋连接接头应相互错开的距离（不同接头形式错开高度有不同的要求，应相应接头形式进行取值计算，具体详第三项简述）；H：为上部各楼层的层高。同一框架柱底层纵向钢筋接头以下下料长度计算时，纵向钢筋数量的一半按公式（1）进行计算，另一半按公式（2）进行计算。二、框架柱箍筋1、箍筋加工根据《混凝土结构工程施工质量验收规范》GB50204—2002的要求，除焊接封闭式箍筋外，箍筋的末端应作弯钩，弯钩形式应符合设计要求；当设计无具体要求时，应符合下列规定：（1）、箍筋弯钩的弯折角度：对一般结构，不应小于90°；对有抗震等要求的结构，应为135°；（2）、箍筋弯钩的弯弧内直径除应满足不小于钢筋直径的4倍，同时不小于受力钢筋直径的要求；（3）、箍筋弯后平直部分长度：对一般结构，不宜小于箍筋直径的5倍；对有抗震等要求的结构，不应小于箍筋直径的10倍。2、箍筋下料长度箍筋下料长度＝箍筋内周长＋箍筋调整值＋弯钩增加长度3、框架柱箍筋应根据框架柱纵向钢筋的具体数量确定所采用的箍筋形式，常用的矩形复合箍筋的基本复合方式如下：（1）、沿复合箍周边，箍筋局部重叠不宜多于两层。以复合箍筋最外围的封闭箍筋为基准，柱内的横向箍筋紧挨其设置在下（或在上），柱内纵向箍筋紧挨其设置在上（或在下）。（2）、柱内复合箍可全部采用拉筋，拉筋须同时钩住纵向钢筋和外围封闭箍筋。（3）、为使箍筋外围局部重叠不多于两层，当拉筋设在旁边时，可沿竖向将相邻两道箍筋按其各自平面位置交错放置详下图。箍筋的复合方式：4、箍筋设置框架柱箍筋设置基础要求是根据设计图纸进行设置，根据《混凝土结构施工图平面整体表示方法制图规则和构造详图》03G101-1的要求，同时应该满足如下要求：（1）、所有外围转角处的框架柱箍筋应全高进行加密设置；（2）、底层框架柱下部箍筋加密区高度应不小于基础顶面至上层框架梁底部净高度的三分之一；（3）、底层框架柱上部箍筋加密区高度及其他各楼层框架柱顶部和底部的加密区长度应该取三分之一框架柱净高度、大于等于500㎜、大于等于柱长边尺寸的三者最大值；（4）、各楼层框架柱纵向钢筋采用绑扎连接方式进行接长的，在连接区段范围内，箍筋应进行加密设置。非转角部分的...
