低温烃泵运行管理(1)VIP免费

低温烃泵运行管理(1)_第1页
1/11
低温烃泵运行管理(1)_第2页
2/11
低温烃泵运行管理(1)_第3页
3/11

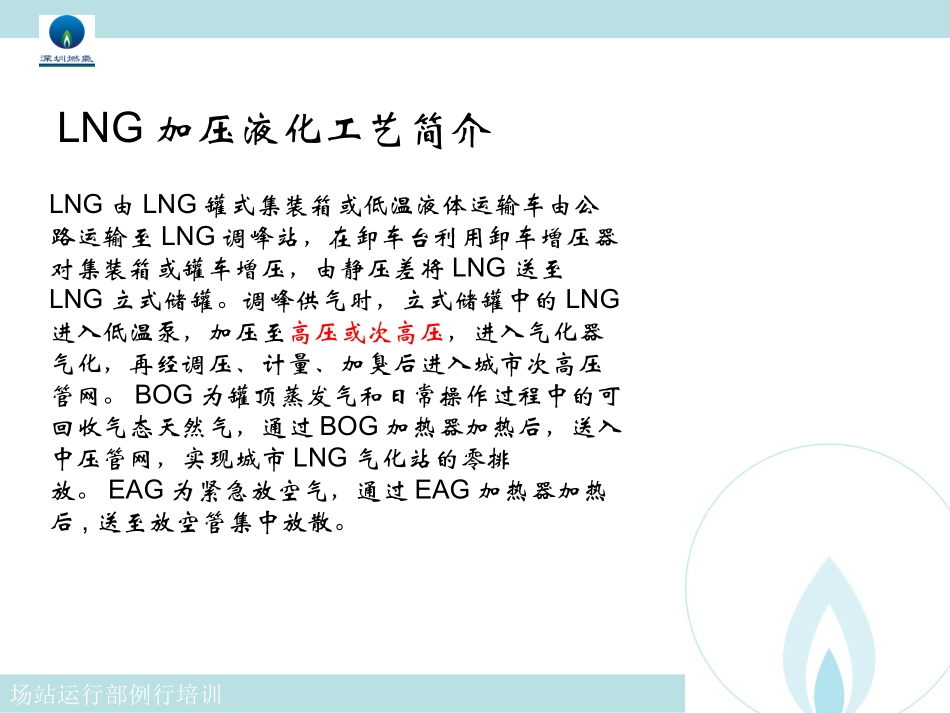

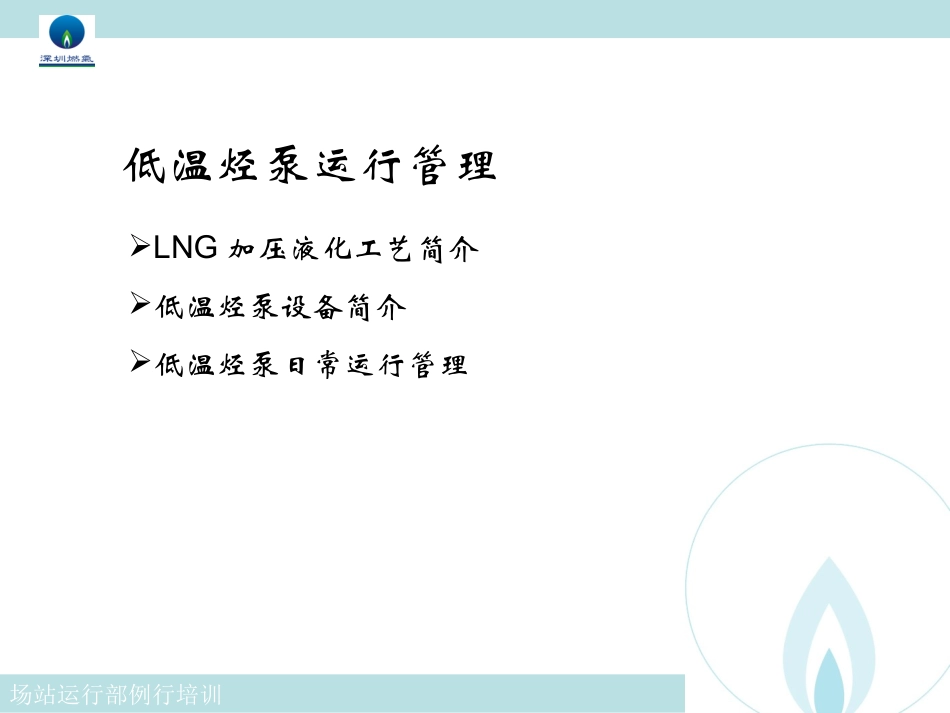

场站运行部输配分公司低温烃泵运行管理场站运行部例行培训低温烃泵运行管理LNG加压液化工艺简介低温烃泵设备简介低温烃泵日常运行管理场站运行部例行培训LNG加压液化工艺简介LNG由LNG罐式集装箱或低温液体运输车由公路运输至LNG调峰站,在卸车台利用卸车增压器对集装箱或罐车增压,由静压差将LNG送至LNG立式储罐。调峰供气时,立式储罐中的LNG进入低温泵,加压至高压或次高压,进入气化器气化,再经调压、计量、加臭后进入城市次高压管网。BOG为罐顶蒸发气和日常操作过程中的可回收气态天然气,通过BOG加热器加热后,送入中压管网,实现城市LNG气化站的零排放。EAG为紧急放空气,通过EAG加热器加热后,送至放空管集中放散。场站运行部例行培训LNG加压工艺流程图放散管BOG加热器LNG汽化器自增压器EAG加热器LNG立式储罐卸车增压器LNG槽车LNG低温泵调压计量加臭中压管网(BOG)次高压管网场站运行部例行培训低温烃泵整体结构特点总体结构特点由于外界传入热量和泵内产生的热量使液化天然气气化等其它低温下的各种现象,因此低温泵从结构上要充分体现所输介质的低温特性。•变形因为形状不对称又局部地受液体强烈的冷却作用,而且某些部分进行过强力加工,低温引起整体变形,因此固定部分还是旋转部分,结构上尽可能采用轴心对称形的。•热应力和间隙的变化低温下使用的材料奥氏体系不锈钢、铝合金、铜合金等多是线膨胀系数大的材料,它们组合在一起要充分考虑热应力及轴向、径向间隙变化问题。低温烃泵设备简介场站运行部例行培训低温烃泵整体结构特点•液体中的轴承由于液体常处于沸腾状态,动不动就变成干接触状态,容易产生咬合磨损,因而必须选用那些即使在气液混合状态下运转也不会产生咬合的材料。(炮铜、石墨、加入玻璃纤维德四氟)•轴封装置•排气•保冷场站运行部例行培训梅林低温泵日常运行管理梅林LNG应急调峰站低温泵特点梅林LNG调峰站采用美国TC-34ACD浸润型离心泵,全浸润型的泵优于一般的立式泵,这种泵的电机是完全浸没于LNG中,运行可靠,起动迅速、必需汽蚀余量很低。另外,全浸润型的泵,采用干膜润滑,没有传动轴的密封问题,不会有LNG因密封不严而泄漏。而一般的立式泵,采用惰性气体密封,在气体压力不足时,会造成传动轴处LNG泄漏,影响运行及站区安全。场站运行部例行培训梅林LNG应急调峰站低温泵运行特点梅林低温烃泵运行模式•调峰运行•安全应急运行场站运行部例行培训梅林LNG应急调峰站低温泵运行模式•调峰运行关键在于安托山门站的配合供气,保证梅林站在泵的开启、加载以及停泵过程中安托山流量平稳。梅林低温泵采用变频技术,泵的出力和烃泵运转频率、进出口压差、静压头成比例关系。操作人员应正确判断烃泵出力及加载速度。泵进口处的压力应高于液体的蒸汽压力(按液体高度测得)。但进口压力高,并不意味着进口净正压头也高。进口净正压头(NPSH)是指液体实际压力与液体的饱和蒸汽压力的差值。场站运行部例行培训梅林LNG应急调峰站低温泵运行模式•安全应急运行关键在于根据储罐液位、压力,烃泵状态选择合适的启动泵,保证最快的启动速度、最快的加载速度。•低温泵的安全运行管理梅林站低温泵运行采取严格的关键步骤监控程序,由站控人员根据操作复核表向现场操作人员按步下达操作命令,做到一人操作一人监控,步步确认,避免可能的误操作。场站运行部例行培训
