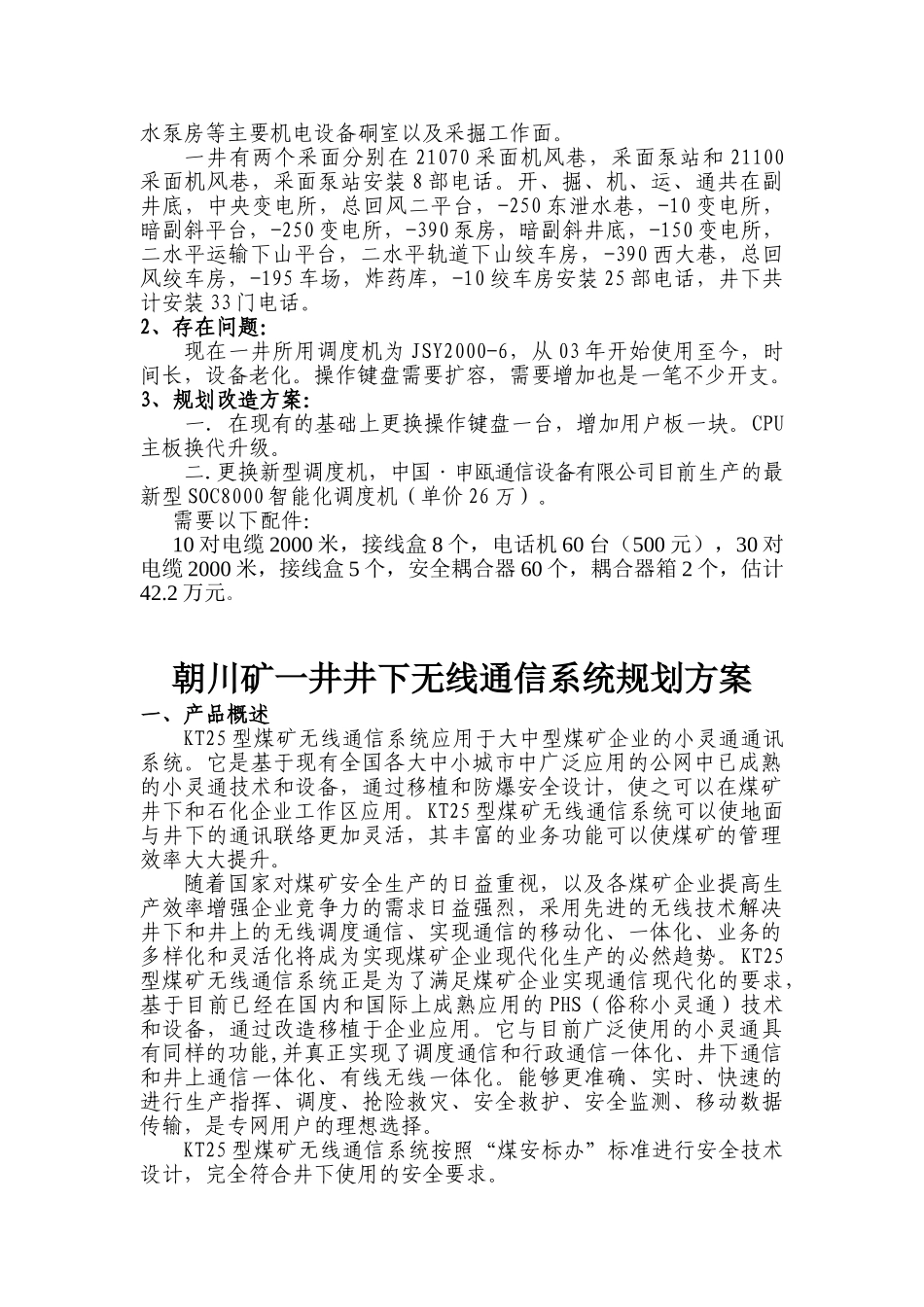

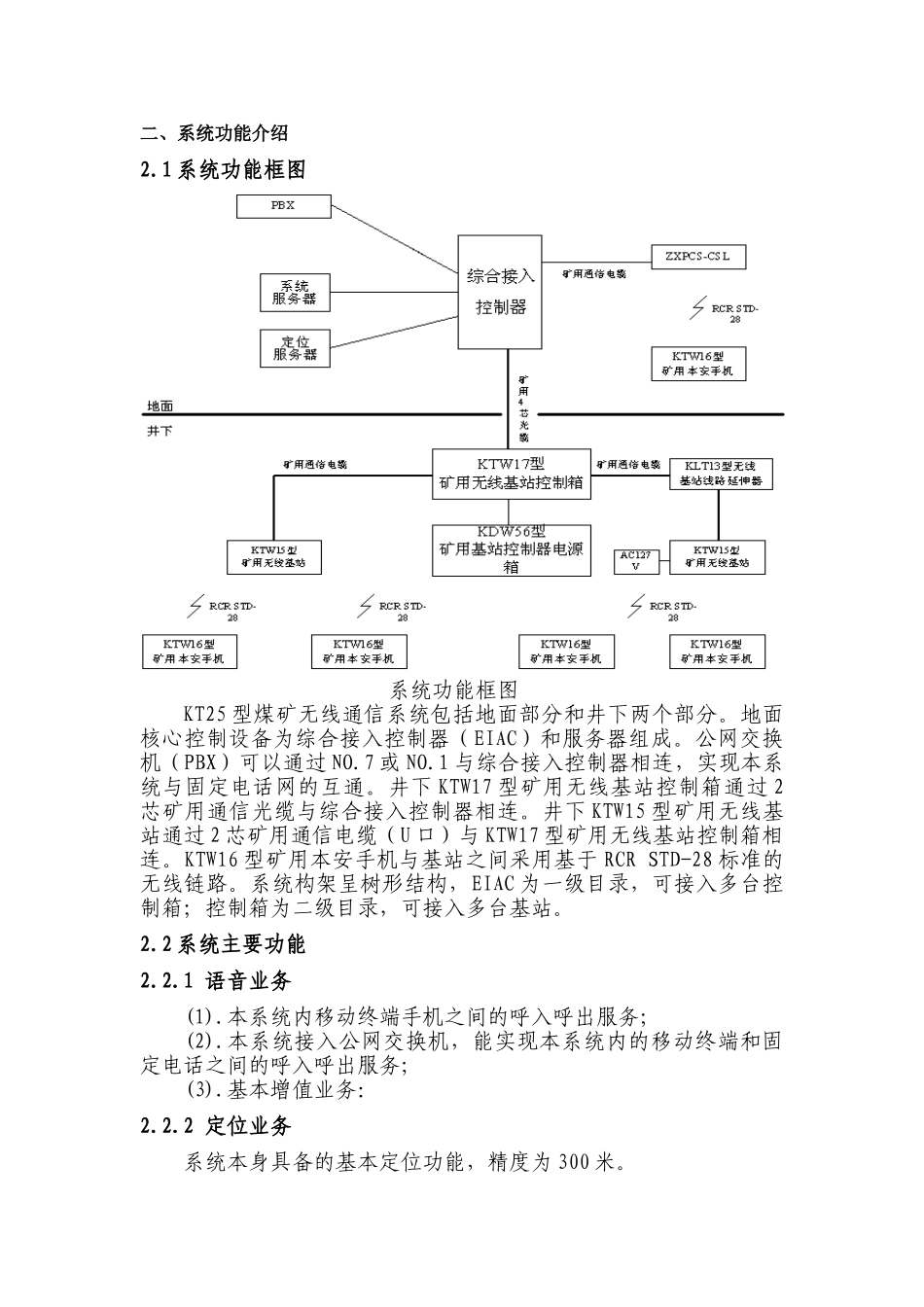

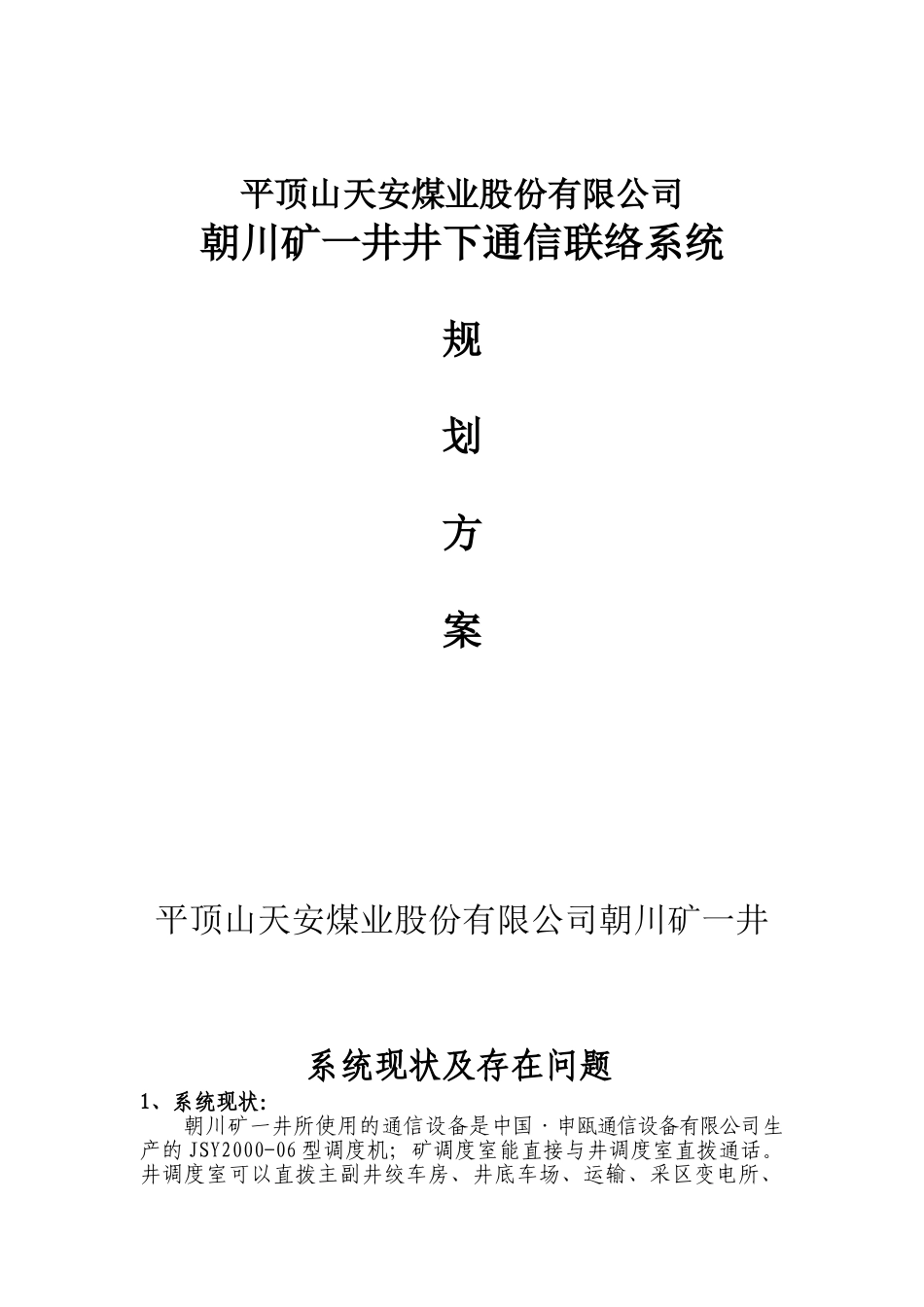

平顶山天安煤业股份有限公司朝川矿一井井下通信联络系统规划方案平顶山天安煤业股份有限公司朝川矿一井系统现状及存在问题1、系统现状：朝川矿一井所使用的通信设备是中国·申瓯通信设备有限公司生产的JSY2000-06型调度机；矿调度室能直接与井调度室直拨通话。井调度室可以直拨主副井绞车房、井底车场、运输、采区变电所、水泵房等主要机电设备硐室以及采掘工作面。一井有两个采面分别在21070采面机风巷，采面泵站和21100采面机风巷，采面泵站安装8部电话。开、掘、机、运、通共在副井底，中央变电所，总回风二平台，-250东泄水巷，-10变电所，暗副斜平台，-250变电所，-390泵房，暗副斜井底，-150变电所，二水平运输下山平台，二水平轨道下山绞车房，-390西大巷，总回风绞车房，-195车场，炸药库，-10绞车房安装25部电话，井下共计安装33门电话。2、存在问题：现在一井所用调度机为JSY2000-6，从03年开始使用至今，时间长，设备老化。操作键盘需要扩容，需要增加也是一笔不少开支。3、规划改造方案：一.在现有的基础上更换操作键盘一台，增加用户板一块。CPU主板换代升级。二.更换新型调度机，中国·申瓯通信设备有限公司目前生产的最新型SOC8000智能化调度机（单价26万）。需要以下配件：10对电缆2000米，接线盒8个，电话机60台（500元），30对电缆2000米，接线盒5个，安全耦合器60个，耦合器箱2个，估计42.2万元。朝川矿一井井下无线通信系统规划方案一、产品概述KT25型煤矿无线通信系统应用于大中型煤矿企业的小灵通通讯系统。它是基于现有全国各大中小城市中广泛应用的公网中已成熟的小灵通技术和设备，通过移植和防爆安全设计，使之可以在煤矿井下和石化企业工作区应用。KT25型煤矿无线通信系统可以使地面与井下的通讯联络更加灵活，其丰富的业务功能可以使煤矿的管理效率大大提升。随着国家对煤矿安全生产的日益重视，以及各煤矿企业提高生产效率增强企业竞争力的需求日益强烈，采用先进的无线技术解决井下和井上的无线调度通信、实现通信的移动化、一体化、业务的多样化和灵活化将成为实现煤矿企业现代化生产的必然趋势。KT25型煤矿无线通信系统正是为了满足煤矿企业实现通信现代化的要求，基于目前已经在国内和国际上成熟应用的PHS（俗称小灵通）技术和设备，通过改造移植于企业应用。它与目前广泛使用的小灵通具有同样的功能,并真正实现了调度通信和行政通信一体化、井下通信和井上通信一体化、有线无线一体化。能够更准确、实时、快速的进行生产指挥、调度、抢险救灾、安全救护、安全监测、移动数据传输，是专网用户的理想选择。KT25型煤矿无线通信系统按照“煤安标办”标准进行安全技术设计，完全符合井下使用的安全要求。二、系统功能介绍2.1系统功能框图系统功能框图KT25型煤矿无线通信系统包括地面部分和井下两个部分。地面核心控制设备为综合接入控制器（EIAC）和服务器组成。公网交换机（PBX）可以通过NO.7或NO.1与综合接入控制器相连，实现本系统与固定电话网的互通。井下KTW17型矿用无线基站控制箱通过2芯矿用通信光缆与综合接入控制器相连。井下KTW15型矿用无线基站通过2芯矿用通信电缆（U口）与KTW17型矿用无线基站控制箱相连。KTW16型矿用本安手机与基站之间采用基于RCRSTD-28标准的无线链路。系统构架呈树形结构，EIAC为一级目录，可接入多台控制箱；控制箱为二级目录，可接入多台基站。2.2系统主要功能2.2.1语音业务(1).本系统内移动终端手机之间的呼入呼出服务；(2).本系统接入公网交换机，能实现本系统内的移动终端和固定电话之间的呼入呼出服务；(3).基本增值业务：2.2.2定位业务系统本身具备的基本定位功能，精度为300米。定位功能是利用现有的KT25煤矿无线通信系统条件，增加一个定位终端（功能在配套手机的基础上修改）。当携带定位终端的个人或机车通过时，会主动向基站发起一个位置登记请求，基站把请求传送到地面的中心设备，在中心设备中进行存储并把数据实时的送到服务器（计算机）上显示。基站把由地面传送来的回馈信息发给定位终端，这样定位终端的地址登记完成了。当定位终端处于另一个基站的信号覆盖范围时，再次进行位置登记请求。这样可...
