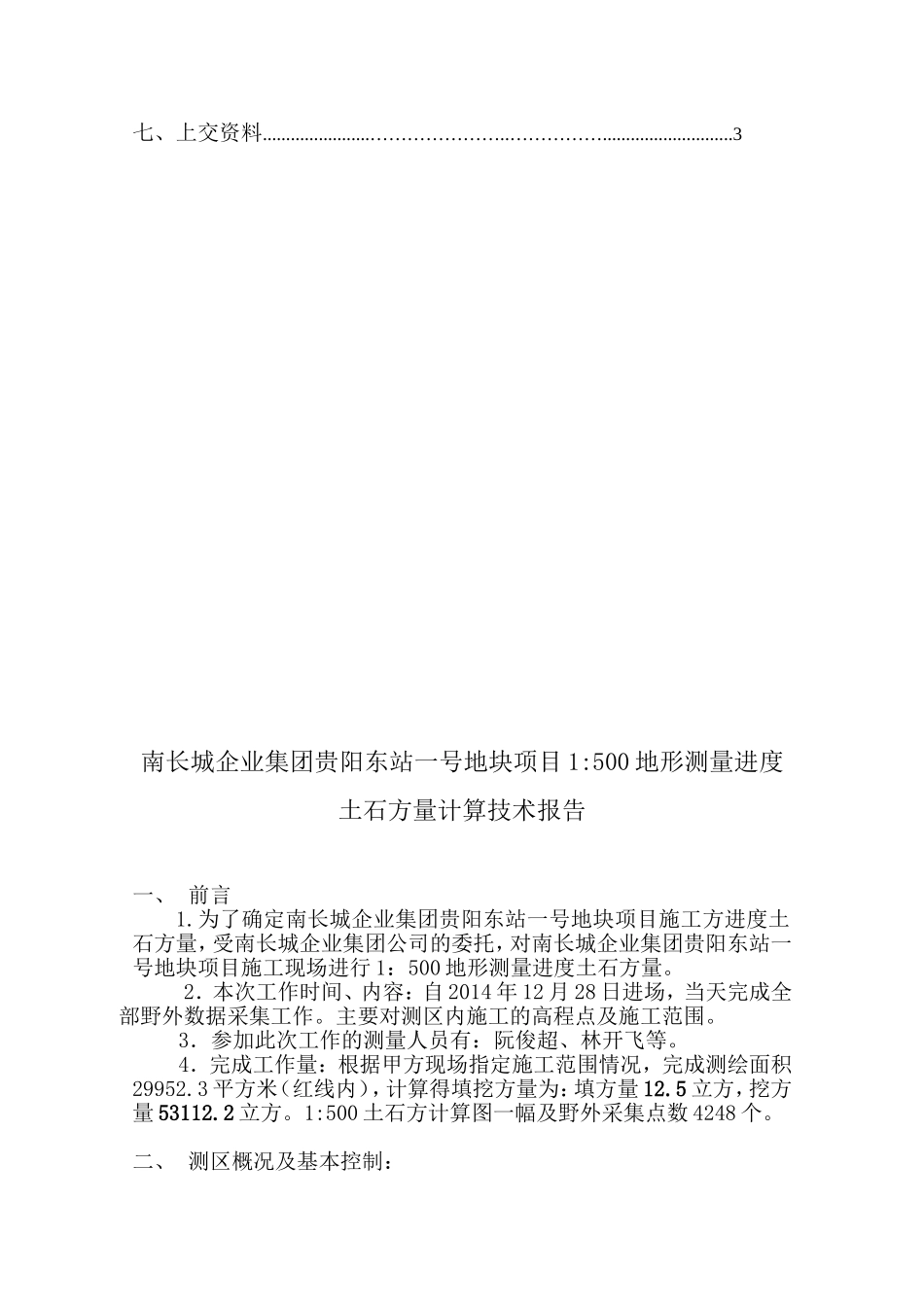

南长城企业集团贵阳东站一号地块项目1:500地形测量进度土石方量计算技术报告二〇一五年一月四日目录一、前言……………………………….………….….………...........................1二、测区概况及基本控制…………………….………....................................1三、作业的技术依据……………………………………..…..…….….……...2四、作业仪器…………………..……………….……………….......................2五、作业方法及精度评定...................…..……………...............................2六、资料编制和图件处理.….………………………….…….........................3七、上交资料.......................…………………..……………............................3南长城企业集团贵阳东站一号地块项目1:500地形测量进度土石方量计算技术报告一、前言1.为了确定南长城企业集团贵阳东站一号地块项目施工方进度土石方量，受南长城企业集团公司的委托，对南长城企业集团贵阳东站一号地块项目施工现场进行1：500地形测量进度土石方量。2．本次工作时间、内容：自2014年12月28日进场，当天完成全部野外数据采集工作。主要对测区内施工的高程点及施工范围。3．参加此次工作的测量人员有：阮俊超、林开飞等。4．完成工作量：根据甲方现场指定施工范围情况，完成测绘面积29952.3平方米（红线内），计算得填挖方量为：填方量12.5立方，挖方量53112.2立方。1:500土石方计算图一幅及野外采集点数4248个。二、测区概况及基本控制：1．测区概述：测区位于贵阳南明区东站油炸街物流新城东二环大道旁，交通较为方便。2．基本控制：坐标系统采用贵阳城市独立坐标系，由甲方提供三个控制点。经实地踏勘，上述3个二级图根导线点标志均完好，经检测其成果可靠。三、作业依据及相关资料1．GB/T7929-1995《1500∶11000∶12000∶地形图图式》。2、甲方的相关要求。3、CH/T1001-2005《测绘技术总结编写规定》。四、作业仪器1．南方三星GPS–RTKS82三台；2．科力达全站仪一台3．THINK-PDA笔记本一台。4．南方CASS7.0地形地籍成图软件。五、作业方法及精度评定1、野外采集：本次作业是在甲方指定施工范围内，利用RTK直接对测区内碎步点进行测量。野外数据采集完成后，将其数据传输到电脑中，利用南方CASS7.0成图软件，根据有关规范要求编绘成图,经检核,成果精度满足测绘限差要求。2、高程数据：原始地形、地貌高程数据根据施工方推倒建筑垃圾量，实地测量的高程数据，经甲方项目部签字双方认可的数据来作为计算表面。挖掘施工后现状高程数据以是在甲方提供控制点坐标校正达到精度要求，实地采集高程数据为准。3、土石方计算：根据挖掘施工后现状野外采集高程数据与原始地形、地貌高程数据根据施工方推倒建筑垃圾量，实地测量的高程数据高差值来算。利用南方CASS7.0软件方格网法计算功能，计算出挖掘进度土石方量。方格网采用5米*5米。4、土石方量：算的进度方量包含土方量、石方量及建筑垃圾量。六、资料编制和图件处理1．资料编制：野外数据在进行采集的过程中进行严格检查，经检验精度符合要求后，按照相关测绘规范和要求进行进行绘制宗地图及资料整理和装订。2．图件处理：将所测量的坐标在电脑上展绘成图，根据野外作业时绘制的草图进行资料整理，最后电脑出图。七、上交资料1.技术报告一份；2.南长城企业集团贵阳东站一号地块土石方进度收方方量计算方格网图一张；3.收方测量高程数据电子数据一份。4.数字化光盘一张。南长城企业集团贵阳东站一号地块土石方进度收方土石方量计算成果序号面积（平方米）挖方量（立方米）填方量（立方米）129952.353112.212.5
