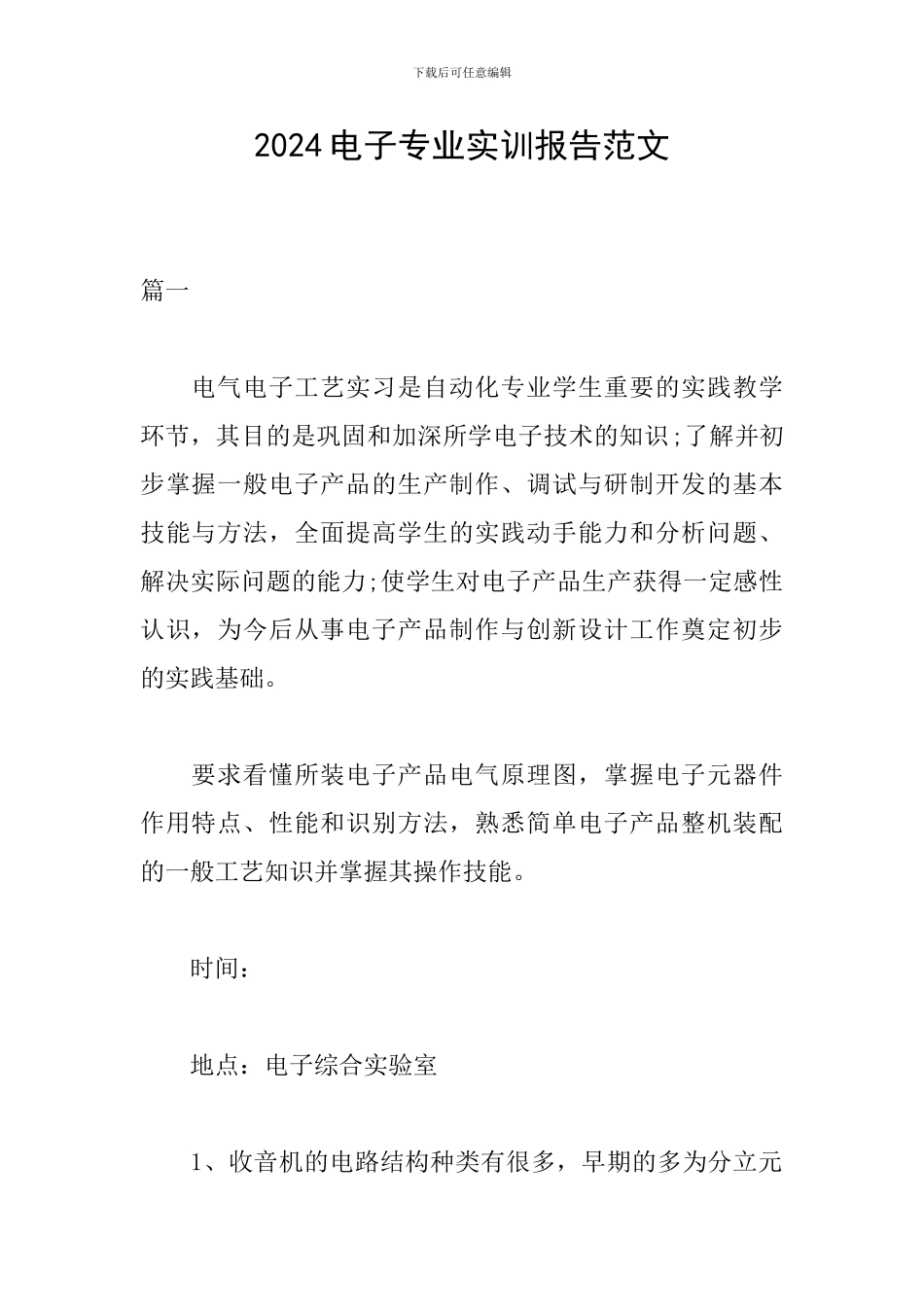

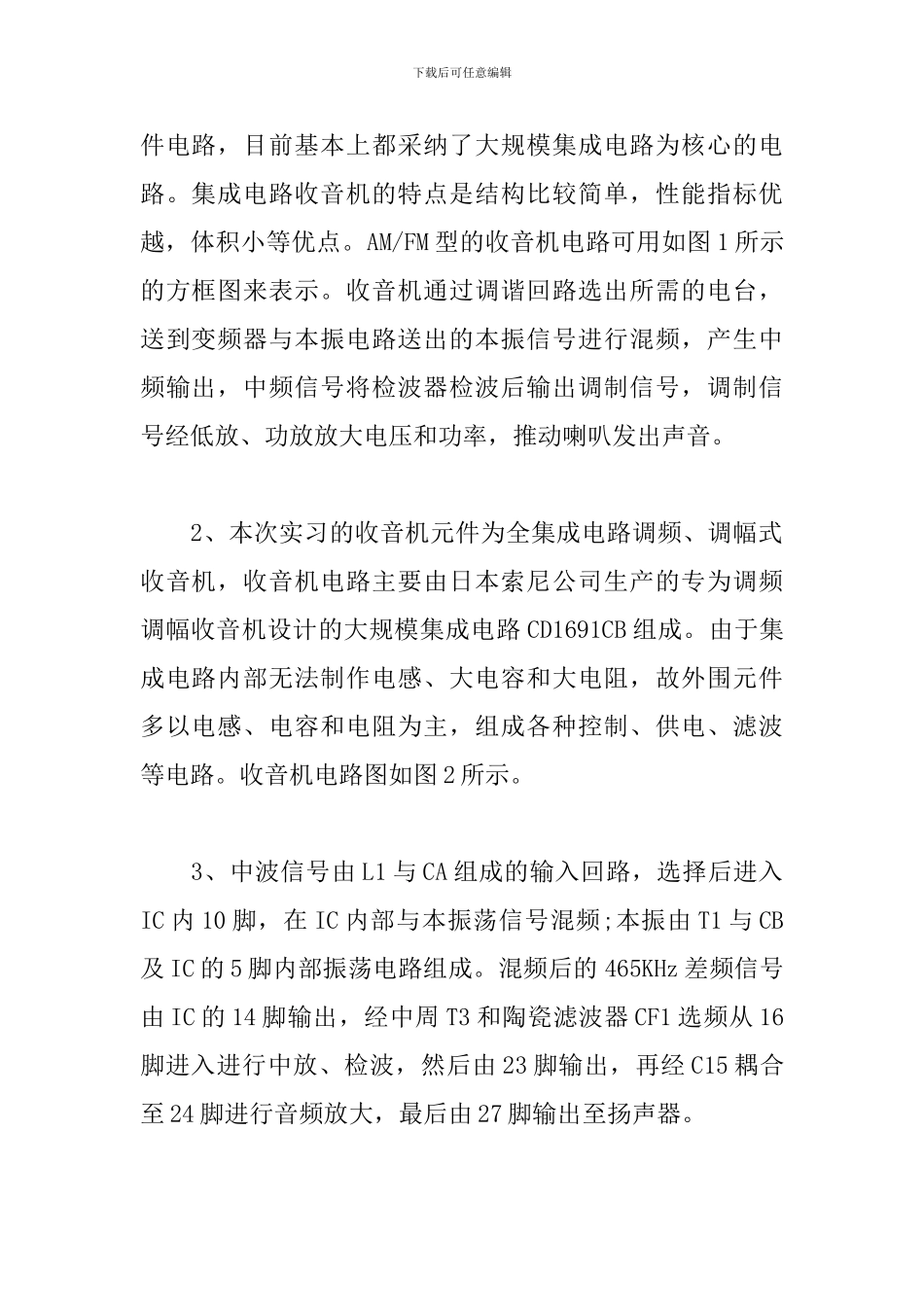

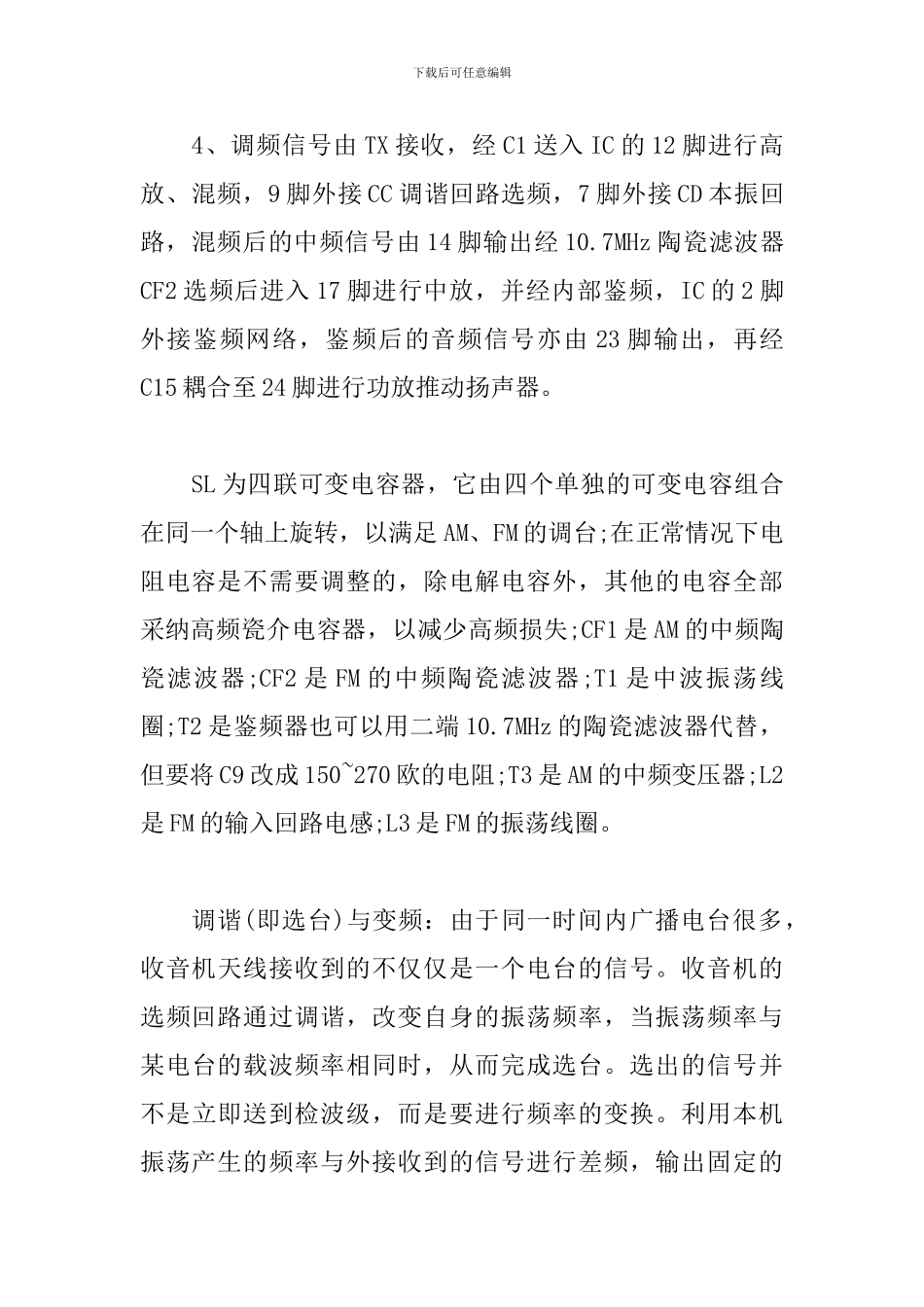

下载后可任意编辑2024电子专业实训报告范文篇一电气电子工艺实习是自动化专业学生重要的实践教学环节，其目的是巩固和加深所学电子技术的知识;了解并初步掌握一般电子产品的生产制作、调试与研制开发的基本技能与方法，全面提高学生的实践动手能力和分析问题、解决实际问题的能力;使学生对电子产品生产获得一定感性认识，为今后从事电子产品制作与创新设计工作奠定初步的实践基础。要求看懂所装电子产品电气原理图，掌握电子元器件作用特点、性能和识别方法，熟悉简单电子产品整机装配的一般工艺知识并掌握其操作技能。时间：地点：电子综合实验室1、收音机的电路结构种类有很多，早期的多为分立元下载后可任意编辑件电路，目前基本上都采纳了大规模集成电路为核心的电路。集成电路收音机的特点是结构比较简单，性能指标优越，体积小等优点。AM/FM型的收音机电路可用如图1所示的方框图来表示。收音机通过调谐回路选出所需的电台，送到变频器与本振电路送出的本振信号进行混频，产生中频输出，中频信号将检波器检波后输出调制信号，调制信号经低放、功放放大电压和功率，推动喇叭发出声音。2、本次实习的收音机元件为全集成电路调频、调幅式收音机，收音机电路主要由日本索尼公司生产的专为调频调幅收音机设计的大规模集成电路CD1691CB组成。由于集成电路内部无法制作电感、大电容和大电阻，故外围元件多以电感、电容和电阻为主，组成各种控制、供电、滤波等电路。收音机电路图如图2所示。3、中波信号由L1与CA组成的输入回路，选择后进入IC内10脚，在IC内部与本振荡信号混频;本振由T1与CB及IC的5脚内部振荡电路组成。混频后的465KHz差频信号由IC的14脚输出，经中周T3和陶瓷滤波器CF1选频从16脚进入进行中放、检波，然后由23脚输出，再经C15耦合至24脚进行音频放大，最后由27脚输出至扬声器。下载后可任意编辑4、调频信号由TX接收，经C1送入IC的12脚进行高放、混频，9脚外接CC调谐回路选频，7脚外接CD本振回路，混频后的中频信号由14脚输出经10.7MHz陶瓷滤波器CF2选频后进入17脚进行中放，并经内部鉴频，IC的2脚外接鉴频网络，鉴频后的音频信号亦由23脚输出，再经C15耦合至24脚进行功放推动扬声器。SL为四联可变电容器，它由四个单独的可变电容组合在同一个轴上旋转，以满足AM、FM的调台;在正常情况下电阻电容是不需要调整的，除电解电容外，其他的电容全部采纳高频瓷介电容器，以减少高频损失;CF1是AM的中频陶瓷滤波器;CF2是FM的中频陶瓷滤波器;T1是中波振荡线圈;T2是鉴频器也可以用二端10.7MHz的陶瓷滤波器代替，但要将C9改成150~270欧的电阻;T3是AM的中频变压器;L2是FM的输入回路电感;L3是FM的振荡线圈。调谐(即选台)与变频：由于同一时间内广播电台很多，收音机天线接收到的不仅仅是一个电台的信号。收音机的选频回路通过调谐，改变自身的振荡频率，当振荡频率与某电台的载波频率相同时，从而完成选台。选出的信号并不是立即送到检波级，而是要进行频率的变换。利用本机振荡产生的频率与外接收到的信号进行差频，输出固定的下载后可任意编辑中频信号。中频放大与检波：选台、变频后的中频调制信号送入中频放大电路进行中频放大，然后再进行检波，取出调制信号。中频放大电路的特征是具有“中周(中频变压器)”调谐电路和中频陶瓷滤波器。焊接是电子产品组装过程中的重要工艺。焊接质量的好坏，直接影响电子电路及电子装置的工作性能。优良的焊接质量，可为电路提供良好的稳定性、可靠性，不良的焊接方法会导致元器件损坏，给测试带来很大困难，有时还会留下隐患，影响的电子设备可靠性。元器件的装插焊接应遵循先小后大，先轻后重，先低后高，先里后外的原则，这样有利于装配顺利进行。在瓷介电容、电解电容等元件立式安装时，引线不能太长，否则降低元器件的稳定性;但也不能过短，以免焊接时因过热损坏元器件。一般要求距离电路板面2mm，并且要注意电解电容的正负极性，不能插错。集成电路的焊接：CD1691CB为双排28脚扁平式封装，下载后可任意编辑在焊接时，首先要弄清引线脚的排列顺序，并与线路板上的焊盘引脚对准，核对无误后，先焊接1、19脚用于固定IC，然后再重复检查，确认...
