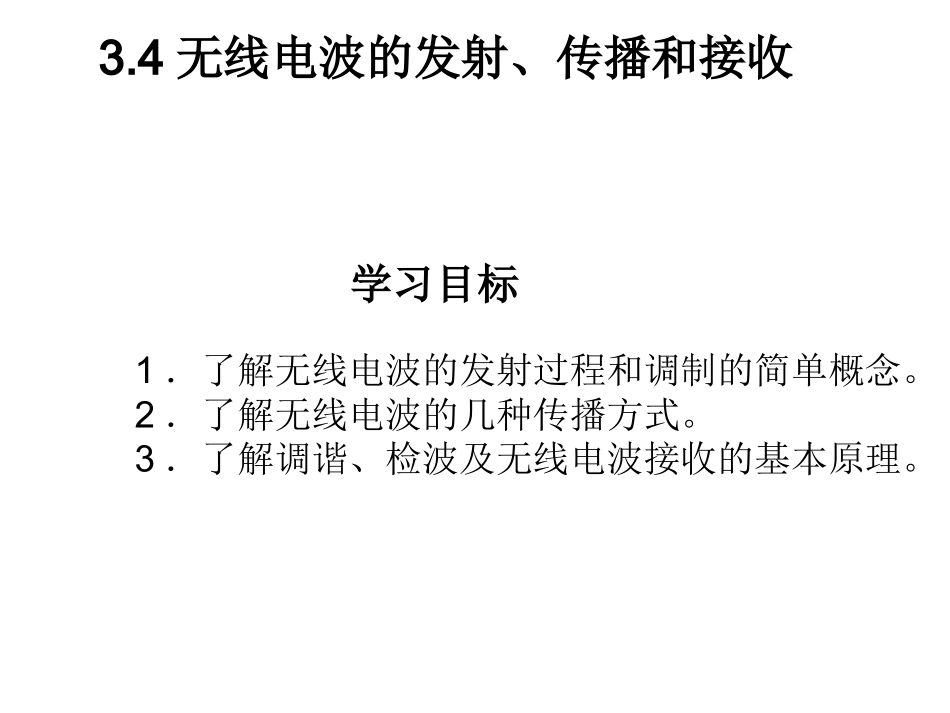

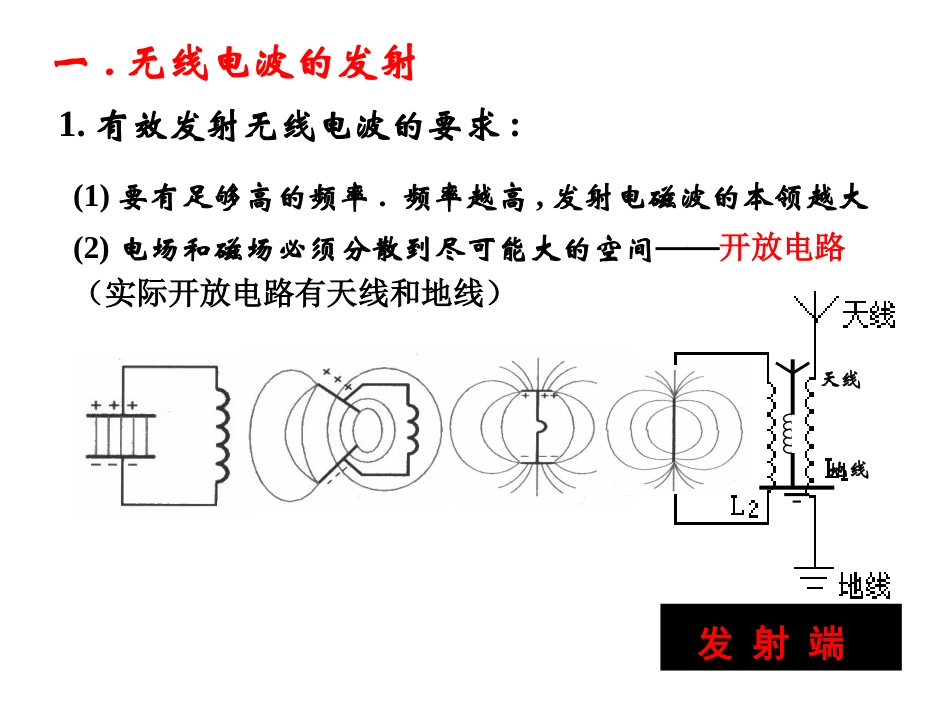

在信息技术高速发展的今天，电磁波对我们来说越来越重要，例如，广播、电视要利用电磁波，无线电通信要利用电磁波，航空、航天中的自动控制和通信联系都要利用电磁波……那么，学习了前面几节的电磁学内容，我们知道了电磁波是怎样产生的、它的性质。那么怎样利用它来传递各种信号？3.4无线电波的发射、传播和接收1．了解无线电波的发射过程和调制的简单概念。2．了解无线电波的几种传播方式。3．了解调谐、检波及无线电波接收的基本原理。学习目标发射端一.无线电波的发射1.有效发射无线电波的要求:(1)要有足够高的频率.频率越高,发射电磁波的本领越大(2)电场和磁场必须分散到尽可能大的空间——开放电路（实际开放电路有天线和地线）天线地线电视信号发射塔上的信号发射天线无线电信号发射塔发射无线电波的目的：传递信息（信号）．思考：我们要传递的讯号不是等幅高频振荡电流，而是一些低频讯号（如：声音讯号频率只有几百至几千赫兹，图象讯号频率也不过上万赫兹）能否把它们直接发送出去？载波：用来运载信号的高频等幅波2、调制：把信号“加”到载波上的过程类比：(电磁波发射——汽车运货)“货物”——要传送的声音、图象等讯号“装上货物”的过程——调制信号过程声音信号高频振荡电流使载波随各种信号而改变,叫做调制调幅(1)调幅AM:使高频振荡的振幅随信号而改变声音信号高频振荡电流使载随各种信号而改变,叫做调制调频(2)调频FM:使高频振荡的频率随信号而改变声音信号的调制过程：二、无线电波的传播1、无线电波的波段分布2、无线电波的传播方式：微波问题讨论:为什么不同波段的无线电电波采用不同的传播方式?长波:波长较长，容易产生衍射现象。长波在地面传播时能绕过障碍物（大山、高大建筑物……）长波容易被电离层吸收；短波容易被电离层反射；微波容易穿过电离层。微波:频率很高；直线传播。空间波、视波电磁波在空间传播时，如果遇到导体，会使导体产生感应电流，感应电流的频率跟激起它的电磁波的频率相同。因此利用放在电磁波传播空间中的导体(天线和地线组成)，就可以接收到电磁波了。发射的无线电波如何被接收到呢？如何使我们需要的电磁波在接收天线中激起的感应电流最强呢？当接收电路的固有频率跟接收到的电磁波的频率相同时，接收电路中产生的振荡电流最强。（这种现象叫做电谐振）2、电谐振：当接收电路的固有频率跟接收到的电磁波的频率相同时，接收电路中产生的振荡电流最强，这种现象叫做电谐振，相当于机械振动中的共振。三、无线电波的接收：3、调谐：使接收电路产生电谐振的过程叫做调谐，能够调谐的接收电路叫做调谐电路。1、接收无线电波的电路：4、解调：使声音或图像从高频电流中还原出来，这个过程是调制的逆过程，所以叫解调。调幅波的解调也叫“检波”。类比：(电磁波接收——汽车进站和卸货)“货物”——要传送的声音、图象等讯号“进站”——电谐振“卸货”的过程——解调信号过程小结•发射电磁波的条件•无线电波的传播方式•调制、电谐振、调谐等概念1、下列几种方式中，能提高振荡电路向外辐射能量本领的有：A．减小振荡电路中的电容B．增加振荡时的电压C．增加电容器充电的电荷量D．用开放电路，不用闭合电路答案：AD2、关于无线电波的发射过程，下列说法正确的是：A必须对信号进行调制；B必须对信号进行电谐振；C必须把信号加在高频电流上；D必须使用开放电路ACD3、无线电接收机中调谐电路的可变电容器动片，从完全旋入到完全旋出都不能接收到某一较高频率电台送出的信号，要接收到电信号，应：A．增加电源两端的电压B．将线圈中的铁芯取走C．增大调谐电路中线圈的匝数D．减少调谐电路中线圈的匝数答案：BD4、有波长分别为290m、397m、566m的无线电波同时传向收音机的接收天线，当把收音机的调谐频率调到756kHz时。（1）哪种波长的无线电波在收音机中产生的电流最强？（2）如果想接收到波长为290m的无线电波，应把调谐电路中可变电容器的动片旋进些还是旋出些？397m旋出些5、关于无线电波的传播下列叙述正确的是：A电磁波频率越高，越易沿地面传播；B电磁波频率越高，越易沿直线传播C电磁波在各种介质中传播的波长恒定D只要有三颗...
