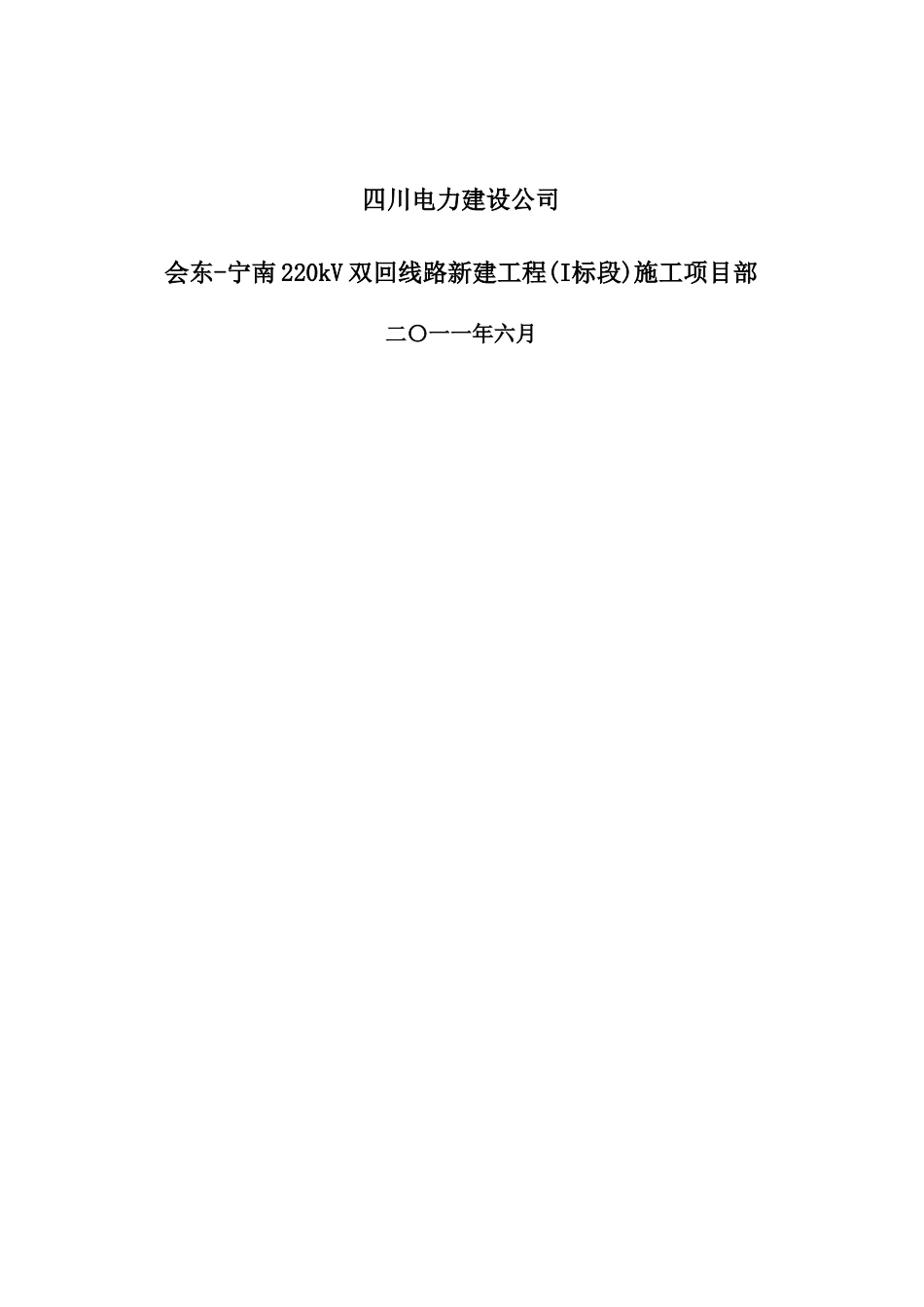

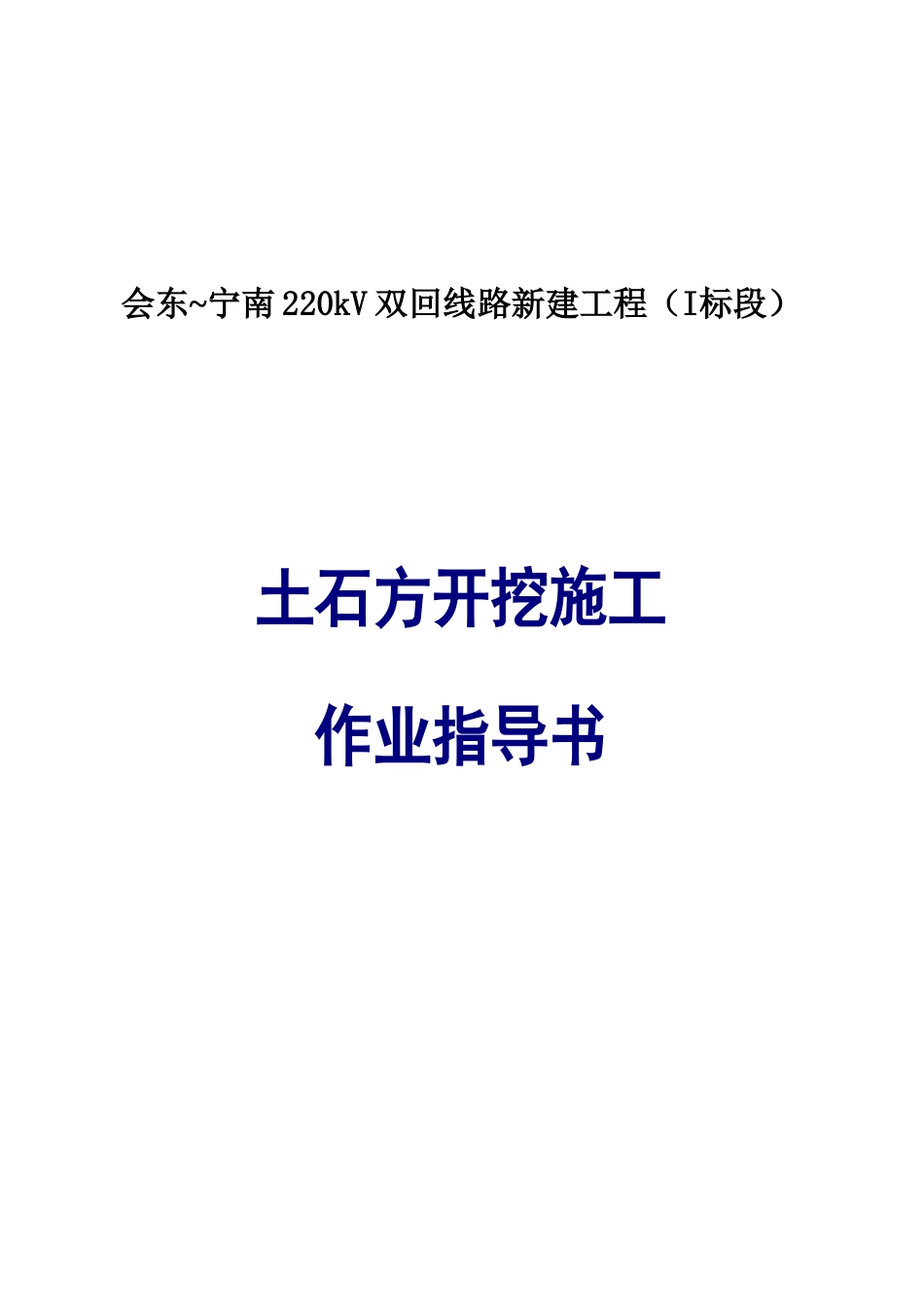

会东~宁南220kV双回线路新建工程（I标段）土石方开挖施工作业指导书四川电力建设公司会东-宁南220kV双回线路新建工程(I标段)施工项目部二〇一一年六月会东-宁南220kV双回线路新建工程（I标段）土石方开挖工程施工作业指导书批准：____________________年____月____日审核：____________________年____月____日编写：____________________年____月____日四川电力建设公司会东-宁南220kV双回线路新建工程(I标段)施工项目部二〇一一年六月土石开挖工程施工作业指导书一、工程概况线路从会东220kV变电站6＃和7#间隔出线后分别以两条单回路平行走线，于海坝乡N7-N8(T7-T8)处跨过110kV会红线，向东北方向平行110kV会矿线西侧走线，经鲁南乡、新店子北坡、韩家哨、岔河乡至上马店，平行于35kV会矿线西侧走线至张家村N34左转，沿110kV会宁线西侧走线，经黄家海子、铅锌镇西侧、大桥河、江西街乡、红果乡南坡、红果乡至黑泥田东坡左转向西北平行110kV会宁线西侧走线，经卡房、大毛坡、新龙乡、梁子上跨过310省道至西瑶乡西侧，经大火地、李家弯子、弯子、大坪子、二台坡、新店子至垮泥沟附近右转，连续跨过黑水河、212省道、110kV会宁线后至马鞍山，左转经下村进入宁南220kV变电站。本标段自会东变电站出线，至N56（J18）塔止。线路长度32.498km（其中单回路7.39km，双回路17.945km，T线7.163km），铁塔79基。二、基础施工技术措施全线基础采用板式斜柱基础和原状土掏挖基础两种方式；沿线地形划分：高山70％，峻岭30%；岩石58%，松砂石22%，普通土18%，泥水2%。（一）土石方开挖方法◎基坑开挖方法一般以人力挖掘为主。如遇风化岩地质时，应先沿基坑周边挖小沟，中间部位辅以小炮开挖。风化岩地质基坑开挖的宽度应小于混凝土底板断面的宽度而应大于主柱断面的宽度。当基坑挖至约1.5m深度时，内角侧应放坡开挖。◎基础的主柱基坑宜放坡用人工挖掘。当基坑挖至上台阶顶面高度时，应测量画出基坑阶台轮廓线然后竖直向下挖掘至设计深度或浅20～50mm，然后进行扩大头的掏挖。◎台阶部位及扩大头部位的开挖尺寸宜预留30mm左右，以便清理基坑时修整。◎基础的立柱仍需要安装模板。在修整坑壁的同时应掏好模板支撑的小洞，防止支模时掏洞弃土入坑难以清理。◎对于带挡板的掏挖型基础，挡板以上部分应用放坡开挖方式，混凝土浇制挡板以上部位时应支模板◎对于铁塔腿高差较大、施工基面降低较多的铁塔位，边坡应放缓，并修筑排水沟。◎降方必须从基面控制桩处开始开挖，并注意保护好杆塔位中心桩及辅助桩，不得从中心桩处开始开挖。降方及开挖过程中应注意保护自然植被，尽量减少破坏需要开挖以外的地面，并应注意随时清除危险物体。◎基坑挖至设计规定的深度时，应在坑底钉出坑底中心桩，进行二次分坑放样。以中心桩施工基面为准，用经纬仪检测基坑深度，坑底与中心桩之间的坑深误差应小于验收规范的允许值。同基的四个基础坑在允许偏差范围内按最深一坑操平。◎检查基坑半对角线线长的方法是：将经纬仪安平在中心桩处，按45°的方位角观测，在基坑的对角线方向钉立两个水平桩，在其上方拉水平线。在水平线上量出底部半对角线线长并划印，该点的投影即为坑中心。在划印点处悬吊垂球且靠近坑底，检查基坑位置是否符合设计要求。◎坑深及底部半对角线符合设计要求后，即以此坑底中心量出基础底板的开挖高度及基坑的四角控制点，可在坑壁的四角适当高度钉立4个竹片桩。◎根据坑底二次分坑放样尺寸，进行底板部位的基坑掏挖，直至符合设计要求为止。◎当基础开挖达设计标高后，预留10cm厚度土层暂时不要开挖。如符合要求，即可将预留的10cm土层，在浇筑基础时才挖到设计深度。岩石基础的开挖应保证岩石构造的整体性不受破坏。◎掏挖基础的基坑开挖:全掏挖型基础基坑尺寸也就是设计基础图的外形尺寸，其尺寸偏差应符合《验收规范》要求。外形尺寸偏大，则浪费混凝土材料；外形尺寸偏小，则不能保证基础强度。◎根据基坑开挖尺寸线先挖出样洞，深度约300mm。样洞直径宜比设计的基础尺寸小30～50㎜。样洞挖好应复测根开、对角线等项尺寸，合格后再继续开挖。◎基坑主柱挖掘过程中为防止超挖，每挖掘0.5m，在...
