pkpm软件实习心得VIP免费

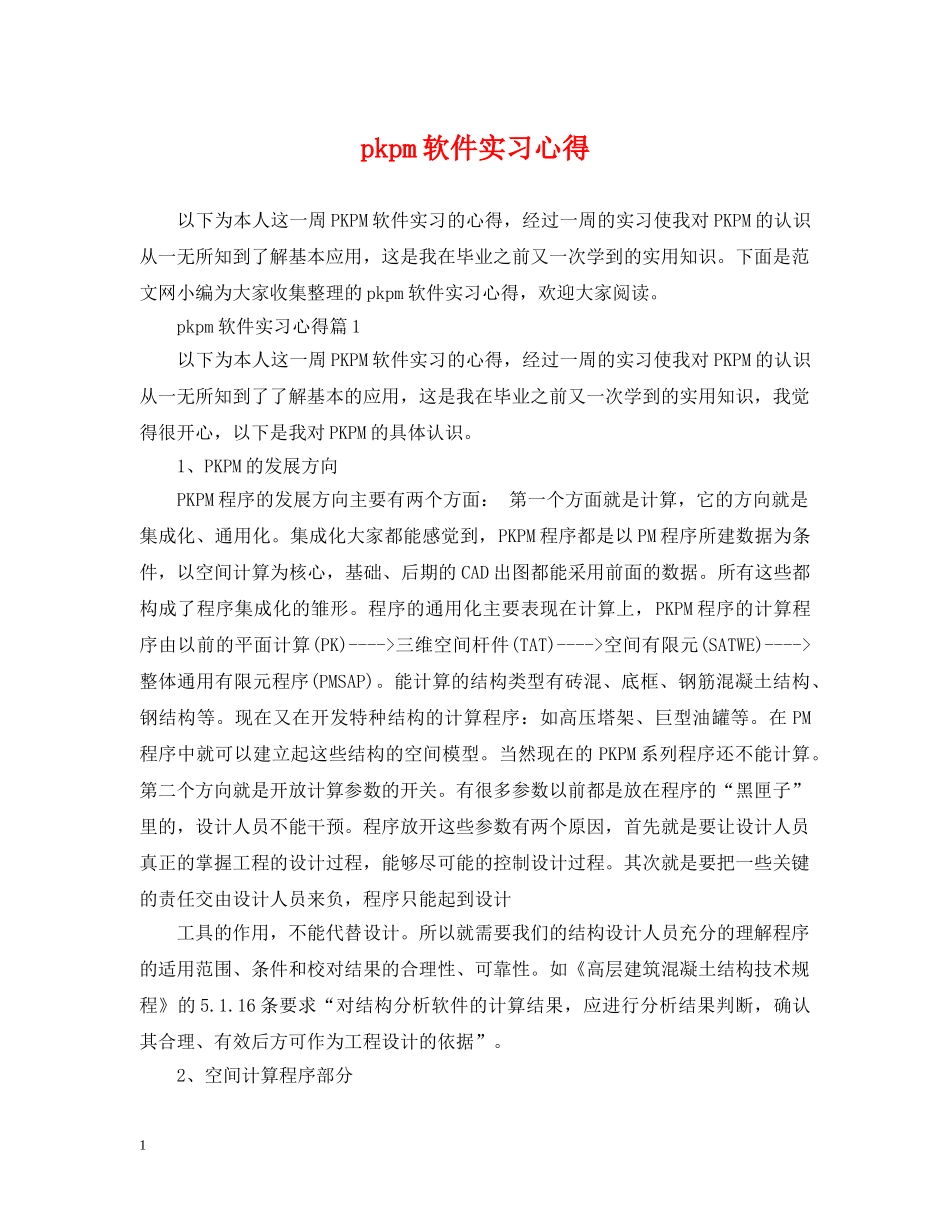

此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。pkpm软件实习心得以下为本人这一周PKPM软件实习的心得，经过一周的实习使我对PKPM的认识从一无所知到了解基本应用，这是我在毕业之前又一次学到的实用知识。下面是范文网小编为大家收集整理的pkpm软件实习心得，欢迎大家阅读。pkpm软件实习心得篇1以下为本人这一周PKPM软件实习的心得，经过一周的实习使我对PKPM的认识从一无所知到了了解基本的应用，这是我在毕业之前又一次学到的实用知识，我觉得很开心，以下是我对PKPM的具体认识。1、PKPM的发展方向PKPM程序的发展方向主要有两个方面：第一个方面就是计算，它的方向就是集成化、通用化。集成化大家都能感觉到，PKPM程序都是以PM程序所建数据为条件，以空间计算为核心，基础、后期的CAD出图都能采用前面的数据。所有这些都构成了程序集成化的雏形。程序的通用化主要表现在计算上，PKPM程序的计算程序由以前的平面计算(PK)---->三维空间杆件(TAT)---->空间有限元(SATWE)---->整体通用有限元程序(PMSAP)。能计算的结构类型有砖混、底框、钢筋混凝土结构、钢结构等。现在又在开发特种结构的计算程序：如高压塔架、巨型油罐等。在PM程序中就可以建立起这些结构的空间模型。当然现在的PKPM系列程序还不能计算。第二个方向就是开放计算参数的开关。有很多参数以前都是放在程序的“黑匣子”里的，设计人员不能干预。程序放开这些参数有两个原因，首先就是要让设计人员真正的掌握工程的设计过程，能够尽可能的控制设计过程。其次就是要把一些关键的责任交由设计人员来负，程序只能起到设计工具的作用，不能代替设计。所以就需要我们的结构设计人员充分的理解程序的适用范围、条件和校对结果的合理性、可靠性。如《高层建筑混凝土结构技术规程》的5.1.16条要求“对结构分析软件的计算结果，应进行分析结果判断，确认其合理、有效后方可作为工程设计的依据”。2、空间计算程序部分1此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。2.1、PKPM几个空间程序的不同，现在，PKPM程序拥有的空间计算程序有三个，即TAT、SATWE、PMSAP。1)、TAT--它是一个空间杆件程序，对柱、墙、梁都是采用杆件模型来模拟的，特殊的就是剪力墙是采用薄壁柱原理来计算的，在它的单元刚度矩阵中多了一个翘曲的自由度θ’，相应的力矩多了双力矩。因此，在用TAT程序计算框剪结构、剪力墙结构等含钢筋混凝土剪力墙的结构都要对剪力墙的洞口、节点做合理的简化，有点让实际工程来适应我们的计算程序的味道。作这种简化都是因为分析手段的局限所制(资料书的P129)。当然，在作结构方案时，对结构作这样的调整对建筑结构方案的简洁、合理有很大的好处。它的楼盖是作为平面内无限刚、平面外刚度不考虑的假设。在新版的TAT程序中，允许增设弹性节点，这种弹性节点允许在楼层平面内有相对位移，且能承担相应的水平力。增加了这种弹性节点来加大TAT程序的适用范围，使得TAT程序可以计算空旷、错层结构。2)、SATWE--空间组合结构有限元程序，与TAT的区别在于墙和楼板的模型不同。SATWE对剪力墙采用的是在壳元的基础上凝聚而成的墙元模型。采用墙元模型，在我们的工程建摸中，就不需要象TAT程序那样做那么多的简化，只需要按实际情况输入即可。对于楼盖，SATWE程序采用多种模式来模拟。有刚性楼板和弹性楼板两种。SATWE程序主要是在这两个方面与TAT程序不同。3)、PMSAP---是一个结构分析通用程序。当然，它是偏向于建筑的，但它是一个发展方向。现在的比较著名的通用计算程序有：SAP84、SAP91、SAP20xx、ANSYS、ETABS等程序，这些程序各有特长。2.2、程序的参数及选择开关2.2.1)、PMCAD中的参数(1)总信息：结构体系、结构主材：主要是不同的结构体系有不同的调整参数。地下室层数：必须准确填写，主要有几个原因，风荷载、地震作用效应的计算必须要用到这个参数，有了这个参数，地下室以下的风荷载、水平地震效应就没有往下传，但竖向作用效应还是往下传递。地下室侧墙的计算也要用到。底部加强区也要用到这个参数。与基础相连接的下部楼层数：要说明...
