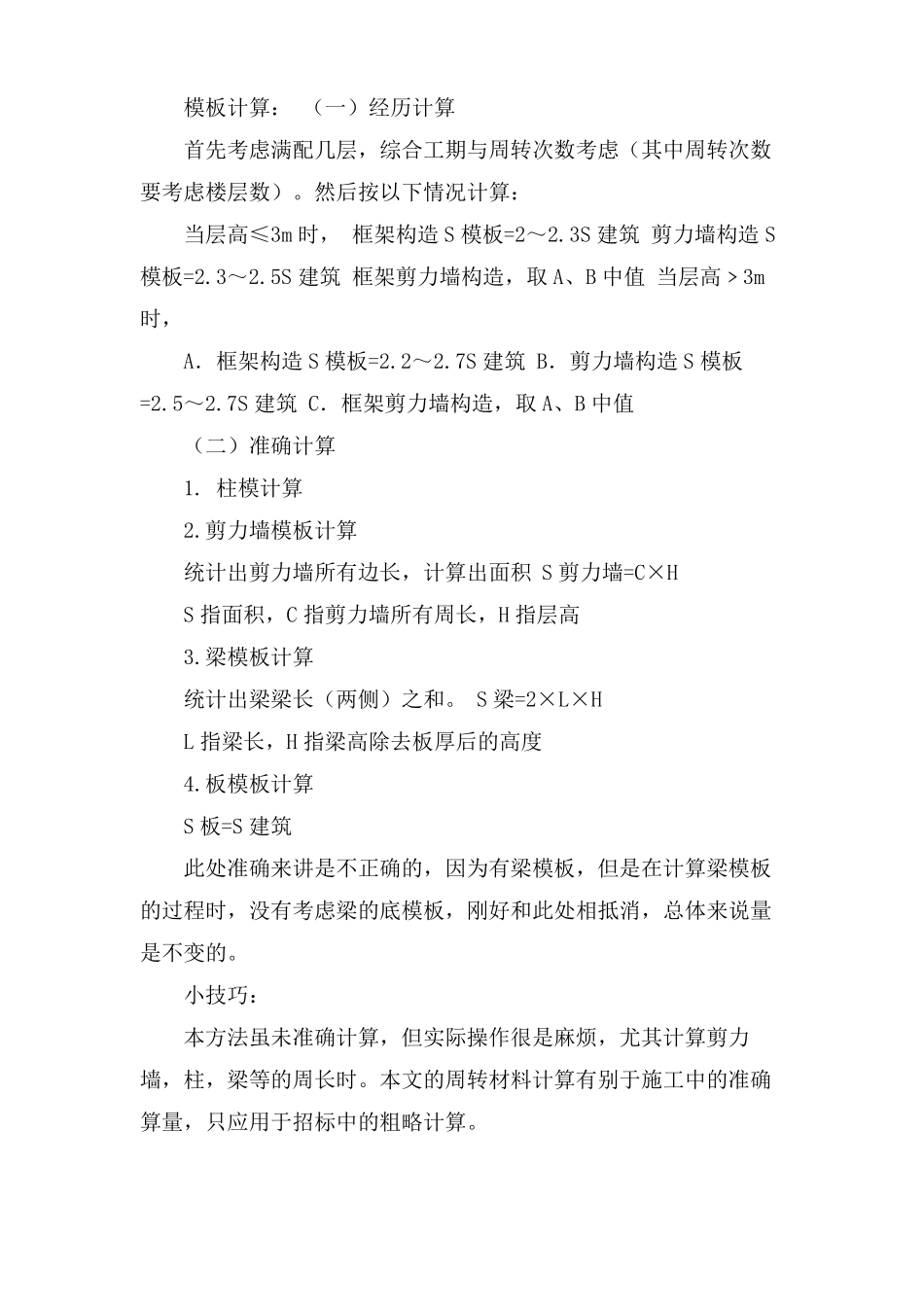

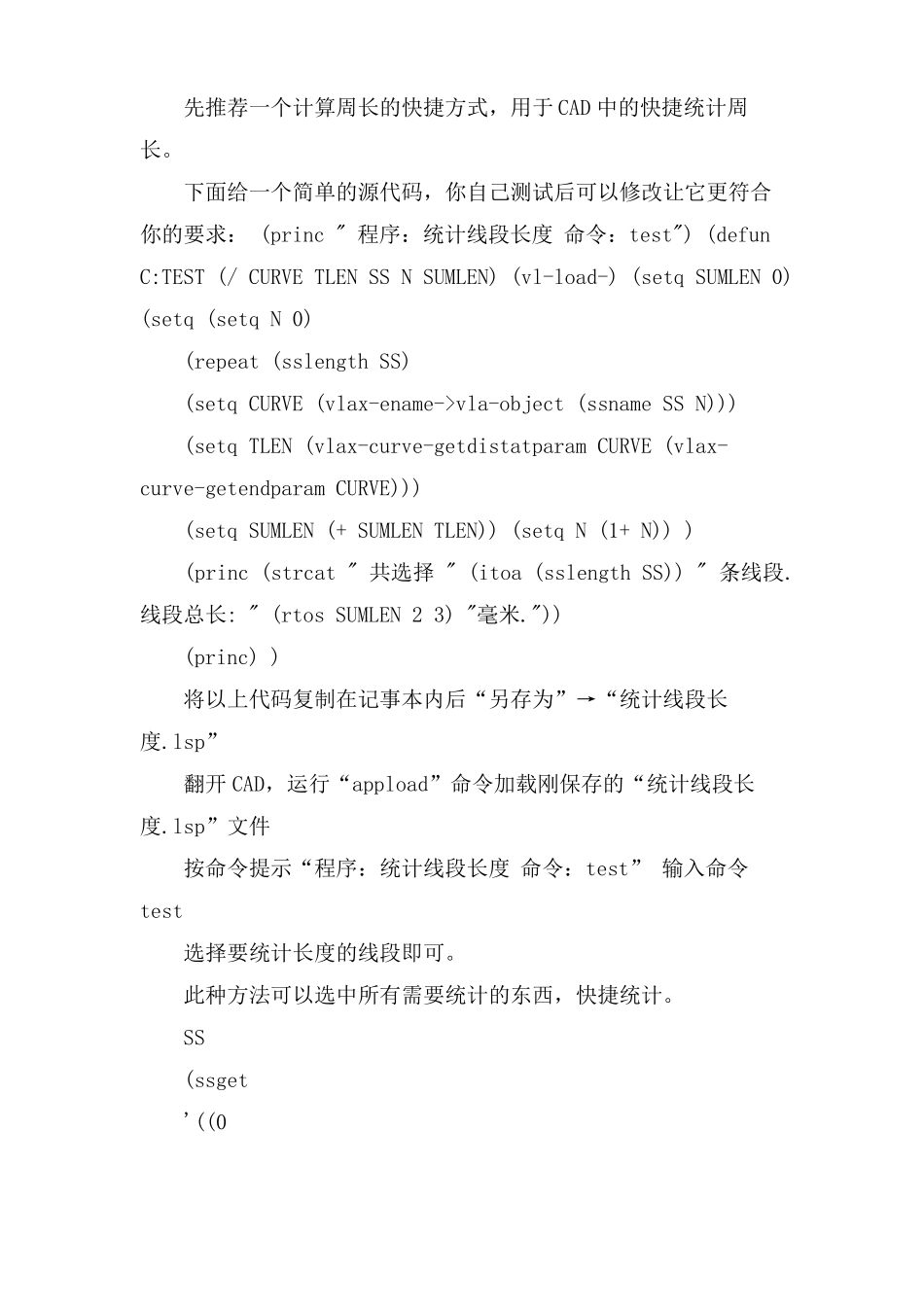

工程周转材料的计算关于周转材料的计算说明一、钢架管方面：1、外墙8层以下为双排钢管外架子，纵距1.8m，步距1.8m，8层以上为【18的外挑双排钢管外架子，纵距1.8m，步距1.8m。2、室内为满堂脚手架支撑板和梁的模板，纵距1m，步距1m，梁底加一个1.5m的小横杆，按1m一根考虑支撑模板；3、4、固定柱子模板用架管，按400mm间距布置；为了固定墙体模板，砼墙的对拉螺栓按400*400间距设置，在对拉螺栓上下放水平架管，如以下图：5、6、水平网按三层考虑（首层网，随层网，8层外挑外一层）密目网按二层以上至14层的外墙架子密目网；二、模板方面：1、墙、梁的模板上50*80的方撑木按200间距考虑；2、板的模板上50*80的方撑木按150间距考虑；3、柱的模板上50*80的方撑木按300间距考虑；4、以上各项方撑木和竹胶板均为理论数据，实际用量待放样后再做调整。5、架板量为一个标准层的外墙脚手架板和内墙砌筑用架板之和；6、主体中的临边防护按五层所用的钢架管和扣件考虑周转；模板计算：（一）经历计算首先考虑满配几层，综合工期与周转次数考虑（其中周转次数要考虑楼层数）。然后按以下情况计算：当层高≤3m时，框架构造S模板=2～2.3S建筑剪力墙构造S模板=2.3～2.5S建筑框架剪力墙构造，取A、B中值当层高﹥3m时，A．框架构造S模板=2.2～2.7S建筑B．剪力墙构造S模板=2.5～2.7S建筑C．框架剪力墙构造，取A、B中值（二）准确计算1.柱模计算2.剪力墙模板计算统计出剪力墙所有边长，计算出面积S剪力墙=C×HS指面积，C指剪力墙所有周长，H指层高3.梁模板计算统计出梁梁长（两侧）之和。S梁=2×L×HL指梁长，H指梁高除去板厚后的高度4.板模板计算S板=S建筑此处准确来讲是不正确的，因为有梁模板，但是在计算梁模板的过程时，没有考虑梁的底模板，刚好和此处相抵消，总体来说量是不变的。小技巧：本方法虽未准确计算，但实际操作很是麻烦，尤其计算剪力墙，柱，梁等的周长时。本文的周转材料计算有别于施工中的准确算量，只应用于招标中的粗略计算。先推荐一个计算周长的快捷方式，用于CAD中的快捷统计周长。下面给一个简单的源代码，你自己测试后可以修改让它更符合你的要求：(princ"程序：统计线段长度命令：test")(defunC:TEST(/CURVETLENSSNSUMLEN)(vl-load-)(setqSUMLEN0)(setq(setqN0)(repeat(sslengthSS)(setqCURVE(vlax-ename->vla-object(ssnameSSN)))(setqTLEN(vlax-curve-getdistatparamCURVE(vlax-curve-getendparamCURVE)))(setqSUMLEN(+SUMLENTLEN))(setqN(1+N)))(princ(strcat"共选择"(itoa(sslengthSS))"条线段.线段总长:"(rtosSUMLEN23)"毫米."))(princ))将以上代码复制在记事本内后“另存为”→“统计线段长度.lsp”翻开CAD，运行“appload”命令加载刚保存的“统计线段长度.lsp”文件按命令提示“程序：统计线段长度命令：test”输入命令test选择要统计长度的线段即可。此种方法可以选中所有需要统计的东西，快捷统计。SS(ssget'((0."CIRCLE,ELLIPSE,LINE,*POLYLINE,SPLINE,ARC"))))脚手架计算：（一）粗略计算1.满堂架计算（以下数据按层高3m左右得出）A．地下计算G地下=S建筑×（55~60）kg／m2B.地上计算G地上=S建筑×40kg／m2（在一般情况下，一般不超过50kg／m2，因为层高超过5m就会做准确计算）当层高＞3m时，应适当加大系数，如层高6m时，按（70~80）kg／m2计算，中间线性插值。2.外架计算SCh外墙iniG外架=S外墙×30kg／m2（此处为双排落地架单位面积重量）上述计算忽略了水平挑架，楼道维护等，故应乘以放大系数（按实际考虑）。另：地下室外墙也应搭设双排落地架。（二）准确计算1.满堂架计算A．无梁楼板取10m×10m的计算单元，按计算出的纵横向间距，布距，分别计算出横杆，立杆，纵干根数，长度。钢的密度为7.85kg/dm3，钢管每米重量的计算公式为：W(kg/m)=0.02466*壁厚*（外径-壁厚）钢管48×3.5,3.84kg/m，钢管48×3.6,3.97kg/m。B．有梁楼板计算方法与上述方法类似，只是要特别考虑梁下的立杆支撑。即在梁下必须有立杆支撑。2.外架计算取10m长的外墙为计算单元，按外架形式、纵横间距、布距确定纵横杆，立杆的根数，长度，重量。关于地下室外墙部分这部分会有操作架...
