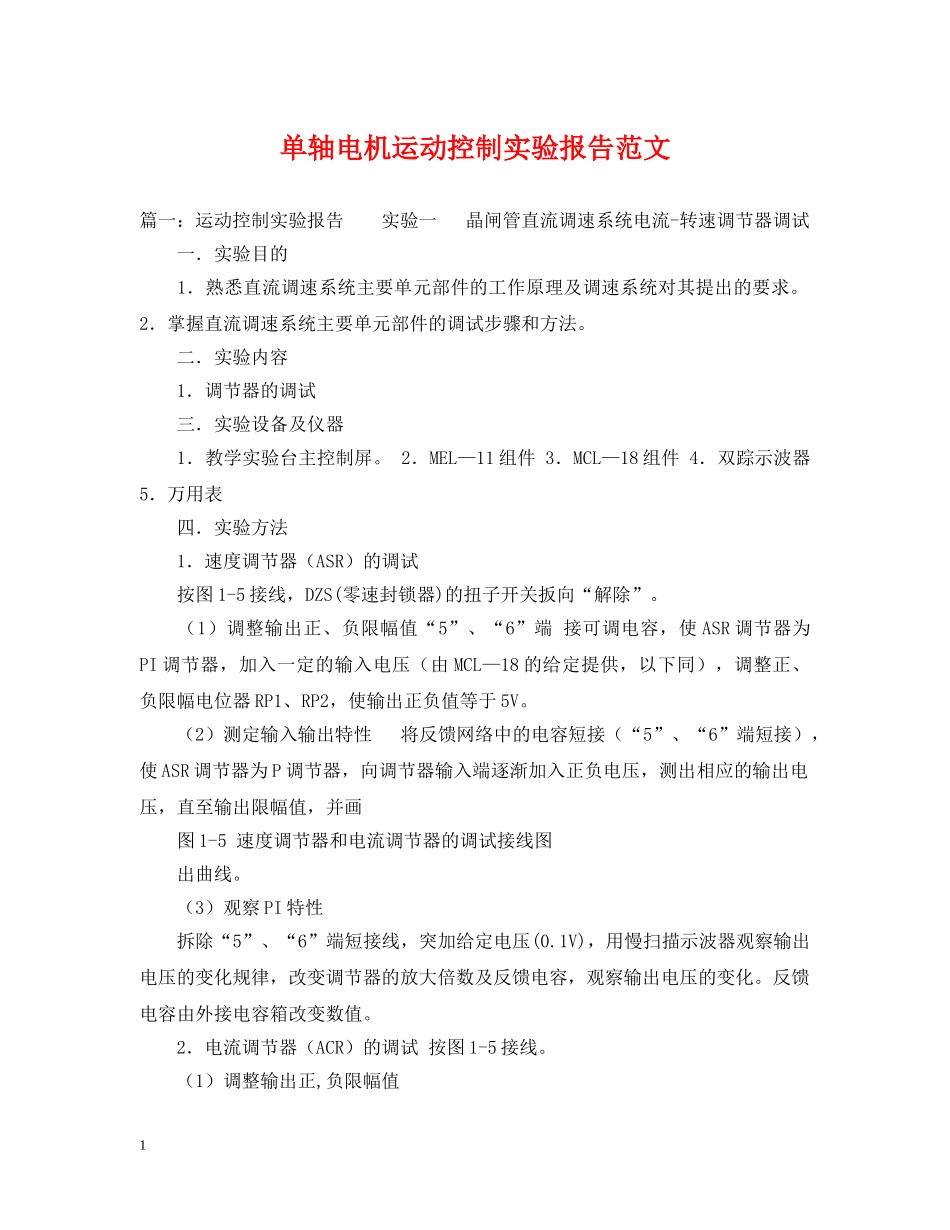

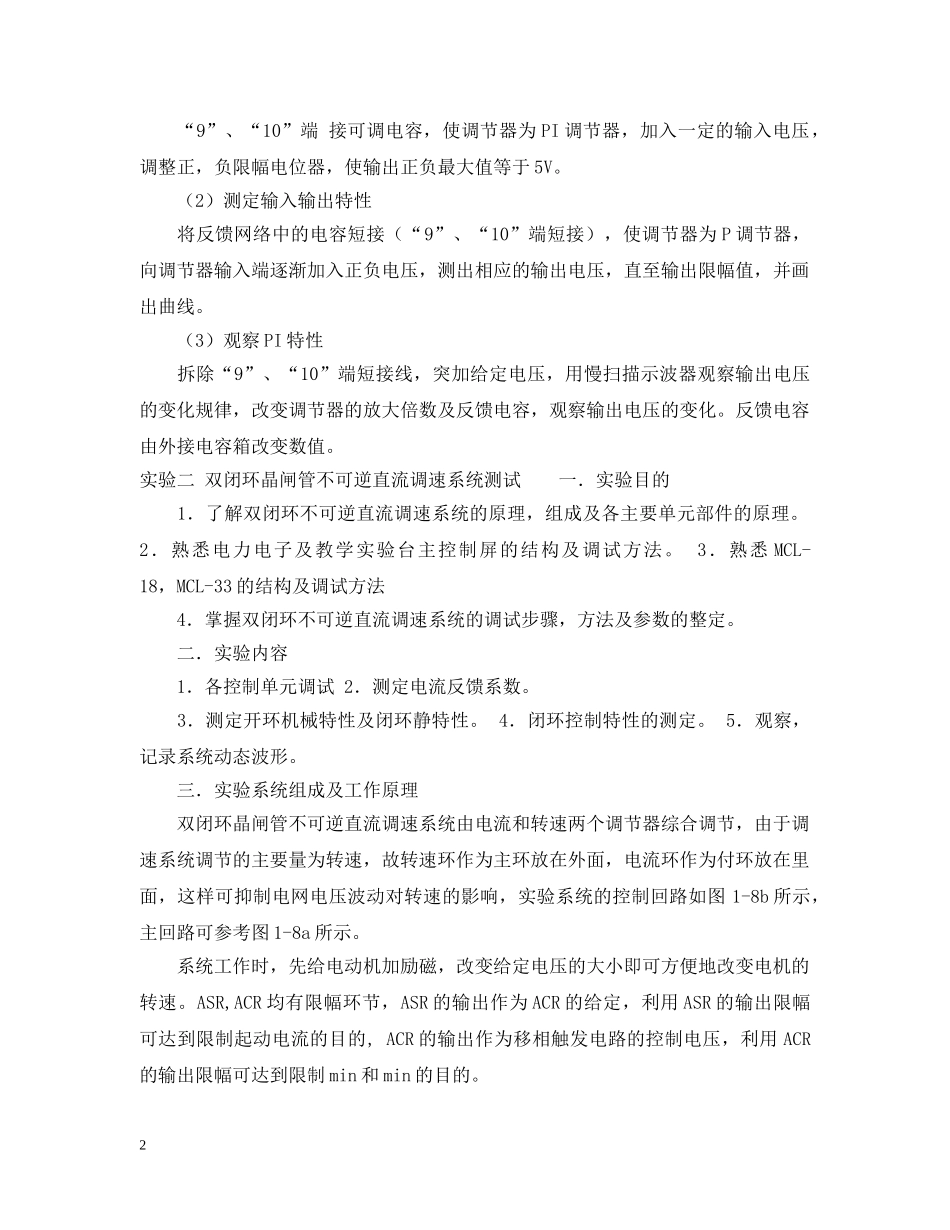

此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。单轴电机运动控制实验报告范文篇一：运动控制实验报告实验一晶闸管直流调速系统电流-转速调节器调试一．实验目的1．熟悉直流调速系统主要单元部件的工作原理及调速系统对其提出的要求。2．掌握直流调速系统主要单元部件的调试步骤和方法。二．实验内容1．调节器的调试三．实验设备及仪器1．教学实验台主控制屏。2．MEL—11组件3．MCL—18组件4．双踪示波器5．万用表四．实验方法1．速度调节器（ASR）的调试按图1-5接线，DZS(零速封锁器)的扭子开关扳向“解除”。（1）调整输出正、负限幅值“5”、“6”端接可调电容，使ASR调节器为PI调节器，加入一定的输入电压（由MCL—18的给定提供，以下同），调整正、负限幅电位器RP1、RP2，使输出正负值等于5V。（2）测定输入输出特性将反馈网络中的电容短接（“5”、“6”端短接），使ASR调节器为P调节器，向调节器输入端逐渐加入正负电压，测出相应的输出电压，直至输出限幅值，并画图1-5速度调节器和电流调节器的调试接线图出曲线。（3）观察PI特性拆除“5”、“6”端短接线，突加给定电压(0.1V)，用慢扫描示波器观察输出电压的变化规律，改变调节器的放大倍数及反馈电容，观察输出电压的变化。反馈电容由外接电容箱改变数值。2．电流调节器（ACR）的调试按图1-5接线。（1）调整输出正,负限幅值1此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。“9”、“10”端接可调电容，使调节器为PI调节器，加入一定的输入电压，调整正，负限幅电位器，使输出正负最大值等于5V。（2）测定输入输出特性将反馈网络中的电容短接（“9”、“10”端短接），使调节器为P调节器，向调节器输入端逐渐加入正负电压，测出相应的输出电压，直至输出限幅值，并画出曲线。（3）观察PI特性拆除“9”、“10”端短接线，突加给定电压，用慢扫描示波器观察输出电压的变化规律，改变调节器的放大倍数及反馈电容，观察输出电压的变化。反馈电容由外接电容箱改变数值。实验二双闭环晶闸管不可逆直流调速系统测试一．实验目的1．了解双闭环不可逆直流调速系统的原理，组成及各主要单元部件的原理。2．熟悉电力电子及教学实验台主控制屏的结构及调试方法。3．熟悉MCL-18，MCL-33的结构及调试方法4．掌握双闭环不可逆直流调速系统的调试步骤，方法及参数的整定。二．实验内容1．各控制单元调试2．测定电流反馈系数。3．测定开环机械特性及闭环静特性。4．闭环控制特性的测定。5．观察，记录系统动态波形。三．实验系统组成及工作原理双闭环晶闸管不可逆直流调速系统由电流和转速两个调节器综合调节，由于调速系统调节的主要量为转速，故转速环作为主环放在外面，电流环作为付环放在里面，这样可抑制电网电压波动对转速的影响，实验系统的控制回路如图1-8b所示，主回路可参考图1-8a所示。系统工作时，先给电动机加励磁，改变给定电压的大小即可方便地改变电机的转速。ASR,ACR均有限幅环节，ASR的输出作为ACR的给定，利用ASR的输出限幅可达到限制起动电流的目的,ACR的输出作为移相触发电路的控制电压，利用ACR的输出限幅可达到限制min和min的目的。2此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。当加入给定Ug后，ASR即饱和输出，使电动机以限定的最大起动电流加速起动，直到电机转速达到给定转速（即Ug=Ufn），并出现超调后，ASR退出饱和，最后稳定运行在略低于给定转速的数值上。四．实验设备及仪器1．教学实验台主控制屏。2．MCL—33组件3．MEL—11组件4．MCL—18组件5．电机导轨及测速发电机（或光电编码器）6．直流电动机M037．双踪示波器8．万用表五．注意事项1．三相主电源连线时需注意，不可换错相序。2．系统开环连接时，不允许突加给定信号Ug起动电机篇二：电机与运动控制实验报告格式实验名称：电流、转速调速调节器设计一、实验目的1、掌握双闭环直流调速系统的稳态参数计算、系统的稳定性分析2、了解用MATLAB软件工具对系统的电流环和速度环作PI调节器设计3、熟悉对系统进行仿真的步骤和方法二、...
