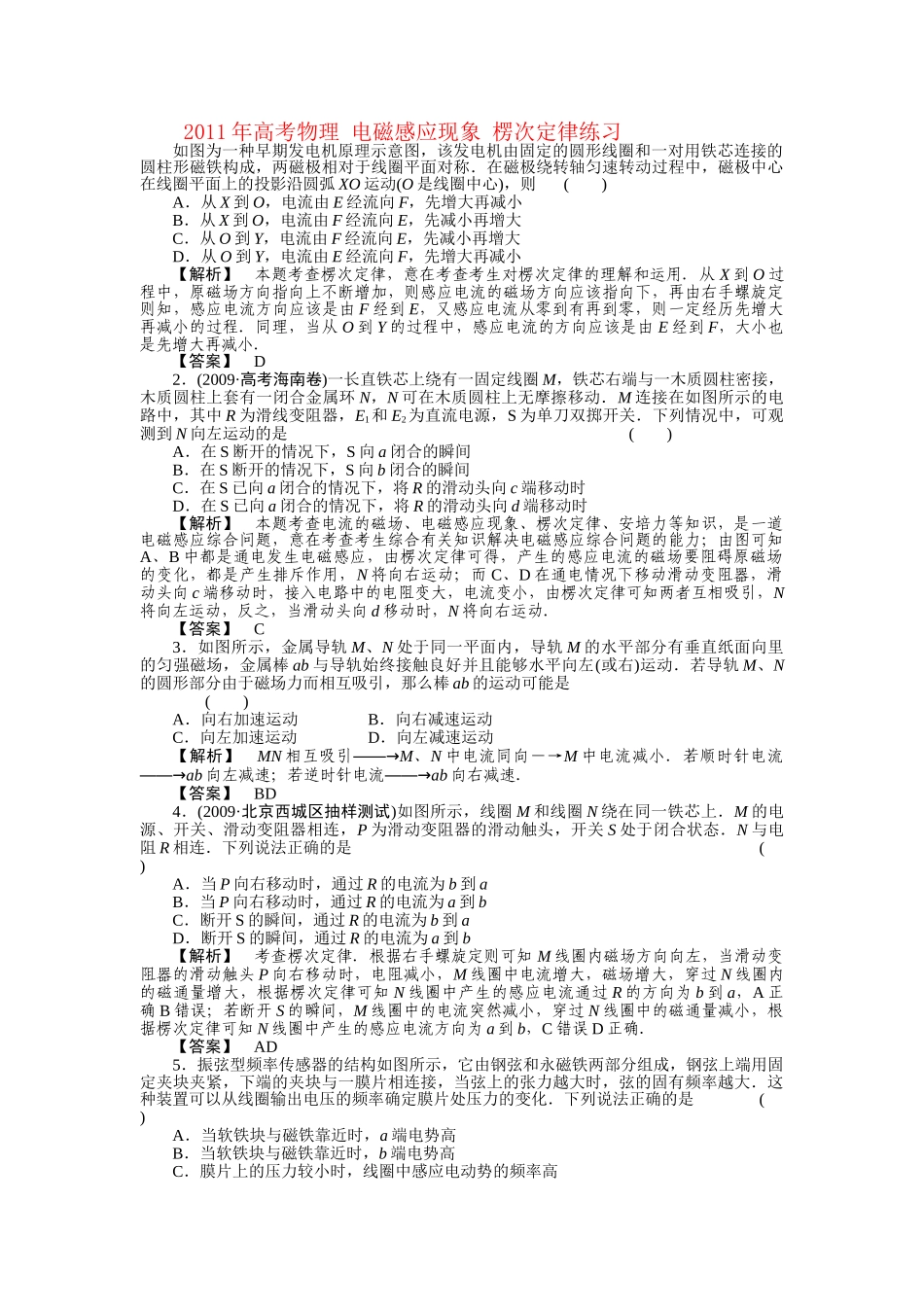

2011年高考物理电磁感应现象楞次定律练习如图为一种早期发电机原理示意图，该发电机由固定的圆形线圈和一对用铁芯连接的圆柱形磁铁构成，两磁极相对于线圈平面对称．在磁极绕转轴匀速转动过程中，磁极中心在线圈平面上的投影沿圆弧XO运动(O是线圈中心)，则()A．从X到O，电流由E经流向F，先增大再减小B．从X到O，电流由F经流向E，先减小再增大C．从O到Y，电流由F经流向E，先减小再增大D．从O到Y，电流由E经流向F，先增大再减小【解析】本题考查楞次定律，意在考查考生对楞次定律的理解和运用．从X到O过程中，原磁场方向指向上不断增加，则感应电流的磁场方向应该指向下，再由右手螺旋定则知，感应电流方向应该是由F经到E，又感应电流从零到有再到零，则一定经历先增大再减小的过程．同理，当从O到Y的过程中，感应电流的方向应该是由E经到F，大小也是先增大再减小．【答案】D2．(2009·高考海南卷)一长直铁芯上绕有一固定线圈M，铁芯右端与一木质圆柱密接，木质圆柱上套有一闭合金属环N，N可在木质圆柱上无摩擦移动．M连接在如图所示的电路中，其中R为滑线变阻器，E1和E2为直流电源，S为单刀双掷开关．下列情况中，可观测到N向左运动的是()A．在S断开的情况下，S向a闭合的瞬间B．在S断开的情况下，S向b闭合的瞬间C．在S已向a闭合的情况下，将R的滑动头向c端移动时D．在S已向a闭合的情况下，将R的滑动头向d端移动时【解析】本题考查电流的磁场、电磁感应现象、楞次定律、安培力等知识，是一道电磁感应综合问题，意在考查考生综合有关知识解决电磁感应综合问题的能力；由图可知A、B中都是通电发生电磁感应，由楞次定律可得，产生的感应电流的磁场要阻碍原磁场的变化，都是产生排斥作用，N将向右运动；而C、D在通电情况下移动滑动变阻器，滑动头向c端移动时，接入电路中的电阻变大，电流变小，由楞次定律可知两者互相吸引，N将向左运动，反之，当滑动头向d移动时，N将向右运动．【答案】C3．如图所示，金属导轨M、N处于同一平面内，导轨M的水平部分有垂直纸面向里的匀强磁场，金属棒ab与导轨始终接触良好并且能够水平向左(或右)运动．若导轨M、N的圆形部分由于磁场力而相互吸引，那么棒ab的运动可能是()A．向右加速运动B．向右减速运动C．向左加速运动D．向左减速运动【解析】MN相互吸引――→M、N中电流同向―→M中电流减小．若顺时针电流――→ab向左减速；若逆时针电流――→ab向右减速．【答案】BD4．(2009·北京西城区抽样测试)如图所示，线圈M和线圈N绕在同一铁芯上．M的电源、开关、滑动变阻器相连，P为滑动变阻器的滑动触头，开关S处于闭合状态．N与电阻R相连．下列说法正确的是()A．当P向右移动时，通过R的电流为b到aB．当P向右移动时，通过R的电流为a到bC．断开S的瞬间，通过R的电流为b到aD．断开S的瞬间，通过R的电流为a到b【解析】考查楞次定律．根据右手螺旋定则可知M线圈内磁场方向向左，当滑动变阻器的滑动触头P向右移动时，电阻减小，M线圈中电流增大，磁场增大，穿过N线圈内的磁通量增大，根据楞次定律可知N线圈中产生的感应电流通过R的方向为b到a，A正确B错误；若断开S的瞬间，M线圈中的电流突然减小，穿过N线圈中的磁通量减小，根据楞次定律可知N线圈中产生的感应电流方向为a到b，C错误D正确．【答案】AD5．振弦型频率传感器的结构如图所示，它由钢弦和永磁铁两部分组成，钢弦上端用固定夹块夹紧，下端的夹块与一膜片相连接，当弦上的张力越大时，弦的固有频率越大．这种装置可以从线圈输出电压的频率确定膜片处压力的变化．下列说法正确的是()A．当软铁块与磁铁靠近时，a端电势高B．当软铁块与磁铁靠近时，b端电势高C．膜片上的压力较小时，线圈中感应电动势的频率高D．膜片上的压力较大时，线圈中感应电动势的频率高【解析】当软铁块靠近磁铁时，线圈中的磁通量增加，根据楞次定律可得，b端电势比a端电势高，选项B正确；膜片上压力越小时，钢弦上的张力越大，振动频率越高，线圈中感应电动势的频率越高，所以选项C正确．【答案】BC6．在条形磁铁的中央位置的正上方水平固定一铜质圆环，如图所示，以下判断中正确的是()A．释放圆环，环下落时环的机械能守恒B．释放...
