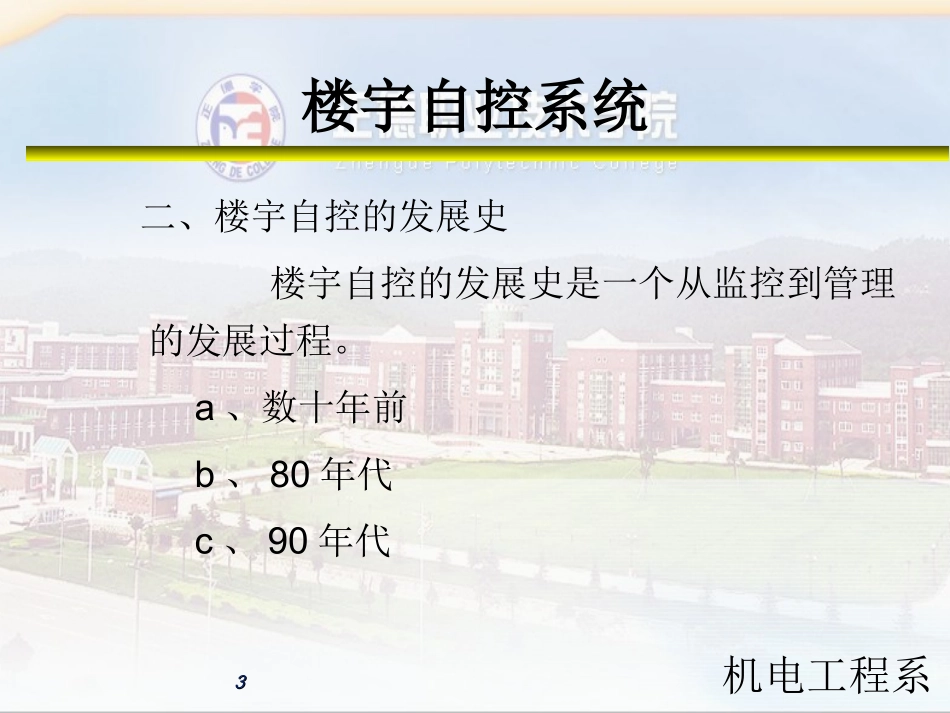

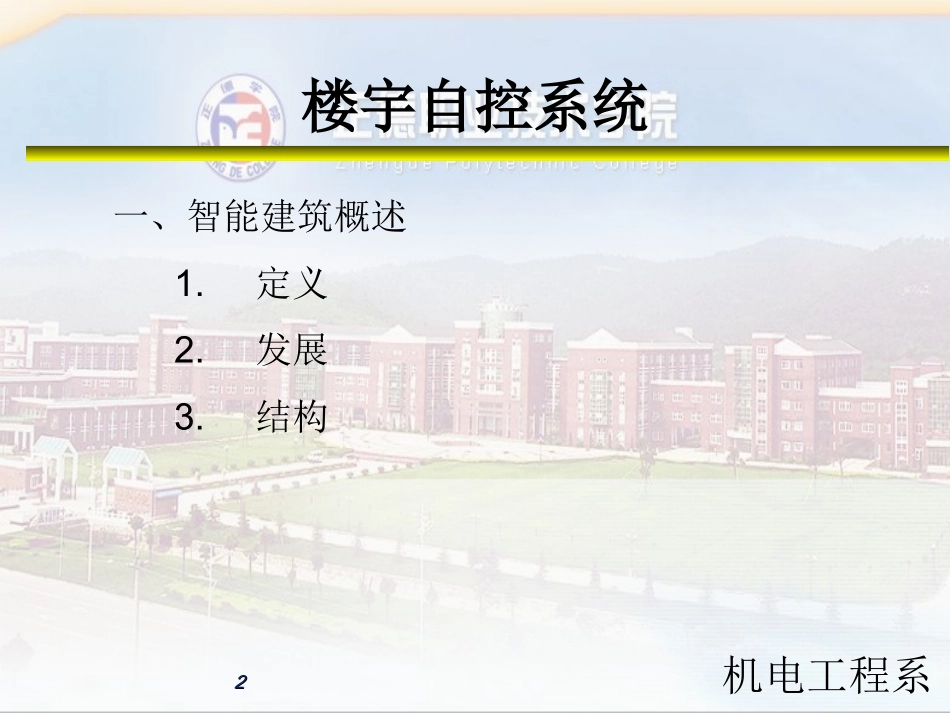

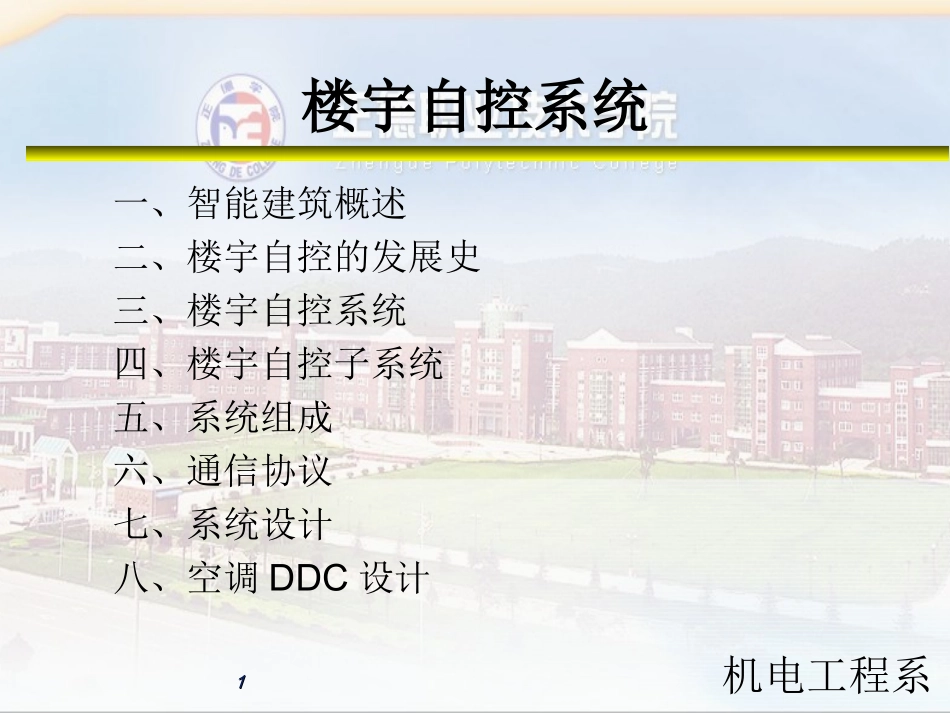

11机电工程系楼宇自控系统一、智能建筑概述二、楼宇自控的发展史三、楼宇自控系统四、楼宇自控子系统五、系统组成六、通信协议七、系统设计八、空调DDC设计22机电工程系楼宇自控系统一、智能建筑概述1.定义2.发展3.结构33机电工程系楼宇自控系统二、楼宇自控的发展史楼宇自控的发展史是一个从监控到管理的发展过程。a、数十年前b、80年代c、90年代44机电工程系楼宇自控系统三、楼宇自控系统1、对于一座现代化大楼，在没有安装BAS的时候，使用这些设备往往存在以下问题：控制问题管理问题维护问题能耗问题55机电工程系楼宇自控系统2、楼宇自控系统就是将建筑物或建筑群内的变配电、照明、电梯、空调、供热、给排水、消防、保安等众多分散设备的运行、安全状况、能源使用状况及节能管理实行集中监视、管理和分散控制的建筑物管理与控制系统，称为BAS（BuildingAutomationSystem）。66机电工程系楼宇自控系统3、BAS系统的监控范围和参数内容空调机组：新风空调机组、新/回风空调机组、变风量空调机冷/热源系统：冷冻机组、冷冻水泵、冷却水泵、冷却塔、热交换器、热水一次水泵、热泵机组77机电工程系楼宇自控系统给排水系统：各类水泵、各类水箱电力系统：照明控制、高/低压信号测量、备用发电机组电梯保安门锁、巡更等88机电工程系楼宇自控系统4、BAS系统所能够产生的实际效果室内恒温控制便于大楼内的所有设备的保养和维修便于大楼管理人员对设备进行操作并监视设备运行情况，提高整体管理水平99机电工程系楼宇自控系统良好的管理将延长大楼设备的使用寿命，使设备更换的周期延长，节省大楼的设备开支及时发出设备故障及各类报警信号，便于将损失降到最低点，便于操作人员处理故障节省运行费用，节省能量1010机电工程系楼宇自控系统四、BAS子系统a、供热、通风及空调系统为建筑物内提供了一个舒适的环境，是BAS中的一个重要子系统。系统为建筑物内的机电设备（如：冷却塔、冷水机组、空气处理机、气控设备等）提供一个最优化的控制。1111机电工程系楼宇自控系统其基本控制功能包括：设备控制、循环控制、最佳起/停控制、数学功能、逻辑功能、趋势运行记录、报警管理等。1212机电工程系b、给排水系统主要是对于饮用水的提供，以及对于污水的排放。楼宇自控系统1313机电工程系楼宇自控系统c、变配电系统是通过BAS的管理中心提供对于建筑物内的高低配电房及所有变配电设备的监视报警和管理及程序控制，提供对于重要电气设备的控制程序、时间程序和相应的联动程序。1414机电工程系楼宇自控系统d、电梯控制系统是通过BAS系统对于建筑物内的多台电梯，实行集中的控制和管理程序，同时配合BAS系统的部分子系统，执行联动程序。1515机电工程系楼宇自控系统五、BAS系统的组成调节对象检测元件各种传感器执行调节机构分站DDC传输通道中央处理机人机接口外围设备中央控制室现场部分1616机电工程系楼宇自控系统中央控制室（数据中心）：包括中央处理机（一台微型计算机、存储器、磁带机和接口装置）、外围设备（显示终端、键盘、打印机）和不间断电源三部分。1717机电工程系楼宇自控系统传感器及执行调节机构：传感器是指装设在各监视现场和各种敏感元件、变送器、触点和限位开关、用来检测现场设备的各种参数（如温度、湿度、压差、液位等），并发出信号送到调节控制器（分站、数据中心等），如铂电阻温度检测器、复合湿度检测器、风道静压变送器、差压变送器；1818机电工程系楼宇自控系统执行调节机构是指装设在各监控现场接受分站调节控制器的输出指令信号，并调节控制现场运行设备的机构，如电动阀、电磁阀、调节阀等，包括执行机构（如电动阀上的电机）和调节机构（电动阀的阀门）1919机电工程系楼宇自控系统分站控制器：是以微处理机为基础的可编程直接数字控制器（DDC），它接收传感器输出的信号，进行数字运算，逻辑分析判断处理后自动输出控制信号，动作执行调节机构。2020机电工程系楼宇自控系统分站控制器是整个控制系统的核心，采用直接数字控制器（DDC）它具有AI、AO、DI、DO四种输入/输出接口。方便灵活地与现场的传感器、执行调节机构直接...
