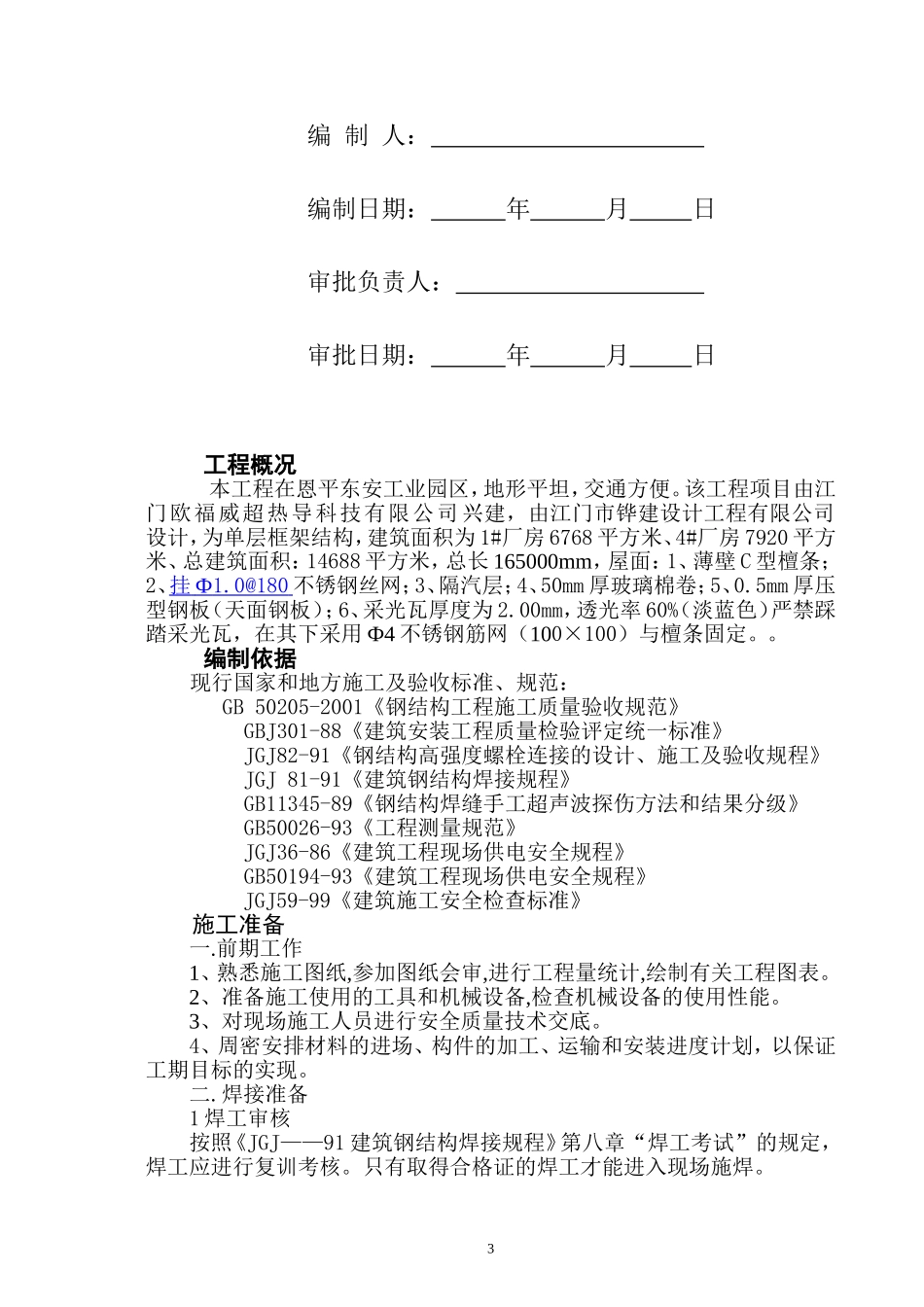

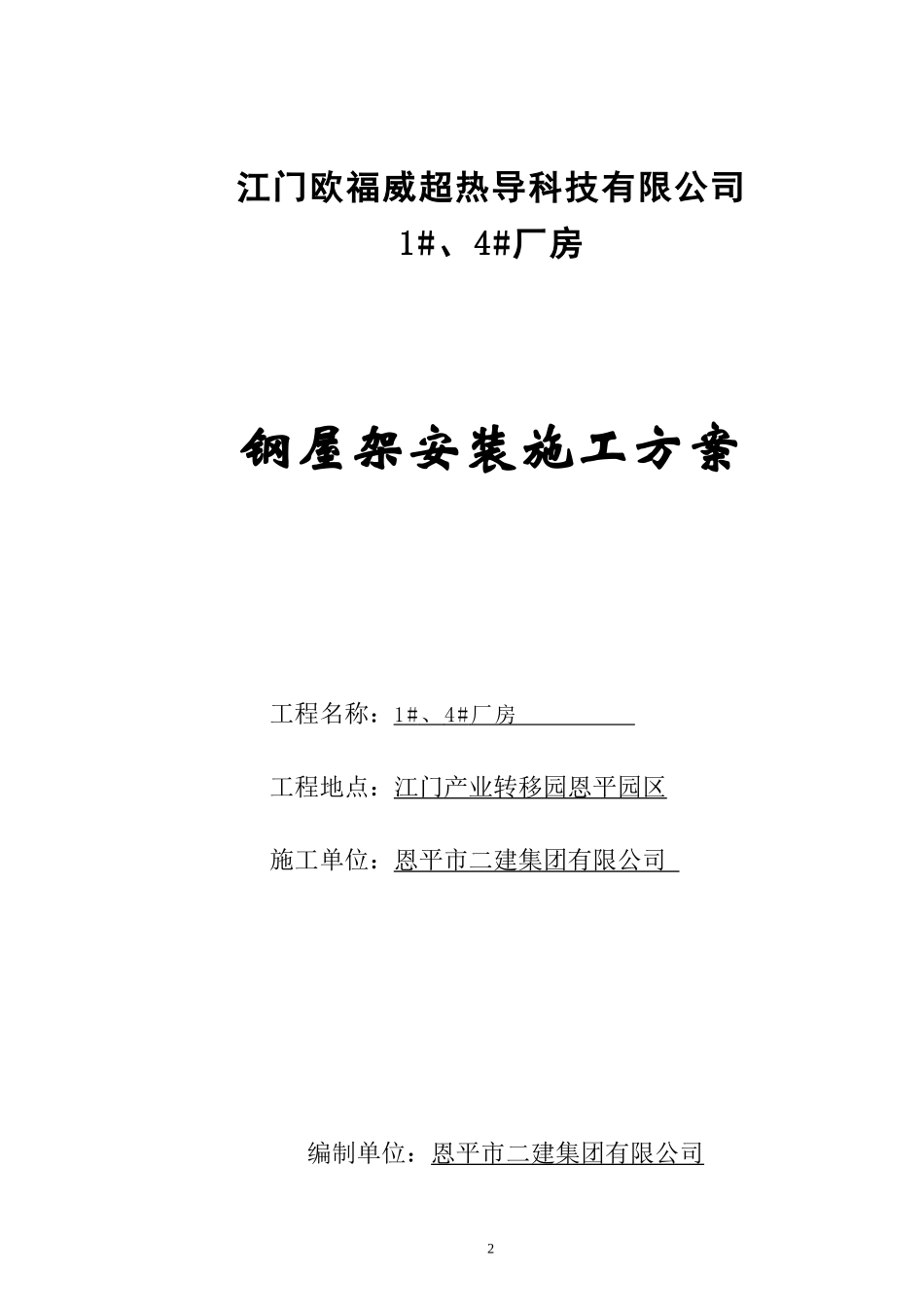

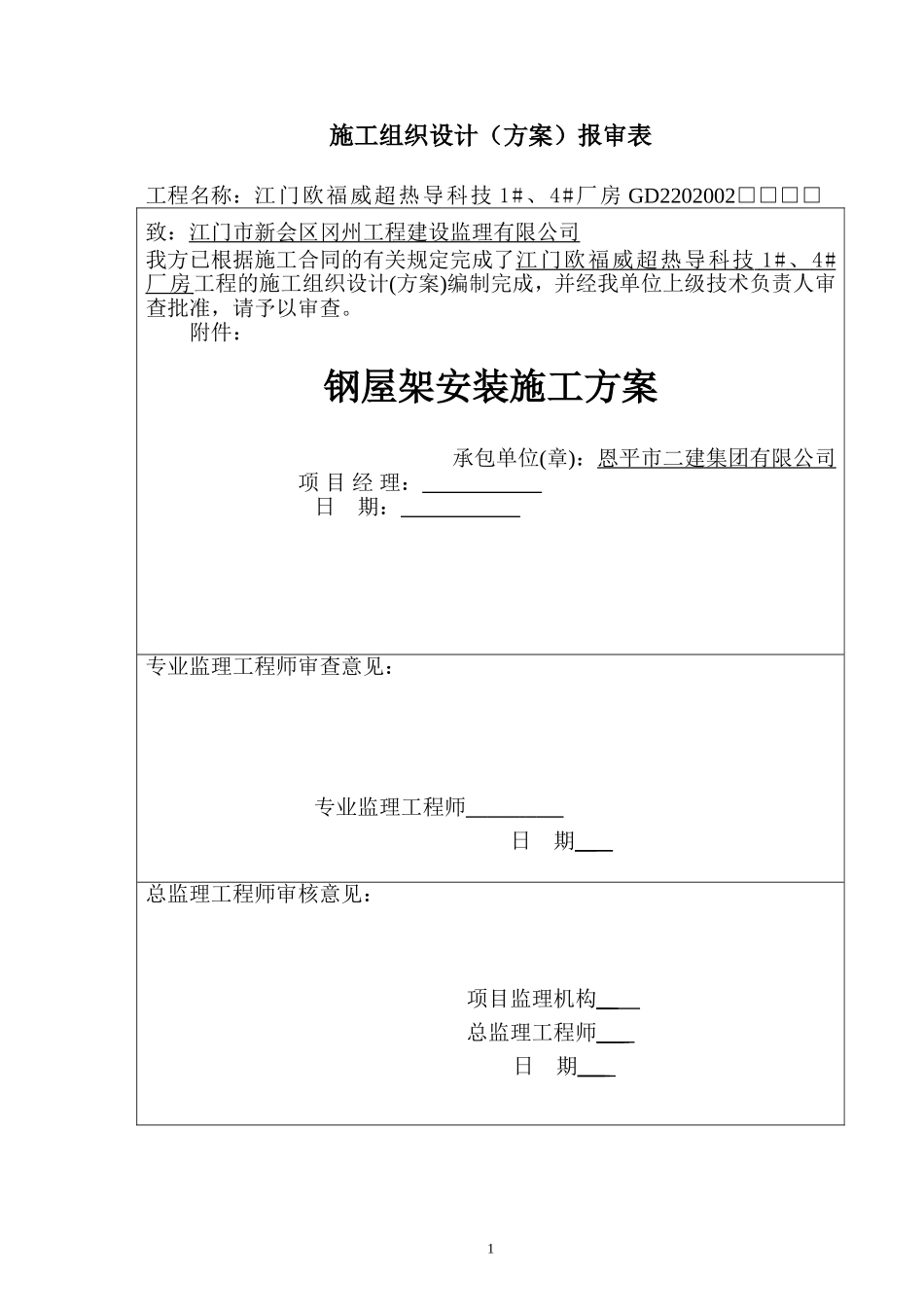

施工组织设计（方案）报审表工程名称：江门欧福威超热导科技1#、4#厂房GD2202002□□□□致：江门市新会区冈州工程建设监理有限公司我方已根据施工合同的有关规定完成了江门欧福威超热导科技1#、4#厂房工程的施工组织设计(方案)编制完成，并经我单位上级技术负责人审查批准，请予以审查。附件：钢屋架安装施工方案承包单位(章)：恩平市二建集团有限公司项目经理：日期：专业监理工程师审查意见：专业监理工程师日期总监理工程师审核意见：项目监理机构总监理工程师日期1江门欧福威超热导科技有限公司1#、4#厂房钢屋架安装施工方案工程名称：1#、4#厂房工程地点：江门产业转移园恩平园区施工单位：恩平市二建集团有限公司编制单位：恩平市二建集团有限公司2编制人：编制日期：年月日审批负责人：审批日期：年月日工程概况本工程在恩平东安工业园区，地形平坦，交通方便。该工程项目由江门欧福威超热导科技有限公司兴建，由江门市铧建设计工程有限公司设计，为单层框架结构，建筑面积为1#厂房6768平方米、4#厂房7920平方米、总建筑面积：14688平方米，总长165000mm，屋面：1、薄壁C型檀条；2、挂Ф1.0@180不锈钢丝网；3、隔汽层；4、50mm厚玻璃棉卷；5、0.5mm厚压型钢板（天面钢板）；6、采光瓦厚度为2.00mm，透光率60%（淡蓝色）严禁踩踏采光瓦，在其下采用Ф4不锈钢筋网（100×100）与檀条固定。。编制依据现行国家和地方施工及验收标准、规范：GB50205-2001《钢结构工程施工质量验收规范》GBJ301-88《建筑安装工程质量检验评定统一标准》JGJ82-91《钢结构高强度螺栓连接的设计、施工及验收规程》JGJ81-91《建筑钢结构焊接规程》GB11345-89《钢结构焊缝手工超声波探伤方法和结果分级》GB50026-93《工程测量规范》JGJ36-86《建筑工程现场供电安全规程》GB50194-93《建筑工程现场供电安全规程》JGJ59-99《建筑施工安全检查标准》施工准备一.前期工作1、熟悉施工图纸,参加图纸会审,进行工程量统计,绘制有关工程图表。2、准备施工使用的工具和机械设备,检查机械设备的使用性能。3、对现场施工人员进行安全质量技术交底。4、周密安排材料的进场、构件的加工、运输和安装进度计划，以保证工期目标的实现。二.焊接准备1焊工审核按照《JGJ——91建筑钢结构焊接规程》第八章“焊工考试”的规定，焊工应进行复训考核。只有取得合格证的焊工才能进入现场施焊。32技术交底工程正式开工前应进行充分的施工技术交底。我们应让每一个施工者掌握在本工程施工过程中，训练掌握GB50205-2001《钢结构工程施工质量验收规范》，JGJ81-91《建筑钢结构焊接规程》JGJ82-91《钢结构高强螺栓连接设计、施工及验收规程》。三．钢构件的验收钢构件的验收包括出厂前验收和运到现场后的现场验收两个步骤。其中出厂前验收主要是按设计图纸和规范（GB50221-95）的要求进行尺寸验收，现场验收主要是对构件的配套情况、损伤情况等进行验收。针对本工程要求，允许的尺寸验收技术条件，如下表所示。钢梁的端部铣平的允许偏差和检验方法项次项目允许偏差（㎜）检验方法1两端铣平时构件长度±2.0用钢尺检查2铣平面的平直度0．3用直尺和塞尺检查3铣平面的倾斜度（正切值）L/1500用直角尺和塞尺检查4表面精糙度0．03用样板检查5构件长度±3.0钢尺检查6焊接H型钢截面高度结合部位±2.07其它部位±3.08焊接H型钢截面宽度±3.0钢尺检查9构件两端最外侧安装孔距±3.010构件两端安装孔距±3.011同组螺栓相邻两孔距±1.0任意两孔距±1.5构件挠曲矢高L/1000A且拉线和钢尺检查用拉线和钢尺检查钢梁的允许偏差和检验方法项次项目允许偏差（㎜）检验方法1梁跨度端部刀板封头-5.0,0用钢尺检查2端部高度H≤2M±2.03H>2m±3.04起拱度设计未要求起拱+L/2000且不小于是3.0用拉线和钢尺检查设计要求起拱±L/5008侧弯矢高L/200且不大小用拉线和钢尺检查410.09扭曲h/250且不大于10.0用拉线、吊线和钢尺检查11腹板局部平直度t>14mm3L/1000用1m直尺和钢尺检查t>14mm2L/1000翼缘板倾斜度2.0用拉线和钢尺检查上翼缘板与轨道接触面度1.0用1m直尺、200mm直尺和塞尺检查构件到场时，相应的质量保证的运货清单等资料要齐全，验收人员根据运货清单检查所...
