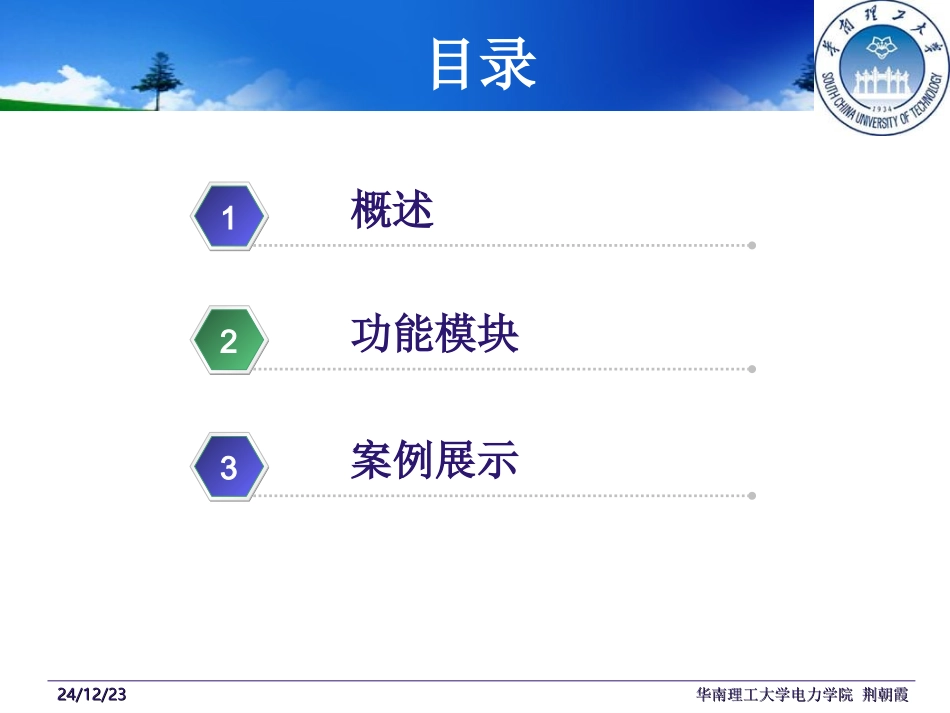

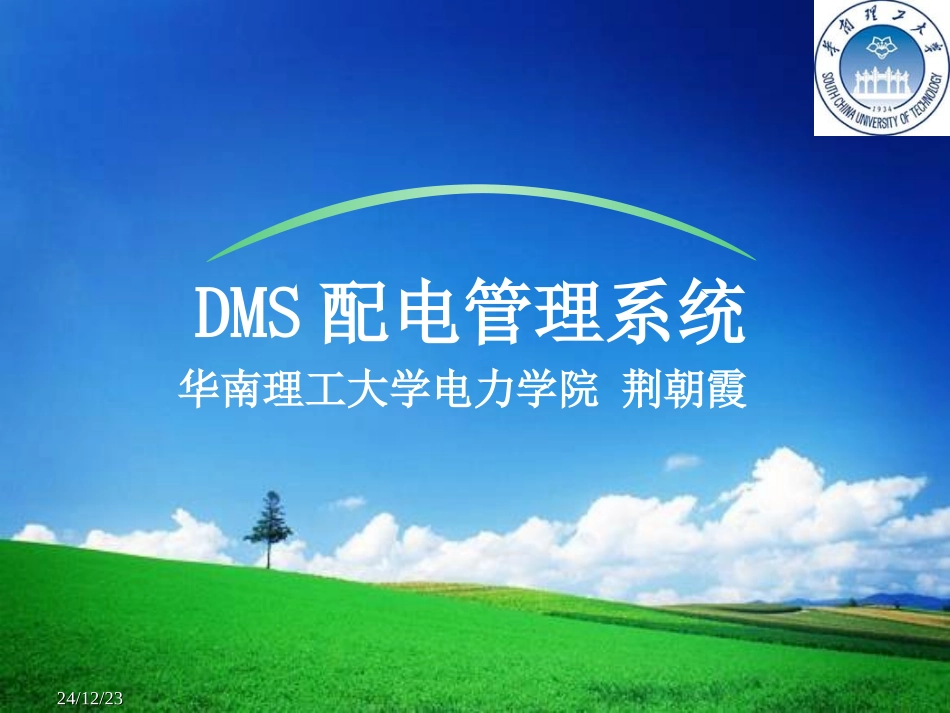

24/12/2324/12/23DMS配电管理系统华南理工大学电力学院荆朝霞24/12/2324/12/23华南理工大学电力学院荆朝霞华南理工大学电力学院荆朝霞目录概述1功能模块2案例展示324/12/2324/12/23一、概述24/12/2324/12/23华南理工大学电力学院荆朝霞华南理工大学电力学院荆朝霞背景伴随着城乡配电网建设的发展、电力系统容量的增加、用户的不断增多，新型供用电技术和设备的不断涌现，配电网也日趋复杂，线路之间的交叉、跨越、并架、分支等关系逐渐增多。面对这样复杂的拓扑关系，仅靠人工来完成电力系统管理工作己经难以保证应有的速度和可靠性，因此，迅速发展的电力工业迫切需要配电网管理的计算机化。24/12/2324/12/23华南理工大学电力学院荆朝霞华南理工大学电力学院荆朝霞概念通常把从变电、配电到用电过程的监视、控制和管理的综合自动化系统，称为配电管理系统，DistributionManagementSystem，简称DMS。它的总体目标是实现对配电网的全面自动化管理。24/12/2324/12/23华南理工大学电力学院荆朝霞华南理工大学电力学院荆朝霞意义在正常运行情况下，监视配网运行工况，优化配网运行方式。当配网发生故障或异常运行时，迅速查出故障区段及异常情况，快速隔离故障区段，及时恢复非故障区域用户的供电，缩短对用户的停电时间，减少停电面积。根据配电网电压，合理控制无功负荷和电压水平，改善供电质量，达到经济运行目的。合理控制用电负荷，从而提高设备利用率，提高企业的经济效益和工作效率等。自动抄表计费，保证抄表计费的及时和准确，提高了企业的经济效益和工作效率，并可为用户提供自动化的用电信息服务等。24/12/2324/12/23华南理工大学电力学院荆朝霞华南理工大学电力学院荆朝霞架构配电网管理系统生产管理子系统配电网管理子系统Web查询子系统运行管理系统工程管理系统用电管理子系统调度管理子系统电量计费用户电能信息管理营业电费管理用电检查管理用电分析系统配电变电自动化馈线自动化配电网及相关地区电网的SCADA系统网络优化系统网络分析系统24/12/2324/12/23二、功能模块24/12/2324/12/23华南理工大学电力学院荆朝霞华南理工大学电力学院荆朝霞主要功能模块及其关系图开放式基础平台（硬件环境、操作系统、接口服务）配电网SCADA系统地理信息系统GIS配电网自动化系统需求侧管理故障投诉管理24/12/2324/12/23华南理工大学电力学院荆朝霞华南理工大学电力学院荆朝霞功能模块配电网SCADA系统1地理信息系统2配电网自动化3需求侧管理4其他模块524/12/2324/12/23华南理工大学电力学院荆朝霞华南理工大学电力学院荆朝霞概念配电网SCADA系统（SupervisoryControlAndDataAcquisition，监控与数据采集）是配电网的监控和实时信息获取系统。24/12/2324/12/23华南理工大学电力学院荆朝霞华南理工大学电力学院荆朝霞系统组成SCADA一般由中央监控系统、通信系统、现场执行设备等三部分组成。SCADA系统简单示意图24/12/2324/12/23华南理工大学电力学院荆朝霞华南理工大学电力学院荆朝霞演变历程电力系统SCADA技术是从电网调度自动化技术发展而来。1965年美国东北发生了一次大的停电事故，这时许多电力公司意识到，仅仅依靠远动装置在模拟盘上显示信息已经无法满足复杂电网的安全运行的要求。因此在电力系统中开始把计算机运用转移到以安全考虑为主，导致了数据采集与监控系统SCADA的出现，这是电网调度自动化的一个平台。24/12/2324/12/23华南理工大学电力学院荆朝霞华南理工大学电力学院荆朝霞应用价值利用SCADA系统调度员可以掌握电网当前运行工况以及发展趋势，给电网调度带来很大的方便。另外利用SCADA系统采集的实时信息可以对电力系统的扰动进行快速的分析计算，从而预测跳闸的后果；可以开发在线潮流计算、系统仿真、校正控制等高级功能软件。24/12/2324/12/23华南理工大学电力学院荆朝霞华南理工大学电力学院荆朝霞配电网SCADA系统电力系统的SCADA系统最初只是在输电系统进行开发。随着配电自动化的实施，SCADA系统逐步被引用到配电网的监控中，虽然配电网SCADA起步较晚，而且功能和输电基本相同，但是并不意味着可以照搬输电SCADA。相反，配电的SCADA系统比输电的...
