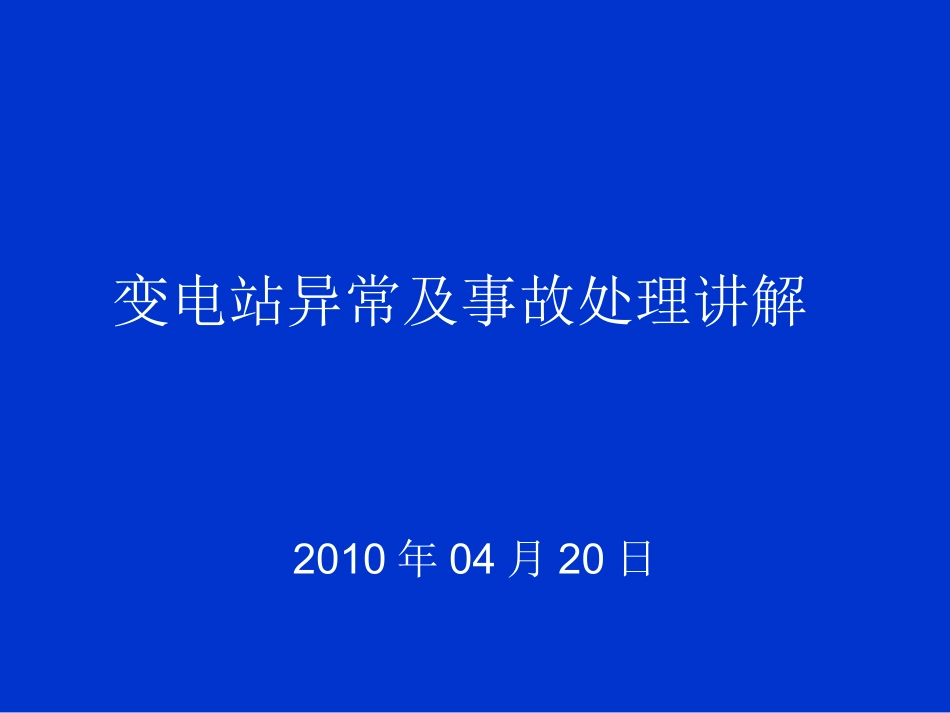

变电站异常及事故处理讲解VIP免费

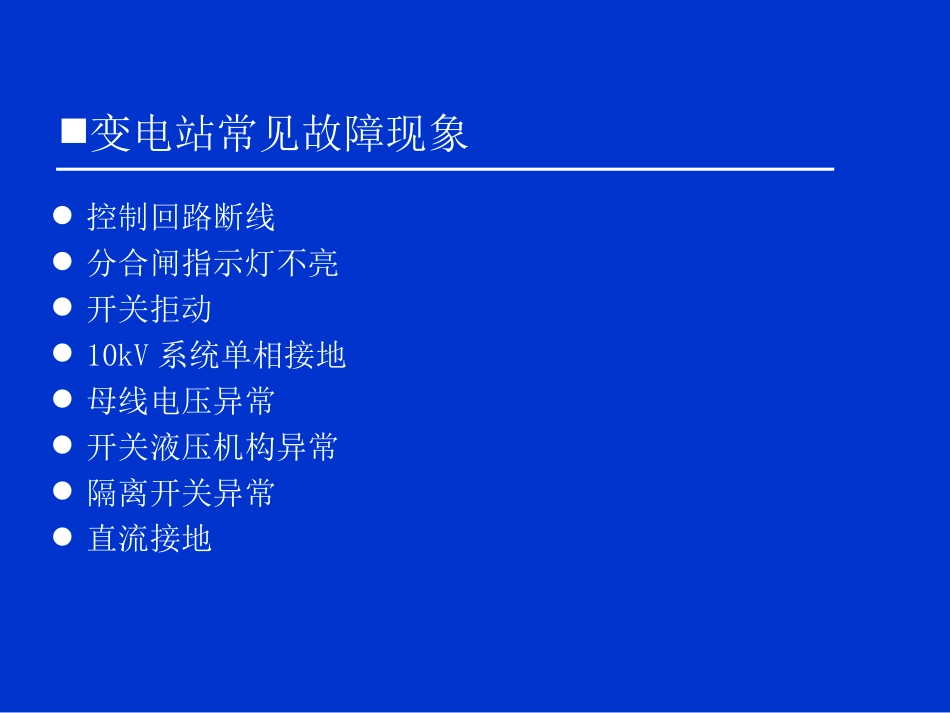

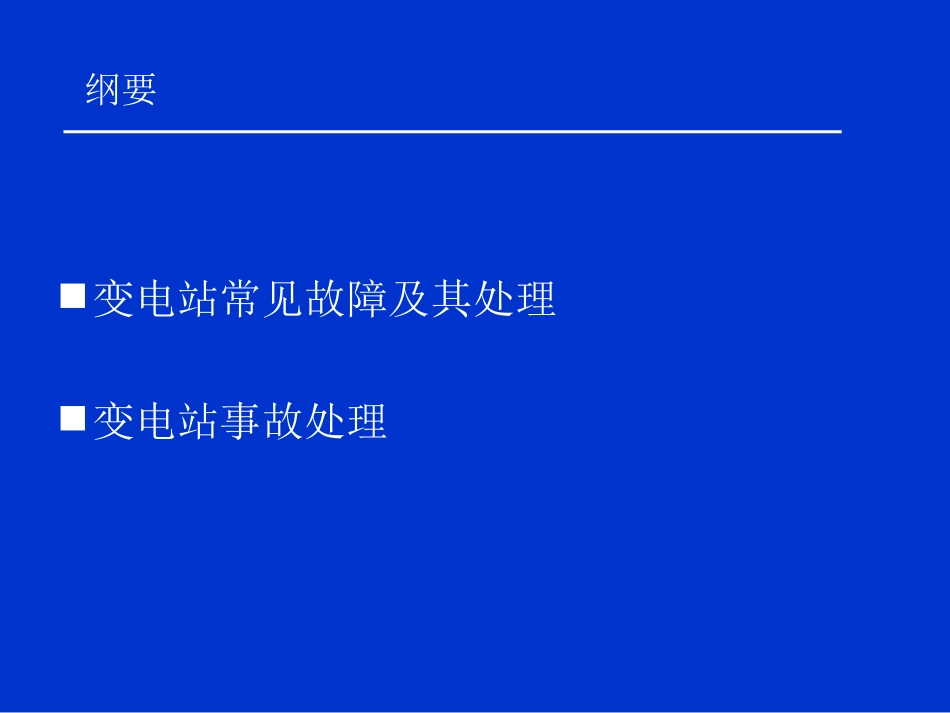

变电站异常及事故处理讲解2010年04月20日纲要变电站常见故障及其处理变电站事故处理变电站常见故障现象控制回路断线分合闸指示灯不亮开关拒动10kV系统单相接地母线电压异常开关液压机构异常隔离开关异常直流接地控制回路断线（1）故障现象：控制屏打出“控制回路断线”光字牌。（2）原因分析：1）控制保险熔断或接触不良。2）控制回路或保护回路有短路故障。3）直流屏110kV控制电源总保险熔断。（3）处理方法有：1）用交叉测量法检测判断保险是否熔断，并更换。2）检查保险是否接触不良。3）检查保护控制回路有无短路现，并处理恢复。4）应尽快查明上级保险熔断原因，排除故障后，恢复正常运行分合闸指示灯不亮红灯不亮（1）故障现象：控制屏红灯熄灭。（2）原因分析：1）控制保险熔断或接触不良。2）灯泡损坏或串联电阻损坏。3）跳闸回路断线。（3）处理方法有：1）检查控制保险是否熔断或接触不良。2）检查灯泡是否完好，并更换。3）检查串联电阻是否完好。4）检测跳闸回路是否完好。5）检测直流电源是否完好。6）排除故障点，恢复正常。分合闸指示灯不亮绿灯不亮（1）故障现象：控制屏绿灯熄灭。（2）原因分析：1）绿灯损坏。2）合闸回路断线。3）控制保险熔断或接触不良。（3）处理方法有：1）检查绿灯是否完好，并更换。2）检查串联电阻是否完好，并更换。3）检测绿灯回路是否断线。4）检测合闸控制回路是否完好。5）排除故障点，恢复正常。6）检查控制保险是否熔断或接触不良。开关拒动开关拒合（Ⅰ）（1）故障现象：①手动（用SA）合闸，开关拒合；②绿灯不亮。（2）原因分析：合闸控制回路断线。（3）处理方法有：1）拉开故障开关两侧刀闸。2）用万用表检测控制屏相关二次回路对地电位是否正常。3）用万用表检测控制屏相关二次回路对地电位是否正常。开关拒合（Ⅱ）（1）故障现象：①绿灯亮；②手动（用SA）合闸，开关拒合。（2）原因分析：1）控制回路断线。2）合闸保险熔断。3）合闸回路断线。（3）处理方式：1）拉开故障开关两侧刀闸。2）用万用表检测控制屏相关二次回路对地电位是否正常。3）若以上检查均无问题，手动按下合闸接触器KMC，检查机构是否动作，若机构不动，应分别检查：a．合闸保险是否熔断或接触不良，并处理。b．合闸接触器KMC有无机械卡滞现象。c．合闸接触器KMC主接点是否接触良好。d．合闸线圈YC是否断线。e．合闸保险至合闸接触器KMC主接点及合闸接触器KMC主接点至LT合闸线圈连接线是否断线。开关拒动开关拒合（Ⅲ）（机械部分故障）（1）故障现象：①绿灯亮；②手动（用SA）合闸，合闸接触器KMC动作开关拒合。（2）原因分析：1）机构定位螺丝位置过高。2）合闸铁芯顶杆太短。3）合闸铁芯卡涩。4）分闸铁芯跳动；马鞍支架未返回。5）辅助开关常闭接点打开过早。6）合闸剩余行程不够。（3）处理方式：1）检查分闸连板中间轴位置过高，并调整定位螺丝。2）检查分闸铁芯是否跳动，马鞍支架未返回，用加力杠手动合开关检查。3）检查合闸铁芯顶杆是否太短，并调整。4）检查合闸铁芯有无卡涩现象，并处理。5）检查合闸剩余行程是否合适，并调整。6）检查辅助开关常闭接点是否打开过早，并调整。开关拒动开关拒分（Ⅰ）（1）故障现象：①红灯不亮；②用SA分闸开关拒分。（2）原因分析：跳闸回路断线。（3）处理方式：1）用万用表检测控制屏相关二次回路对地电位是否正常。2）用万用表检测控制屏相关二次回路对地电位是否正常。开关拒分（Ⅱ）（1）故障现象：①红灯亮；②用SA手动分闸，开关拒分。（2）原因分析：1）跳闸回路断线。2）开关机械部分故障。（3）处理方式：1）用万用表检测：2）检查开关机械部分故障。具体有：a．分闸铁芯有无卡涩现象，并处理。b．定位螺丝是否松动、变位，造成分闸连板中间轴过低，并调整。c．分闸电磁铁固定止钉是否松动，并处理。d．分闸铁芯行程是否过大。10kV系统单相接地（1）故障现象：故障电压为零，非故障相电压升高至线电压。（完全接地）故障相电压降低，非故障相电压升高。（不完全接地）（2）原因分析：。1）绝缘子损坏，击穿造成接地。2）供电线路因自然力...
