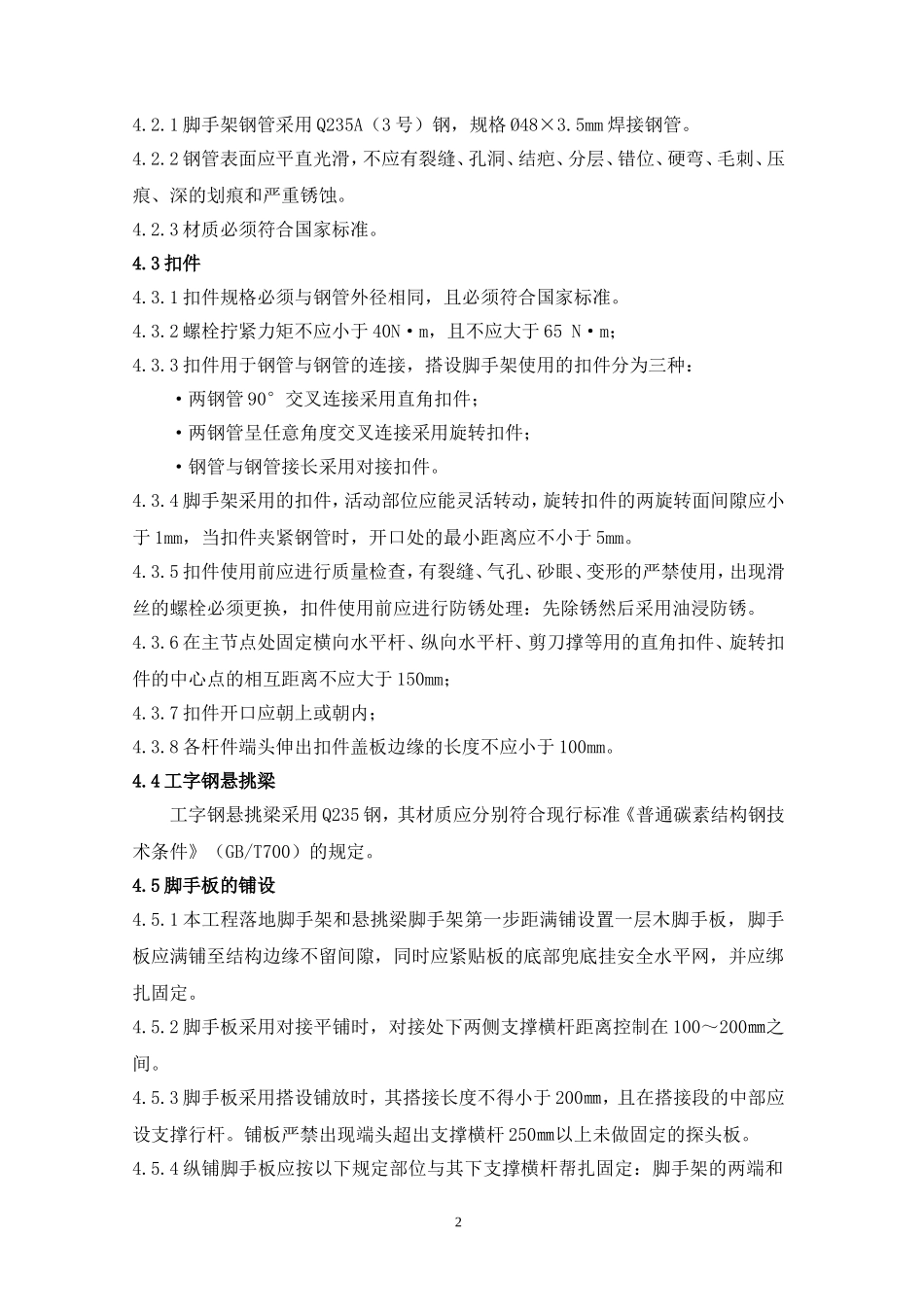

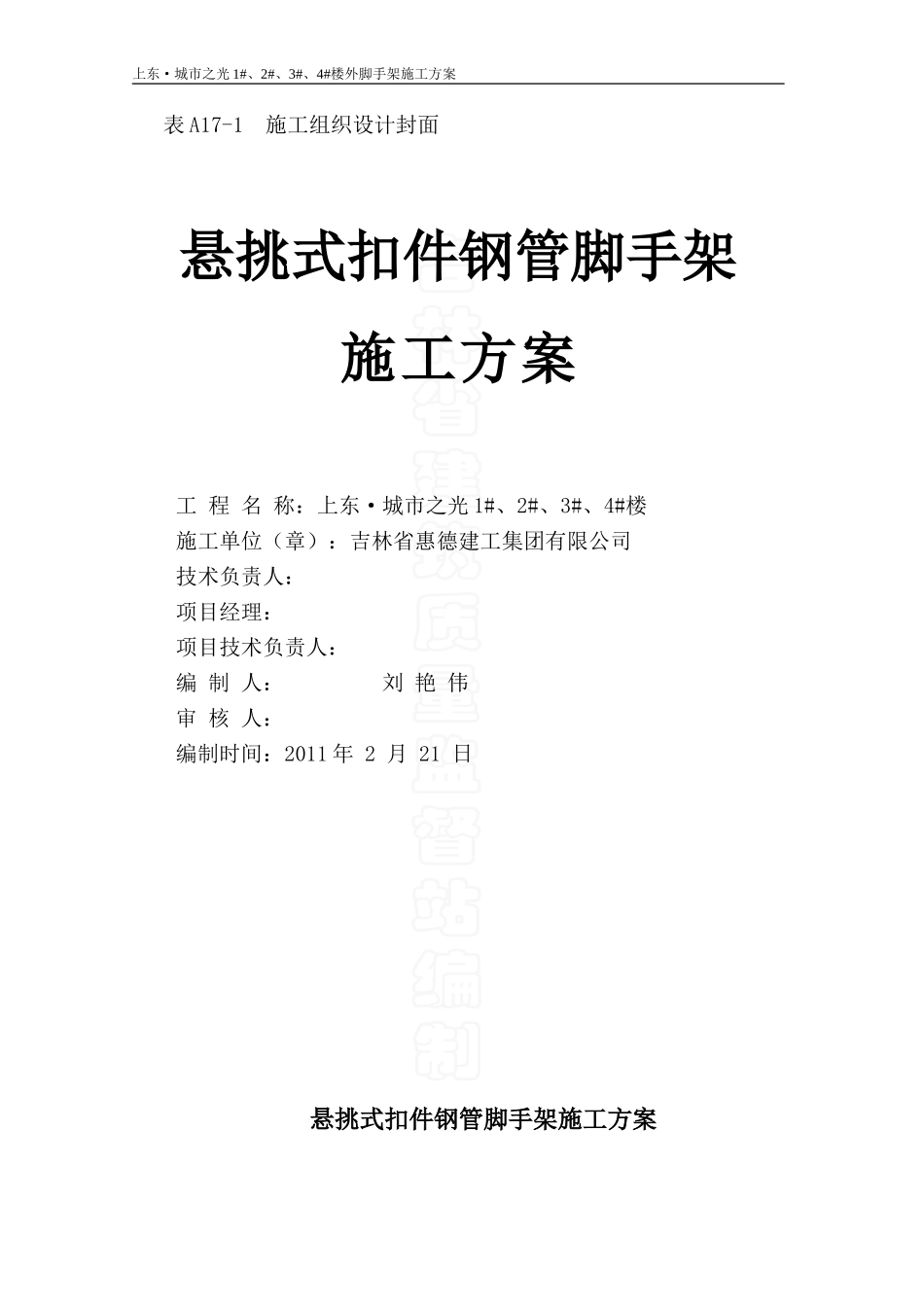

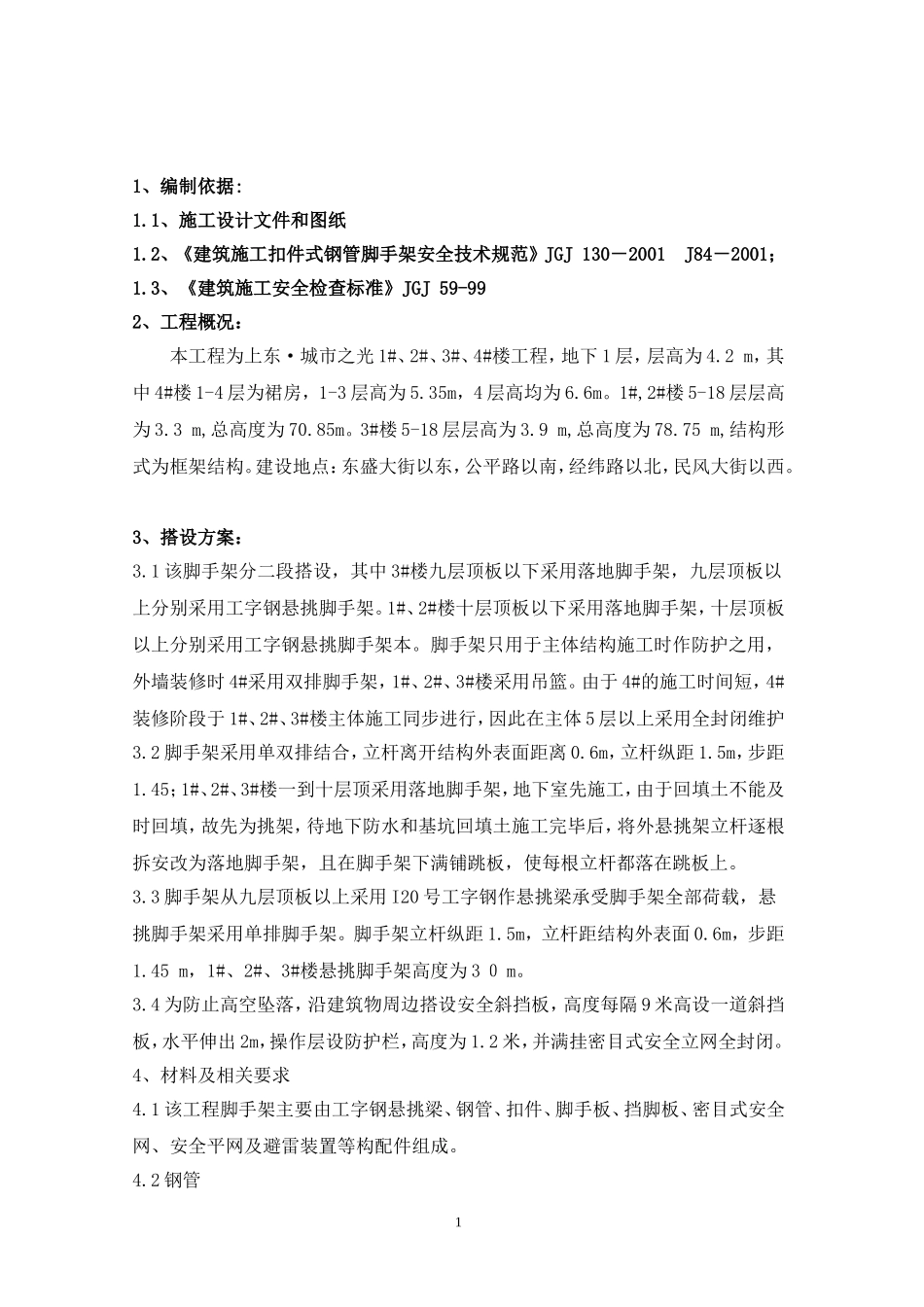

上东·城市之光1#、2#、3#、4#楼外脚手架施工方案表A17-1施工组织设计封面悬挑式扣件钢管脚手架施工方案工程名称:上东·城市之光1#、2#、3#、4#楼施工单位(章):吉林省惠德建工集团有限公司技术负责人:项目经理:项目技术负责人:编制人:刘艳伟审核人:编制时间:2011年2月21日悬挑式扣件钢管脚手架施工方案1、编制依据:1.1、施工设计文件和图纸1.2、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001J84-2001;1.3、《建筑施工安全检查标准》JGJ59-992、工程概况:本工程为上东·城市之光1#、2#、3#、4#楼工程,地下1层,层高为4.2m,其中4#楼1-4层为裙房,1-3层高为5.35m,4层高均为6.6m。1#,2#楼5-18层层高为3.3m,总高度为70.85m。3#楼5-18层层高为3.9m,总高度为78.75m,结构形式为框架结构。建设地点:东盛大街以东,公平路以南,经纬路以北,民风大街以西。3、搭设方案:3.1该脚手架分二段搭设,其中3#楼九层顶板以下采用落地脚手架,九层顶板以上分别采用工字钢悬挑脚手架。1#、2#楼十层顶板以下采用落地脚手架,十层顶板以上分别采用工字钢悬挑脚手架本。脚手架只用于主体结构施工时作防护之用,外墙装修时4#采用双排脚手架,1#、2#、3#楼采用吊篮。由于4#的施工时间短,4#装修阶段于1#、2#、3#楼主体施工同步进行,因此在主体5层以上采用全封闭维护3.2脚手架采用单双排结合,立杆离开结构外表面距离0.6m,立杆纵距1.5m,步距1.45;1#、2#、3#楼一到十层顶采用落地脚手架,地下室先施工,由于回填土不能及时回填,故先为挑架,待地下防水和基坑回填土施工完毕后,将外悬挑架立杆逐根拆安改为落地脚手架,且在脚手架下满铺跳板,使每根立杆都落在跳板上。3.3脚手架从九层顶板以上采用I20号工字钢作悬挑梁承受脚手架全部荷载,悬挑脚手架采用单排脚手架。脚手架立杆纵距1.5m,立杆距结构外表面0.6m,步距1.45m,1#、2#、3#楼悬挑脚手架高度为30m。3.4为防止高空坠落,沿建筑物周边搭设安全斜挡板,高度每隔9米高设一道斜挡板,水平伸出2m,操作层设防护栏,高度为1.2米,并满挂密目式安全立网全封闭。4、材料及相关要求4.1该工程脚手架主要由工字钢悬挑梁、钢管、扣件、脚手板、挡脚板、密目式安全网、安全平网及避雷装置等构配件组成。4.2钢管14.2.1脚手架钢管采用Q235A(3号)钢,规格Ø48×3.5mm焊接钢管。4.2.2钢管表面应平直光滑,不应有裂缝、孔洞、结疤、分层、错位、硬弯、毛刺、压痕、深的划痕和严重锈蚀。4.2.3材质必须符合国家标准。4.3扣件4.3.1扣件规格必须与钢管外径相同,且必须符合国家标准。4.3.2螺栓拧紧力矩不应小于40N·m,且不应大于65N·m;4.3.3扣件用于钢管与钢管的连接,搭设脚手架使用的扣件分为三种:·两钢管90°交叉连接采用直角扣件;·两钢管呈任意角度交叉连接采用旋转扣件;·钢管与钢管接长采用对接扣件。4.3.4脚手架采用的扣件,活动部位应能灵活转动,旋转扣件的两旋转面间隙应小于1mm,当扣件夹紧钢管时,开口处的最小距离应不小于5mm。4.3.5扣件使用前应进行质量检查,有裂缝、气孔、砂眼、变形的严禁使用,出现滑丝的螺栓必须更换,扣件使用前应进行防锈处理:先除锈然后采用油浸防锈。4.3.6在主节点处固定横向水平杆、纵向水平杆、剪刀撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm;4.3.7扣件开口应朝上或朝内;4.3.8各杆件端头伸出扣件盖板边缘的长度不应小于100mm。4.4工字钢悬挑梁工字钢悬挑梁采用Q235钢,其材质应分别符合现行标准《普通碳素结构钢技术条件》(GB/T700)的规定。4.5脚手板的铺设4.5.1本工程落地脚手架和悬挑梁脚手架第一步距满铺设置一层木脚手板,脚手板应满铺至结构边缘不留间隙,同时应紧贴板的底部兜底挂安全水平网,并应绑扎固定。4.5.2脚手板采用对接平铺时,对接处下两侧支撑横杆距离控制在100~200㎜之间。4.5.3脚手板采用搭设铺放时,其搭接长度不得小于200㎜,且在搭接段的中部应设支撑行杆。铺板严禁出现端头超出支撑横杆250㎜以上未做固定的探头板。4.5.4纵铺脚手板应按以下规定部位与其下支撑横杆帮扎固定:脚手架的两端和2拐角处;沿板长方向每隔1.5~2.0米;坡道的两...
