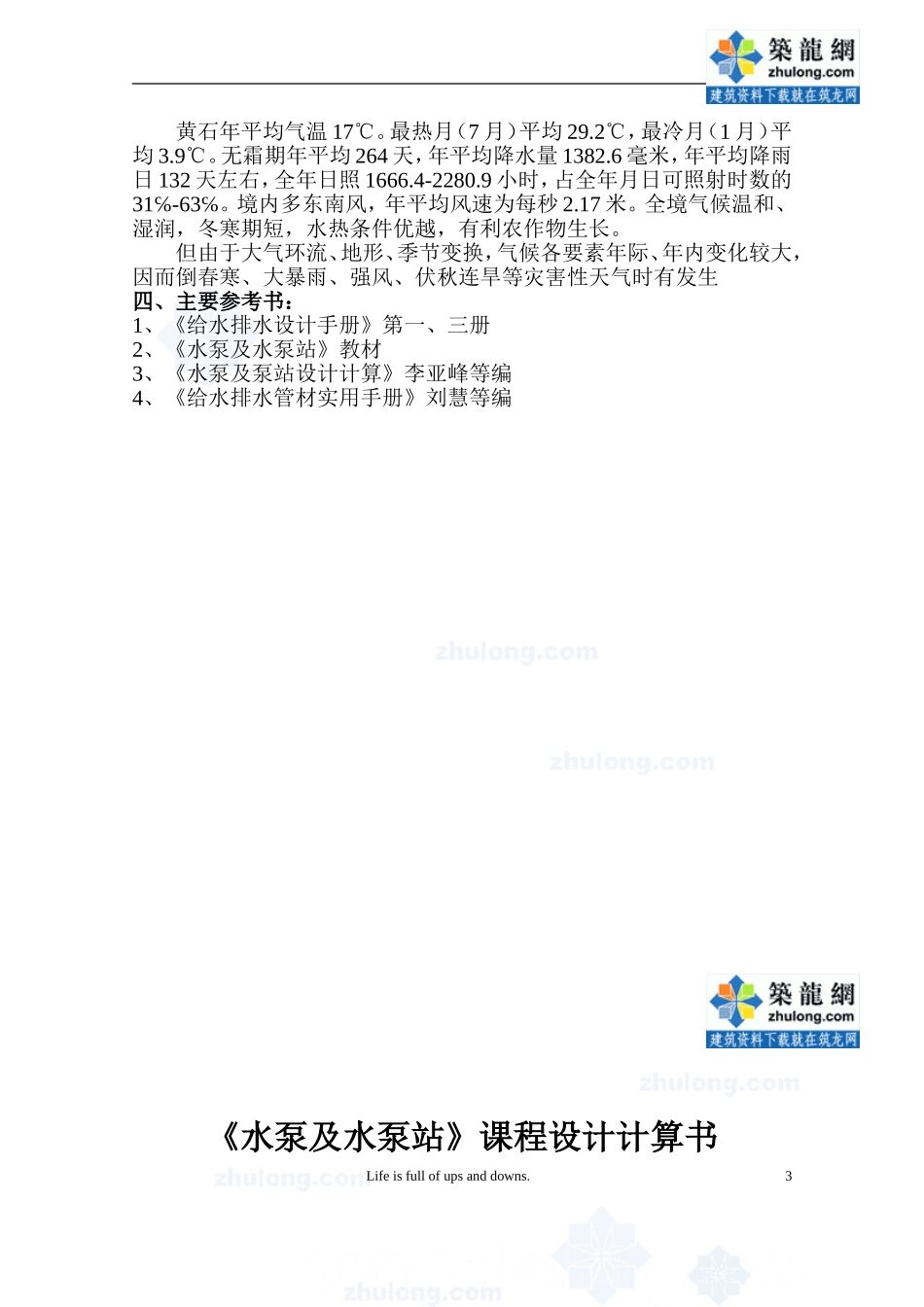

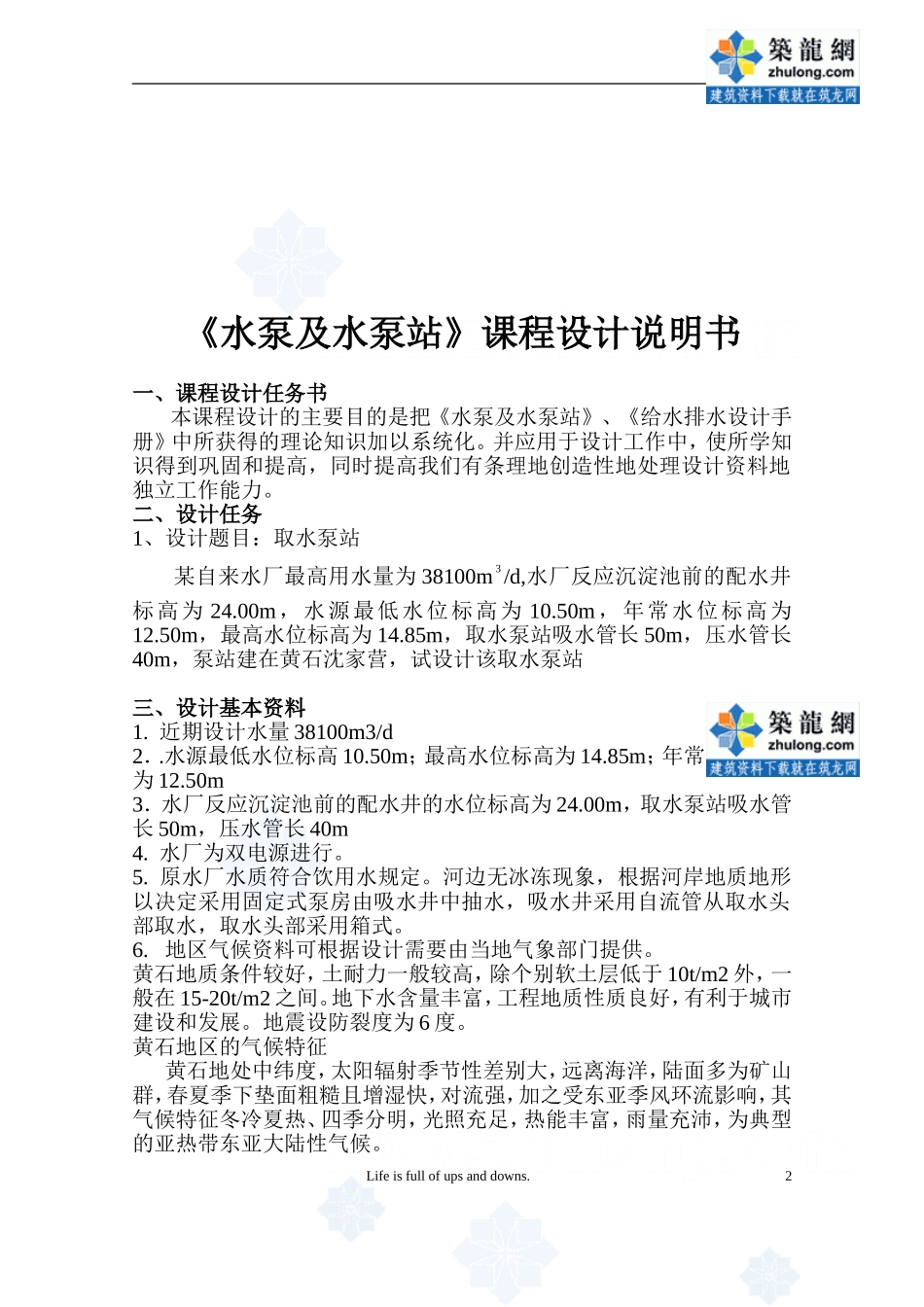

《水泵及水泵站》课程设计学院：专业：学生：学号：Lifeisfullofupsanddowns.1《水泵及水泵站》课程设计说明书一、课程设计任务书本课程设计的主要目的是把《水泵及水泵站》、《给水排水设计手册》中所获得的理论知识加以系统化。并应用于设计工作中，使所学知识得到巩固和提高，同时提高我们有条理地创造性地处理设计资料地独立工作能力。二、设计任务1、设计题目：取水泵站某自来水厂最高用水量为38100m3/d,水厂反应沉淀池前的配水井标高为24.00m，水源最低水位标高为10.50m，年常水位标高为12.50m，最高水位标高为14.85m，取水泵站吸水管长50m，压水管长40m，泵站建在黄石沈家营，试设计该取水泵站三、设计基本资料1.近期设计水量38100m3/d2．.水源最低水位标高10.50m；最高水位标高为14.85m；年常水位标高为12.50m3．水厂反应沉淀池前的配水井的水位标高为24.00m，取水泵站吸水管长50m，压水管长40m4.水厂为双电源进行。5.原水厂水质符合饮用水规定。河边无冰冻现象，根据河岸地质地形以决定采用固定式泵房由吸水井中抽水，吸水井采用自流管从取水头部取水，取水头部采用箱式。6.地区气候资料可根据设计需要由当地气象部门提供。黄石地质条件较好，土耐力一般较高，除个别软土层低于10t/m2外，一般在15-20t/m2之间。地下水含量丰富，工程地质性质良好，有利于城市建设和发展。地震设防裂度为6度。黄石地区的气候特征黄石地处中纬度，太阳辐射季节性差别大，远离海洋，陆面多为矿山群，春夏季下垫面粗糙且增湿快，对流强，加之受东亚季风环流影响，其气候特征冬冷夏热、四季分明，光照充足，热能丰富，雨量充沛，为典型的亚热带东亚大陆性气候。Lifeisfullofupsanddowns.2黄石年平均气温17℃。最热月（7月）平均29.2℃，最冷月（1月）平均3.9℃。无霜期年平均264天，年平均降水量1382.6毫米，年平均降雨日132天左右，全年日照1666.4-2280.9小时，占全年月日可照射时数的31℅-63℅。境内多东南风，年平均风速为每秒2.17米。全境气候温和、湿润，冬寒期短，水热条件优越，有利农作物生长。但由于大气环流、地形、季节变换，气候各要素年际、年内变化较大，因而倒春寒、大暴雨、强风、伏秋连旱等灾害性天气时有发生四、主要参考书：1、《给水排水设计手册》第一、三册2、《水泵及水泵站》教材3、《水泵及泵站设计计算》李亚峰等编4、《给水排水管材实用手册》刘慧等编《水泵及水泵站》课程设计计算书Lifeisfullofupsanddowns.3一、设计流量的确定和设计扬程估算⑴．设计流量Q考虑到输水干管漏损和净化场本身用水，取自用水系数α＝1.05，则：近期设计流量为Q＝1.05×2438100＝1666.875m3/h＝0.4631m3/s⑵．自流管设计设计流量Q1＝0.2316m3/s取经济流速V＝1.5m/s，计算得D＝VQ14=5.12316.04=444mm查设计手册，采用两条DN500×10钢管作为自流管，流速V＝1.14m/s，1000i＝3.41当一条自流管检修时，另一条自流管应通过75％设计流量，即：Q2＝75％×Q＝75％×0.4631=0.3474m3/s，查得：V=1.71m/s,1000i=7.54从取水头部到吸水间水头损失h沿程=il=50100054.7=0.377m⑶．水泵设计流量及扬程水泵所需静扬程Hst通过取水部分的计算已知在最不利情况下（即一条自流管检修，另一条自流管通过75%的设计流量时），从取水头部到泵房吸水间的全部水头损失为8.9kPa，则吸水间中最高水位标高为14.85-8.9/10=13.96m，最低水位标高为10.50-8.9/10=9.61m。所以所需静扬程Hst为；洪水位时：Hst＝24.00－13.96＝10.04m枯水位时：Hst＝24.00－9.61＝14.39m2）输水干管中的水头损失Σh设采用两条DN500×10钢管并联作为原水输水干管，当一条输水管检修时，另一条输水管应通过75％的设计流量，即Q2＝75％×Q=1250.16m3/h=0.3474m3/s,查得V＝1.71m/s，1000i＝7.54所以Σh＝1.1×100054.7×40＝0.322m（式中1.1是包括局部损失而加大的系数）。3）泵站内管路中的水头损失hp粗估为2m则水泵设计扬程为设计枯水位时，Hmax＝14.39+0.322+0.377+2+2＝19.099m设计洪水位时，Hmin＝10.04+0.322+0.377+2+2＝14.749mLifeisfullofupsanddowns.4水泵设计流量.Q~=3Q=3875.1666=555.625m3/h⑷初选水泵和电机近期三台...
