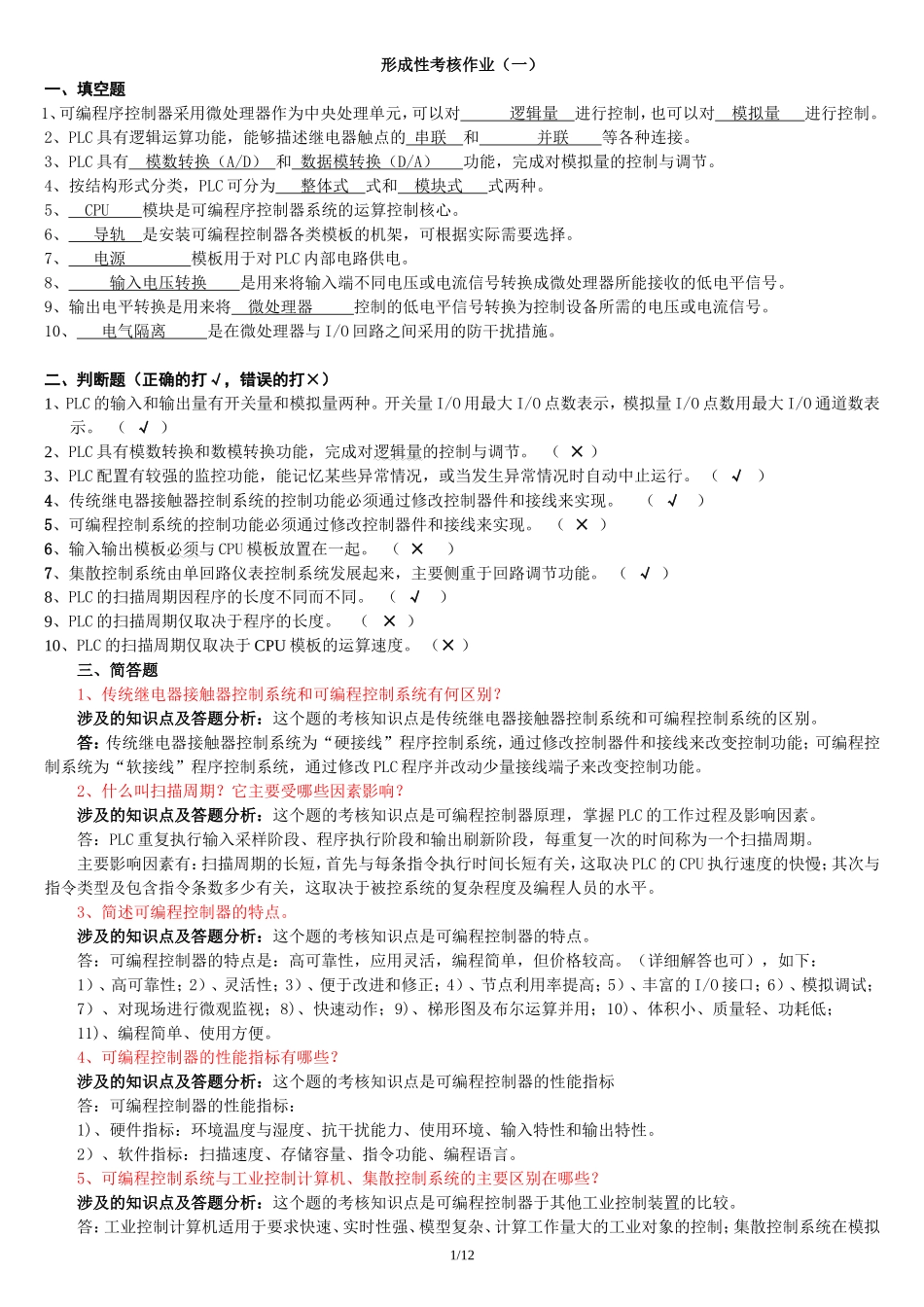

形成性考核作业（一）一、填空题1、可编程序控制器采用微处理器作为中央处理单元，可以对逻辑量进行控制，也可以对模拟量进行控制。2、PLC具有逻辑运算功能，能够描述继电器触点的串联和并联等各种连接。3、PLC具有模数转换（A/D）和数据模转换（D/A）功能，完成对模拟量的控制与调节。4、按结构形式分类，PLC可分为整体式式和模块式式两种。5、CPU模块是可编程序控制器系统的运算控制核心。6、导轨是安装可编程控制器各类模板的机架，可根据实际需要选择。7、电源模板用于对PLC内部电路供电。8、输入电压转换是用来将输入端不同电压或电流信号转换成微处理器所能接收的低电平信号。9、输出电平转换是用来将微处理器控制的低电平信号转换为控制设备所需的电压或电流信号。10、电气隔离是在微处理器与I/O回路之间采用的防干扰措施。二、判断题（正确的打√，错误的打×）1、PLC的输入和输出量有开关量和模拟量两种。开关量I/O用最大I/O点数表示，模拟量I/O点数用最大I/O通道数表示。（√）2、PLC具有模数转换和数模转换功能，完成对逻辑量的控制与调节。（×）3、PLC配置有较强的监控功能，能记忆某些异常情况，或当发生异常情况时自动中止运行。（√）4、传统继电器接触器控制系统的控制功能必须通过修改控制器件和接线来实现。（√）5、可编程控制系统的控制功能必须通过修改控制器件和接线来实现。（×）6、输入输出模板必须与CPU模板放置在一起。（×）7、集散控制系统由单回路仪表控制系统发展起来，主要侧重于回路调节功能。（√）8、PLC的扫描周期因程序的长度不同而不同。（√）9、PLC的扫描周期仅取决于程序的长度。（×）10、PLC的扫描周期仅取决于CPU模板的运算速度。（×）三、简答题1、传统继电器接触器控制系统和可编程控制系统有何区别？涉及的知识点及答题分析：这个题的考核知识点是传统继电器接触器控制系统和可编程控制系统的区别。答：传统继电器接触器控制系统为“硬接线”程序控制系统，通过修改控制器件和接线来改变控制功能；可编程控制系统为“软接线”程序控制系统，通过修改PLC程序并改动少量接线端子来改变控制功能。2、什么叫扫描周期？它主要受哪些因素影响？涉及的知识点及答题分析：这个题的考核知识点是可编程控制器原理，掌握PLC的工作过程及影响因素。答：PLC重复执行输入采样阶段、程序执行阶段和输出刷新阶段，每重复一次的时间称为一个扫描周期。主要影响因素有：扫描周期的长短，首先与每条指令执行时间长短有关，这取决PLC的CPU执行速度的快慢；其次与指令类型及包含指令条数多少有关，这取决于被控系统的复杂程度及编程人员的水平。3、简述可编程控制器的特点。涉及的知识点及答题分析：这个题的考核知识点是可编程控制器的特点。答：可编程控制器的特点是：高可靠性，应用灵活，编程简单，但价格较高。（详细解答也可），如下：1）、高可靠性；2）、灵活性；3）、便于改进和修正；4）、节点利用率提高；5）、丰富的I/O接口；6）、模拟调试；7）、对现场进行微观监视；8)、快速动作；9)、梯形图及布尔运算并用；10)、体积小、质量轻、功耗低；11)、编程简单、使用方便。4、可编程控制器的性能指标有哪些？涉及的知识点及答题分析：这个题的考核知识点是可编程控制器的性能指标答：可编程控制器的性能指标：1)、硬件指标：环境温度与湿度、抗干扰能力、使用环境、输入特性和输出特性。2）、软件指标：扫描速度、存储容量、指令功能、编程语言。5、可编程控制系统与工业控制计算机、集散控制系统的主要区别在哪些？涉及的知识点及答题分析：这个题的考核知识点是可编程控制器于其他工业控制装置的比较。答：工业控制计算机适用于要求快速、实时性强、模型复杂、计算工作量大的工业对象的控制；集散控制系统在模拟1/12量处理和回路调节方面具有优势，主要侧重于回路调节功能；可编程控制系统在数字处理和顺序控制方面具有优势，主要侧重于开关量顺序控制，具有很高的可靠性和抗干扰性。6、简述可编程控制器的基本结构及其各部分功能。涉及的知识点及答题分析：这个题的考核知识点是可编程控制器的基本结构及其各部分功能。答：（1）导轨：安...
